新阁教育喜科堂不得不说，工业圈是个比较奇怪的圈子，各种各样的项目需求都有，有的人就希望价格低，功能实现即可，有的人又不在乎价格，就要界面好看。最近有一个小伙伴又提出了这样的需求，用最简单的方式，最低的成本，最少的代码，实现本地的PLC数据上云。我想了一下，如果想实现这种需求，我们就要站在巨人的肩膀上，用现成的轮子，将它们进行组装，变成自己的东西。那么这次，我们就采用S7.NET+Log4Net+SQLSugar+MySQL来实现一个西门子PLC数据上云的案例。

1、框架实现

关于这4个组件，有一个共同点，那就是开源免费，这样我们就不用担心价格和授权的问题了，我们先对这4个组件做一个简单的介绍：

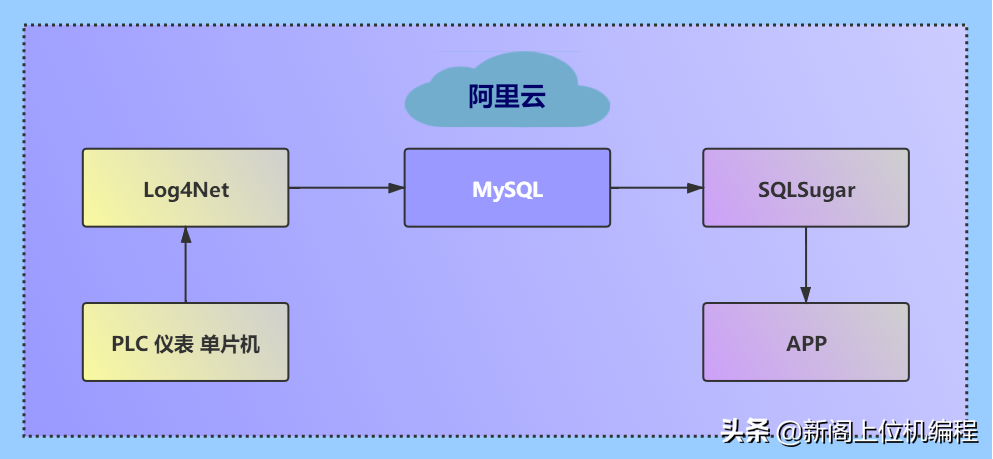

这个实现过程分为两部分，首先在阿里云服务器中部署一个MySQL数据库，一侧通过S7.NET采集西门子PLC，然后使用Log4Net直接插入到阿里云服务器中，另一侧通过SQLSugar从数据库进行查询解析，再进行显示。

2、Iot传输实现

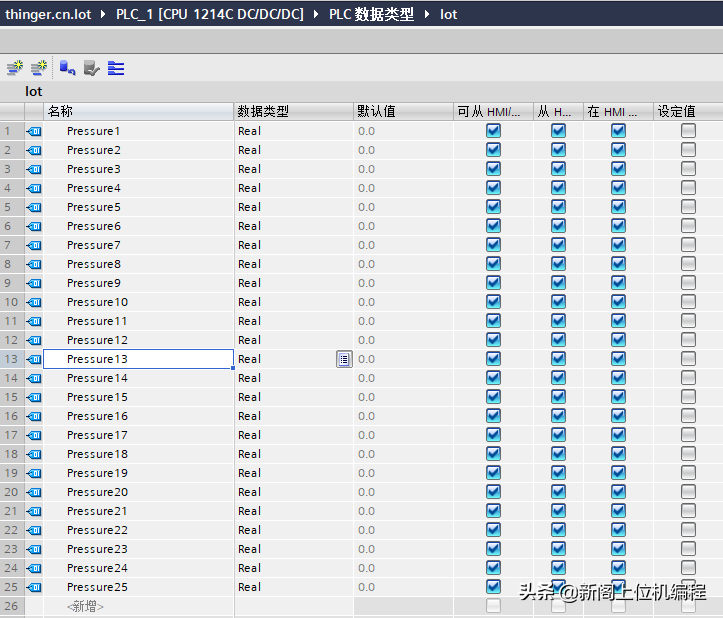

• 首先在PLC中准备好需要传输的数据，最好提前都数据到放到同一个存储区中，并且是连续的N个字节，这里以一个结构体为例，里面包含25个浮点数，占100个字节，如下图所示：

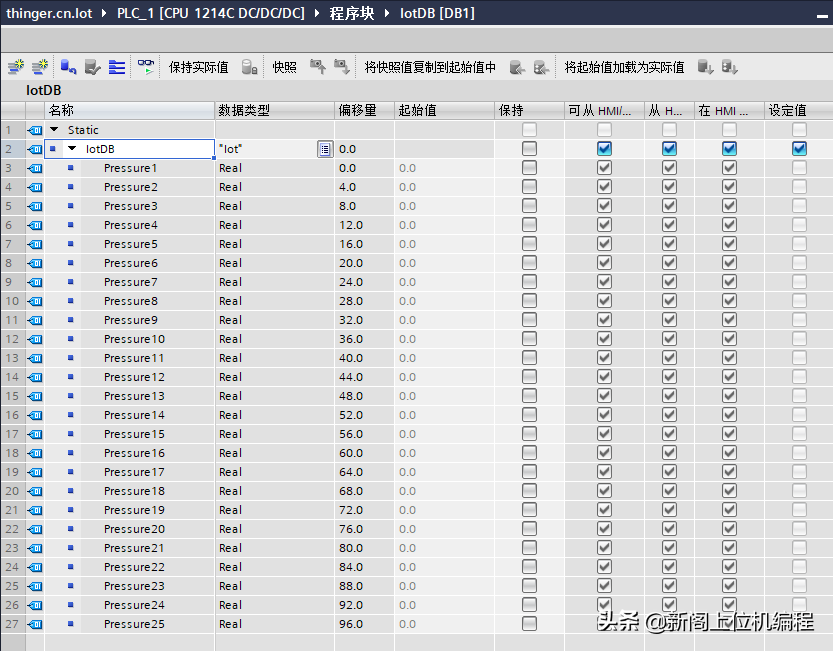

• 然后创建一个DB块，取名为IotDB，DB号为DB1，添加一个Iot结构体变量，如下图所示：

• 创建一个控制台应用程序，取名为thinger.cn.IotDataTransfer，该项目用于和PLC通信，并将数据传输到阿里云服务器中的MySQL数据中，这里为了方便，直接将读取的字节数组转换16进制字符串进行传输。

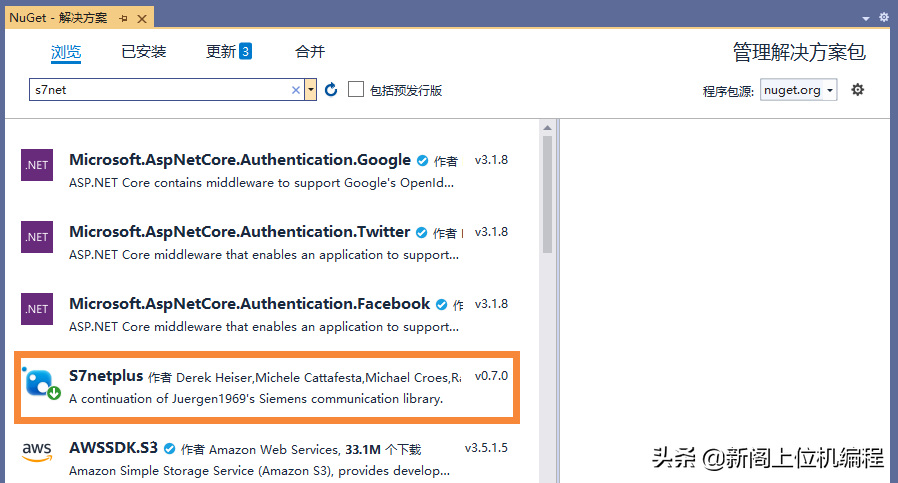

• 首先在Nuget服务器中搜索S7netplus，添加到项目中，如下图所示：

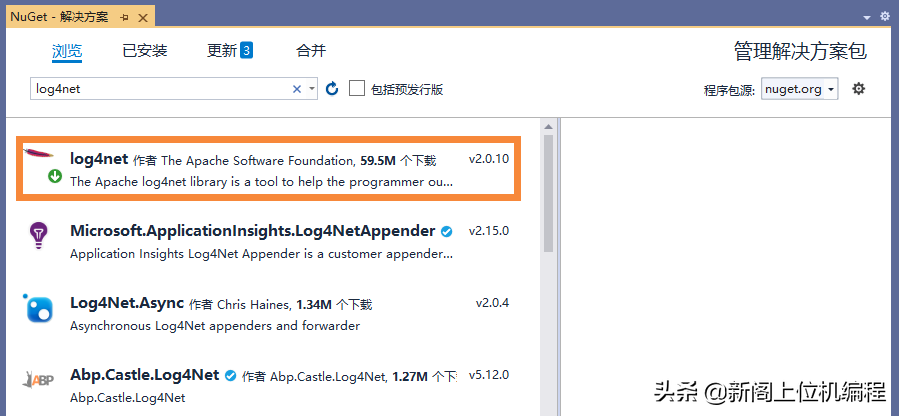

• 接着搜索log4net，添加到项目中，如下图所示：

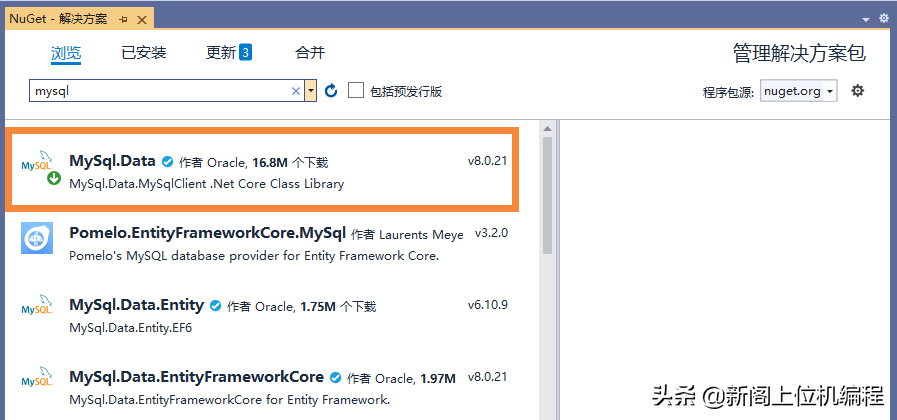

• 最后再搜索mysql，添加到项目中，如下图所示：

• 添加完成之后，初始化PLC对象，然后连接PLC，连接成功后，开启一个定时器，编写程序如下所示：【公众号dotNet工控上位机：thinger_swj】

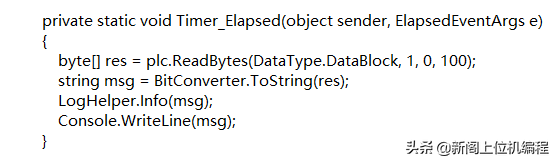

• 定时器定时读取PLC数据，然后通过Log4Net直接存储到数据中，如下图所示：

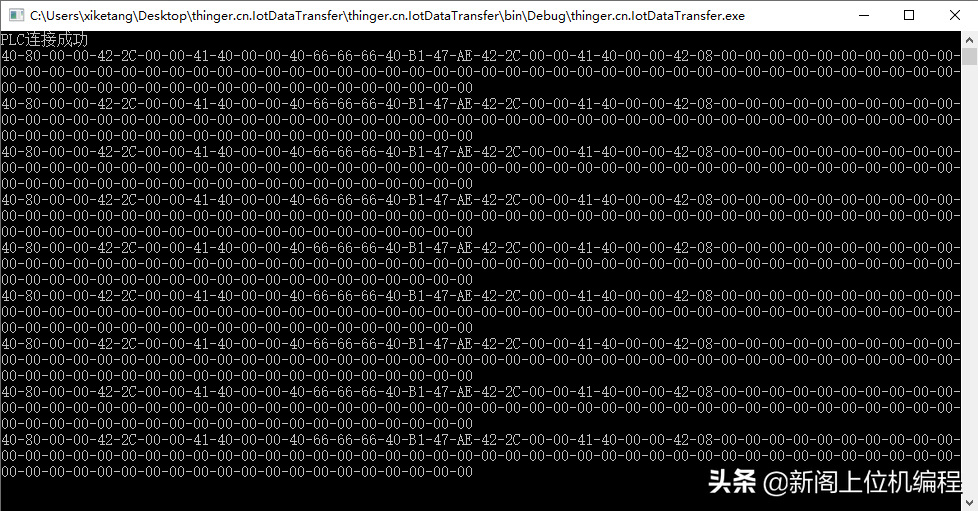

• 运行程序后，结果如下所示：

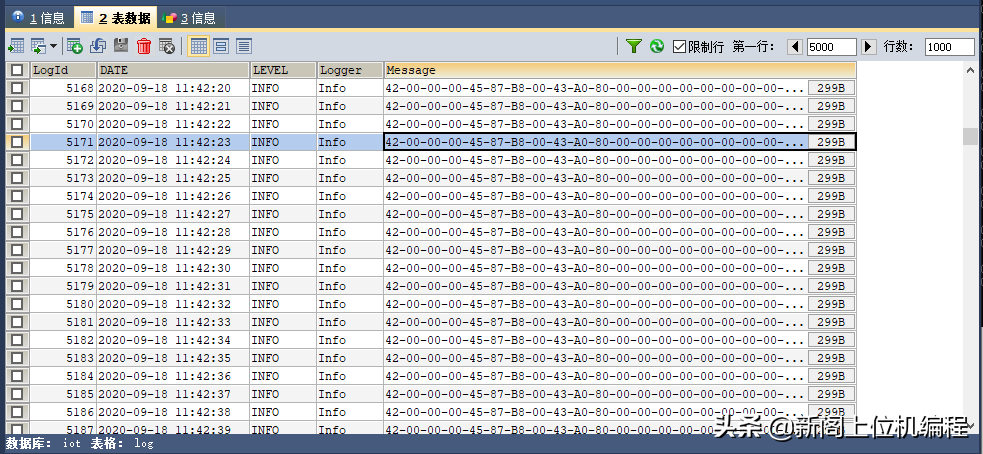

• 使用SQLyog查看服务器数据库数据， 如下所示：

• 通过这种方式，我们可以很轻松实现PLC数据读取并存储到云端数据库中，初步实现了数据上云，接下来我们可以通过创建一个上位机程序，实现数据的查询、解析及显示。

3、Iot接收实现

• 创建一个Windows窗体应用程序，取名为thinger.cn.IotDataReceiver，该项目用于从云服务器的MySQL数据库中查询数据，并将数据解析成需要的数值，然后进行显示。

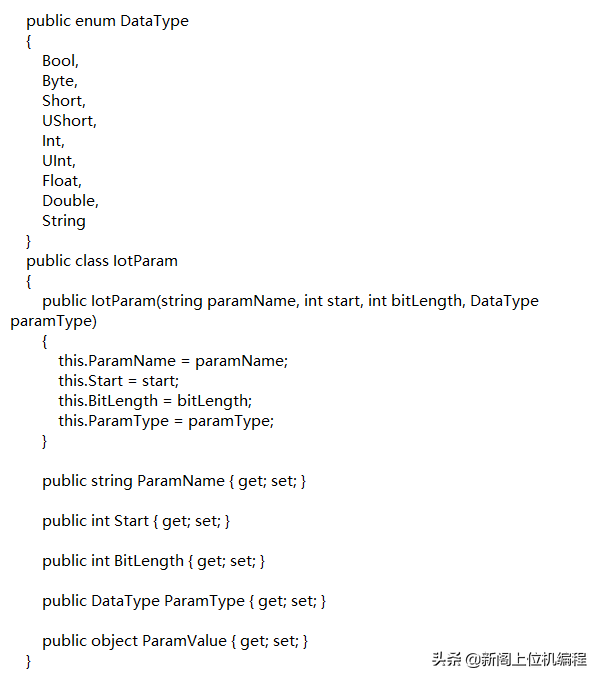

• 由于参数类型各种情况都有，因此针对参数创建了一个参数实体类，如下所示：

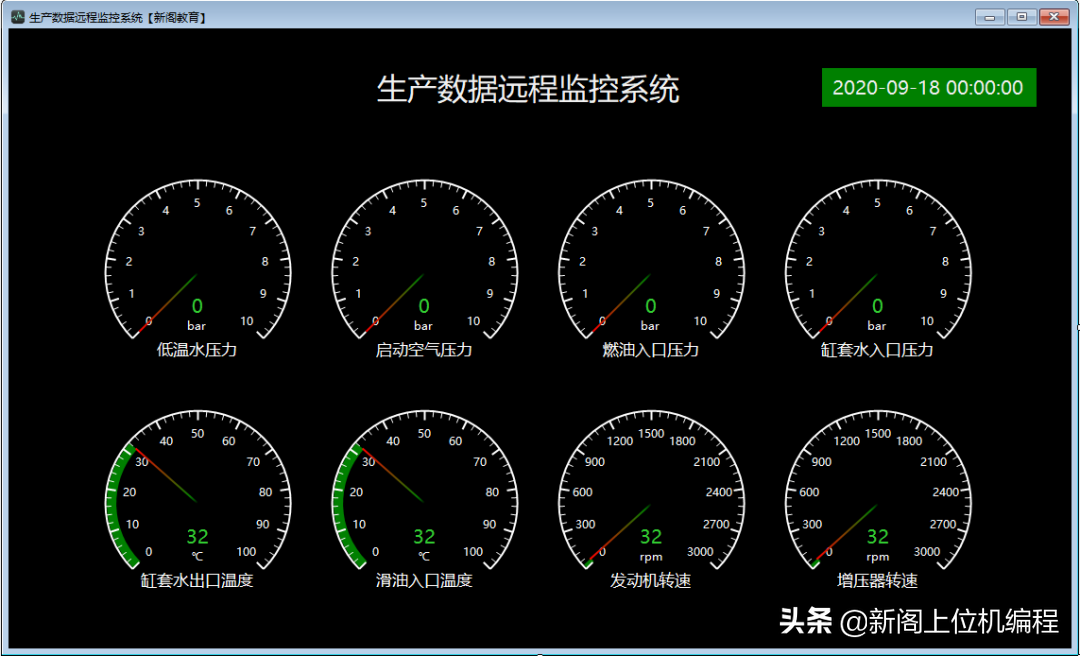

• UI界面设计如下图所示：

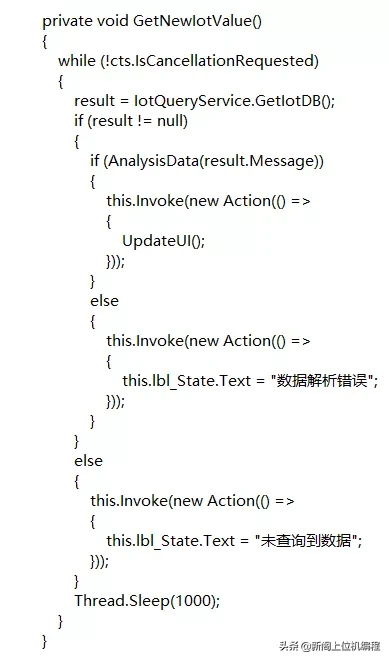

• 这里采用多线程的方式，持续从数据库中进行数据查询，如果查询到数据，进行解析赋值，否则进行状态显示，代码如下所示：

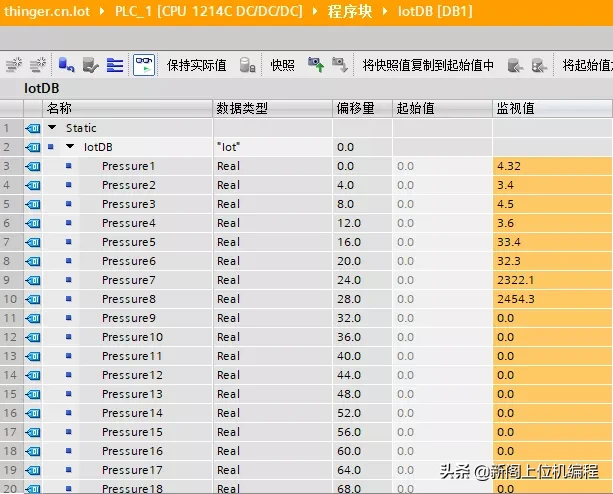

• 最终运行结果如下所示：

4、整体总结

随着越来越多的设备开始加入IIoT 网络（Industrial Internet of Things，工业物联网简称IIoT），诞生了很多向前发展的机会。IT与OT的融合将为工厂自动化、资产管理和生产制造执行系统提供开箱即用的集成解决方案。按目前的趋势发展下去，IT与OT之间的界限将逐渐消失，直到成为一个或相同的系统为止。本文主要从电气工程师的角度出发，让大家学会使用开源组件来搭建一个简单的物联网平台。

为了便于大家更好地学习， 新阁教育喜科堂将通过免费直播课的方式演示整个项目的部署及开发，通过完整的项目分析及编写，即使你是上位机初学者，也能带你实现项目所有功能，希望能给大家学习带来一些帮助。【公众号dotNet工控上位机：thinger_swj】
