TCP/IP 网络精讲：OSI七层模型（第二课）

内容简介

1、前言

2、第一部分第二课：互联网的创立，OSI七层模型

3、第一部分第三课预告：OSI第一层，连接你的机器

前言

PS：昨天做了课程大纲之后，发现这个坑挖得有点大。不过既然挖了，岂有不跳之理。男子汉一言既出，就什么马也难追了。

今天我们就来学习： 《OSI七层模型》

昨天说到，目前全球有18亿网民，互联网的规模已经是超乎想象般宏大。

那么问题来了：

我们怎么实现在这么多的机器之间通信呢？

怎么能够不在这数据的迷宫里失去方向呢？

我们一起来学习，以期找到问题的答案。

首先我们来理解互联网是怎么创建的，以及使用什么规范来很好地组织这么多信息。

第一部分第二课：互联网的创立，OSI七层模型

设想一下，假如你可以在任何时候通信，和任何人通信，岂不是很棒。这就是互联网的初衷。

平时，当我们身处一个10人小组，会感到表达自己的观点有点困难。如果是100人，就更困难。假如有1000人，那几乎就听不到你说话了。但是互联网就是要向不可能挑战，要能够做到：在任何时刻，同时和任何人通信。当然了，要达到这个目的，必须要建立一个复杂的通信系统，使得各台机器之间能够相互对话。

但是这样的一个通信模型如何构建呢？

我们可以从最熟悉的通信方式开始理解。

来盘点一下一般的通信方式吧：

• 说话

• 打电话

• 邮件

• 飞鸽传书 →_→

• 等等

接下来，让我们试着来理解，在这些通信方式中，有哪些基本要素是我们通信活动所必不可少的。

说话的方式，我们需要：

• 说话者

• 听话者

• 传声媒介（空气）

打电话的方式，跟说话是类似的，除了我们还需要一个在说话和电子学之间的中介。实际上，我们要把说话的声音转成电信号，电信号通过电话线等传播介质到达接收者那一端，然后转为声音被听见。在这里有一个信息的封装。

我们可以举邮件的例子来看一下这个封装信息的系统，在邮件收发时我们需要：

• 寄件人

• 收件人

• 传播介质（信）

• 容器（信封）

• 中介（邮局）

是不是慢慢能理解我们通信需要什么条件了。

问题又来了：

我们对电脑也能这样应用吗？

怎么才能让大家可以同时发出讯息呢？

我们能够即时和地球另一端的某人通信吗？

接下来我们就看一下网络的先驱者们如何把人类通信的原理“应用”到电脑的通信中。

他们把所有研究的成果重组，创立了一个标准，所有连到互联网的人都要遵守，这个标准就是：OSI七层模型。

OSI七层模型，听上去是不是很帅？这个标准诞生在1984年，只比我早了3年出生（不小心暴露了自己的年龄 →_→）。

聪明的读者也许注意到了，这个标准比互联网的出现晚了很久。

原因很简单：OSI七层模型是在人们有了不少机器之间通信的经验之后才能够诞生的。因此这个标准不仅能够适用于现有的通信，也适用于将来的通信及其可能的演进。它的目的是使通信标准化，以保证机器最大化的演进潜力和协同工作能力。

听起来很不错，但是到底OSI七层模型是什么啊？

OSI七层模型是一个标准，规定了机器（主要是电脑）之间如何通信。因此假如你想要让你的洗碗机和洗衣机通信的话，就需要遵从OSI模型，或者至少从OSI模型获得启发。这意味着需要遵从分层的通信方式。

这里的层又是什么呢？

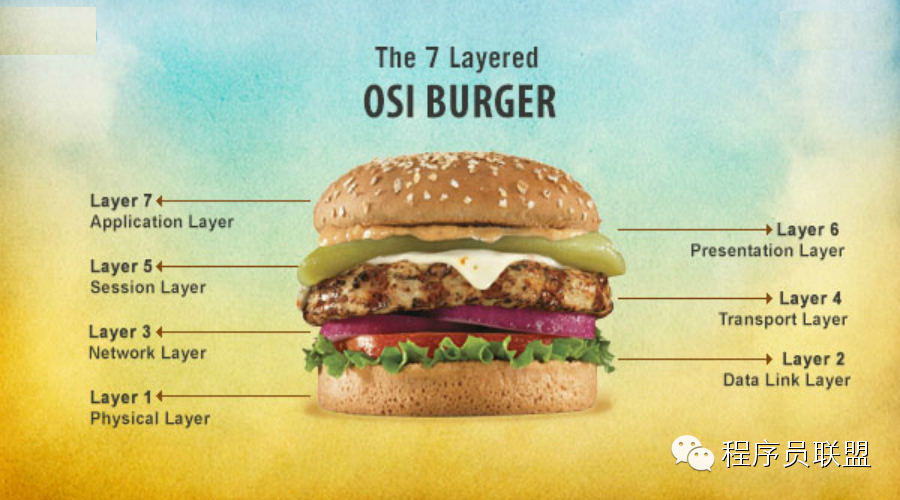

OSI模型是一个分层的模型，就是说它分为几个部分，每一部分称为一层，每一层扮演固定的角色，就像下图所看到的：

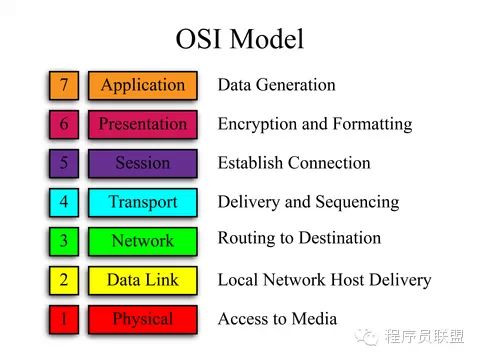

OSI七层模型

上图中，我们可以看到OSI有7层，每一层名字都不一样。

为什么是7层，不是14层或者250层？

还记得之前提到的吗？我们知道要通信，需要有固定数目的组分，比如 发送者，接收者，语言，等等。网络的先驱者们设计了用于构建通信系统的主要元素，他们发现数目定为7最合适。因此OSI的每一层都有特定的分工，这7层合起来就可以使一台机器和另一台通信。

下面我们来看一下这7层各自的细节。

第1层或者物理层

• 名字： 物理层

• 作用：为通信提供传播媒介

• 辅助作用：没有

• 相关设备：集线器（也就是常说的Hub）

第2层或者数据链路层

• 名字： 数据链路层

• 作用：使局域网中的机器互相连接

• 辅助作用：侦测传输错误

• 相关设备：交换机（也就是常说的Switch）

第3层或者网络层

• 名字： 网络层

• 作用：使各个网络相互连接

• 辅助作用：分割传输的数据包

• 相关设备：路由器（也就是常说的Router）

第4层或者传输层

• 名字： 传输层

• 作用：管理应用程序的连接

• 辅助作用：保证连接的有效建立

• 相关设备：没有

第5层或会话层

• 我们不在乎！

是的，你没有看错：我们不在乎第5层。

在第4层以上的，除了第7层，我们都不在乎。当然了，我也有些夸大。但是第5层和第6层不在本课程考虑范围之内。

原因很简单：

OSI七层模型是一个理论模型，今天的互联网使用的实际模型是TCP/IP模型，而后者不使用OSI的第5层和第6层，因此我们无视它们。

好，我想你应该理解了。当然了，第7层我们需要考虑。其实正是为了这第7层上的应用程序我们才大费周章，构建这个模型。是的，第7层就是老总，就得伺候着，就是这么任性 →_→

第7层或者应用层：

• 名字： 应用层

• 作用：没有

• 辅助作用：没有

• 相关设备：代理（也就是常说的Proxy）

什么？第七层竟然没有作用！那“伺候”它干嘛？说白了，这一层就是展示我们构建通信架构所要服务的所有应用程序。

因此，第七层我们也不多做研究，而是把重心放在提供服务和引导数据传递的第1-4层。其实，还有一种说法是把1-4层合称为“网络层”。因为正是这四层负责引导数据从一台机器传递到另一台机器，以供机器上的属于第7层的应用程序使用。

在深入理解这四层之前，很有必要提一下使用OSI模型的两个原则：

1. 每一层都是相对独立的

2. 每一层只能和相邻的层通信

“每一层都是相对独立的”：

其所产生的影响是某一层所用的信息不能被另一层使用。例如，对于某些有一定网络知识的读者来说，应该知道IP地址是属于第3层的，就不能被另外的层所使用。

这样规定的好处是可以方便通信方式的变革。

想象一下，今天你使用互联网，虽然你可能并不了解它的原理，但实际上你使用的是第3层的IPv4（Internet Protocol Version 4，第四代互联网协议）这个协议。未来，我们将从IPv4演进到IPv6（第六代互联网协议，相比第四代的32位地址空间，可以达到128位地址空间）。这时，假如我们除了第3层以外，在另一些层中也用到了IPv4，那我们除了要改第3层的协议，我们也要改其他凡是用到IPv4协议的层，就会很麻烦。

保持各层的相对独立性可以使得我们改换一层所关联的协议时，无需更改其他的层。

“每一层只能和相邻的层通信”：

为了理解这个原则，我们必须了解机器是怎么利用OSI模型来通信的。

想象以下场景：

你坐在电脑前，打开你的浏览器。你在浏览器的地址栏里输入一个网址，那个网站就出现了。

虽然你并不知情，但其实你就在使用OSI模型。

大体来说，位于OSI第7层的应用程序（此处是浏览器），与第1-4层（合称“网络层”）对话，以便这4层把机器上的应用程序所要的信息从远端的机器上（比如google.com的服务器）传输过来。

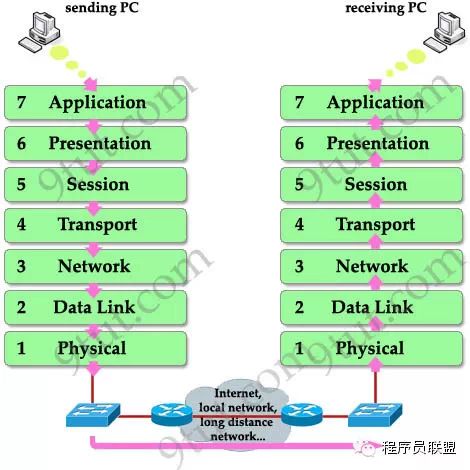

在一个传输过程中，我们会跨越OSI模型的各层，从上到下。

由此可见，多亏了第2个原则，我们能保证在信息的传输过程中，OSI模型的各层都会被跨越，也就保证每一层的作用都能得到实现。当然了，差不多是这样。因为实际上对于互联网，OSI模型是一个理论模型，第7层其实是跳过5，6层而直接和底下4层通信的。所以是 7 -> 4 -> 3 -> 2 -> 1 。

好了，今天的课程就到这里。

总结一下需要记住的知识点：

• OSI七层模型是一个规范，其规定了机器之间如何通信

• OSI模型是一个理论模型，互联网实际使用的是TCP/IP模型

• OSI模型有7层

• 每一层都有一个特定的作用

• 第1-4层合称为“网络层”

• 每一层相对独立

• 每一层只能和相邻的层通信

• 当传输数据时，我们从OSI的最上层遍历到最下层，在另一个机器那里，曾是相反的方向，从最下层到最上层

第一部分第三课预告：OSI第一层，连接你的机器

现在你应该对OSI七层模型有了一个大体的了解。

下一课，我们就深入其中，学习OSI第1层（物理层）的细节。

明天见啦！
