1. IKEv2基本原理

2. IKEv2协议重点注意事项

2.1 情景一：==IKEv2协商密钥逻辑==

①密钥协商流程

②函数调用关系

③流程简述

2.2 情景二：==使用IKEv2时，协商报文认证失败==

①初步分析定位

②函数调用关系

③IKEv2的重点说明

3.1 常用的加解密、认证算法：

3.2 IKEv1与IKEv2在建议载荷上的区别

3.3 关于配置参数问题

2.3 情景三：==与业务流量相关注意事项==

①函数调用关系

②重点说明

3.1 PRF算法的使用

3.2 关键名词

1. IKEv2基本原理

2. IKEv2协议重点注意事项

2.1 情景一：IKEv2协商密钥逻辑

①密钥协商流程

pluto调试信息如下：

... ...

6.26 14:7:36 pluto(52881): KEY length: SK_d=0  SK_ai=0  SK_ar=0  SK_ei=0  SK_er=0  SK_pi=0  SK_pr=0

6.26 14:7:36 pluto(52881): shared:    12 16 4d 32  b8 3e 1e cb  fe c4 08 29  dd 8d 14 31

6.26 14:7:36 pluto(52881):   07 29 0f 14  41 84 ea d3  50 9f ed 43  55 a7 e9 96

6.26 14:7:36 pluto(52881):   a4 16 e6 47  a2 af ed 8b  e4 1e 51 d2  bd 52 49 f0

6.26 14:7:36 pluto(52881):   18 1f d6 66  dd 8c 4e 43  52 78 4e 2a  1d 36 6d f8

6.26 14:7:36 pluto(52881):   b2 2b e2 bd  1e c4 e4 bf  cc 54 dd 99  1b 92 04 4e

6.26 14:7:36 pluto(52881):   dd f5 b1 b3  43 84 df 22  bd e8 ef d3  05 c8 be bf

6.26 14:7:36 pluto(52881): skeyseed:  81 4d 5e 9f  c1 7f 82 5b  75 73 f8 13  da f6 7b 20

6.26 14:7:36 pluto(52881):   3e a0 39 24

6.26 14:7:36 pluto(52881): SK_d:

6.26 14:7:36 pluto(52881): SK_ai:

6.26 14:7:36 pluto(52881): SK_ar:

6.26 14:7:36 pluto(52881): SK_ei:

6.26 14:7:36 pluto(52881): SK_er:

6.26 14:7:36 pluto(52881): SK_pi:

6.26 14:7:36 pluto(52881): SK_pr:

6.26 14:7:36 pluto(52881): ikev2 parent inI2outR2: calculating g^{xy}, sending R2

6.26 14:7:36 pluto(52881): processing connection IKEv1

6.26 14:7:36 pluto(52881): decrypting as RESPONDER, using INITIATOR keys

②函数调用关系

ikev2parent_inI2outR2
- start_dh_v2
  - send_crypto_helper_request
    - pluto_do_crypto_op
      - case pcr_build_kenonce:
      - case pcr_build_nonce:
      - case pcr_compute_dh_iv:
      - case pcr_compute_dh:
      - case pcr_compute_dh_v2:
        calc_dh_v2

        shared

        skeyseed

        SK_d

        SK_ai

        SK_ar

        SK_ei

        SK_er

        SK_pi

        SK_pr
    - ikev2_parent_inI2outR2_tail
      - finish_dh_v2

        st->st_shared

        st->st_skey_d

        st->st_skey_ai

        st->st_skey_ar

        st->st_skey_ei

        st->st_skey_er

        st->st_skey_pi

        st->st_skey_pr

③流程简述

IKEv2协商使用四个报文两次交换便完成IPSec隧道的协商建立。前两个报文用来协商IKE-SA的策略，发起方在收到响应方的应答后进行密钥的计算，而响应方是在收到发起方第三个报文后再进行各个密钥的计算生成(也就是ikev2_parent_inI2outR2()中，最终调用calc_dh_v2()完成密钥生成)，之后在ikev2_parent_inI2outR2_tail()中通过finish_dh_v2()将生成的密钥存储在state上。

2.2 情景二：使用IKEv2时，协商报文认证失败

①初步分析定位

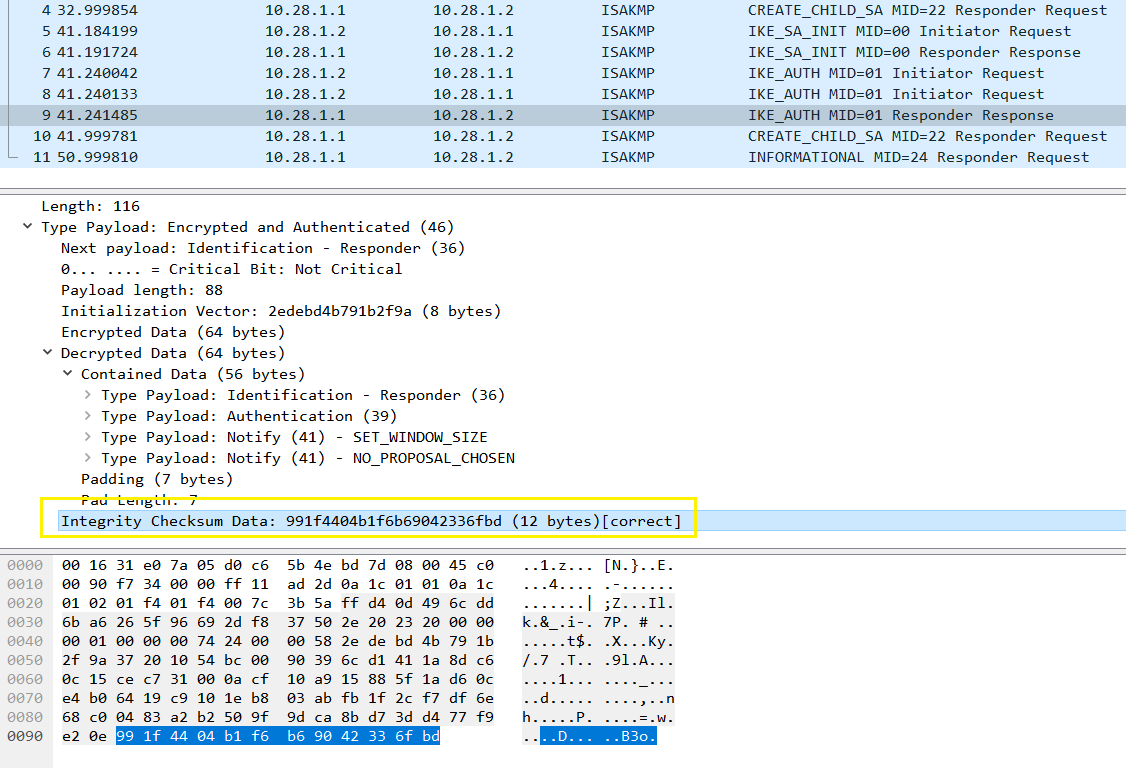

通过抓包发现是在收到第三个协商报文后，出现错误导致没有应答报文。打开pluto日志信息发现时由于认证失败导致的。而发起方在收到第四个报文后也会出现该问题。下面时发前方收到第四个报文后的信息。

7.1 9:33:7 pluto(49216): ikev2 parent inR2: calculating g^{xy} in order to decrypt I2

7.1 9:33:7 pluto(49216): decrypting as INITIATOR, using RESPONDER keys

7.1 9:33:7 pluto(49216): data being hmac:  65 d0 57 0a  93 0c 90 ac  a9 d9 44 45  75 56 1a f2

7.1 9:33:7 pluto(49216):   2e 20 23 20  00 00 00 01  00 00 00 74  24 00 00 58

7.1 9:33:7 pluto(49216):   ee 58 f5 c7  50 d4 6e 87  db 11 4f 36  b7 e7 92 0c

7.1 9:33:7 pluto(49216):   a3 cb ff e5  54 c3 f1 47  f4 17 ca 2e  26 99 10 c0

7.1 9:33:7 pluto(49216):   d0 90 5a aa  51 33 c0 27  53 6c 36 a3  d9 c0 b8 3b

7.1 9:33:7 pluto(49216):   0f 6c fa a9  4a 9a 7d f6  c3 12 eb 04  04 c6 7e fc

7.1 9:33:7 pluto(49216):   bd 97 f6 4e  79 58 04 39

7.1 9:33:7 pluto(49216): R2 calculated auth:  05 e1 bf 2d  1a ba 0e ea  9a cd 1f 23

7.1 9:33:7 pluto(49216): R2  provided  auth:  f4 17 ca 2e  26 99 10 c0  50 d4 6e 87

7.1 9:33:7 pluto(49216): R2 failed to match authenticator

②函数调用关系

ikev2parent_inR2
- ikev2_decrypt_msg
  - 认证(就是报文的完整性检查)
    - authkey = &pst->st_skey_ar; 认证密钥
    - pst->st_oakley.integ_hasher；认证算法
    - 实际的报文认证部分；认证数据
    - 计算哈希值；认证结果
    - 比较收到的认证数据与计算出的数据
  - 解密
    - cipherkey = &pst->st_skey_er;
    - pst->st_oakley.encrypter
    - 从报文中获取初始向量：IV
    - … …
  - ikev2_process_encrypted_payloads
    - 解析每一个载荷

ikev2parent_inR1outI2 或 ikev2_parent_inI1outR1_tail
- ikev2_parse_parent_sa_body
  - sadb = oakley_alg_makedb(st->st_connection->alg_info_ike；本地策略转换为SA
  - sa_v2_convert(sadb)； IKEv1 SA转换为IKEv2 SA。
  - ikev2_process_transforms；解析对方的建议载荷
  - ikev2_match_transform_list_parent；将对端建议载荷与本端配置进行匹配
  - 填充加密算法：ta.encrypter
  - 填充认证算法：ta.integ_hasher
  - 填充PRF算法：ta.prf_hasher
  - 填充DH组：ta.group
  - 将算法存储到state上：st->st_oakley = ta;

③IKEv2的重点说明

3.1 常用的加解密、认证算法：

这里需要注意的一点是：完整性检测算法(认证算法)有两个标准算法：MD5， SHA1；他们的hash_integ_len是固定的96bits==12Bytes。

static struct hash_desc crypto_hasher_md5 =

{

    common: {name: "oakley_md5",

	     officname: "md5",

	     algo_type: IKE_ALG_HASH,

	     algo_id:   OAKLEY_MD5,

	     algo_v2id: IKEv2_PRF_HMAC_MD5,

	     algo_next: NULL, },

    hash_ctx_size: sizeof(MD5_CTX),

    hash_key_size:   MD5_DIGEST_SIZE,

    hash_digest_len: MD5_DIGEST_SIZE,

    hash_integ_len: 0,				/*Not applicable*/

    hash_init: (void (*)(void *)) osMD5Init,

    hash_update: (void (*)(void *, const u_int8_t *, size_t)) osMD5Update,

    hash_final: (void (*)(u_char *, void *)) osMD5Final,

};

static struct hash_desc crypto_integ_md5 =

{

    common: {name: "oakley_md5",

	     officname: "md5",

	     algo_type: IKE_ALG_INTEG,

	     algo_id:   OAKLEY_MD5,

	     algo_v2id: IKEv2_AUTH_HMAC_MD5_96,

	     algo_next: NULL, },

    hash_ctx_size: sizeof(MD5_CTX),

    hash_key_size:   MD5_DIGEST_SIZE,

    hash_digest_len: MD5_DIGEST_SIZE,

    hash_integ_len: MD5_DIGEST_SIZE_96,

    hash_init: (void (*)(void *)) osMD5Init,

    hash_update: (void (*)(void *, const u_int8_t *, size_t)) osMD5Update,

    hash_final: (void (*)(u_char *, void *)) osMD5Final,

};

static struct hash_desc crypto_hasher_sha1 =

{

    common: {name: "oakley_sha",

	     officname: "sha1",

	     algo_type: IKE_ALG_HASH,

	     algo_id:   OAKLEY_SHA,

	     algo_v2id: IKEv2_PRF_HMAC_SHA1,

	     algo_next: NULL, },

    hash_ctx_size: sizeof(SHA1_CTX),

    hash_key_size:   SHA1_DIGEST_SIZE,

    hash_digest_len: SHA1_DIGEST_SIZE,

    hash_integ_len: 0,                          /*Not applicable*/

    hash_init: (void (*)(void *)) SHA1Init,

    hash_update: (void (*)(void *, const u_int8_t *, size_t)) SHA1Update,

    hash_final: (void (*)(u_char *, void *)) SHA1Final,

};

static struct hash_desc crypto_integ_sha1 =

{

    common: {name: "oakley_sha",

	     officname: "sha1",

	     algo_type: IKE_ALG_INTEG,

	     algo_id:   OAKLEY_SHA,

	     algo_v2id: IKEv2_AUTH_HMAC_SHA1_96,

	     algo_next: NULL, },

    hash_ctx_size: sizeof(SHA1_CTX),

    hash_key_size:   SHA1_DIGEST_SIZE,

    hash_digest_len: SHA1_DIGEST_SIZE,

    hash_integ_len: SHA1_DIGEST_SIZE_96,

    hash_init: (void (*)(void *)) SHA1Init,

    hash_update: (void (*)(void *, const u_int8_t *, size_t)) SHA1Update,

    hash_final: (void (*)(u_char *, void *)) SHA1Final,

};

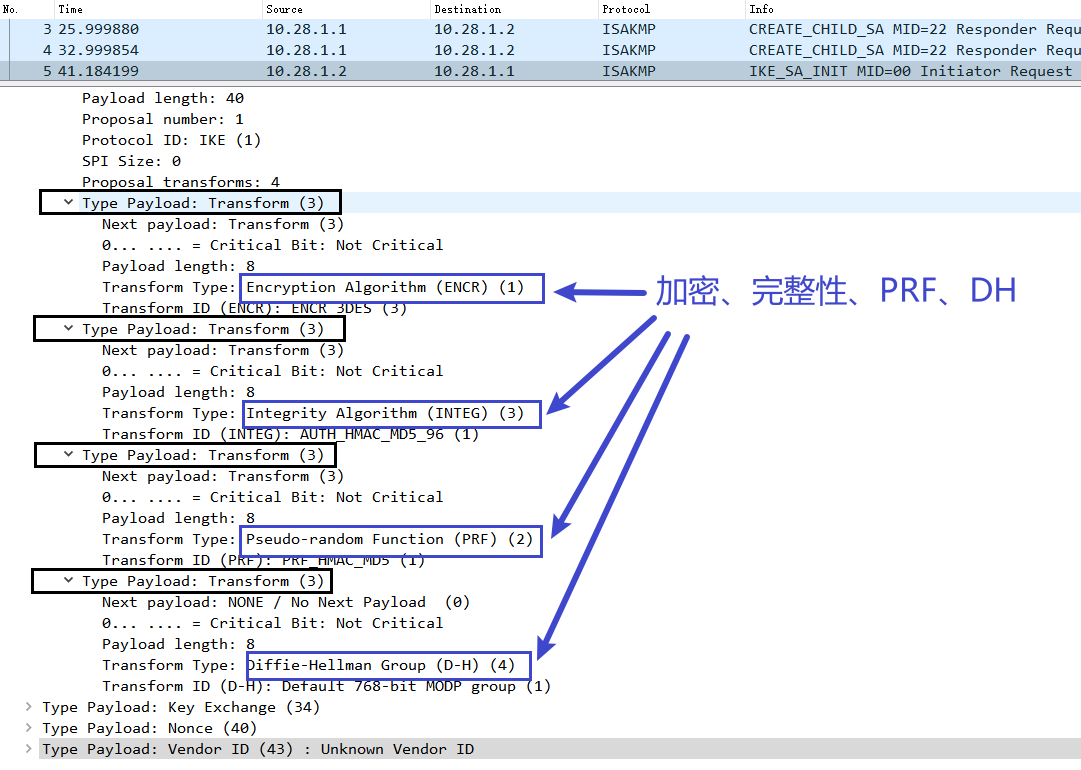

3.2 IKEv1与IKEv2在建议载荷上的区别

IKEv2的建议载荷：

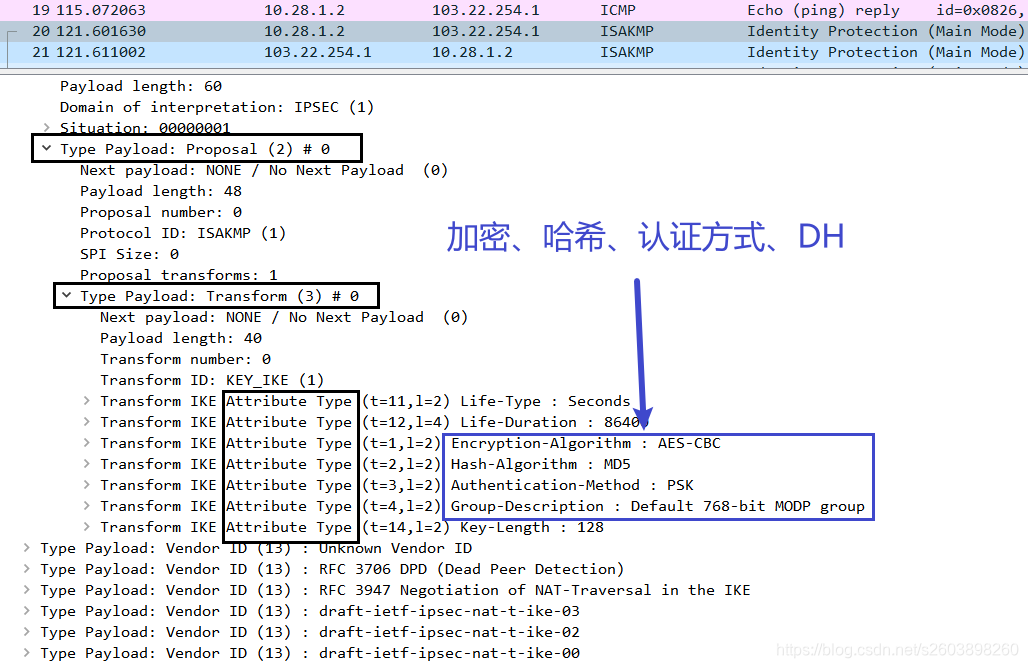

IKEv1的建议载荷：

IKEv1与IKEv2除了载荷类型不同，报文的结构也发生了变化，IKEv2中没有了属性载荷，相反IKEv1中的每一个属性载荷对应IKEv2中的一个变化载荷。因此IKEv2在oakley_alg_makedb()生成SA后需要sa_v2_convert()进行依次格式转换，转换为IKEv2的SA格式。

3.3 关于配置参数问题

3.3.1 IPSec隧道IKE-SA协商阶段可以配置的参数：

认证方式：
- 预共享密钥
- 数字证书
加密算法
- DES
- 3DES
- AES
- SM4
哈希算法
- MD5
- SHA1
- SM3
DH组
- DH1
- DH2
- DH5
- openswan源码中的DH包含：

enum ike_trans_type_dh {

	OAKLEY_GROUP_MODP768      = 1,

	OAKLEY_GROUP_MODP1024     = 2,

	OAKLEY_GROUP_GP155        = 3,

	OAKLEY_GROUP_GP185        = 4,

	OAKLEY_GROUP_MODP1536     = 5,

	OAKLEY_GROUP_MODP2048     = 14,

	OAKLEY_GROUP_MODP3072     = 15,

	OAKLEY_GROUP_MODP4096     = 16,

	OAKLEY_GROUP_MODP6144     = 17,

	OAKLEY_GROUP_MODP8192     = 18,

#ifdef USE_MODP_RFC5114

	OAKLEY_GROUP_DH22         = 22,

	OAKLEY_GROUP_DH23         = 23,

	OAKLEY_GROUP_DH24         = 24,

#endif

};

3.3.2 IKEv2中PRF算法是怎么来的：

PRF算法与认证算法都是使用hash进行计算的，NGFW中无法进行单独配置，而是同时配置两者保持一致。除此之外：MD5和SHA1算法的值是相同的在PRF算法和完整性算法中

PRF算法包括：

enum ikev2_trans_type_prf {

	IKEv2_PRF_HMAC_MD5      = 1, /* RFC2104 */

	IKEv2_PRF_HMAC_SHA1     = 2, /* RFC2104 */

	IKEv2_PRF_HMAC_TIGER    = 3, /* RFC2104 */

	IKEv2_PRF_AES128_XCBC   = 4, /* RFC4434 */

	IKEv2_PRF_HMAC_SHA2_256 = 5, /* RFC4868 */

	IKEv2_PRF_HMAC_SHA2_384 = 6, /* RFC4868 */

	IKEv2_PRF_HMAC_SHA2_512 = 7, /* RFC4868 */

	IKEv2_PRF_AES128_CMAC   = 8, /* RFC4615 */

	/* 9 - 1023 Reserved to IANA    RFC4306 */

	/* 1024 - 65535 Private Use     RFC4306 */

	IKEv2_PRF_INVALID	= 65536,

};

认证算法(完整性算法)包括：

enum ikev2_trans_type_integ {

	IKEv2_AUTH_NONE              = 0,  /* RFC4306 */

	IKEv2_AUTH_HMAC_MD5_96       = 1,  /* RFC2403 */

	IKEv2_AUTH_HMAC_SHA1_96      = 2,  /* RFC2404 */

	IKEv2_AUTH_DES_MAC           = 3,  /* RFC4306 */

	IKEv2_AUTH_KPDK_MD5          = 4,  /* RFC1826 */

	IKEv2_AUTH_AES_XCBC_96       = 5,  /* RFC3566 */

	IKEv2_AUTH_HMAC_MD5_128      = 6,  /* RFC4595 */

	IKEv2_AUTH_HMAC_SHA1_160     = 7,  /* RFC4595 */

	IKEv2_AUTH_AES_CMAC_96       = 8,  /* RFC4494 */

	IKEv2_AUTH_AES_128_GMAC      = 9,  /* RFC4543 */

	IKEv2_AUTH_AES_192_GMAC      = 10, /* RFC4543 */

	IKEv2_AUTH_AES_256_GMAC      = 11, /* RFC4543 */

	IKEv2_AUTH_HMAC_SHA2_256_128 = 12, /* RFC4595 */

	IKEv2_AUTH_HMAC_SHA2_384_192 = 13, /* RFC4306 */

	IKEv2_AUTH_HMAC_SHA2_512_256 = 14, /* RFC4306 */

	/* 15 - 1023 Reserved to IANA         RFC4306 */

	/* 1024 - 65535 Private Use           RFC4306 */

	IKEv2_AUTH_INVALID     =65536

};

2.3 情景三：与业务流量相关注意事项

①函数调用关系

ikev2parent_inR2
- ikev2_decrypt_msg
  - 完整性检查
    - st->st_oakley.integ_hasher
- ikev2_decode_peer_id
- ikev2_decode_local_id
- PRF计算ID的HASH值
- v2_AUTH_RSA
  - ikev2_verify_rsa_sha1
- v2_AUTH_SHARED
  - ikev2_verify_psk_auth
    - ikev2_calculate_psk_sighash
      - get_preshared_secret
      - st->st_oakley.prf_hasher
      - 对端的首包
      - 对端的Nonce载荷数据
      - 对端的ID的哈希值
- ikev2_child_validate_responder_proposal
- ikev2_parse_child_sa_body
  - p2alg = kernel_alg_makedb(c->policy , c->alg_info_esp; 根据当前配置生成IPSecSA载荷
  - sa_v2_convert； 将IPSecSA载荷转换为IKEv2的格式类型
  - ikev2_process_transforms； 解析对端响应的ipsec-SA的建议载荷
  - ikev2_match_transform_list_child；本端配置和对端选择的ipsec-SA载荷进行匹配
  - ta.encrypter； 保存加密算法
  - ta.integ_hash； 保存完整性检测算法
  - st->st_esp.attrs.transattrs = ta; 将匹配的算法存储到state上
  - st->st_esp.present = TRUE; 封装协议标记位
- ikev2_child_notify_process
- ikev2_derive_child_keys 最关键的生成数据流量秘钥函数接口
  - childsacalc.prf_hasher
  - childsacalc.ni
  - childsacalc.nr
  - childsacalc.spii
  - childsacalc.spir
  - childsacalc.skeyseed = &st->st_skey_d; 使用了st->st_skey_d
  - st->st_esp.present = TRUE;
  - st->st_esp.keymat_len=enc_len + auth_len;
  - st->st_esp.peer_keymat=v2genbytes(childsacalc, …)
  - st->st_esp.our_keymat=v2genbytes(childsacalc, …)
- install_ipsec_sa
  - … …

②重点说明

3.1 PRF算法的使用

在IKEv2中PRF算法的应用场景有：

认证数据来源的可靠性

例如ikev2_calculate_psk_sighash()中使用PRF算法、ID、共享秘钥、对端首包、对端Nonce等对数据报文进行认证，从而确保数据包来源的可靠性。
生成IPSec SA的加密秘钥和认证秘钥

在ikev2_derive_child_keys()中，使用PRF算法、双方的Nonce值、SPI、以及先前生成的st_skey_d等生成用于数据流量的加密、认证等的秘钥材料。

3.2 关键名词

完整性

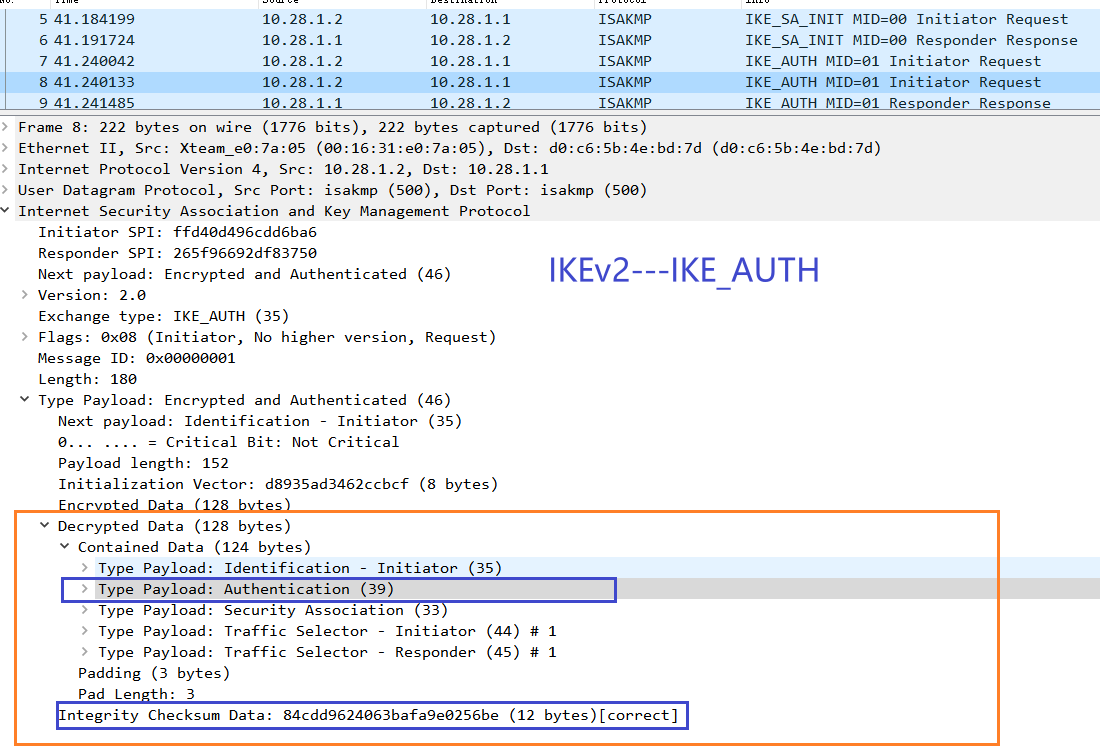

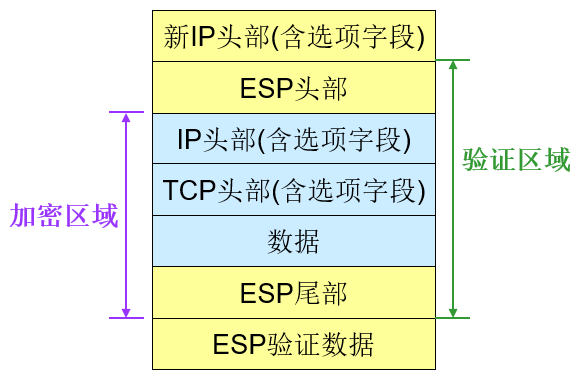

即对报文的完整性检查，在ipsec中经常也称为认证(authenticator), 它是对整个报文做哈希(准确的说应该不是整个报文)，然后将结果添加到报文的末尾。这个长度目前好像是固定的12字节，即96位（MD5和SHA1都是）。它使用st->st_oakley.integ_hasher进行哈希。见上图中最后12字节数据。

认证载荷

个人理解认证载荷是为了保证数据来源的可靠性，一般包括两种：预共享秘钥和数字证书。它的检查更为严格，以共享秘钥为例：它会对对方的首个报文、Nonce值、ID值同时计算哈希，而不仅仅计算当前报文的内容。认证载荷中填充的数据便是对端对上述内容计算的哈希值。
