what is the BlackLevel?

暗电流来源1、raw8为例,单个pixel的有效值是0~255,但是实际AD芯片的精度可能无法将电压值很小的一部分转换出来,芯片厂会刻意添加一个固定的偏移量以达到阈值转换电压,使输出的pixel value在5(阈值电压,非固定)~255之间,目的是为了让暗部的细节完全保留,当然同时也会损失一些亮部细节。
            暗电流来源2、sensor的电路本身会存在暗电流,导致在没有光线照射的时候,像素单位也有一定的输出电压,暗电流这个东西跟 曝光时间和gain 都有关系,不同的位置也是不一样的。因此在gain增大的时候,电路的增益增大,暗电流也会增强并且sensor各处的暗电流会不均匀,因此很多ISP会选择在不同gain下减去不同的bl的值。

why does subtract the BlackLevel?

暗电流不是我们图像真实的光电转换信号,所以为了得到真实的图片,我们必须减去这个blackleve,虽然每个pixel的bl值不同,但是一般情况下我们认为基本相同,通过求平均的方法确定一个bl.

how to subtract the BlackLevel?

若图像平面趋于平整,则推荐使用全帧均值;若图像出现一些峰值,有明显突出山峰等,推荐使用中值的方法;若出现某个角的值比较高,可能由于电源或者其他的原因引起的,则推荐使用局部计算的方法;此外,还有自定义、最大值等方法,需要根据不同图像的情况去选择方法,终其目的都是一样的。

如果blacklevel计算错误在每个通道去扣除的时候会整体偏色,主要原因在于r,g,b各通道扣除blacklevel后比例发生变化。

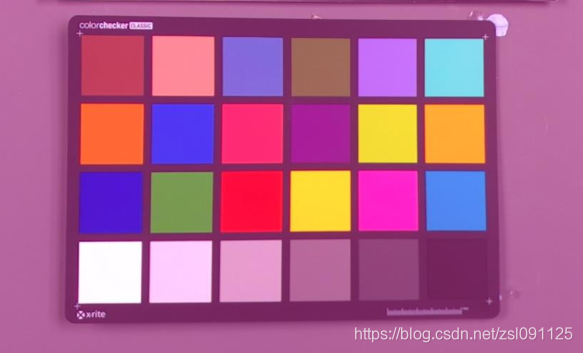

比如下面的图:

顺便讲一下何为线性化:

细线为真实的r,b,g的曲线,而箭头为线性的曲线,可看出sensor在不同曝光下R,B,G的增加幅度并不大。

这样的结果就是造成局部偏色,如下:

那么如果解决这种问题呢?通过对sensor输出的真实曲线进行线性化拟合,分区域进行线性化拟合,使用lut进行查表输出。
