【Android 直播软件开发：音视频硬解码篇】

开篇

炙手可热，望而生畏的音视频开发

时至今日，短视频App可谓是如日中天，一片兴兴向荣。随着短视频的兴起，音视频开发也越来越受到重视，但是由于音视频开发涉及知识面比较广，入门门槛相对较高，让许许多多开发者望而生畏。

为什么写这一系列博文

虽然网上有很多的博文总结了音视频打怪升级的路线，但是音视频开发相关的知识都相对独立，有讲“音视频解码相关”的，有讲“OpenGL相关”的，也有讲“FFmpeg相关的”，但是对于新手来说，把所有的知识衔接串联起来，并很好的理解所有的知识，却是非常困难的。

本人在学习音视频开发的过程中，深刻体会到了由于知识的分散，过渡断层带来的种种困惑和痛苦，因此，希望通过自己的理解，可以把音视频开发相关的知识总结出来，并形成系列文章，循序渐进，剖析各个环节，一则对自己所学做一个总结和巩固，二则希望可以帮助想入门音视频开发的开发者小伙伴们。

【声明】

首先，这一系列文章均基于自己的理解和实践，可能有不对的地方，欢迎大家指正。
其次，这是一个入门系列，涉及的知识也仅限于够用，深入的知识网上也有许许多多的博文供大家学习了。
最后，写文章过程中，会借鉴参考其他人分享的文章，会在文章最后列出，感谢这些作者的分享。

码字不易，转载请注明出处！

教程代码：【Github传送门】

本文你可以了解到

作为开篇的文章，我们先来看看音视频由什么构成的，以及一些常见的术语和概念。

一、视频是什么？

动画书

不知道大家小时候是否玩过一种动画小人书，连续翻动的时候，小人书的画面就会变成一个动画，类似现在的gif格式图片。

本来是一本静态的小人书，通过翻动以后，就会变成一个有趣的小动画，如果画面够多，翻动速度够快的话，这其实就是一个小视频。

而视频的原理正是如此，由于人类眼睛的特殊结构，画面快速切换时，画面会有残留，感觉起来就是连贯的动作。所以，视频就是由一系列图片构成的。

视频帧

帧，是视频的一个基本概念，表示一张画面，如上面的翻页动画书中的一页，就是一帧。一个视频就是由许许多多帧组成的。

帧率

帧率，即单位时间内帧的数量，单位为：帧/秒或fps（frames per second）。如动画书中，一秒内包含多少张图片，图片越多，画面越顺滑，过渡越自然。

帧率的一般以下几个典型值：

24/25 fps：1秒 24/25 帧，一般的电影帧率。

30/60 fps：1秒 30/60 帧，游戏的帧率，30帧可以接受，60帧会感觉更加流畅逼真。

85 fps以上人眼基本无法察觉出来了，所以更高的帧率在视频里没有太大意义。

色彩空间

这里我们只讲常用到的两种色彩空间。

RGB的颜色模式应该是我们最熟悉的一种，在现在的电子设备中应用广泛。通过R G B三种基础色，可以混合出所有的颜色。

这里着重讲一下YUV，这种色彩空间并不是我们熟悉的。这是一种亮度与色度分离的色彩格式。

早期的电视都是黑白的，即只有亮度值，即Y。有了彩色电视以后，加入了UV两种色度，形成现在的YUV，也叫YCbCr。

Y：亮度，就是灰度值。除了表示亮度信号外，还含有较多的绿色通道量。

U：蓝色通道与亮度的差值。

V：红色通道与亮度的差值。

采用YUV有什么优势呢？

人眼对亮度敏感，对色度不敏感，因此减少部分UV的数据量，人眼却无法感知出来，这样可以通过压缩UV的分辨率，在不影响观感的前提下，减小视频的体积。

RGB和YUV的换算

Y = 0.299R ＋ 0.587G ＋ 0.114B

U = －0.147R － 0.289G ＋ 0.436B

V = 0.615R － 0.515G － 0.100B

——————————————————

R = Y ＋ 1.14V

G = Y － 0.39U － 0.58V

B = Y ＋ 2.03U

二、音频是什么？

音频数据的承载方式最常用的是脉冲编码调制，即PCM。

在自然界中，声音是连续不断的，是一种模拟信号，那怎样才能把声音保存下来呢？那就是把声音数字化，即转换为数字信号。

我们知道声音是一种波，有自己的振幅和频率，那么要保存声音，就要保存声音在各个时间点上的振幅。

而数字信号并不能连续保存所有时间点的振幅，事实上，并不需要保存连续的信号，就可以还原到人耳可接受的声音。

根据奈奎斯特采样定理：为了不失真地恢复模拟信号，采样频率应该不小于模拟信号频谱中最高频率的2倍。

根据以上分析，PCM的采集步骤分为以下步骤：

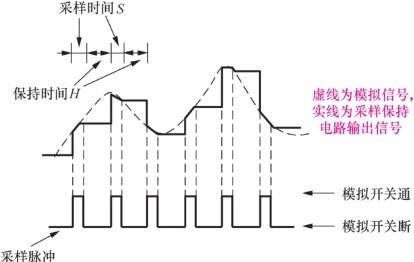

模拟信号->采样->量化->编码->数字信号

采样率和采样位数

采样率，即采样的频率。

上面提到，采样率要大于原声波频率的2倍，人耳能听到的最高频率为20kHz，所以为了满足人耳的听觉要求，采样率至少为40kHz，通常为44.1kHz，更高的通常为48kHz。

采样位数，涉及到上面提到的振幅量化。波形振幅在模拟信号上也是连续的样本值，而在数字信号中，信号一般是不连续的，所以模拟信号量化以后，只能取一个近似的整数值，为了记录这些振幅值，采样器会采用一个固定的位数来记录这些振幅值，通常有8位、16位、32位。

位数	最小值	最大值
8	0	255
16	-32768	32767
32	-2147483648	2147483647

位数越多，记录的值越准确，还原度越高。

最后就是编码了。由于数字信号是由0，1组成的，因此，需要将幅度值转换为一系列0和1进行存储，也就是编码，最后得到的数据就是数字信号：一串0和1组成的数据。

整个过程如下：

[图片上传失败…(image-8c5d9f-1568988187211)]

声道数

声道数，是指支持能不同发声（注意是不同声音）的音响的个数。

单声道：1个声道
双声道：2个声道
立体声道：默认为2个声道
立体声道（4声道）：4个声道

码率

码率，是指一个数据流中每秒钟能通过的信息量，单位bps（bit per second）

码率 = 采样率 * 采样位数 * 声道数

三、为什么要编码

这里的编码和上面音频中提到的编码不是同个概念，而是指压缩编码。

我们知道，在计算机的世界中，一切都是0和1组成的，音频和视频数据也不例外。由于音视频的数据量庞大，如果按照裸流数据存储的话，那将需要耗费非常大的存储空间，也不利于传送。而音视频中，其实包含了大量0和1的重复数据，因此可以通过一定的算法来压缩这些0和1的数据。

特别在视频中，由于画面是逐渐过渡的，因此整个视频中，包含了大量画面/像素的重复，这正好提供了非常大的压缩空间。

因此，编码可以大大减小音视频数据的大小，让音视频更容易存储和传送。

四、视频编码

视频编码格式

视频编码格式有很多，比如H26x系列和MPEG系列的编码，这些编码格式都是为了适应时代发展而出现的。

其中，H26x（1/2/3/4/5）系列由ITU（International Telecommunication Union）国际电传视讯联盟主导

MPEG（1/2/3/4）系列由MPEG（Moving Picture Experts Group, ISO旗下的组织）主导。

当然，他们也有联合制定的编码标准，那就是现在主流的编码格式H264，当然还有下一代更先进的压缩编码标准H265。

H264编码简介

H264是目前最主流的视频编码标准，所以我们后续的文章中主要以该编码格式为基准。

H264由ITU和MPEG共同定制，属于MPEG-4第十部分内容。

由于H264编码算法十分复杂，不是一时半刻能够讲清楚的，也不在本人目前的能力范围内，所以这里只简单介绍在日常开发中需要了解到的概念。实际上，视频的编码和解码部分通常由框架（如Android硬解/FFmpeg）完成，一般的开发者并不会接触到。

视频帧

我们已经知道，视频是由一帧一帧画面构成的，但是在视频的数据中，并不是真正按照一帧一帧原始数据保存下来的（如果这样，压缩编码就没有意义了）。

H264会根据一段时间内，画面的变化情况，选取一帧画面作为完整编码，下一帧只记录与上一帧完整数据的差别，是一个动态压缩的过程。

在H264中，三种类型的帧数据分别为

I帧：帧内编码帧。就是一个完整帧。

P帧：前向预测编码帧。是一个非完整帧，通过参考前面的I帧或P帧生成。

B帧：双向预测内插编码帧。参考前后图像帧编码生成。B帧依赖其前最近的一个I帧或P帧及其后最近的一个P帧。

图像组：GOP和关键帧：IDR

全称：Group of picture。指一组变化不大的视频帧。

GOP的第一帧成为关键帧：IDR

IDR都是I帧，可以防止一帧解码出错，导致后面所有帧解码出错的问题。当解码器在解码到IDR的时候，会将之前的参考帧清空，重新开始一个新的序列，这样，即便前面一帧解码出现重大错误，也不会蔓延到后面的数据中。

注：关键帧都是I帧，但是I帧不一定是关键帧

DTS与PTS

DTS全称：Decoding Time Stamp。标示读入内存中数据流在什么时候开始送入解码器中进行解码。也就是解码顺序的时间戳。

PTS全称：Presentation Time Stamp。用于标示解码后的视频帧什么时候被显示出来。

在没有B帧的情况下，DTS和PTS的输出顺序是一样的，一旦存在B帧，PTS和DTS则会不同。

帧的色彩空间

前面我们介绍了RGB和YUV两种图像色彩空间。H264采用的是YUV。

YUV存储方式分为两大类：planar 和 packed。

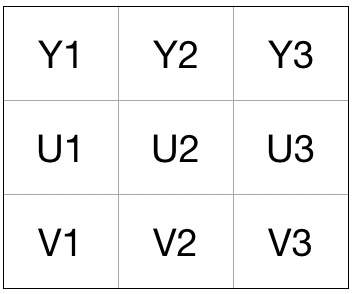

planar：先存储所有Y，紧接着存储所有U，最后是V；

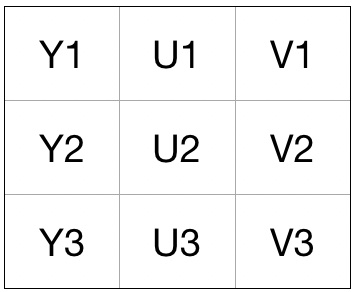

packed：每个像素点的 Y、U、V 连续交叉存储。

planar如下：

packed如下：

不过pakced存储方式已经非常少用，大部分视频都是采用planar存储方式。

上面说过，由于人眼对色度敏感度低，所以可以通过省略一些色度信息，即亮度共用一些色度信息，进而节省存储空间。因此，planar又区分了以下几种格式： YUV444、 YUV422、YUV420。

YUV 4:4:4采样，每一个Y对应一组UV分量。

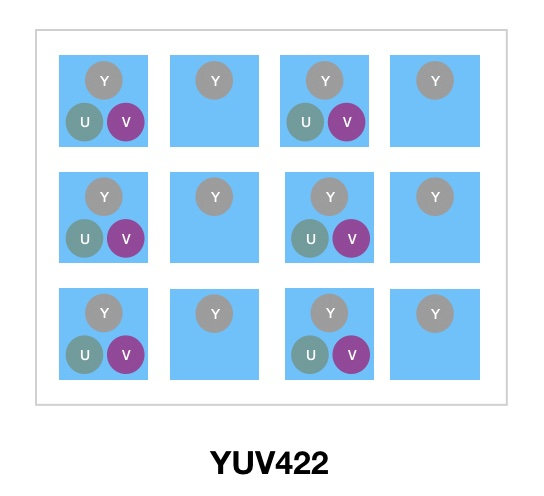

YUV 4:2:2采样，每两个Y共用一组UV分量。

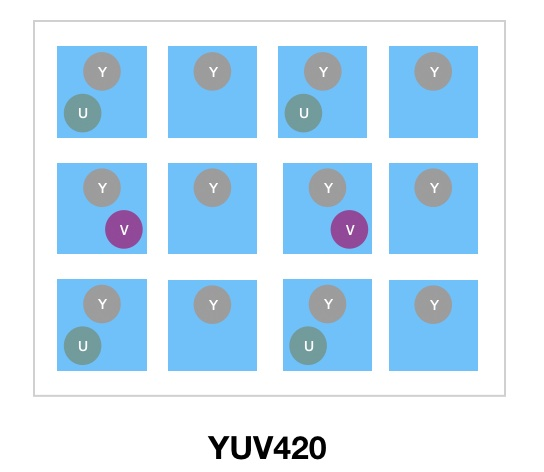

YUV 4:2:0采样，每四个Y共用一组UV分量。

其中，最常用的就是YUV420。

YUV420格式存储方式

YUV420属于planar存储方式，但是又分两种类型：

YUV420P：三平面存储。数据组成为YYYYYYYYUUVV（如I420）或YYYYYYYYVVUU（如YV12）。

YUV420SP：两平面存储。分为两种类型YYYYYYYYUVUV（如NV12）或YYYYYYYYVUVU（如NV21）

关于H264的编码算法和数据结构，涉及的知识和篇幅很多（如网络抽象层NAL、SPS、PPS），本文不再深入细说，网上也有比较多的教程讲解，有兴趣可以自行深入学习。

入门理解H264编码

五、音频编码

音频编码格式

原始的PCM音频数据也是非常大的数据量，因此也需要对其进行压缩编码。

和视频编码一样，音频也有许多的编码格式，如：WAV、MP3、WMA、APE、FLAC等等，音乐发烧友应该对这些格式非常熟悉，特别是后两种无损压缩格式。

但是，我们今天的主角不是他们，而是另外一个叫AAC的压缩格式。

AAC是新一代的音频有损压缩技术，一种高压缩比的音频压缩算法。在MP4视频中的音频数据，大多数时候都是采用AAC压缩格式。

AAC编码简介

AAC格式主要分为两种：ADIF、ADTS。

ADIF：Audio Data Interchange Format。音频数据交换格式。这种格式的特征是可以确定的找到这个音频数据的开始，不需进行在音频数据流中间开始的解码，即它的解码必须在明确定义的开始处进行。这种格式常用在磁盘文件中。

ADTS：Audio Data Transport Stream。音频数据传输流。这种格式的特征是它是一个有同步字的比特流，解码可以在这个流中任何位置开始。它的特征类似于mp3数据流格式。

ADTS可以在任意帧解码，它每一帧都有头信息。ADIF只有一个统一的头，所以必须得到所有的数据后解码。且这两种的header的格式也是不同的，目前一般编码后的都是ADTS格式的音频流。

ADIF数据格式：

header	raw_data

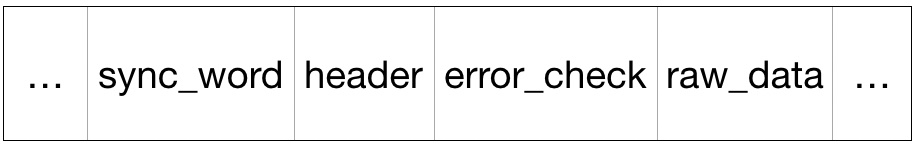

ADTS 一帧数据格式（中间部分，左右省略号为前后数据帧）：

AAC内部结构也不再赘述，可以参考AAC 文件解析及解码流程

六、音视频容器

细心的读者可能已经发现，前面我们介绍的各种音视频的编码格式，没有一种是我们平时使用到的视频格式，比如：mp4、rmvb、avi、mkv、mov…

没错，这些我们熟悉的视频格式，其实是包裹了音视频编码数据的容器，用来把以特定编码标准编码的视频流和音频流混在一起，成为一个文件。

例如：mp4支持H264、H265等视频编码和AAC、MP3等音频编码。

mp4是目前最流行的视频格式，在移动端，一般将视频封装为mp4格式。

七、硬解码和软解码

硬解和软解的区别

我们在一些播放器中会看到，有硬解码和软解码两种播放形式给我们选择，但是我们大部分时候并不能感觉出他们的区别，对于普通用户来说，只要能播放就行了。

那么他们内部究竟有什么区别呢？

在手机或者PC上，都会有CPU、GPU或者解码器等硬件。通常，我们的计算都是在CPU上进行的，也就是我们软件的执行芯片，而GPU主要负责画面的显示（是一种硬件加速）。

所谓软解码，就是指利用CPU的计算能力来解码，通常如果CPU的能力不是很强的时候，一则解码速度会比较慢，二则手机可能出现发热现象。但是，由于使用统一的算法，兼容性会很好。

硬解码，指的是利用手机上专门的解码芯片来加速解码。通常硬解码的解码速度会快很多，但是由于硬解码由各个厂家实现，质量参差不齐，非常容易出现兼容性问题。

Android平台的硬解码

终于来到有关Android的部分了，作为本文的结尾，也算是为下一篇文章开一个头。

MediaCodec 是Android 4.1(api 16)版本引入的编解码接口，是所有想在Android上开发音视频的开发人员绕不开的坑。

由于Android碎片化严重，虽然经过多年的发展，Android硬解已经有了很大改观，但实际上各个厂家实现不同，还是会有一些意想不到的坑。

相对于FFmpeg，Android原生硬解码还是相对容易入门一些，所以接下来，我将会从MediaCodec入手，讲解如何实现视频的编解码，以及引入OpenGL实现对视频的编辑，最后才引入FFmpeg来实现软解，算是一个比较常规的音视频开发入门流程吧。
