CoreText实现图文混排之文字环绕及点击算法
系列文章:
终于我来完成我CoreText图文混排的最后一章了。
先说一下我为什么会来补发这一章呢?
1.老司机最开始没有留demo,以至于这个博客老司机从发出来到现在整整维护了半年了=。=其实博客里面就是全部代码,但是宝宝们任性的要demo。
2.时间长了,阅读量也上去了,老司机觉得自己有必要对粉丝们负责了
3.有很多同学询问是否能做出文字环绕的效果,老司机之前的确也没有写过,这一篇是要补上的。
4.关于点击事件,老司机在第二篇文章中有提到过一个思路,是每次遍历所有CTRun去做的。后期老司机考虑到遍历的实现效率似乎有些低,所以老司机研究了一下,重新整理思路,优化了一下算法。
基于以上原因,以及一个阴谋
,老司机又来更文了。
劳资回来了
在这篇文章中你可以看到以下内容:
图片环绕的实现方式
点击事件获取的优化算法

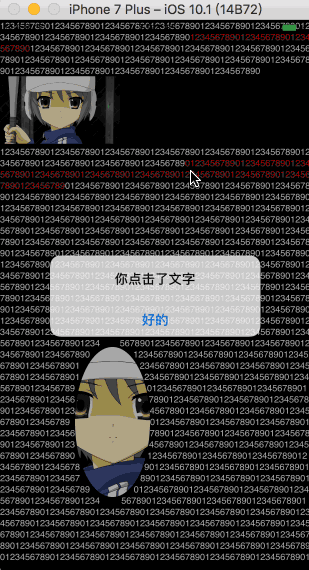

看了本篇博客,老司机能够帮你实现如下效果
CoreText
这篇博客是以前两篇博客作为知识铺垫的,如果没有看过前两篇博客的童靴建议你去补票。当然本身你就了解CoreText相关知识的话也可以直接看本篇文章。
全部代码
优化算法以后,代码有些许改变,不过主体思路是一致的。下面是全部代码。
@interface CoreTextV (){
CTFrameRef _frame;
NSInteger _length;
CGRect _imgFrm;
NSMutableArray * arrText;
}
@end
@implementation CoreTextV
-(void)drawRect:(CGRect)rect {
[super drawRect:rect];
CGContextRef context = UIGraphicsGetCurrentContext();
CGContextSetTextMatrix(context, CGAffineTransformIdentity);
CGContextTranslateCTM(context, 0, self.bounds.size.height);
CGContextScaleCTM(context, 1.0, -1.0);
arrText = [NSMutableArray array];
NSMutableAttributedString * attributeStr = [[NSMutableAttributedString alloc] initWithString:@"123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890"];
[attributeStr addAttribute:NSForegroundColorAttributeName value:[UIColor whiteColor] range:NSMakeRange(0, attributeStr.length)];
CTRunDelegateCallbacks callBacks;
memset(&callBacks, 0, sizeof(CTRunDelegateCallbacks));
callBacks.version = kCTRunDelegateVersion1;
callBacks.getAscent = ascentCallBacks;
callBacks.getDescent = descentCallBacks;
callBacks.getWidth = widthCallBacks;
NSDictionary * dicPic = @{@"height":@90,@"width":@160};
CTRunDelegateRef delegate = CTRunDelegateCreate(& callBacks, (__bridge void *)dicPic); unichar placeHolder = 0xFFFC; NSString * placeHolderStr = [NSString stringWithCharacters:&placeHolder length:1]; NSMutableAttributedString * placeHolderAttrStr = [[NSMutableAttributedString alloc] initWithString:placeHolderStr]; CFAttributedStringSetAttribute((CFMutableAttributedStringRef)placeHolderAttrStr, CFRangeMake(0, 1), kCTRunDelegateAttributeName, delegate); CFRelease(delegate);
[attributeStr insertAttributedString:placeHolderAttrStr atIndex:300]; NSDictionary * activeAttr = @{NSForegroundColorAttributeName:[UIColor redColor],@"click":NSStringFromSelector(@selector(click))};
[attributeStr addAttributes:activeAttr range:NSMakeRange(100, 30)];
[attributeStr addAttributes:activeAttr range:NSMakeRange(400, 100)];
CTFramesetterRef frameSetter = CTFramesetterCreateWithAttributedString((CFAttributedStringRef)attributeStr); UIBezierPath * path = [UIBezierPath bezierPathWithRect:self.bounds]; UIBezierPath * cirP = [UIBezierPath bezierPathWithOvalInRect:CGRectMake(100, 100, 100, 200)];
[path appendPath:cirP];
_length = attributeStr.length;
_frame = CTFramesetterCreateFrame(frameSetter, CFRangeMake(0, _length), path.CGPath, NULL);
CTFrameDraw(_frame, context);
UIImage * image = [UIImage imageNamed:@"1.jpg"];
[self handleActiveRectWithFrame:_frame];
CGContextDrawImage(context,_imgFrm, image.CGImage);
CGContextDrawImage(context, cirP.bounds, [[UIImage imageNamed:@"1.jpg"] dw_ClipImageWithPath:cirP mode:(DWContentModeScaleAspectFill)].CGImage); CFRelease(_frame); CFRelease(frameSetter); }
static CGFloat ascentCallBacks(void * ref) {
return [(NSNumber *)[(__bridge NSDictionary *)ref valueForKey:@"height"] floatValue];
}
static CGFloat descentCallBacks(void * ref) {
return 0;
}
static CGFloat widthCallBacks(void * ref) {
return [(NSNumber *)[(__bridge NSDictionary *)ref valueForKey:@"width"] floatValue];
}
-(void)handleActiveRectWithFrame:(CTFrameRef)frame {
NSArray * arrLines = (NSArray *)CTFrameGetLines(frame);
NSInteger count = [arrLines count]; CGPoint points[count];
CTFrameGetLineOrigins(frame, CFRangeMake(0, 0), points);
for (int i = 0; i < count; i ++) {
CTLineRef line = (__bridge CTLineRef)arrLines[i];
NSArray * arrGlyphRun = (NSArray *)CTLineGetGlyphRuns(line);
for (int j = 0; j < arrGlyphRun.count; j ++) {
CTRunRef run = (__bridge CTRunRef)arrGlyphRun[j];
NSDictionary * attributes = (NSDictionary *)CTRunGetAttributes(run);
CTRunDelegateRef delegate = (__bridge CTRunDelegateRef)[attributes valueForKey:(id)kCTRunDelegateAttributeName]; CGPoint point = points[i]; if (delegate == nil) { NSString * string = attributes[@"click"]; if (string) {
[arrText addObject:[NSValue valueWithCGRect:[self getLocWithFrame:frame CTLine:line CTRun:run origin:point]]];
} continue;
}
NSDictionary * metaDic = CTRunDelegateGetRefCon(delegate);
if (![metaDic isKindOfClass:[NSDictionary class]]) {
continue; }
_imgFrm = [self getLocWithFrame:frame CTLine:line CTRun:run origin:point];
}
}
}
-(CGRect)getLocWithFrame:(CTFrameRef)frame CTLine:(CTLineRef)line CTRun:(CTRunRef)run origin:(CGPoint)origin {
CGFloat ascent;
CGFloat descent;
CGRect boundsRun;
boundsRun.size.width = CTRunGetTypographicBounds(run, CFRangeMake(0, 0), &ascent, &descent, NULL);
boundsRun.size.height = ascent + descent;
CGFloat xOffset = CTLineGetOffsetForStringIndex(line, CTRunGetStringRange(run).location, NULL);
boundsRun.origin.x = origin.x + xOffset;
boundsRun.origin.y = origin.y - descent;
CGPathRef path = CTFrameGetPath(frame);
CGRect colRect = CGPathGetBoundingBox(path);
CGRect deleteBounds = CGRectOffset(boundsRun, colRect.origin.x, colRect.origin.y);
return deleteBounds;
}
-(CGRect)convertRectFromLoc:(CGRect)rect {
return CGRectMake(rect.origin.x, self.bounds.size.height - rect.origin.y - rect.size.height, rect.size.width, rect.size.height);
}
-(void)touchesBegan:(NSSet<UITouch *> *)touches withEvent:(UIEvent *)event {
UITouch * touch = [touches anyObject];
CGPoint location = [touch locationInView:self];
CGRect imageFrmToScreen = [self convertRectFromLoc:_imgFrm];
if (CGRectContainsPoint(imageFrmToScreen, location)) {
[[[UIAlertView alloc] initWithTitle:nil message:@"你点击了图片" delegate:nil cancelButtonTitle:@"好的" otherButtonTitles:nil] show];
return;
}
[arrText enumerateObjectsUsingBlock:^(NSValue * rectV, NSUInteger idx, BOOL * _Nonnull stop) { CGRect textFrmToScreen = [self convertRectFromLoc:[rectV CGRectValue]];
if (CGRectContainsPoint(textFrmToScreen, location)) {
[self click];
*stop = YES;
}
}];
}
-(void)click {
[[[UIAlertView alloc] initWithTitle:nil message:@"你点击了文字" delegate:nil cancelButtonTitle:@"好的" otherButtonTitles:nil] show];
}
@end
只关心结果或者着急写项目的童靴看到这里就足够了,因为所有代码都在,想找demo的话就去文章末尾找吧。因为接下来老司机要开始扯淡了
。。。跟你们讲讲一切的实现思路
。
图片环绕的实现方式
由于我只是给个demo,所以一切代码均从简写。实际过程中,代码应进行封装分块。
我们将视线集中到drawRect
方法中吧。
之前的文章老司机讲过,我们在drawRect中绘制文本的时候主要是根据Path去绘制
的。
UIBezierPath * path = [UIBezierPath bezierPathWithRect:self.bounds];
UIBezierPath * cirP = [UIBezierPath bezierPathWithOvalInRect:CGRectMake(100, 100, 100, 200)];
[path appendPath:cirP];
_length = attributeStr.length;
_frame = CTFramesetterCreateFrame(frameSetter, CFRangeMake(0, _length), path.CGPath, NULL);
CTFrameDraw(_frame, context);
我们可以看到,我们是以path和frameSetter去生成我们绘制文本的frame的。所以说,只要在这个地方我们传入的path中将特殊区域排除
我们获得的frame就不包含该区域
,从而绘制的文本也不会在该区域中绘制
。

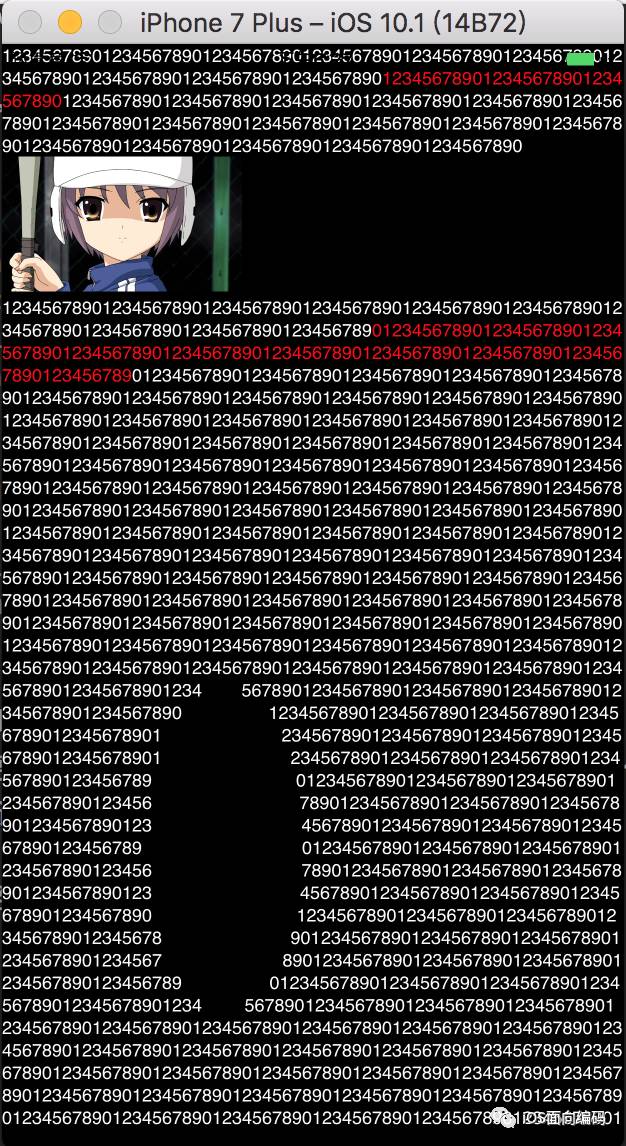

所以说上述的代码你看到的应该是这样子的文字区域
排除文字区域
这里你可能会有个疑问,问什么我cirP的rect是CGRectMake(100, 100, 100, 200),这个排除的区域却在那里。这里你还记得老司机在第一篇文章里就说过屏幕坐标系统跟系统坐标系统的区别
呢,原因就在这。
也就是说,到了这里,我们只要绘制出这个椭圆形的图片就可以了。这你可能需要借助老司机之前写好的工具类,在这个仓库里的DWImageUtils就是了。如果好用记得给我个star
吧。
有了这个工具类,你就可以这样生成椭圆图片
了
[image dw_ClipImageWithPath:cirP mode:(DWContentModeScaleAspectFill)]
有了图片了,情况基本就变成了我们熟悉的状况了,绘制图片
CGContextDrawImage(context, cirP.bounds, [[UIImage imageNamed:@"1.jpg"] dw_ClipImageWithPath:cirP mode:(DWContentModeScaleAspectFill)].CGImage);
至此,我们就绘制出环绕的文本了。也算真正的实现所谓的图文混排了。
点击事件获取的优化算法
首先老司机来讲一下目前老司机了解到的几种获取点击事件的方式。
主流方式:CTLineGetStringIndexForPosition
主流方式就是当前大部分基于CoreText封装的富文本展示类(包括TTTAttributedLabel
、NIAttributedLabel
和FTCoreTextView
)中使用的方法 CTLineGetStringIndexForPosition
。这个方法是获取当前点在所在文字处于当前绘制文本的索引值
。事实上如果没有一些其他因素的话,能使用这个方法是最简便快捷的。然而老司机为什么没有使用这个方法去获取点击事件呢?请看下面的动图
