Capstone通用 USB Type-C音视频拓展坞转换芯片

专业解决视频接口技术Capstone科技在2021年新推出四款低功耗单芯片USB Type-C音视频格式转换器方案──CS5266、CS5267、CS5268与CS5269。将为各种显示屏、外部显示设备、数字电视和嵌入式显示器的无缝音视频连接提供USB Type-C DisplayPort Alt-Mode及DisplayPort Alt-Mode转HDMI、SD/HDTV、DVI和VGA的高性价比单芯片方案。

这四款单芯片方案符合USB-IF协会最新Type-C标准，支持USB Type-C的Disp layPort Alternate Mode，适用于各种USB Type-C音视频接口转换设备与外设基座音视频转换坞，可支持具有USB Type-C接口的各种便携终端设备。

四颗芯片均集成USB Type-CPowerDelivery2.0协议控制器，双通路Command Channel通讯编码电路模块和USB Billboard class。CS5268还集成了HDMI 2.0Tx以及HDCP1.4/2.2模块，单芯片支持USB Type-C Display Port转HDMI+VGA的所有功能。CS5269单芯片支持USB Type-C Display Port转HDMI2.0+VGA带PD3.0快充的所有功能。

CS5266集成了带PD3.0/PD3.1充电功能，同时支持USB Type-C Display Port转HDMI输出的所有功能。CS5268集成了SD TV/HDTV编码器，三通路DAC和IIS/SPDIF音频输出通路，单芯片同时支持USB Type-C Display Port转HDMI和VGA等仿真显示接口转换的所有功能。

四款组件均同步集成电压与电流检测ADC模块，在支持音视频输出的同时，CS5266支持USB 3.0 Type-C快速充电/反充电功能以及充电中的过压及过流保护控制功能。为支持应用中对音视频转换中接口热插入检测/显示器EDID解析，充电/反充电过程中的监测与控制，以及芯片内部相关模块动态调整等功能，四款软件集成了成熟的微处理单元，并运行固件程序以保证相关功能得到稳定可靠的实现。目前，Capstone瑞奇达可以对应固件程序提供定制服务来缩短客户项目的研发周期。

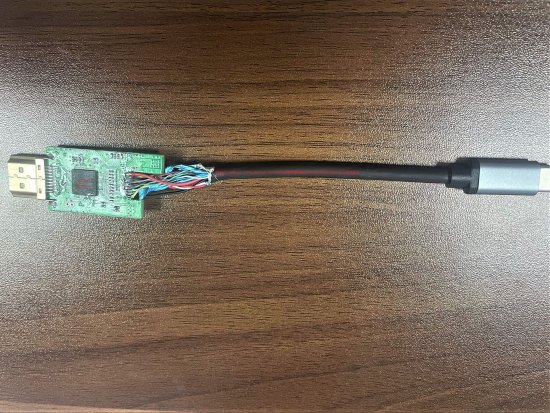

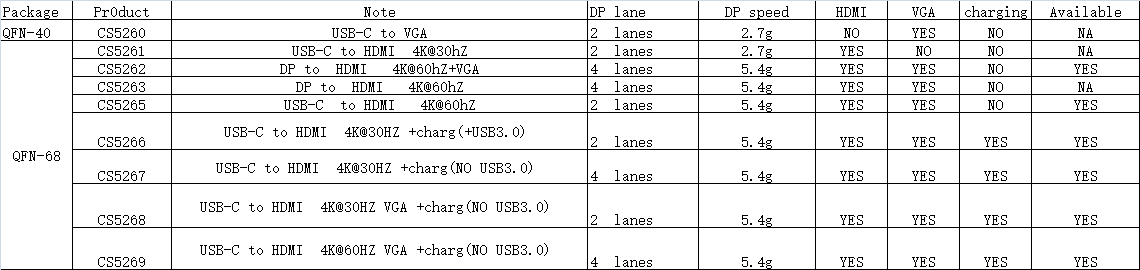

CS5266/CS5267/CS5268/CS5269目前已经量产。四款芯片均提供68pin QFN(8x8mm)形式封装。CS5266/CS5267/CS5268/CS5269四款芯片内置振荡器，外部电路不需要再设置晶体，且内置嵌入式MCU和SPI，整体BOM器件减少，设计电路简单且板框尺寸也大大减少，整体方案成本较低，性价比较高，另外内置的SPI可以兼容更多机型，在线进行版本升级且不需要额外更改线路增加成本。
