(图片和文档是自己写的,因为在CSDN也写了,所以会有自己的水印)

一、实验目的

能够使用源码安装Mininet;

能够使用Mininet的可视化工具生成拓扑;

能够使用Mininet的命令行生成特定拓扑;

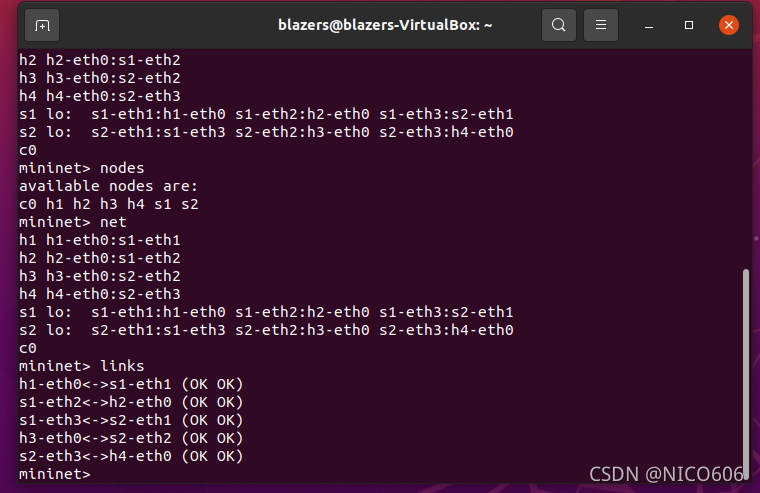

能够使用Mininet交互界面管理SDN拓扑;

能够使用Python脚本构建SDN拓扑。

二、实验环境

下载虚拟机软件Oracle VisualBox 或 VMware;

在虚拟机中安装Ubuntu 20.04 Desktop amd64;

三、实验内容

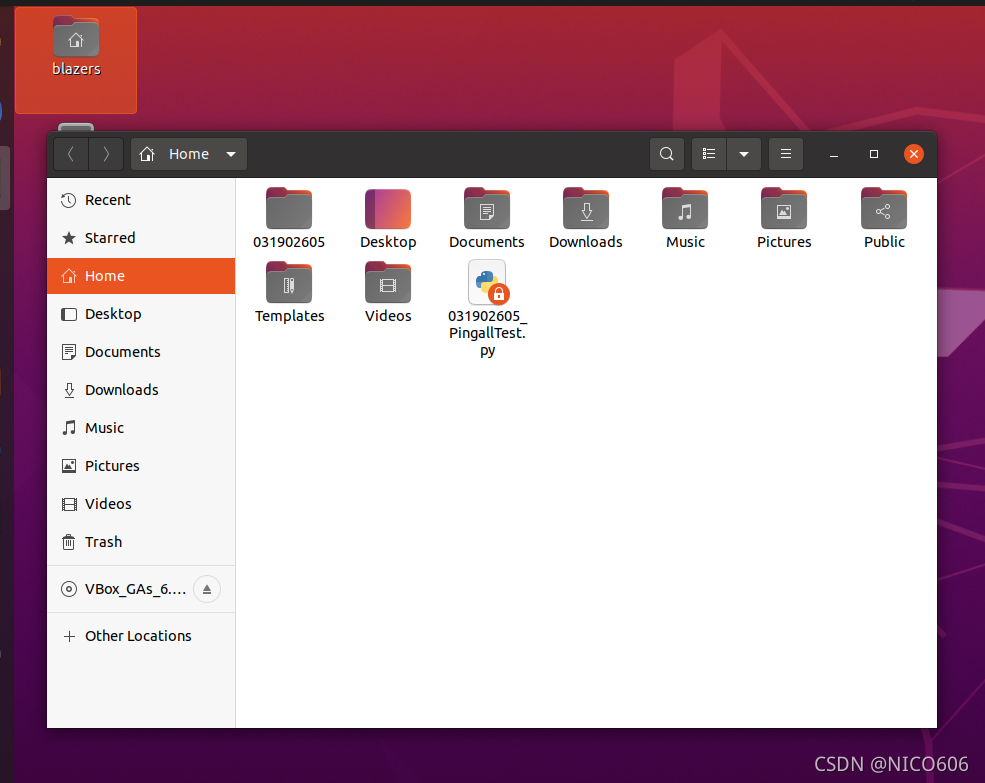

1.在Ubuntu系统的home目录下创建一个目录,目录命名为学号。

2.在创建的目录下,完成Mininet的源码安装。

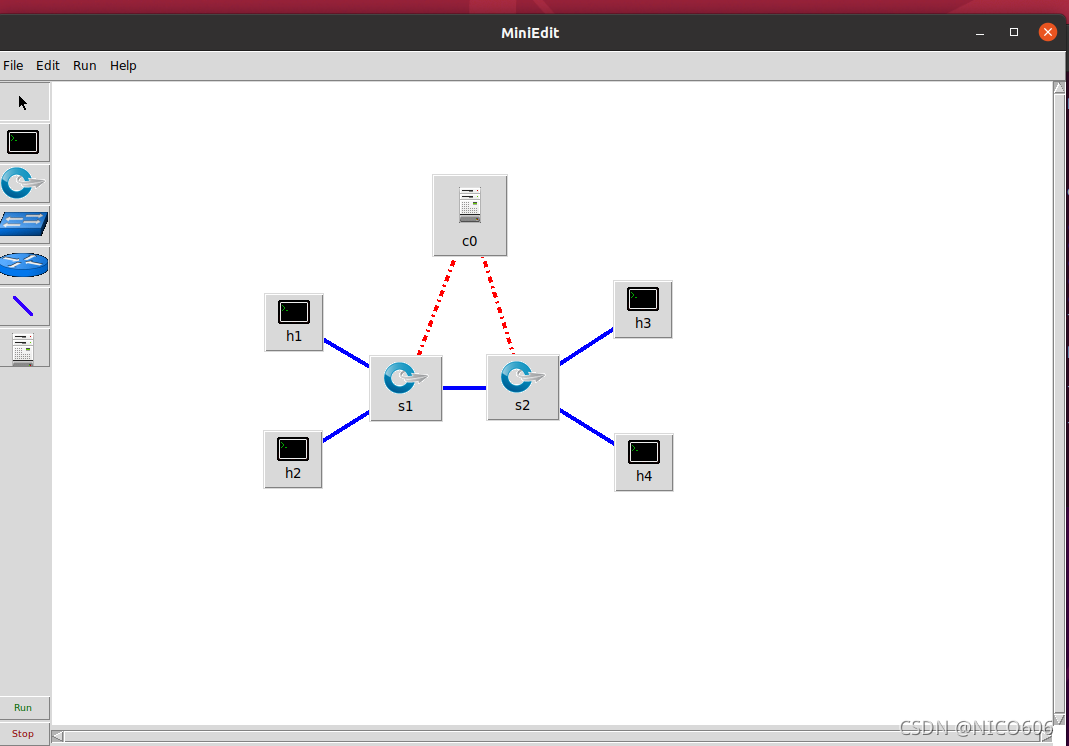

3.使用Mininet可视化工具,生成下图所示的拓扑,并保存拓扑文件名为学号.py。



4.使用Mininet的命令行生成如下拓扑:

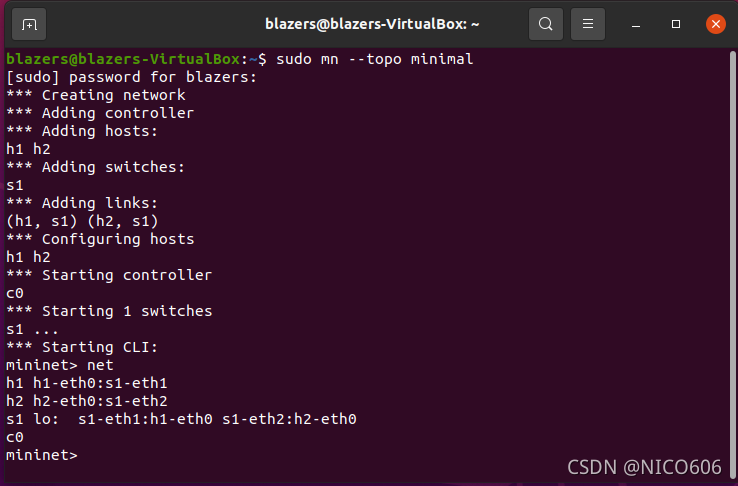

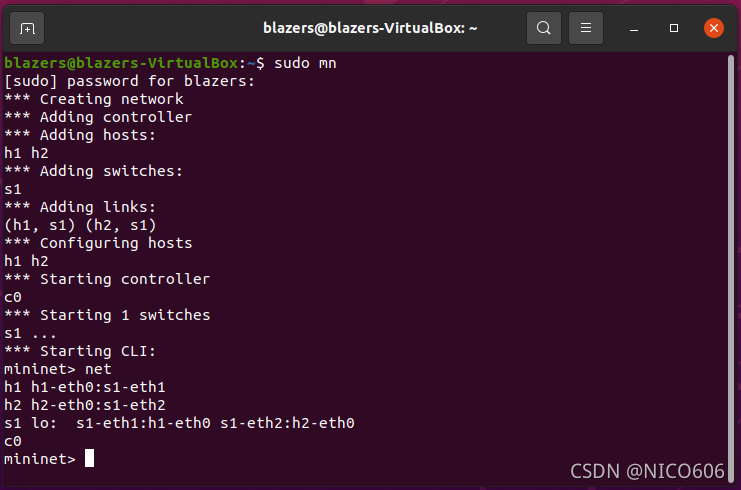

(1)最简拓扑

(2)3台交换机,每个交换机连接1台主机,3台交换机连接成一条线。

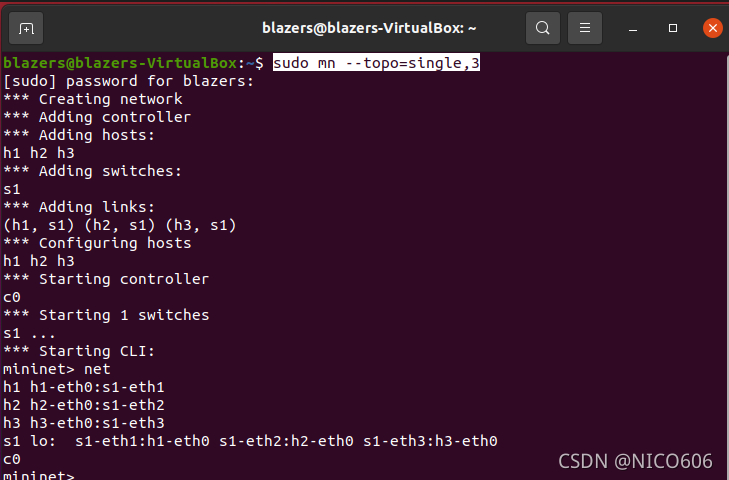

(3)3台主机,每个主机都连接到同1台交换机上。

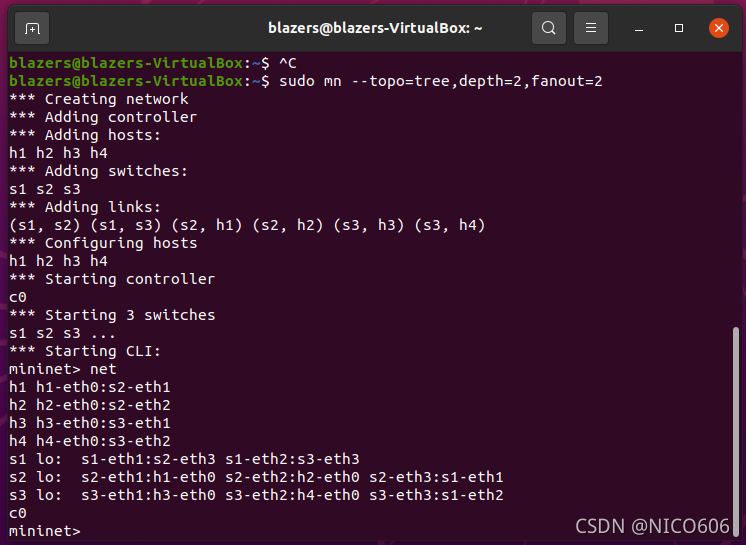

(4)树形拓扑

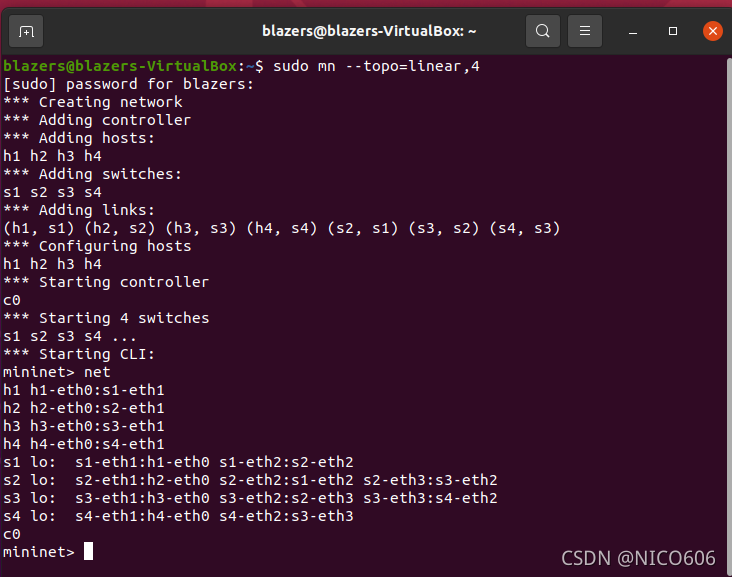

(5)线性拓扑

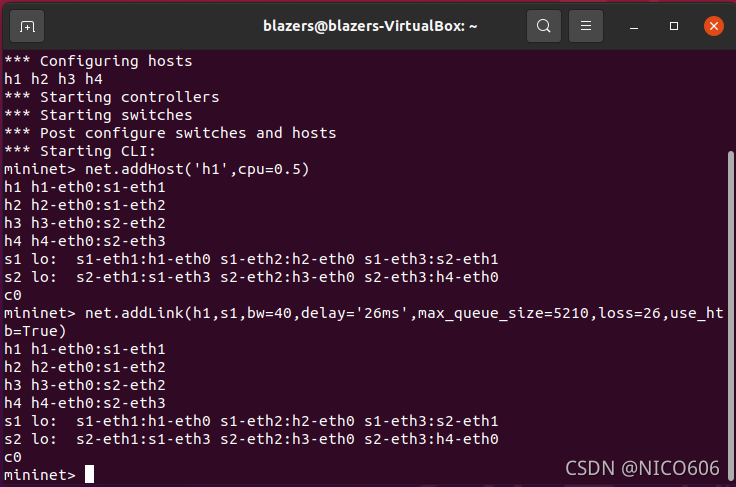

(6)保存的Python脚本,添加如下网络性能限制,生成拓扑:

a) h1的cpu最高不超过50%;

b) h1和s1之间的链路带宽为40,延迟为26ms,最大队列大小为5210,损耗率26。



个人心得体会

  • 第一次接触虚拟机和Linux,Mininet,Ubuntu安装程序的过程比较曲折,一些命令语句格式没注意就会酿成错误

  • 我遇到最大的问题就是

    报错:/usr/bin/env: ‘python’: No such file or directory

    解决方案:如果已安装 Python 3,请运行以下命令:

      whereis python3

              然后我们为它创建一个符号链接:

      sudo ln -s /usr/bin/python3 /usr/bin/python
  • 执行pingall指令时候,没有联通成功,错误的为其他host设置了IP地址

  • 进阶任务暂时还没有理解透彻,后期会补上
