1NFS介绍

NFS是Network File System的简写,即网络文件系统,NFS是FreeBSD支持的文件系统中的一种。NFS基于RPC(Remote Procedure Call)远程过程调用实现,其允许一个系统在网络上与它人共享目录和文件。通过使用NFS,用户和程序就可以像访问本地文件一样访问远端系统上的文件。NFS是一个非常稳定的,可移植的网络文件系统。具备可扩展和高性能等特性,达到了企业级应用质量标准。由于网络速度的增加和延迟的降低,NFS系统一直是通过网络提供文件系统服务的有竞争力的选择 。

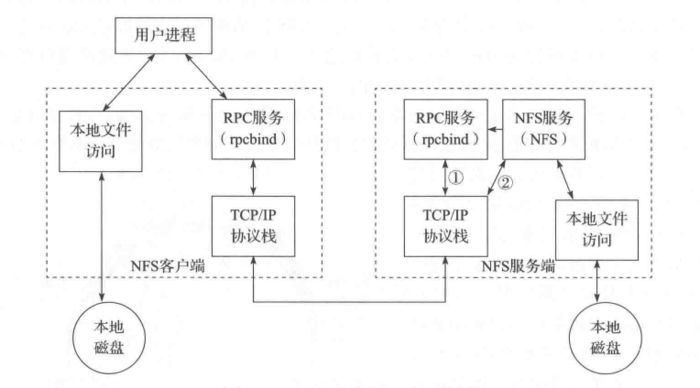

1.1 NFS原理

NFS 使用RPC(Remote Procedure Call)的机制进行实现,RPC使得客户端可以调用服务端的函数。同时,由于有 VFS 的存在,客户端可以像使用其它普通文件系统一样使用 NFS 文件系统。经由操作系统的内核,将 NFS 文件系统的调用请求通过 TCP/IP 发送至服务端的 NFS 服务。NFS服务器执行相关的操作,并将操作结果返回给客户端。

NFS服务主要进程包括:

  • rpc.nfsd:最主要的NFS进程,管理客户端是否可登录

  • rpc.mountd:挂载和卸载NFS文件系统,包括权限管理

  • rpc.lockd:非必要,管理文件锁,避免同时写出错

  • rpc.statd:非必要,检查文件一致性,可修复文件

NFS的关键工具包括:

  • 主要配置文件:/etc/exports;

  • NFS文件系统维护命令:/usr/bin/exportfs;

  • 共享资源的日志文件: /var/lib/nfs/*tab;

  • 客户端查询共享资源命令: /usr/sbin/showmount;

  • 端口配置: /etc/sysconfig/nfs。

1.2 共享配置

在NFS服务器端的主要配置文件为/etc/exports时,通过此配置文件可以设置共享文件目录。每条配置记录由NFS共享目录、NFS客户端地址和参数这3部分组成,格式如下:

[NFS共享目录] [NFS客户端地址1(参数1,参数2,参数3……)] [客户端地址2(参数1,参数2,参数3……)]

  • NFS共享目录:服务器上共享出去的文件目录;

  • NFS客户端地址:允许其访问的NFS服务器的客户端地址,可以是客户端IP地址,也可以是一个网段(192.168.64.0/24);

  • 访问参数:括号中逗号分隔项,主要是一些权限选项。

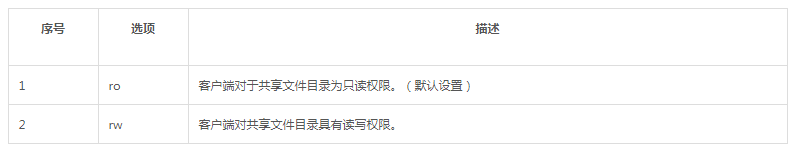

1)访问权限参数

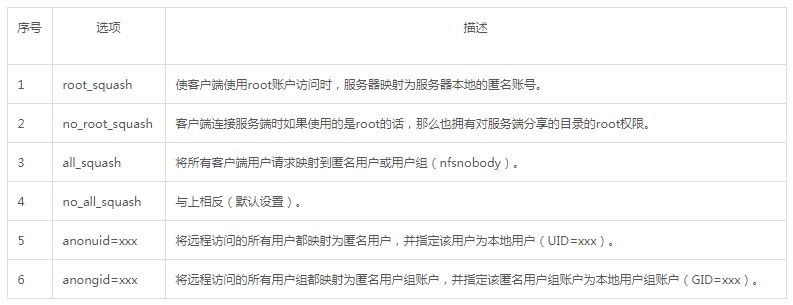

2)用户映射参数 图表

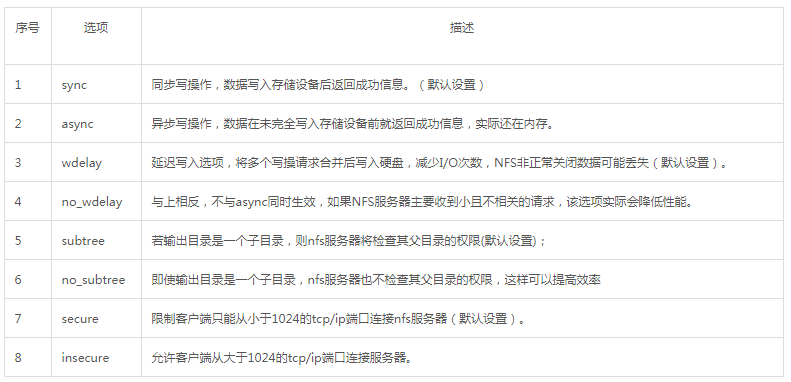

3)其它配置参数 图表

2

NFS服务端配置

在nfs作为网络文件存储系统前,首先,需要安装nfs和rpcbind服务;接着,需要创建使用共享目录的用户;然后,需要对共享目录进行配置,这是其中相对重要和复杂的一个步骤;最后,需要启动rpcbind和nfs服务,以供应用使用。

2.1 安装nfs服务

1)通过yum目录安装nfs服务和rpcbind服务:

  1. $ yum -y install nfs-utils rpcbind

2)检查nfs服务是否正常安装

  1. $ rpcinfo -p localhost

2.2 创建用户

为NFS服务其添加用户,并创建共享目录,以及设置用户设置共享目录的访问权限:

  1. $ useradd  nfs

  2. $ mkdir -p /nfs-share

  3. $ chmod a+w /nfs-share

2.3 配置共享目录

在nfs服务器中为客户端配置共享目录:

  1. $ echo "/nfs-share 172.16.0.0(rw,async,no_root_squash)" >> /etc/exports

通过执行如下命令是配置生效:

  1. $exportfs -r

2.4 启动服务

1)由于必须先启动rpcbind服务,再启动nfs服务,这样才能让nfs服务在rpcbind服务上注册成功:

  1. $ systemctl start rpcbind

2)启动nfs服务:

  1. $ systemctl start nfs-server

3)设置rpcbind和nfs-server开机启动:

  1. $ systemctl enable rpcbind

  2. $ systemctl enable nfs-server

2.5 检查nfs服务是否正常启动

  1. $ showmount -e localhost

  2. $ mount -t nfs 127.0.0.1:/data /mnt

3

NFS作为Volume

nfs可以直接作为存储卷使用,下面是一个redis部署的YAML配置文件。在此示例中,redis在容器中的持久化数据保存在/data目录下;存储卷使用nfs,nfs的服务地址为:192.168.8.150,存储路径为:/k8s-nfs/redis/data。容器通过volumeMounts.name的值确定所使用的存储卷。

  1. apiVersion: apps/v1 # for versions before 1.9.0 use apps/v1beta2

  2. kind: Deployment

  3. metadata:

  4.  name: redis

  5. spec:

  6.  selector:

  7.    matchLabels:

  8.      app: redis

  9.  revisionHistoryLimit: 2

  10.  template:

  11.    metadata:

  12.      labels:

  13.        app: redis

  14.    spec:

  15.      containers:

  16.      # 应用的镜像

  17.      - image: redis

  18.        name: redis

  19.        imagePullPolicy: IfNotPresent

  20.        # 应用的内部端口

  21.        ports:

  22.        - containerPort: 6379

  23.          name: redis6379

  24.        env:

  25.        - name: ALLOW_EMPTY_PASSWORD

  26.          value: "yes"

  27.        - name: REDIS_PASSWORD

  28.          value: "redis"

  29.        # 持久化挂接位置,在docker中

  30.        volumeMounts:

  31.        - name: redis-persistent-storage

  32.          mountPath: /data

  33.      volumes:

  34.      # 宿主机上的目录

  35.      - name: redis-persistent-storage

  36.        nfs:

  37.          path: /k8s-nfs/redis/data

  38.          server: 192.168.8.150

4

NFS作为PersistentVolum

在Kubernetes当前版本的中,可以创建类型为nfs的持久化存储卷,用于为PersistentVolumClaim提供存储卷。在下面的PersistenVolume YAML配置文件中,定义了一个名为nfs-pv的持久化存储卷,此存储卷提供了5G的存储空间,只能由一个PersistentVolumClaim进行可读可写操作。此持久化存储卷使用的nfs服务器地址为192.168.5.150,存储的路径为/tmp。

  1. apiVersion: v1

  2. kind: PersistentVolume

  3. metadata:

  4.  name: nfs-pv

  5. spec:

  6.  capacity:

  7.    storage: 5Gi

  8.  volumeMode: Filesystem

  9.  accessModes:

  10.  - ReadWriteOnce

  11.  persistentVolumeReclaimPolicy: Recycle

  12.  storageClassName: slow

  13.  mountOptions:

  14.  - hard

  15.  - nfsvers=4.1

  16.  # 此持久化存储卷使用nfs插件

  17.  nfs:

  18.    # nfs共享目录为/tmp

  19.    path: /tmp

  20.    # nfs服务器的地址

  21.    server: 192.168.5.150

通过执行如下的命令可以创建上述持久化存储卷:

  1. $ kubectl create -f {path}/nfs-pv.yaml

存储卷创建成功后将处于可用状态,等待PersistentVolumClaim使用。PersistentVolumClaim会通过访问模式和存储空间自动选择合适存储卷,并与其进行绑定。

5

NFS作为动态存储提供

5.1 部署nfs-provisioner

为nfs-provisioner实例选择存储状态和数据的存储卷,并将存储卷挂接到容器的/export 命令。

  1. ...

  2. volumeMounts:

  3.    - name: export-volume

  4.      mountPath: /export

  5. volumes:

  6.  - name: export-volume

  7.    hostPath:

  8.      path: /tmp/nfs-provisioner

  9. ...

为StorageClass选择一个供应者名称,并在deploy/kubernetes/deployment.yaml进行设置。

  1. args:

  2.  - "-provisioner=example.com/nfs"

  3. ...

完整的deployment.yaml文件内容如下:

  1. kind: Service

  2. apiVersion: v1

  3. metadata:

  4.  name: nfs-provisioner

  5.  labels:

  6.    app: nfs-provisioner

  7. spec:

  8.  ports:

  9.    - name: nfs

  10.      port: 2049

  11.    - name: mountd

  12.      port: 20048

  13.    - name: rpcbind

  14.      port: 111

  15.    - name: rpcbind-udp

  16.      port: 111

  17.      protocol: UDP

  18.  selector:

  19.    app: nfs-provisioner

  20. ---

  21. apiVersion: extensions/v1beta1

  22. kind: Deployment

  23. metadata:

  24.  name: nfs-provisioner

  25. spec:

  26.  replicas: 1

  27.  strategy:

  28.    type: Recreate

  29.  template:

  30.    metadata:

  31.      labels:

  32.        app: nfs-provisioner

  33.    spec:

  34.      containers:

  35.        - name: nfs-provisioner

  36.          image: quay.io/kubernetes_incubator/nfs-provisioner:v1.0.8

  37.          ports:

  38.            - name: nfs

  39.              containerPort: 2049

  40.            - name: mountd

  41.              containerPort: 20048

  42.            - name: rpcbind

  43.              containerPort: 111

  44.            - name: rpcbind-udp

  45.              containerPort: 111

  46.              protocol: UDP

  47.          securityContext:

  48.            capabilities:

  49.              add:

  50.                - DAC_READ_SEARCH

  51.                - SYS_RESOURCE

  52.          args:

  53.            # 定义提供者的名称,存储类通过此名称指定提供者

  54.            - "-provisioner=nfs-provisioner"

  55.          env:

  56.            - name: POD_IP

  57.              valueFrom:

  58.                fieldRef:

  59.                  fieldPath: status.podIP

  60.            - name: SERVICE_NAME

  61.              value: nfs-provisioner

  62.            - name: POD_NAMESPACE

  63.              valueFrom:

  64.                fieldRef:

  65.                  fieldPath: metadata.namespace

  66.          imagePullPolicy: "IfNotPresent"

  67.          volumeMounts:

  68.            - name: export-volume

  69.              mountPath: /export

  70.      volumes:

  71.        - name: export-volume

  72.          hostPath:

  73.            path: /srv

在设置好deploy/kubernetes/deployment.yaml文件后,通过kubectl create命令在Kubernetes集群中部署nfs-provisioner。

  1. $ kubectl create -f {path}/deployment.yaml

5.2 创建StorageClass

下面是example-nfs的StorageClass配置文件,此配置文件定义了一个名称为nfs-storageclass的存储类,此存储类的提供者为nfs-provisioner。

  1. apiVersion: storage.k8s.io/v1

  2. kind: StorageClass

  3. metadata:

  4.  name: nfs-storageclass

  5.  provisioner: nfs-provisioner

通过kubectl create -f命令使用上面的配置文件创建:

  1. $ kubectl create -f deploy/kubernetes/class.yaml

  2. storageclass “example-nfs” created

在存储类被正确创建后,就可以创建PersistenetVolumeClaim来请求StorageClass,而StorageClass将会为PersistenetVolumeClaim自动创建一个可用PersistentVolume。

5.3 创建PersistenetVolumeClaim

PersistenetVolumeClaim是对PersistenetVolume的声明,即PersistenetVolume为存储的提供者,而PersistenetVolumeClaim为存储的消费者。下面是PersistentVolumeClaim的YAML配置文件,此配置文件通过metadata.annotations[].volume.beta.kubernetes.io/storage-class字段指定所使用的存储储类。

在此配置文件中,使用nfs-storageclass存储类为PersistenetVolumeClaim创建PersistenetVolume,所要求的PersistenetVolume存储空间大小为1Mi,可以被多个容器进行读取和写入操作。

  1. apiVersion: v1

  2. kind: PersistentVolumeClaim

  3. metadata:

  4.  name: nfs-pvc

  5.  annotations:

  6.    volume.beta.kubernetes.io/storage-class: "nfs-storageclass"

  7. spec:

  8.  accessModes:

  9.  - ReadWriteMany

  10.  resources:

  11.    requests:

  12.      storage: 1Mi

通过kubectl create命令创建上述的持久化存储卷声明:

  1. $ kubectl create -f {path}/claim.yaml

5.4 创建使用PersistenVolumeClaim的部署

在这里定义名为busybox-deployment的部署YAML配置文件,使用的镜像为busybox。基于busybox镜像的容器需要对/mnt目录下的数据进行持久化,在YAML文件指定使用名称为nfs的PersistenVolumeClaim对容器的数据进行持久化。

  1. # This mounts the nfs volume claim into /mnt and continuously

  2. # overwrites /mnt/index.html with the time and hostname of the pod.

  3. apiVersion: v1

  4. kind: Deployment

  5. metadata:

  6.  name: busybox-deployment

  7. spec:

  8.  replicas: 2

  9.  selector:

  10.    name: busybox-deployment

  11.  template:

  12.    metadata:

  13.      labels:

  14.        name: busybox-deployment

  15.    spec:

  16.      containers:

  17.      - image: busybox

  18.        command:

  19.        - sh

  20.        - -c

  21.        - 'while true; do date > /mnt/index.html; hostname >> /mnt/index.html; sleep $(($RANDOM % 5 + 5)); done'

  22.        imagePullPolicy: IfNotPresent

  23.        name: busybox

  24.        volumeMounts:

  25.        # name must match the volume name below

  26.        - name: nfs

  27.          mountPath: "/mnt"

  28.     #

  29.     volumes:

  30.     - name: nfs

  31.       persistentVolumeClaim:

  32.         claimName: nfs-pvc

通过kubectl create创建busy-deployment部署:

  1. $ kubectl create -f {path}/nfs-busybox-deployment.yaml
