13、Visitor 访问者模式 访问数据结构并处理数据 行为型设计模式

1、模式的定义与特点

访问者（Visitor）模式的定义：将作用于某种数据结构中的各元素的操作分离出来封装成独立的类，使其在不改变数据结构的前提下可以添加作用于这些元素的新的操作，为数据结构中的每个元素提供多种访问方式。它将对数据的操作与数据结构进行分离，是行为类模式中最复杂的一种模式。

访问者（Visitor）模式是一种对象行为型模式，

其主要优点如下

扩展性好。能够在不修改对象结构中的元素的情况下，为对象结构中的元素添加新的功能。复用性好。可以通过访问者来定义整个对象结构通用的功能，从而提高系统的复用程度。灵活性好。访问者模式将数据结构与作用于结构上的操作解耦，使得操作集合可相对自由地演化而不影响系统的数据结构。符合单一职责原则。访问者模式把相关的行为封装在一起，构成一个访问者，使每一个访问者的功能都比较单一。

主要缺点如下

增加新的元素类很困难。在访问者模式中，每增加一个新的元素类，都要在每一个具体访问者类中增加相应的具体操作，这违背了“开闭原则”。破坏封装。访问者模式中具体元素对访问者公布细节，这破坏了对象的封装性。违反了依赖倒置原则。访问者模式依赖了具体类，而没有依赖抽象类。

2、示例代码

定义Element接口

 package cn.design.behavior.visitor;

 /**
  * @author lin
  * @version 1.0
  * @date 2020-07-27 16:15
  * @Description TODO
  */
 public interface Element {
     void accept(Visitor visitor);
 }


定义Compute类

 package cn.design.behavior.visitor;

 import cn.design.create.abstractfactory.clone.User;

 /**
  * @author lin
  * @version 1.0
  * @date 2020-07-27 16:33
  * @Description TODO
  */
 public class Compute implements Element {
     User user = new User();
     int cpu = 300;
     int board = 150;
     int memory = 50;

     @Override
     public void accept(Visitor visitor) {
         visitor.visit(this);
    }

     /**
      * 原始方法
      */
     public void visit() {
         // 如果为学生
         if (user.obj.equals("stu")) {
             this.cpu -= 20;
            this.board -= 20;
            this.memory -= 20;
            System.out.println("全系优惠20元," + this.toString());
       } else if (user.obj.equals("adu")) {
            this.cpu -= 10;
            this.board -= 10;
            this.memory -= 10;
            System.out.println("全系优惠10元," + this.toString());
       } else {
            this.cpu -= 5;
            this.board -= 5;
            this.memory -= 5;
            System.out.println("全系优惠10元," + this.toString());
       }
   }

    @Override
    public String toString() {
        return "Compute{" +
                "cpu=" + cpu +
                ", board=" + board +
                ", memory=" + memory +
                '}';
   }

}

定义Visitor接口

 package cn.design.behavior.visitor;

 /**
  * @author lin
  * @version 1.0
  * @date 2020-07-27 16:18
  * @Description TODO
  */
 public interface Visitor {

     void visit(Compute e);

 }


定义StudentVisitor类

 package cn.design.behavior.visitor;

 /**
  * @author lin
  * @version 1.0
  * @date 2020-07-27 16:24
  * @Description 学生访问者
  */
 public class StudentVisitor implements Visitor {
     @Override
     public void visit(Compute element) {
         element.cpu -= 20;
         element.board -= 20;
         element.memory -= 20;
         System.out.println("全系优惠20元," + element.toString());
    }
 }


定义AdultVisitor类

 package cn.design.behavior.visitor;

 /**
  * @author lin
  * @version 1.0
  * @date 2020-07-27 16:25
  * @Description 成人 访问者
  */
 public class AdultVisitor implements Visitor {
     @Override
     public void visit(Compute element) {

         element.cpu -= 10;
         element.board -= 10;
         element.memory -= 10;
         System.out.println("全系优惠10元," + element.toString());
    }
 }


定义VisitorMain类

 package cn.design.behavior.visitor;


 import cn.design.create.abstractfactory.clone.User;

 /**
  * @author lin
  * @version 1.0
  * @date 2020-07-27 14:40
  * @Description VJTe 访问者
  */
 public class VisitorMain {
     public static void main(String[] args) {
         User user = new User("小花", 15, "stu");
         // 1 通过if 方式
         Compute compute = new Compute();
         compute.user = user;
         compute.visit();

         // 2 通过 访问者
         Compute compute2 = new Compute();
         compute2.user = user;
         StudentVisitor v2 = new StudentVisitor();
        v2.visit(compute2);
        AdultVisitor v3 = new AdultVisitor();
        Compute compute3 = new Compute();
        compute3.user = user;
        v3.visit(compute3);
   }
}

运行结果如下

 全系优惠20元,Compute{cpu=280, board=130, memory=30}
 全系优惠20元,Compute{cpu=280, board=130, memory=30}
 全系优惠10元,Compute{cpu=290, board=140, memory=40}

3、抽象语法树之asm

详细去看 https://asm.org/ 官网

 ASM 库就是 Visitor 模式的典型应用。

3.1 ASM 中几个重要的类

ClassReader

将字节数组或者 class 文件读入到内存当中，并以树的数据结构表示，树中的一个节点代表着 class 文件中的某个区域可以将 ClassReader 看作是 Visitor 模式中的访问者的实现类

ClassVisitor（抽象类）

ClassReader 对象创建之后，调用 ClassReader#accept() 方法，传入一个 ClassVisitor 对象。在 ClassReader 中遍历树结构的不同节点时会调用 ClassVisitor 对象中不同的 visit() 方法，从而实现对字节码的修改。在 ClassVisitor 中的一些访问会产生子过程，比如 visitMethod 会产生 MethodVisitor 的调用，visitField 会产生对 FieldVisitor 的调用，用户也可以对这些 Visitor 进行自己的实现，从而达到对这些子节点的字节码的访问和修改。

在 ASM 的访问者模式中，用户还可以提供多种不同操作的 ClassVisitor 的实现，并以责任链的模式提供给 ClassReader 来使用，而 ClassReader 只需要 accept 责任链中的头节点处的 ClassVisitor。

ClassWriter

ClassVisitor 的实现类，它是生成字节码的工具类，它一般是责任链中的最后一个节点，其之前的每一个 ClassVisitor 都是致力于对原始字节码做修改，而 ClassWriter 的操作则是老实得把每一个节点修改后的字节码输出为字节数组。

3.2 ASM 的工作流程

 ClassReader 读取字节码到内存中，生成用于表示该字节码的内部表示的树，ClassReader 对应于访问者模式中的元素
 组装 ClassVisitor 责任链，这一系列 ClassVisitor 完成了对字节码一系列不同的字节码修改工作，对应于访问者模式中的访问者 Visitor
 然后调用 ClassReader#accept() 方法，传入 ClassVisitor 对象，此 ClassVisitor 是责任链的头结点，经过责任链中每一个 ClassVisitor 的对已加载进内存的字节码的树结构上的每个节点的访问和修改
 最后，在责任链的末端，调用 ClassWriter 这个 visitor 进行修改后的字节码的输出工作

3.3自定义ClassPrinter类

 package cn.design.behavior.visitor;

 import jdk.internal.org.objectweb.asm.ClassReader;
 import jdk.internal.org.objectweb.asm.ClassVisitor;
 import jdk.internal.org.objectweb.asm.FieldVisitor;
 import jdk.internal.org.objectweb.asm.MethodVisitor;

 import java.io.IOException;
 import java.lang.reflect.Field;

 import static jdk.internal.org.objectweb.asm.Opcodes.ASM4;

 /**
  * @author lin
  * @version 1.0
  * @date 2020-07-27 17:00
  * @Description TODO
  */
 public class ClassPrinter extends ClassVisitor {
     public ClassPrinter() {
        super(ASM4);
   }

    @Override
    public void visit(int version, int access, String name, String signature, String superName, String[] interfaces) {
        System.out.println(name + "extends " + superName + "{");
   }

    @Override
    public FieldVisitor visitField(int access, String name, String descriptor, String signature, Object value) {
        System.out.println("   " + name);
        return null;
   }

    @Override
    public MethodVisitor visitMethod(int access, String name, String descriptor, String signature, String[] exceptions) {
        System.out.println("   " + name + " () ");
        return null;
   }

    @Override
    public void visitEnd() {
        System.out.println("}");
   }

    public static void main(String[] args) throws IOException {
        ClassPrinter cp = new ClassPrinter();
        // 第一种方式 内部 反射
        ClassReader cr = new ClassReader("java.lang.String");
        // 第二章方式 .class 方式
        ClassReader cr3 = new ClassReader(ClassPrinter.class.getClassLoader().getResourceAsStream("cn/design/behavior/visitor/Compute.class"));
        cr.accept(cp, 0);
        cr3.accept(cp, 0);
   }

}

运行结果如下

java/lang/Stringextends java/lang/Object{   value    .......    valueOf ()    valueOf ()    intern ()    compareTo ()    <clinit> () }cn/design/behavior/visitor/Computeextends java/lang/Object{   user   cpu   board   memory    <init> ()    accept ()    visit ()    toString () }

进程已结束,退出代码0

4、Visitor 模式

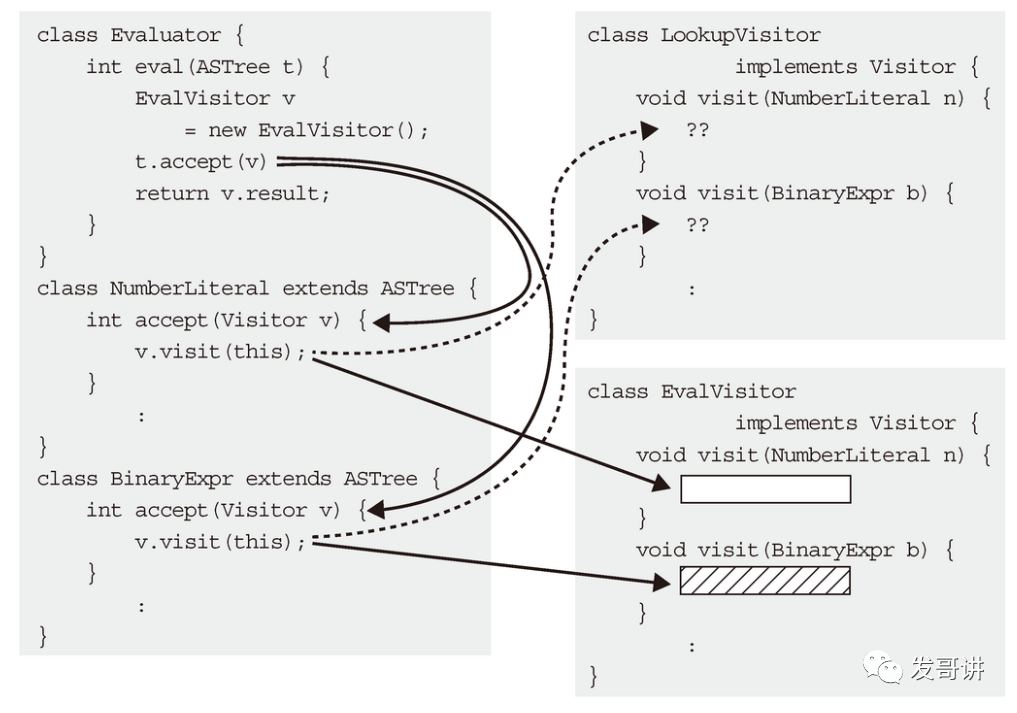

我们需要为各个类逐一定义 accept 这一通用的方法作为替代。另一方面，具体的处理操作将由 Visitor 类型的对象中的方法实现。accept 方法将接收该对象作为参数，选择该对象中合适的 visit 方法并执行。这样一来，我们只需更改传递给 accept 方法的 Visitor 对象，就能轻松替换抽象语法树各节点类的处理操作。这就是 visitor 模式的核心思想。图 19.4 中的虚线表示由参数接收的 Visitor 对象的替换操作。

 EvalVisitor v = new EvalVisitor();
 t.accept(v);
 int res = v.result;


根据 visitor 模式改写抽象语法树的节点类

 public abstract class ASTree {
 public abstract void accept(Visitor v) throws Exception;
 }

 public class NumberLiteral extends ASTree {
    public Token value;
    public void accept(Visitor v) throws Exception {
        v.visit(this);
    }
 }
 public class BinaryExpr extends ASTree {
    public Token operator;
    public ASTree left, right;
    public void accept(Visitor v) throws Exception {
        v.visit(this);
    }
 }

Visitor 接口（Visitor.java）

 public interface Visitor {
    void visit(NumberLiteral n) throws Exception;
    void visit(BinaryExpr e) throws Exception;
 }

EvalVisitor 类（EvalVisitor.java）

 public class EvalVisitor implements Visitor {
    public int result;
    public void visit(NumberLiteral num) {
        result = num.value.getNumber();
    }
    public void visit(BinaryExpr e) throws Exception {
        String op = e.operator.getText();
        e.left.accept(this);
        int r1 = result;
        e.right.accept(this);
        if ("+".equals(op))
            result = r1 + result;
        else if ("*".equals(op))
            result = r1 * result;
        else
            throw new Exception("bad operator " + op);
   }
}

泛型

 public interface Visitor<R> {
    R visit(NumberLiteral n) throws Exception;
    R visit(BinaryExpr e) throws Exception;
 }

 public <R> R accept(Visitor<R> v) throws Exception {
    return v.visit(this);
 }

 public class EvalVisitor implements Visitor<Integer> { ... }

LookupVisitor 类（LookupVisitor.java）

 public class LookuplVisitor implements Visitor {
    private Symbols symbols;
    public LookuplVisitor(Symbols syms) { symbols = syms; }
    public void visit(NumberLiteral num) {
        symbols.put(num.value.getText());
    }
    public void visit(BinaryExpr e) throws Exception {
        e.left.accept(this);
        e.right.accept(this);
    }
 }

5、小结

应用场景

通常在以下情况可以考虑使用访问者（Visitor）模式。

1. 对象结构相对稳定，但其操作算法经常变化的程序。

2. 对象结构中的对象需要提供多种不同且不相关的操作，而且要避免让这些操作的变化影响对象的结构。

3. 对象结构包含很多类型的对象，希望对这些对象实施一些依赖于其具体类型的操作。

访问者模式是一个非常有意思的模式，因为自己需要得到数据就需要向被访者索取，如果能够一次索取成功，访问就结束了，如果还需要其他信息，则再次向被访问者索取，就这样知道拿到自己需要的所有数据。
