linux内存管理原理深入理解段式页式

https://blog.csdn.net/h674174380/article/details/75453750

其实一直没弄明白 linux 到底是 段页式  还是仅是段式内存管理

2017-07-20 08:52:39 楼下丶小黑 阅读数 6275



前一段时间看了《深入理解Linux内核》对其中的内存管理部分花了不少时间，但是还是有很多问题不是很清楚，最近又花了一些时间复习了一下，在这里记录下自己的理解和对Linux中内存管理的一些看法和认识。

　　我比较喜欢搞清楚一个技术本身的发展历程，简而言之就是这个技术是怎么发展而来的，在这个技术之前存在哪些技术，这些技术有哪些特点，为什么会被目前的技术所取代，而目前的技术又解决了之前的技术所存在的哪些问题。弄清楚了这些，我们才能比较清晰的把握某一项技术。有些资料在介绍某个概念的时候直接就介绍这个概念的意义，原理，而对其发展过程和背后的原理丝毫不提，仿佛这个技术从天上掉下来的一样。介于此，还是以内存管理的发展历程来讲述今天的主题。

　　首先，我必须要阐述一下这篇文章的主题是Linux内存管理中的分段和分页技术。

　　让我们来回顾一下历史，在早期的计算机中，程序是直接运行在物理内存上的。换句话说，就是程序在运行的过程中访问的都是物理地址。如果这个系统只运行一个程序，那么只要这个程序所需的内存不要超过该机器的物理内存就不会出现问题，我们也就不需要考虑内存管理这个麻烦事了，反正就你一个程序，就这么点内存，吃不吃得饱那是你的事情了。然而现在的系统都是支持多任务，多进程的，这样CPU以及其他硬件的利用率会更高，这个时候我们就要考虑到将系统内有限的物理内存如何及时有效的分配给多个程序了，这个事情本身我们就称之为内存管理。

　　下面举一个早期的计算机系统中，内存分配管理的例子，以便于大家理解。

　　假如我们有三个程序，程序A，B，C，程序A运行的过程中需要10M内存，程序B运行的过程中需要100M内存，而程序C运行的过程中需要20M内存。如果系统同时需要运行程序A和B，那么早期的内存管理过程大概是这样的，将物理内存的前10M分配给A，接下来的10M-110M分配给B。这种内存管理的方法比较直接，好了，假设我们这个时候想让程序C也运行，同时假设我们系统的内存只有128M，显然按照这种方法程序C由于内存不够是不能够运行的。大家知道可以使用虚拟内存的技术，内存空间不够的时候可以将程序不需要用到的数据交换到磁盘空间上去，已达到扩展内存空间的目的。下面我们来看看这种内存管理方式存在的几个比较明显的问题。就像文章一开始提到的，要很深层次的把握某个技术最好搞清楚其发展历程。

　　1．进程地址空间不能隔离

　　由于程序直接访问的是物理内存，这个时候程序所使用的内存空间不是隔离的。举个例子，就像上面说的A的地址空间是0-10M这个范围内，但是如果A中有一段代码是操作10M-128M这段地址空间内的数据，那么程序B和程序C就很可能会崩溃（每个程序都可以访问系统的整个地址空间）。这样很多恶意程序或者是木马程序可以轻而易举地破快其他的程序，系统的安全性也就得不到保障了，这对用户来说也是不能容忍的。

　　2. 内存使用的效率低

　　如上面提到的，如果我们要像让程序A、B、C同时运行，那么唯一的方法就是使用虚拟内存技术将一些程序暂时不用的数据写到磁盘上，在需要的时候再从磁盘读回内存。这里程序C要运行，将A交换到磁盘上去显然是不行的，因为程序是需要连续的地址空间的，程序C需要20M的内存，而A只有10M的空间，所以需要将程序B交换到磁盘上去，而B足足有100M，可以看到为了运行程序C我们需要将100M的数据从内存写到磁盘，然后在程序B需要运行的时候再从磁盘读到内存，我们知道IO操作比较耗时，所以这个过程效率将会十分低下。

　　3. 程序运行的地址不能确定

　　程序每次需要运行时，都需要在内存中分配一块足够大的空闲区域，而问题是这个空闲的位置是不能确定的，这会带来一些重定位的问题，重定位的问题确定就是程序中引用的变量和函数的地址，如果有不明白童鞋可以去查查编译愿意方面的资料。

　　内存管理无非就是想办法解决上面三个问题，如何使进程的地址空间隔离，如何提高内存的使用效率，如何解决程序运行时的重定位问题？

　　这里引用计算机界一句无从考证的名言：“计算机系统里的任何问题都可以靠引入一个中间层来解决。”

　　现在的内存管理方法就是在程序和物理内存之间引入了虚拟内存这个概念。虚拟内存位于程序和物理内存之间，程序只能看见虚拟内存，再也不能直接访问物理内存。每个程序都有自己独立的进程地址空间，这样就做到了进程隔离。这里的进程地址空间是指虚拟地址。顾名思义，既然是虚拟地址，也就是虚的，不是现实存在的地址空间。

　　既然我们在程序和物理地址空间之间增加了虚拟地址，那么就要解决怎么从虚拟地址映射到物理地址，因为程序最终肯定是运行在物理内存中的，主要有分段和分页两种技术。

　　分段(Segmentation)：这种方法是人们最开始使用的一种方法，基本思路是将程序所需要的内存地址空间大小的虚拟空间映射到某个物理地址空间。

　　段映射机制

　　每个程序都有其独立的虚拟的独立的进程地址空间，可以看到程序A和B的虚拟地址空间都是从0x00000000开始的。我们将两块大小相同的虚拟地址空间和实际物理地址空间一一映射，即虚拟地址空间中的每个字节对应于实际地址空间中的每个字节，这个映射过程由软件来设置映射的机制，实际的转换由硬件来完成。

　　这种分段的机制解决了文章一开始提到的3个问题中的进程地址空间隔离和程序地址重定位的问题。程序A和程序B有自己独立的虚拟地址空间，而且该虚拟地址空间被映射到了互相不重叠的物理地址空间，如果程序A访问虚拟地址空间的地址不在0x00000000-0x00A00000这个范围内，那么内核就会拒绝这个请求，所以它解决了隔离地址空间的问题。我们应用程序A只需要关心其虚拟地址空间0x00000000-0x00A00000，而其被映射到哪个物理地址我们无需关心，所以程序永远按照这个虚拟地址空间来放置变量，代码，不需要重新定位。

　　无论如何分段机制解决了上面两个问题，是一个很大的进步，但是对于内存效率问题仍然无能为力。因为这种内存映射机制仍然是以程序为单位，当内存不足时仍然需要将整个程序交换到磁盘，这样内存使用的效率仍然很低。那么，怎么才算高效率的内存使用呢。事实上，根据程序的局部性运行原理，一个程序在运行的过程当中，在某个时间段内，只有一小部分数据会被经常用到。所以我们需要更加小粒度的内存分割和映射方法，此时是否会想到Linux中的Buddy算法和slab内存分配机制呢，哈哈。另一种将虚拟地址转换为物理地址的方法分页机制应运而生了。

　　分页机制：

　　分页机制就是把内存地址空间分为若干个很小的固定大小的页，每一页的大小由内存决定，就像Linux中ext文件系统将磁盘分成若干个Block一样，这样做是分别是为了提高内存和磁盘的利用率。试想一下，如果将磁盘空间分成N等份，每一份的大小(一个Block)是1M，如果我想存储在磁盘上的文件是1K字节，那么其余的999字节是不是浪费了。所以需要更加细粒度的磁盘分割方式，我们可以将Block设置得小一点，这当然是根据所存放文件的大小来综合考虑的，好像有点跑题了，我只是想说，内存中的分页机制跟ext文件系统中的磁盘分割机制非常相似。

　　Linux中一般页的大小是4KB，我们把进程的地址空间按页分割，把常用的数据和代码页装载到内存中，不常用的代码和数据保存在磁盘中，我们还是以一个例子来说明,如下图：

进程虚拟地址空间、物理地址空间和磁盘之间的页映射关系

　　我们可以看到进程1和进程2的虚拟地址空间都被映射到了不连续的物理地址空间内(这个意义很大，如果有一天我们的连续物理地址空间不够，但是不连续的地址空间很多，如果没有这种技术，我们的程序就没有办法运行)，甚至他们共用了一部分物理地址空间，这就是共享内存。

　　进程1的虚拟页VP2和VP3被交换到了磁盘中，在程序需要这两页的时候，Linux内核会产生一个缺页异常，然后异常管理程序会将其读到内存中。

　　这就是分页机制的原理，当然Linux中的分页机制的实现还是比较复杂的，通过了页全局目录，页上级目录，页中级目录，页表等几级的分页机制来实现的，但是基本的工作原理是不会变的。

　　分页机制的实现需要硬件的实现，这个硬件名字叫做MMU(Memory Management Unit)，他就是专门负责从虚拟地址到物理地址转换的，也就是从虚拟页找到物理页。

该博文参考国嵌视频和http://www.cnblogs.com/image-eye/archive/2011/07/13/2105765.html，在此感谢作者。

一、地址类型

物理地址：CPU通过地址总线的寻址，找到真实的物理内存对应地址。

逻辑地址：程序代码经过编译后出现在 汇编程序中地址。

线性地址（虚拟地址）：在32位CPU架构下，可以表示4G的地址空间，用16进制表示就是0x00000000---0Xffff ffff

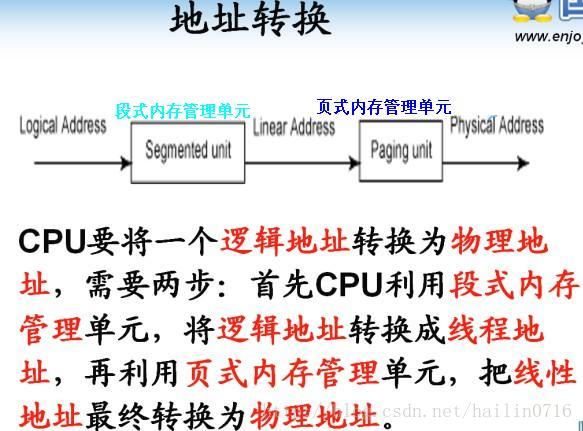

他们之间关系？

二、段式管理、页式管理

2.1段式管理

2.2.1段式管理（16位CPU）

16位CPU内部拥有20位的地址线，它的寻址范围2^20即1M的内存空间，但是16位CPU用于存放地址的寄存器（IP，sp）只有16位，即只能访问64K内存空间。

如何使用16地址寄存器访问1M内存空间？？

为了能够访问1M的内存空间，CPU采用内存分段的管理模式，并在CPU内部加入了段寄存器。16位CPU将1M内存空间分为若干逻辑段，每个逻辑段的要求如下：

1、  逻辑段的起始地址（段地址）必须是16倍数，即最后4个二进制必须全部为0

2、  逻辑段的最大容量为64K（why？因为16位CPU存放地址寄存器只有16位）

物理地址的形成方式：

由于段地址必须是16倍数，所以值一般形式为XXXX0H,即前16位二进制是变化的，后四位是固定的0，鉴于段地址的这种特性，可以只保存前16位二进制位来保存整个段基地址，所以每次使用时要段寄存器乘以16得到实际段地址。

逻辑地址=段基地址：偏移地址

其中：段基地址保存到段寄存器中，偏移地址保存另个寄存器中

线性地址= 段基地址*16+偏移地址

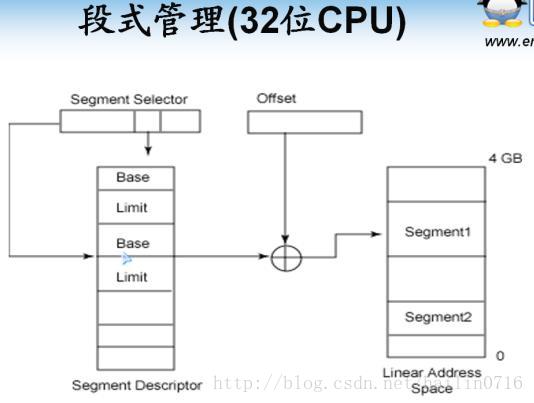

2.2.2段式管理（32位CPU）

在32位CPU两种工作方式：由实模式和保护模式组成。

1、  实模式：内存管理与 16位CPU是一致的。

2、  保护模式：(一般X86运行模式)

段基地址长达32位，每个段的最大容量可达4G，段寄存器的值时段地址的“选择器”（selecor），用该“选择器”从内存中得到一个32位的段地址，存储单元的

物理地址=该段基地址（Base）+段内偏移地址（offset）

2.2页式管理（分页管理）

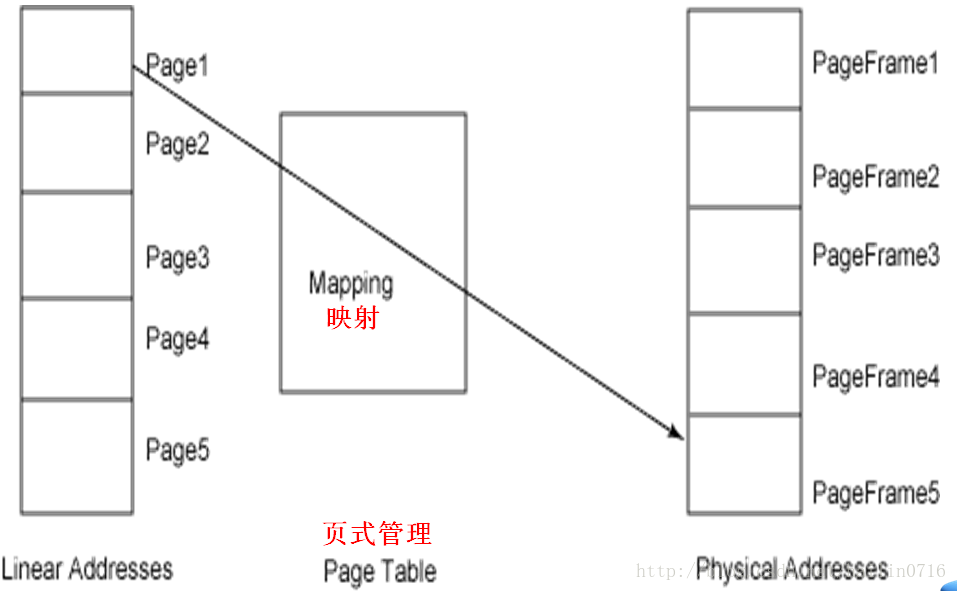

概念

1、  线性地址页：从管理和效率的角度出发，线性地址被分为固定长度的组，称为页（page）。例如32位机器，线性地址最大可为4G，如果用4KB为页容量，这样将线性地址划分为2^20个页。

2、  物理页：另一类“页”，称为“物理页”，或者是“页框、页帧”。分页单元把所有的物理内存也划分为固定长度的管理单位，它的长度一般与线性地址页是相同。

如何将两者之间的映射？通过页式管理实现映射。

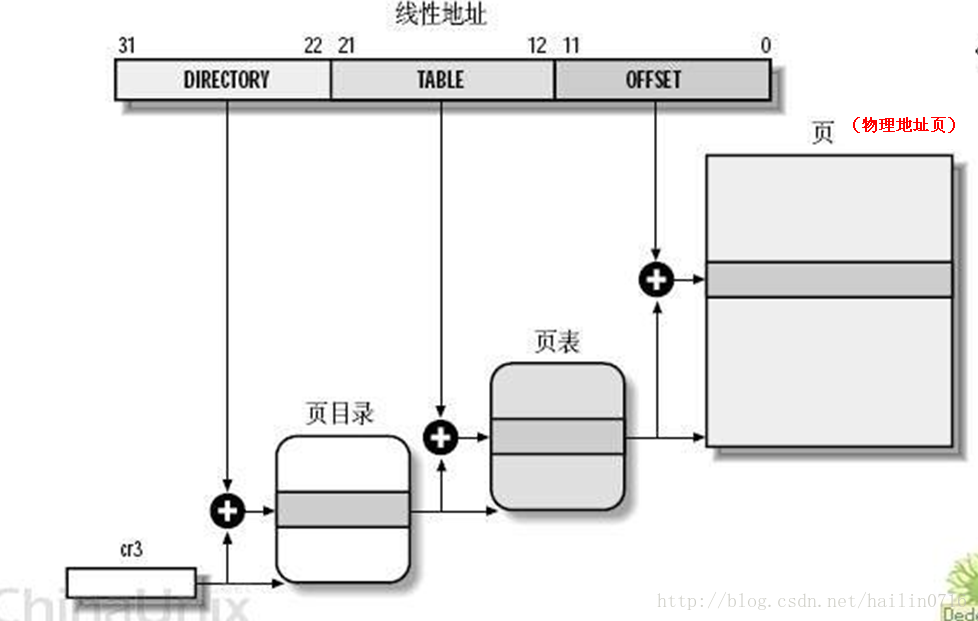

页式管理具体流程：

说明：

1、  分页单元中，页目录的地址放在CPU的CR3寄存器中，是进行地址转换的起始点。

2、  每个进程，都有其独立的虚拟地址空间，运行一个进程，首先需要将它的页目录地址放到CR3寄存器中，将其他进程保存下来。

3、  每一个32位的线性地址被划分三部分：页目录索引（10位）:页表索引（10位）:偏移（12位）

下面是地址转换的步骤：

第一步：装入进程的页目录地址（操作系统在调度进程时，把这个地址装入CR3）

第二步：根据线性地址前十位，在页目录中，找到对应的索引项 即页表地址。

第三步：根据线性地址中间十位，在页表中，找到对应的索引项 即页的起始地址。

第四步：将页的起始地址与线性地址最后12位相加，等到物理地址。

1、  这样的二级模式是否支持寻址4G的物理地址空间？为什么？

支持。因为页目录支持寻址2^10个页表，每个页表支持寻址2^10个页，每个页由2^12=4Kbyte组成，即2^10* 2^10*2^12=4Gbyte满足。

2、  由上图物理地址的页容量多大？有什么决定的？

在二级模式下，页容量由线性地址[bit11:0]决定，页容量=2^12=4Kbyte。

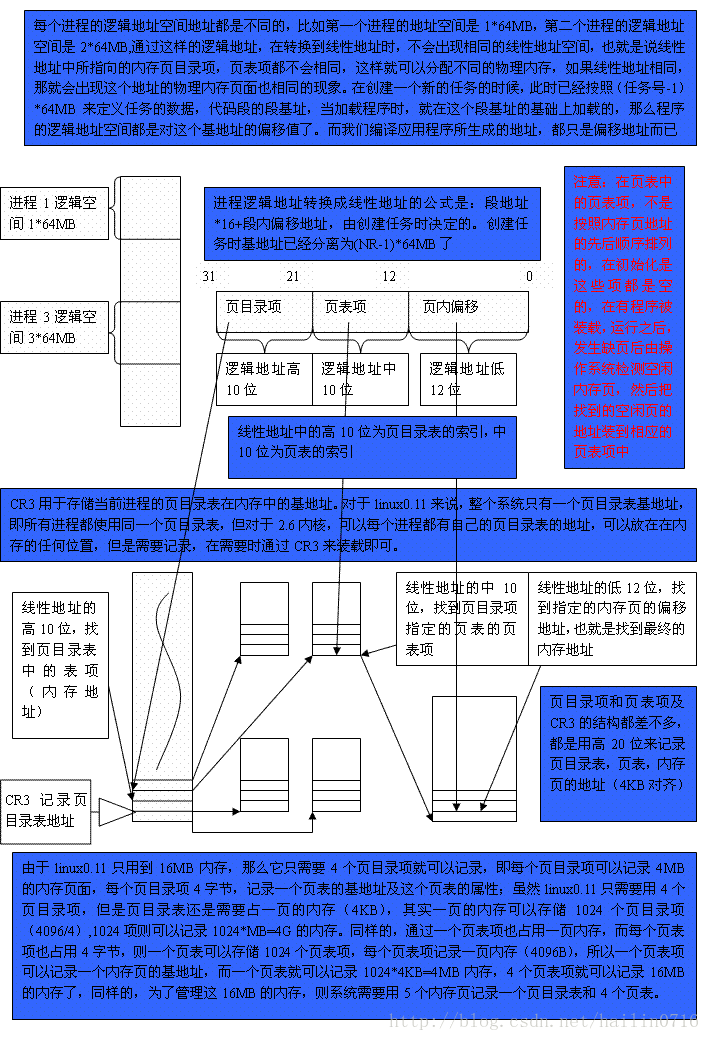

根据上面的分段管理和分页管理，得出下图

该图源于/www.cnblogs.com/image-eye/archive/2011/07/13/2105765.html博客

三、linux内存管理

Linux内核的设计并没有全部采用intel所提供的段机制，仅仅是有限度使用了分段机制。这不仅简化了linux内核的设计，而且为了把linux移植到其他平台创造了条件，因为很多RISC处理器并不支持段机制。

为什么是linux内核设计有限度使用分段机制？

因为linux内核中内存管理中：所有的段的基地址均为0，即每个段的逻辑地址与线性地址保持一致（即逻辑地址的偏移量值与线性线性的地址值相同），而完成利用了分页机制。

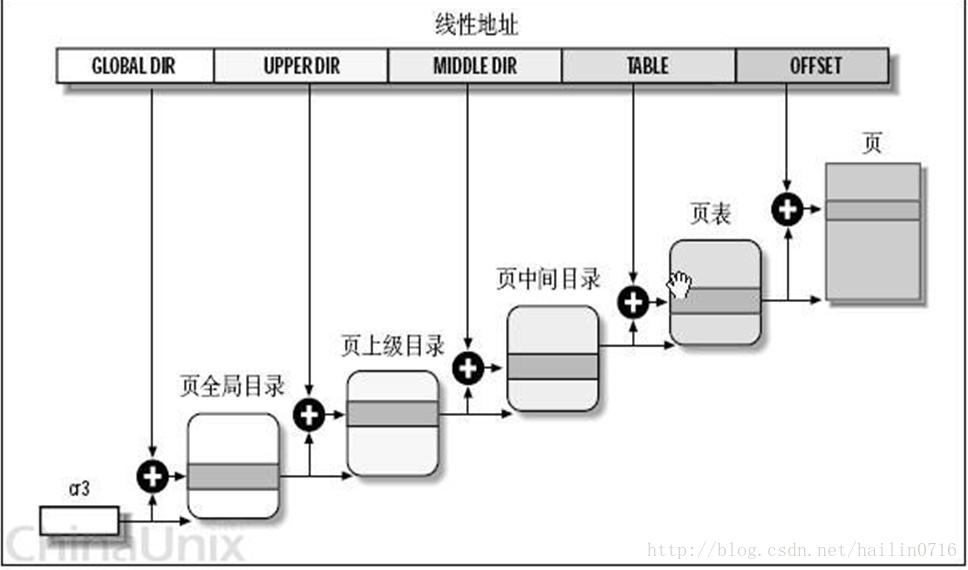

前面介绍的i386的二级页管理架构，有些CPU使用三级或四级架构。在linux2.6.29内核为每种CPU提供统一界面，四级页管理架构，来兼容二级三级 四级管理架构的CPU。四级架构详见下面：

其中：

1、页全局目录（page global directory）：多级页表的抽象最高层

2、页上级目录（page upper directory）：即pud

3、页中间目录( page middle directory):即pmd 页表的中间层

4、页表（page table entry）:pte

5、页:即具体物理地址

1. 虚拟地址、物理地址、逻辑地址、线性地址

　虚拟地址又叫线性地址。linux没有采用分段机制，所以逻辑地址和虚拟地址（线性地址）（在用户态，内核态逻辑地址专指下文说的线性偏移前的地址）是一个概念。物理地址自不必提。内核的虚拟地址和物理地址，大部分只差一个线性偏移量。用户空间的虚拟地址和物理地址则采用了多级页表进行映射，但仍称之为线性地址。

2. DMA/HIGH_MEM/NROMAL 分区

在x86结构中，Linux内核虚拟地址空间划分0~3G为用户空间，3~4G为内核空间(注意，内核可以使用的线性地址只有1G)。内核虚拟空间（3G~4G）又划分为三种类型的区：
ZONE_DMA 3G之后起始的16MB
ZONE_NORMAL 16MB~896MB
ZONE_HIGHMEM 896MB ~1G

由于内核的虚拟和物理地址只差一个偏移量：物理地址 = 逻辑地址 – 0xC0000000。所以如果1G内核空间完全用来线性映射，显然物理内存也只能访问到1G区间，这显然是不合理的。HIGHMEM就是为了解决这个问题，专门开辟的一块不必线性映射，可以灵活定制映射，以便访问1G以上物理内存的区域。从网上扣来一图，

高端内存的划分，又如下图，

内核直接映射空间 PAGE_OFFSET~VMALLOC_START，kmalloc和__get_free_page()分配的是这里的页面。二者是借助slab分配器，直接分配物理页再转换为逻辑地址（物理地址连续）。适合分配小段内存。此区域 包含了内核镜像、物理页框表mem_map等资源。

内核动态映射空间 VMALLOC_START~VMALLOC_END，被vmalloc用到，可表示的空间大。

内核永久映射空间 PKMAP_BASE ~ FIXADDR_START，kmap

内核临时映射空间 FIXADDR_START~FIXADDR_TOP，kmap_atomic

3.伙伴算法和slab分配器

伙伴Buddy算法解决了外部碎片问题.内核在每个zone区管理着可用的页面，按2的幂级（order）大小排成链表队列，存放在free_area数组。

具体buddy管理基于位图，其分配回收页面的算法描述如下，

buddy算法举例描述:

假设我们的系统内存只有16个页面RAM。因为RAM只有16个页面，我们只需用四个级别（orders）的伙伴位图（因为最大连续内存大小为16个页面），如下图所示。

order（0）bimap有8个bit位（页面最多16个页面，所以16/2）

order（1）bimap有4个bit位（order（0）bimap有8个bit位，所以8/2）；

也就是order（1）第一块由两个页框page1 与page2组成与order（1）第2块由两个页框page3 与page4组成，这两个块之间有一个bit位

order（2）bimap有2个bit位（order（1）bimap有4个bit位，所以4/2）

order（3）bimap有1个bit位（order（2）bimap有4个bit位，所以2/2）

在order（0），第一个bit表示开始的2个页面，第二个bit表示接下来的2个页面，以此类推。因为页面4已分配，而页面5空闲，故第三个bit为1。

同样在order（1）中，bit3是1的原因是一个伙伴完全空闲（页面8和9），和它对应的伙伴（页面10和11）却并非如此，故以后回收页面时，可以合并。

分配过程

当我们需要order（1）的空闲页面块时，则执行以下步骤：

1、初始空闲链表为：

order(0): 5, 10

order(1): 8 [8,9]

order(2): 12 [12,13,14,15]

order(3):

2、从上面空闲链表中，我们可以看出，order（1）链表上，有一个空闲的页面块，把它分配给用户，并从该链表中删除。

3、当我们再需要一个order（1）的块时，同样我们从order（1）空闲链表上开始扫描。

4、若在order（1）上没有空闲页面块，那么我们就到更高的级别（order）上找，order（2）。

5、此时（order（1）上没有空闲页面块）有一个空闲页面块，该块是从页面12开始。该页面块被分割成两个稍微小一些order（1）的页面块，[12，13]和[14，15]。[14，15]页面块加到order（1）空闲链表中，同时[12，13]页面块返回给用户。

6、最终空闲链表为：

order(0): 5, 10

order(1): 14 [14,15]

order(2):

order(3):

回收过程

当我们回收页面11（order 0）时，则执行以下步骤：

1、找到在order（0）伙伴位图中代表页面11的位，计算使用下面公示：

index = page_idx >> (order + 1)

= 11 >> (0 + 1)

= 5

2、检查上面一步计算位图中相应bit的值。若该bit值为1，则和我们临近的，有一个空闲伙伴。Bit5的值为1（注意是从bit0开始的，Bit5即为第6bit），因为它的伙伴页面10是空闲的。

3、现在我们重新设置该bit的值为0，因为此时两个伙伴（页面10和页面11）完全空闲。

4、我们将页面10，从order（0）空闲链表中摘除。

5、此时，我们对2个空闲页面（页面10和11，order（1））进行进一步操作。

6、新的空闲页面是从页面10开始的，于是我们在order（1）的伙伴位图中找到它的索引，看是否有空闲的伙伴，以进一步进行合并操作。使用第一步中的计算公司，我们得到bit 2（第3位）。

7、Bit 2（order（1）位图）同样也是1，因为它的伙伴页面块（页面8和9）是空闲的。

8、重新设置bit2（order（1）位图）的值，然后在order（1）链表中删除该空闲页面块。

9、现在我们合并成了4页面大小（从页面8开始）的空闲块，从而进入另外的级别。在order（2）中找到伙伴位图对应的bit值，是bit1，且值为1，需进一步合并（原因同上）。

10、从oder（2）链表中摘除空闲页面块（从页面12开始），进而将该页面块和前面合并得到的页面块进一步合并。现在我们得到从页面8开始，大小为8个页面的空闲页面块。

11、我们进入另外一个级别，order（3）。它的位索引为0，它的值同样为0。这意味着对应的伙伴不是全部空闲的，所以没有再进一步合并的可能。我们仅设置该bit为1，然后将合并得到的空闲页面块放入order（3）空闲链表中。

12、最终我们得到大小为8个页面的空闲块，

buddy避免内部碎片的努力

物理内存的碎片化一直是Linux操作系统的弱点之一，尽管已经有人提出了很多解决方法，但是没有哪个方法能够彻底的解决，memory buddy分配就是解决方法之一。 我们知道磁盘文件也有碎片化问题，但是磁盘文件的碎片化只会减慢系统的读写速度，并不会导致功能性错误，而且我们还可以在不影响磁盘功能的前提的下，进行磁盘碎片整理。而物理内存碎片则截然不同，物理内存和操作系统结合的太过于紧密，以至于我们很难在运行时，进行物理内存的搬移（这一点上，磁盘碎片要容易的多；实际上mel gorman已经提交了内存紧缩的patch，只是还没有被主线内核接收）。 因此解决的方向主要放在预防碎片上。在2.6.24内核开发期间，防止碎片的内核功能加入了主线内核。在了解反碎片的基本原理前，先对内存页面做个归类：

1. 不可移动页面 unmoveable：在内存中位置必须固定，无法移动到其他地方，核心内核分配的大部分页面都属于这一类。

2.  可回收页面 reclaimable：不能直接移动，但是可以回收，因为还可以从某些源重建页面，比如映射文件的数据属于这种类别，kswapd会按照一定的规则，周期性的回收这类页面。

3. 可移动页面 movable：可以随意的移动。属于用户空间应用程序的页属于此类页面，它们是通过页表映射的，因此我们只需要更新页表项，并把数据复制到新位置就可以了，当然要注意，一个页面可能被多个进程共享，对应着多个页表项。

防止碎片的方法就是把这三类page放在不同的链表上，避免不同类型页面相互干扰。考虑这样的情形，一个不可移动的页面位于可移动页面中间，那么我们移动或者回收这些页面后，这个不可移动的页面阻碍着我们获得更大的连续物理空闲空间。

另外，每个zone区都有一个自己的失活净页面队列，与此对应的是两个跨zone的全局队列，失活脏页队列 和 活跃队列。这些队列都是通过page结构的lru指针链入的。

思考：失活队列的意义是什么(见<linux内核源代码情景分析>)?

slab分配器：解决内部碎片问题

内核通常依赖于对小对象的分配，它们会在系统生命周期内进行无数次分配。slab 缓存分配器通过对类似大小（远小于1page）的对象进行缓存而提供这种功能，从而避免了常见的内部碎片问题。此处暂贴一图，关于其原理，常见参考文献3。很显然，slab机制是基于buddy算法的，前者是对后者的细化。

4.页面回收/侧重机制

关于页面的使用
在之前的一些文章中，我们了解到linux内核会在很多情况下分配页面。
1、内核代码可能调用alloc_pages之类的函数，从管理物理页面的伙伴系统（管理区zone上的free_area空闲链表）上直接分配页面（见《linux内核内存管理浅析》）。比如：驱动程序可能用这种方式来分配缓存；创建进程时，内核也是通过这种方式分配连续的两个页面，作为进程的thread_info结构和内核栈；等等。从伙伴系统分配页面是最基本的页面分配方式，其他的内存分配都是基于这种方式的；
2、内核中的很多对象都是用slab机制来管理的（见《linux slub分配器浅析》）。slab就相当于对象池，它将页面“格式化”成“对象”，存放在池中供人使用。当slab中的对象不足时，slab机制会自动从伙伴系统中分配页面，并“格式化”成新的对象；
3、磁盘高速缓存（见《linux内核文件读写浅析》）。读写文件时，页面被从伙伴系统分配并用于磁盘高速缓存，然后磁盘上的文件数据被载入到对应的磁盘高速缓存页面中；
4、内存映射。这里所谓的内存映射实际上是指将内存页面映射到用户空间，供用户进程使用。进程的task_struct->mm结构中的每一个vma就代表着一个映射，而映射的真正实现则是在用户程序访问到对应的内存地址之后，由缺页异常引起的页面被分配和页表被更新（见《linux内核内存管理浅析》）；

页面回收简述
有页面分配，就会有页面回收。页面回收的方法大体上可分为两种：
一是主动释放。就像用户程序通过free函数释放曾经通过malloc函数分配的内存一样，页面的使用者明确知道页面什么时候要被使用，什么时候又不再需要了。
上面提到的前两种分配方式，一般都是由内核程序主动释放的。对于直接从伙伴系统分配的页面，这是由使用者使用free_pages之类的函数主动释放的，页面释放后被直接放归伙伴系统；从slab中分配的对象（使用kmem_cache_alloc函数），也是由使用者主动释放的（使用kmem_cache_free函数）。

另一种页面回收方式是通过linux内核提供的页框回收算法（PFRA）进行回收。页面的使用者一般将页面当作某种缓存，以提高系统的运行效率。缓存一直存在固然好，但是如果缓存没有了也不会造成什么错误，仅仅是效率受影响而已。页面的使用者不明确知道这些缓存页面什么时候最好被保留，什么时候最好被回收，这些都交由PFRA来关心。
简单来说，PFRA要做的事就是回收这些可以被回收的页面。为了避免系统陷入页面紧缺的困境，PFRA会在内核线程中周期性地被调用运行。或者由于系统已经页面紧缺，试图分配页面的内核执行流程因为得不到需要的页面，而同步地调用PFRA。
上面提到的后两种分配方式，一般是由PFRA来进行回收的（或者由类似删除文件、进程退出、这样的过程来同步回收）。

PFRA回收一般页面
而对于上面提到的前两种页面分配方式（直接分配页面和通过slab分配对象），也有可能需要通过PFRA来回收。
页面的使用者可以向PFRA注册回调函数（使用register_shrink函数）。然后由PFRA在适当的时机来调用这些回调函数，以触发对相应页面或对象的回收。
其中较为典型的是对dentry的回收。dentry是由slab分配的，用于表示虚拟文件系统目录结构的对象。在dentry的引用记数被减为0的时候，dentry并不是直接被释放，而是被放到一个LRU链表中缓存起来，便于后续的使用。（见《linux内核虚拟文件系统浅析》。）
而这个LRU链表中的dentry最终是需要被回收的，于是虚拟文件系统在初始化时，调用register_shrinker注册了回收函数shrink_dcache_memory。
系统中所有文件系统的超级块对象被存放在一个链表中，shrink_dcache_memory函数扫描这个链表，获取每个超级块的未被使用dentry的LRU，然后从中回收一些最老的dentry。随着dentry的释放，对应的inode将被减引用，也可能引起inode被释放。
inode被释放后也是放在一个未使用链表中，虚拟文件系统在初始化时还调用register_shrinker注册了回调函数shrink_icache_memory，用来回收这些未使用的inode，从而inode中关联的磁盘高速缓存也将被释放。

另外，随着系统的运行，slab中可能会存在很多的空闲对象（比如在对某一对象的使用高峰过后）。PFRA中的cache_reap函数就用于回收这些多余的空闲对象，如果某些空闲的对象正好能够还原成一个页面，则这个页面可以被释放回伙伴系统；
cache_reap函数要做的事情说起来很简单。系统中所有存放对象池的kmem_cache结构连成一个链表，cache_reap函数扫描其中的每一个对象池，然后寻找可以回收的页面，并将其回收。（当然，实际的过程要更复杂一点。）

关于内存映射
前面说到，磁盘高速缓存和内存映射一般由PFRA来进行回收。PFRA对这两者的回收是很类似的，实际上，磁盘高速缓存很可能就被映射到了用户空间。下面简单对内存映射做一些介绍：

内存映射分为文件映射和匿名映射。
文件映射是指代表这个映射的vma对应到一个文件中的某个区域。这种映射方式相对较少被用户态程序显式地使用，用户态程序一般习惯于open一个文件、然后read/write去读写文件。
而实际上，用户程序也可以使用mmap系统调用将一个文件的某个部分映射到内存上（对应到一个vma），然后以访存的方式去读写文件。尽管用户程序较少这样使用，但是用户进程中却充斥着这样的映射：进程正在执行的可执行代码（包括可执行文件、lib库文件）就是以这样的方式被映射的。
在《linux内核文件读写浅析》一文中，我们并没有讨论关于文件映射的实现。实际上，文件映射是将文件的磁盘高速缓存中的页面直接映射到了用户空间（可见，文件映射的页面是磁盘高速缓存页面的子集），用户可以0拷贝地对其进行读写。而使用read/write的话，则会在用户空间的内存和磁盘高速缓存间发生一次拷贝。
匿名映射相对于文件映射，代表这个映射的vma没有对应到文件。对于用户空间普通的内存分配（堆空间、栈空间），都属于匿名映射。
显然，多个进程可能通过各自的文件映射来映射到同一个文件上（比如大多数进程都映射了libc库的so文件）；那匿名映射呢？实际上，多个进程也可能通过各自的匿名映射来映射到同一段物理内存上，这种情况是由于fork之后父子进程共享原来的物理内存（copy-on-write）而引起的。

文件映射又分为共享映射和私有映射。私有映射时，如果进程对映射的地址空间进行写操作，则映射对应的磁盘高速缓存并不会直接被写。而是将原有内容复制一份，然后再写这个复制品，并且当前进程的对应页面映射将切换到这个复制品上去（写时复制）。也就是说，写操作是只有自己可见的。而对于共享映射，写操作则会影响到磁盘高速缓存，是大家都可见的。

哪些页面该回收
至于回收，磁盘高速缓存的页面（包括文件映射的页面）都是可以被丢弃并回收的。但是如果页面是脏页面，则丢弃之前必须将其写回磁盘。
而匿名映射的页面则都是不可以丢弃的，因为页面里面存有用户程序正在使用的数据，丢弃之后数据就没法还原了。相比之下，磁盘高速缓存页面中的数据本身是保存在磁盘上的，可以复现。
于是，要想回收匿名映射的页面，只好先把页面上的数据转储到磁盘，这就是页面交换（swap）。显然，页面交换的代价相对更高一些。
匿名映射的页面可以被交换到磁盘上的交换文件或交换分区上（分区即是设备，设备即也是文件。所以下文统称为交换文件）。

于是，除非页面被保留或被上锁（页面标记PG_reserved/PG_locked被置位。某些情况下，内核需要暂时性地将页面保留，避免被回收），所有的磁盘高速缓存页面都可回收，所有的匿名映射页面都可交换。

尽管可以回收的页面很多，但是显然PFRA应当尽可能少地去回收/交换（因为这些页面要从磁盘恢复，需要很大的代价）。所以，PFRA仅当必要时才回收/交换一部分很少被使用的页面，每次回收的页面数是一个经验值：32。

于是，所有这些磁盘高速缓存页面和匿名映射页面都被放到了一组LRU里面。（实际上，每个zone就有一组这样的LRU，页面都被放到自己对应的zone的LRU中。）
一组LRU由几对链表组成，有磁盘高速缓存页面（包括文件映射页面）的链表、匿名映射页面的链表、等。一对链表实际上是active和inactive两个链表，前者是最近使用过的页面、后者是最近未使用的页面。
进行页面回收的时候，PFRA要做两件事情，一是将active链表中最近最少使用的页面移动到inactive链表、二是尝试将inactive链表中最近最少使用的页面回收。

确定最近最少使用
现在就有一个问题了，怎么确定active/inactive链表中哪些页面是最近最少使用的呢？
一种方法是排序，当页面被访问时，将其移动到链表的尾部（假设回收从头部开始）。但是这就意味着页面在链表中的位置可能频繁移动，并且移动之前还必须先上锁（可能有多个CPU在同时访问），这样做对效率影响很大。
linux内核采用的是标记加顺序的办法。当页面在active和inactive两个链表之间移动时，总是将其放到链表的尾部（同上，假设回收从头部开始）。
页面没有在链表间移动时，并不会调整它们的顺序。而是通过访问标记来表示页面是否刚被访问过。如果inactive链表中已设置访问标记的页面再被访问，则将其移动到active链表中，并且清除访问标记。（实际上，为了避免访问冲突，页面并不会直接从inactive链表移动到active链表，而是有一个pagevec中间结构用作缓冲，以避免锁链表。）

页面的访问标记有两种情况，一是放在page->flags中的PG_referenced标记，在页面被访问时该标记置位。对于磁盘高速缓存中（未被映射）的页面，用户进程通过read、write之类的系统调用去访问它们，系统调用代码中会将对应页面的PG_referenced标记置位。
而对于内存映射的页面，用户进程可以直接访问它们（不经过内核），所以这种情况下的访问标记不是由内核来设置的，而是由mmu。在将虚拟地址映射成物理地址后，mmu会在对应的页表项上置一个accessed标志位，表示页面被访问。（同样的道理，mmu会在被写的页面所对应的页表项上置一个dirty标志，表示页面是脏页面。）
页面的访问标记（包括上面两种标记）将在PFRA处理页面回收的过程中被清除，因为访问标记显然是应该有有效期的，而PFRA的运行周期就代表这个有效期。page->flags中的PG_referenced标记可以直接清除，而页表项中的accessed位则需要通过页面找到其对应的页表项后才能清除（见下文的“反向映射”）。

那么，回收过程又是怎样扫描LRU链表的呢？
由于存在多组LRU（系统中有多个zone，每个zone又有多组LRU），如果PFRA每次回收都扫描所有的LRU找出其中最值得回收的若干个页面的话，回收算法的效率显然不够理想。
linux内核PFRA使用的扫描方法是：定义一个扫描优先级，通过这个优先级换算出在每个LRU上应该扫描的页面数。整个回收算法以最低的优先级开始，先扫描每个LRU中最近最少使用的几个页面，然后试图回收它们。如果一遍扫描下来，已经回收了足够数量的页面，则本次回收过程结束。否则，增大优先级，再重新扫描，直到足够数量的页面被回收。而如果始终不能回收足够数量的页面，则优先级将增加到最大，也就是所有页面将被扫描。这时，就算回收的页面数量还是不足，回收过程都会结束。

每次扫描一个LRU时，都从active链表和inactive链表获取当前优先级对应数目的页面，然后再对这些页面做处理：如果页面不能被回收（如被保留或被上锁），则放回对应链表头部（同上，假设回收从头部开始）；否则如果页面的访问标记置位，则清除该标记，并将页面放回对应链表尾部（同上，假设回收从头部开始）；否则页面将从active链表被移动到inactive链表、或从inactive链表被回收。

被扫描到的页面根据访问标记是否置位来决定其去留。那么这个访问标记是如何设置的呢？有两个途径，一是用户通过read/write之类的系统调用访问文件时，内核操作磁盘高速缓存中的页面，会设置这些页面的访问标记（设置在page结构中）；二是进程直接访问已映射的页面时，mmu会自动给对应的页表项加上访问标记（设置在页表的pte中）。关于访问标记的判断就基于这两个信息。（给定一个页面，可能有多个pte引用到它。如何知道这些pte是否被设置了访问标记呢？那就需要通过反向映射找到这些pte。下面会讲到。）
PFRA不倾向于从active链表回收匿名映射的页面，因为用户进程使用的内存一般相对较少，且回收的话需要进行交换，代价较大。所以在内存剩余较多、匿名映射所占比例较少的情况下，都不会去回收匿名映射对应的active链表中的页面。（而如果页面已经被放到inactive链表中，就不再去管那么多了。）

反向映射
像这样，在PFRA处理页面回收的过程中，LRU的inactive链表中的某些页面可能就要被回收了。
如果页面没有被映射，直接回收到伙伴系统即可（对于脏页，先写回、再回收）。否则，还有一件麻烦的事情要处理。因为用户进程的某个页表项正引用着这个页面呢，在回收页面之前，还必须给引用它的页表项一个交待。
于是，问题就来了，内核怎么知道这个页面被哪些页表项所引用呢？为了做到这一点，内核建立了从页面到页表项的反向映射。
通过反向映射可以找到一个被映射的页面对应的vma，通过vma->vm_mm->pgd就能找到对应的页表。然后通过page->index得到页面的虚拟地址。再通过虚拟地址从页表中找到对应的页表项。（前面说到的获取页表项中的accessed标记，就是通过反向映射实现的。）

页面对应的page结构中，page->mapping如果最低位置位，则这是一个匿名映射页面，page->mapping指向一个anon_vma结构；否则是文件映射页面，page->mapping文件对应的address_space结构。（显然，anon_vma结构和address_space结构在分配时，地址必须要对齐，至少保证最低位为0。）
对于匿名映射的页面，anon_vma结构作为一个链表头，将映射这个页面的所有vma通过vma->anon_vma_node链表指针连接起来。每当一个页面被（匿名）映射到一个用户空间时，对应的vma就被加入这个链表。
对于文件映射的页面，address_space结构除了维护了一棵用于存放磁盘高速缓存页面的radix树，还为该文件映射到的所有vma维护了一棵优先搜索树。因为这些被文件映射到的vma并不一定都是映射整个文件，很可能只映射了文件的一部分。所以，这棵优先搜索树除了索引到所有被映射的vma，还要能知道文件的哪些区域是映射到哪些vma上的。每当一个页面被（文件）映射到一个用户空间时，对应的vma就被加入这个优先搜索树。于是，给定磁盘高速缓存上的一个页面，就能通过page->index得到页面在文件中的位置，就能通过优先搜索树找出这个页面映射到的所有vma。

上面两步中，神奇的page->index做了两件事，得到页面的虚拟地址、得到页面在文件磁盘高速缓存中的位置。
vma->vm_start记录了vma的首虚拟地址，vma->vm_pgoff记录了该vma在对应的映射文件（或共享内存）中的偏移，而page->index记录了页面在文件（或共享内存）中的偏移。
通过vma->vm_pgoff和page->index能得到页面在vma中的偏移，加上vma->vm_start就能得到页面的虚拟地址；而通过page->index就能得到页面在文件磁盘高速缓存中的位置。

页面换入换出
在找到了引用待回收页面的页表项后，对于文件映射，可以直接把引用该页面的页表项清空。等用户再访问这个地址的时候触发缺页异常，异常处理代码再重新分配一个页面，并去磁盘里面把对应的数据读出来就行了（说不定，页面在对应的磁盘高速缓存里面已经有了，因为其他进程先访问过）。这就跟页面映射以后，第一次被访问的情形一样；
对于匿名映射，先将页面写回到交换文件，然后还得在页表项中记录该页面在交换文件中的index。
页表项中有一个present位，如果该位被清除，则mmu认为页表项无效。在页表项无效的情况下，其他位不被mmu关心，可以用来存储其他信息。这里就用它们来存储页面在交换文件中的index了（实际上是交换文件号+交换文件内的索引号）。

将匿名映射的页面交换到交换文件的过程（换出过程）与将磁盘高速缓存中的脏页写回文件的过程很相似。
交换文件也有其对应的address_space结构，匿名映射的页面在换出时先被放到这个address_space对应磁盘高速缓存中，然后跟脏页写回一样，被写回到交换文件中。写回完成后，这个页面才被释放（记住，我们的目的是要释放这个页面）。
那么为什么不直接把页面写回到交换文件，而要经过磁盘高速缓存呢？因为，这个页面可能被映射了多次，不可能一次性把所有用户进程的页表中对应的页表项都修改好（修改成页面在交换文件中的索引），所以在页面被释放的过程中，页面被暂时放在磁盘高速缓存上。
而并不是所有页表项的修改过程都是能成功的（比如在修改之前页面又被访问了，于是现在又不需要回收这个页面了），所以页面放到磁盘高速缓存的时间也可能会很长。

同样，将匿名映射的页面从交换文件读出的过程（换入过程）也与将文件数据读出的过程很相似。
先去对应的磁盘高速缓存上看看页面在不在，不在的话再去交换文件里面读。文件里的数据也是被读到磁盘高速缓存中的，然后用户进程的页表中对应的页表项将被改写，直接指向这个页面。
这个页面可能不会马上从磁盘高速缓存中拿下来，因为如果还有其他用户进程也映射到这个页面（它们的对应页表项已经被修改成了交换文件的索引），他们也可以引用到这里。直到没有其他的页表项再引用这个交换文件索引时，页面才可以从磁盘高速缓存中被取下来。

最后的必杀
前面说到，PFRA可能扫描了所有的LRU还没办法回收需要的页面。同样，在slab、dentry cache、inode cache、等地方，可能也无法回收到页面。
这时，如果某段内核代码一定要获得页面呢（没有页面，系统可能就要崩溃了）？PFRA只好使出最后的必杀技——OOM（out of memory）。所谓的OOM就是寻找一个最不重要的进程，然后将其杀死。通过释放这个进程所占有的内存页面，以缓解系统压力。

5.内存管理架构

针对上图，说几句，

[地址映射](图：左中)
linux内核使用页式内存管理，应用程序给出的内存地址是虚拟地址，它需要经过若干级页表一级一级的变换，才变成真正的物理地址。
想一下，地址映射还是一件很恐怖的事情。当访问一个由虚拟地址表示的内存空间时，需要先经过若干次的内存访问，得到每一级页表中用于转换的页表项（页表是存放在内存里面的），才能完成映射。也就是说，要实现一次内存访问，实际上内存被访问了N+1次（N=页表级数），并且还需要做N次加法运算。
所以，地址映射必须要有硬件支持，mmu（内存管理单元）就是这个硬件。并且需要有cache来保存页表，这个cache就是TLB（Translation lookaside buffer）。
尽管如此，地址映射还是有着不小的开销。假设cache的访存速度是内存的10倍，命中率是40%，页表有三级，那么平均一次虚拟地址访问大概就消耗了两次物理内存访问的时间。
于是，一些嵌入式硬件上可能会放弃使用mmu，这样的硬件能够运行VxWorks（一个很高效的嵌入式实时操作系统）、linux（linux也有禁用mmu的编译选项）、等系统。
但是使用mmu的优势也是很大的，最主要的是出于安全性考虑。各个进程都是相互独立的虚拟地址空间，互不干扰。而放弃地址映射之后，所有程序将运行在同一个地址空间。于是，在没有mmu的机器上，一个进程越界访存，可能引起其他进程莫名其妙的错误，甚至导致内核崩溃。
在地址映射这个问题上，内核只提供页表，实际的转换是由硬件去完成的。那么内核如何生成这些页表呢？这就有两方面的内容，虚拟地址空间的管理和物理内存的管理。（实际上只有用户态的地址映射才需要管理，内核态的地址映射是写死的。）

[虚拟地址管理](图：左下)
每个进程对应一个task结构，它指向一个mm结构，这就是该进程的内存管理器。（对于线程来说，每个线程也都有一个task结构，但是它们都指向同一个mm，所以地址空间是共享的。）
mm->pgd指向容纳页表的内存，每个进程有自已的mm，每个mm有自己的页表。于是，进程调度时，页表被切换（一般会有一个CPU寄存器来保存页表的地址，比如X86下的CR3，页表切换就是改变该寄存器的值）。所以，各个进程的地址空间互不影响（因为页表都不一样了，当然无法访问到别人的地址空间上。但是共享内存除外，这是故意让不同的页表能够访问到相同的物理地址上）。
用户程序对内存的操作（分配、回收、映射、等）都是对mm的操作，具体来说是对mm上的vma（虚拟内存空间）的操作。这些vma代表着进程空间的各个区域，比如堆、栈、代码区、数据区、各种映射区、等等。
用户程序对内存的操作并不会直接影响到页表，更不会直接影响到物理内存的分配。比如malloc成功，仅仅是改变了某个vma，页表不会变，物理内存的分配也不会变。
假设用户分配了内存，然后访问这块内存。由于页表里面并没有记录相关的映射，CPU产生一次缺页异常。内核捕捉异常，检查产生异常的地址是不是存在于一个合法的vma中。如果不是，则给进程一个"段错误"，让其崩溃；如果是，则分配一个物理页，并为之建立映射。

[物理内存管理](图：右上)
那么物理内存是如何分配的呢？
首先，linux支持NUMA（非均质存储结构），物理内存管理的第一个层次就是介质的管理。pg_data_t结构就描述了介质。一般而言，我们的内存管理介质只有内存，并且它是均匀的，所以可以简单地认为系统中只有一个pg_data_t对象。
每一种介质下面有若干个zone。一般是三个，DMA、NORMAL和HIGH。
DMA：因为有些硬件系统的DMA总线比系统总线窄，所以只有一部分地址空间能够用作DMA，这部分地址被管理在DMA区域（这属于是高级货了）；
HIGH：高端内存。在32位系统中，地址空间是4G，其中内核规定3~4G的范围是内核空间，0~3G是用户空间（每个用户进程都有这么大的虚拟空间）（图：中下）。前面提到过内核的地址映射是写死的，就是指这3~4G的对应的页表是写死的，它映射到了物理地址的0~1G上。（实际上没有映射1G，只映射了896M。剩下的空间留下来映射大于1G的物理地址，而这一部分显然不是写死的）。所以，大于896M的物理地址是没有写死的页表来对应的，内核不能直接访问它们（必须要建立映射），称它们为高端内存（当然，如果机器内存不足896M，就不存在高端内存。如果是64位机器，也不存在高端内存，因为地址空间很大很大，属于内核的空间也不止1G了）；
NORMAL：不属于DMA或HIGH的内存就叫NORMAL。
在zone之上的zone_list代表了分配策略，即内存分配时的zone优先级。一种内存分配往往不是只能在一个zone里进行分配的，比如分配一个页给内核使用时，最优先是从NORMAL里面分配，不行的话就分配DMA里面的好了（HIGH就不行，因为还没建立映射），这就是一种分配策略。
每个内存介质维护了一个mem_map，为介质中的每一个物理页面建立了一个page结构与之对应，以便管理物理内存。
每个zone记录着它在mem_map上的起始位置。并且通过free_area串连着这个zone上空闲的page。物理内存的分配就是从这里来的，从 free_area上把page摘下，就算是分配了。（内核的内存分配与用户进程不同，用户使用内存会被内核监督，使用不当就"段错误"；而内核则无人监督，只能靠自觉，不是自己从free_area摘下的page就不要乱用。）

[建立地址映射]
内核需要物理内存时，很多情况是整页分配的，这在上面的mem_map中摘一个page下来就好了。比如前面说到的内核捕捉缺页异常，然后需要分配一个page以建立映射。
说到这里，会有一个疑问，内核在分配page、建立地址映射的过程中，使用的是虚拟地址还是物理地址呢？首先，内核代码所访问的地址都是虚拟地址，因为CPU指令接收的就是虚拟地址（地址映射对于CPU指令是透明的）。但是，建立地址映射时，内核在页表里面填写的内容却是物理地址，因为地址映射的目标就是要得到物理地址。
那么，内核怎么得到这个物理地址呢？其实，上面也提到了，mem_map中的page就是根据物理内存来建立的，每一个page就对应了一个物理页。
于是我们可以说，虚拟地址的映射是靠这里page结构来完成的，是它们给出了最终的物理地址。然而，page结构显然是通过虚拟地址来管理的（前面已经说过，CPU指令接收的就是虚拟地址）。那么，page结构实现了别人的虚拟地址映射，谁又来实现page结构自己的虚拟地址映射呢？没人能够实现。
这就引出了前面提到的一个问题，内核空间的页表项是写死的。在内核初始化时，内核的地址空间就已经把地址映射写死了。page结构显然存在于内核空间，所以它的地址映射问题已经通过“写死”解决了。
由于内核空间的页表项是写死的，又引出另一个问题，NORMAL（或DMA）区域的内存可能被同时映射到内核空间和用户空间。被映射到内核空间是显然的，因为这个映射已经写死了。而这些页面也可能被映射到用户空间的，在前面提到的缺页异常的场景里面就有这样的可能。映射到用户空间的页面应该优先从HIGH区域获取，因为这些内存被内核访问起来很不方便，拿给用户空间再合适不过了。但是HIGH区域可能会耗尽，或者可能因为设备上物理内存不足导致系统里面根本就没有HIGH区域，所以，将NORMAL区域映射给用户空间是必然存在的。
但是NORMAL区域的内存被同时映射到内核空间和用户空间并没有问题，因为如果某个页面正在被内核使用，对应的page应该已经从free_area被摘下，于是缺页异常处理代码中不会再将该页映射到用户空间。反过来也一样，被映射到用户空间的page自然已经从free_area被摘下，内核不会再去使用这个页面。

[内核空间管理](图：右下)
除了对内存整页的使用，有些时候，内核也需要像用户程序使用malloc一样，分配一块任意大小的空间。这个功能是由slab系统来实现的。
slab相当于为内核中常用的一些结构体对象建立了对象池，比如对应task结构的池、对应mm结构的池、等等。
而slab也维护有通用的对象池，比如"32字节大小"的对象池、"64字节大小"的对象池、等等。内核中常用的kmalloc函数（类似于用户态的malloc）就是在这些通用的对象池中实现分配的。
slab除了对象实际使用的内存空间外，还有其对应的控制结构。有两种组织方式，如果对象较大，则控制结构使用专门的页面来保存；如果对象较小，控制结构与对象空间使用相同的页面。
除了slab，linux 2.6还引入了mempool（内存池）。其意图是：某些对象我们不希望它会因为内存不足而分配失败，于是我们预先分配若干个，放在mempool中存起来。正常情况下，分配对象时是不会去动mempool里面的资源的，照常通过slab去分配。到系统内存紧缺，已经无法通过slab分配内存时，才会使用 mempool中的内容。

[页面换入换出](图：左上)(图：右上)
页面换入换出又是一个很复杂的系统。内存页面被换出到磁盘，与磁盘文件被映射到内存，是很相似的两个过程（内存页被换出到磁盘的动机，就是今后还要从磁盘将其载回内存）。所以swap复用了文件子系统的一些机制。
页面换入换出是一件很费CPU和IO的事情，但是由于内存昂贵这一历史原因，我们只好拿磁盘来扩展内存。但是现在内存越来越便宜了，我们可以轻松安装数G的内存，然后将swap系统关闭。于是swap的实现实在让人难有探索的欲望，在这里就不赘述了。（另见：《linux内核页面回收浅析》）

[用户空间内存管理]
malloc是libc的库函数，用户程序一般通过它（或类似函数）来分配内存空间。
libc对内存的分配有两种途径，一是调整堆的大小，二是mmap一个新的虚拟内存区域（堆也是一个vma）。
在内核中，堆是一个一端固定、一端可伸缩的vma（图：左中）。可伸缩的一端通过系统调用brk来调整。libc管理着堆的空间，用户调用malloc分配内存时，libc尽量从现有的堆中去分配。如果堆空间不够，则通过brk增大堆空间。
当用户将已分配的空间free时，libc可能会通过brk减小堆空间。但是堆空间增大容易减小却难，考虑这样一种情况，用户空间连续分配了10块内存，前9块已经free。这时，未free的第10块哪怕只有1字节大，libc也不能够去减小堆的大小。因为堆只有一端可伸缩，并且中间不能掏空。而第10块内存就死死地占据着堆可伸缩的那一端，堆的大小没法减小，相关资源也没法归还内核。
当用户malloc一块很大的内存时，libc会通过mmap系统调用映射一个新的vma。因为对于堆的大小调整和空间管理还是比较麻烦的，重新建一个vma会更方便（上面提到的free的问题也是原因之一）。
那么为什么不总是在malloc的时候去mmap一个新的vma呢？第一，对于小空间的分配与回收，被libc管理的堆空间已经能够满足需要，不必每次都去进行系统调用。并且vma是以page为单位的，最小就是分配一个页；第二，太多的vma会降低系统性能。缺页异常、vma的新建与销毁、堆空间的大小调整、等等情况下，都需要对vma进行操作，需要在当前进程的所有vma中找到需要被操作的那个（或那些）vma。vma数目太多，必然导致性能下降。（在进程的vma较少时，内核采用链表来管理vma；vma较多时，改用红黑树来管理。）

[用户的栈]
与堆一样，栈也是一个vma（图：左中），这个vma是一端固定、一端可伸（注意，不能缩）的。这个vma比较特殊，没有类似brk的系统调用让这个vma伸展，它是自动伸展的。
当用户访问的虚拟地址越过这个vma时，内核会在处理缺页异常的时候将自动将这个vma增大。内核会检查当时的栈寄存器（如：ESP），访问的虚拟地址不能超过ESP加n（n为CPU压栈指令一次性压栈的最大字节数）。也就是说，内核是以ESP为基准来检查访问是否越界。
但是，ESP的值是可以由用户态程序自由读写的，用户程序如果调整ESP，将栈划得很大很大怎么办呢？内核中有一套关于进程限制的配置，其中就有栈大小的配置，栈只能这么大，再大就出错。
对于一个进程来说，栈一般是可以被伸展得比较大（如：8MB）。然而对于线程呢？
首先线程的栈是怎么回事？前面说过，线程的mm是共享其父进程的。虽然栈是mm中的一个vma，但是线程不能与其父进程共用这个vma（两个运行实体显然不用共用一个栈）。于是，在线程创建时，线程库通过mmap新建了一个vma，以此作为线程的栈（大于一般为：2M）。
可见，线程的栈在某种意义上并不是真正栈，它是一个固定的区域，并且容量很有限。
