HCIP----静态实验

要求：

1、全网可达

2、拓扑中所需地址全部基于192.168.0.0/24划分所得

3、使用静态路由

4、R1有三个环回，需要汇总

5、PC1与PC3属于同一VLAN，PC2和PC4属于同一VLAN

实验步骤：

　　1、搭建拓扑

　　2、地址划分

　　3、配置IP地址

　　4、配置静态路由

　　5、配置浮动静态路由

　　6、配置VLAN

　　7、配置DHCP

　　8、配置缺省路由　

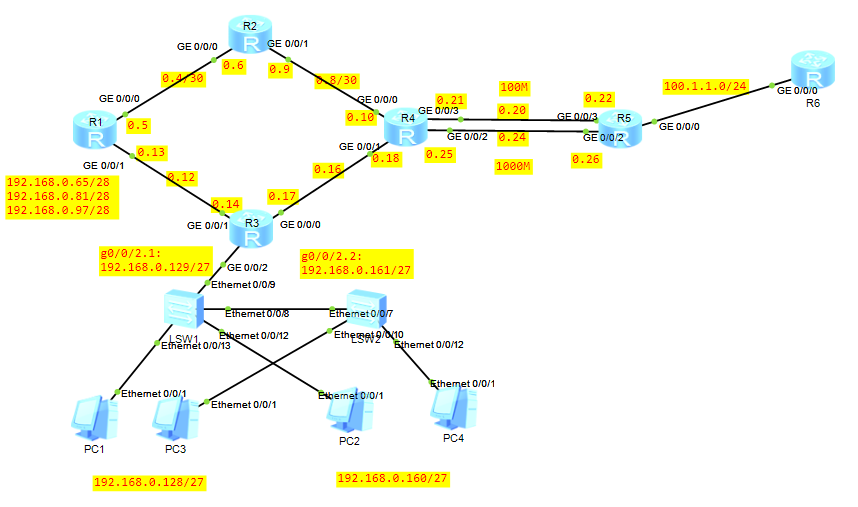

一、搭建拓扑

二、地址划分：

地址规划思路：

1、先划分出一共需要的网段，有三个，分别给环回、干道、VLAN使用，2^2=4，所以借两位，分别是：

　　192.168.0.0/26、192.168.0.64/26、192.168.0.128/26

2、划分干道地址：有6条干道，从192.168.0.0/26中，借4位，划分出6个地址给干道

3、划分环回地址：有三个环回，2^2=4，从192.168.0.64/26中，借2位，划分出3个地址给环回

4、划分VLAN地址：VLAN需要两段地址，2^2=4，从192.168.0.128/26中，借2位，划分出2个地址给

三、配置静态路由

1、配置IP地址

2、配置VLAN

在SW1上：

[SW1]vlan batch 2 3        -----批量创建不连续的VLAN
[SW1]int e0/0/9
[SW1-Ethernet0/0/9]port link-type trunk  -----给连接路由器的交换机接口建立trunk干道
[SW1-Ethernet0/0/9]port trunk allow-pass vlan all    ----将VLAN划入
[SW1]int e0/0/13
[SW1-Ethernet0/0/13]port link-type access   -----选择接口类型为access
[SW1-Ethernet0/0/13]port default vlan 2       -----宣告接口是哪个VALN
[SW1]int e0/0/12
[SW1-Ethernet0/0/12]port link-type access
[SW1-Ethernet0/0/12]port default vlan 3
[SW1]int e0/0/8
[SW1-Ethernet0/0/8]port link-type trunk   ----配置交换机与交换机之间的trunk
[SW1-Ethernet0/0/8]port trunk allow-pass vlan all   -----将VLAN划入

Access：一个接口若被调成此类型，则只属于一个VLAN,一般用于用户的接口

在SW2上：

[SW2]vlan batch 2 3

[SW2]int e0/0/3
[SW2-Ethernet0/0/3]int e0/0/7
[SW2-Ethernet0/0/7]port link-type trunk
[SW2-Ethernet0/0/7]port trunk allow-pass vlan all

[SW2]int e0/0/10
[SW2-Ethernet0/0/10]port link-type access
[SW2-Ethernet0/0/10]port default vlan 2
[SW2]int e0/0/12
[SW2-Ethernet0/0/12]port link-type access
[SW2-Ethernet0/0/12]port default vlan 3

在R3上：

[Huawei]int g0/0/2.1     -----创建子接口哦
[Huawei-GigabitEthernet0/0/2.1]ip address 192.168.0.129 27
[Huawei-GigabitEthernet0/0/2.1]dot1q termination vid 2   ----dot1q封装，对应所属vlan
[Huawei-GigabitEthernet0/0/2.1]arp broadcast enable  ----给子接口开启ARP广播
[Huawei]int g0/0/2.2
[Huawei-GigabitEthernet0/0/2.2]ip add 192.168.0.161 27
[Huawei-GigabitEthernet0/0/2.2]dot1q termination vid 3
[Huawei-GigabitEthernet0/0/2.2]arp broadcast enable

虚拟接口默认ARP广播功能是关闭的

配置DHCP：

[Huawei]ip pool aaa       -----创建DHCP地址池
[Huawei-ip-pool-aaa]network 192.168.0.128 mask 255.255.255.224  ---下发地址网段
[Huawei-ip-pool-aaa]gateway-list 192.168.0.129    ----配置网关
[Huawei-ip-pool-aaa]dns-list 8.8.8.8    -----配置DNS
[Huawei-ip-pool-aaa]quit
[Huawei]dhcp enable    -----开启DHCP
[Huawei]int g0/0/2.1    ---进入子接口
[Huawei-GigabitEthernet0/0/2.1]dhcp select global    ----在子接口里调用DHCP
[Huawei-GigabitEthernet0/0/2.1]q
[Huawei]ip pool bbb
[Huawei-ip-pool-bbb]network 192.168.0.160 mask 255.255.255.224
[Huawei-ip-pool-bbb]gateway-list 192.168.0.161
[Huawei-ip-pool-bbb]dns-list 8.8.8.8
[Huawei-ip-pool-bbb]q
[Huawei]int g0/0/2.2
[Huawei-GigabitEthernet0/0/2.2]dhcp select global

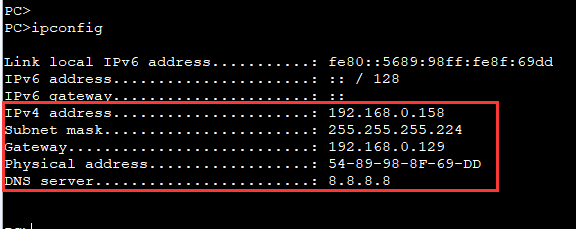

检验PC是否分配到地址：

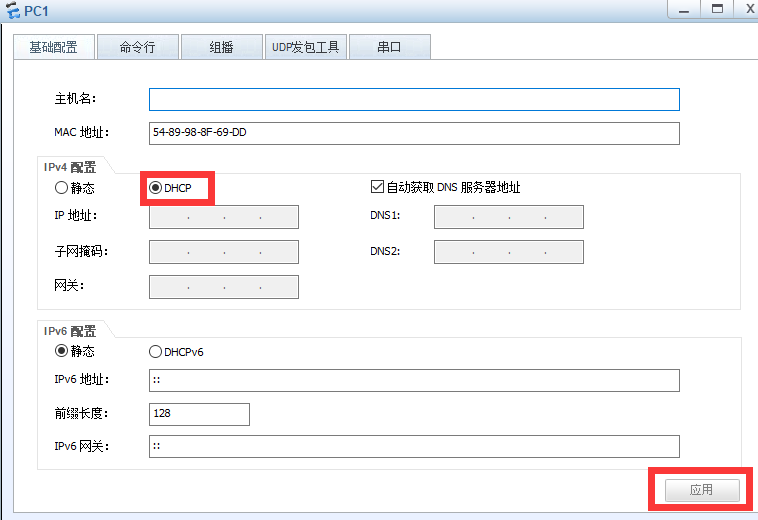

选择DHCP后点击应用，然后在命令行查看是否获取到IP地址

3、配置静态

　  静态路由写法：[Huawei]ip route-static 192.168.0.24 255.255.255.254 192.168.0.10

目标网段                      下一跳

　　下一跳：去往目标网段，下一个接收此数据包的接口IP地址

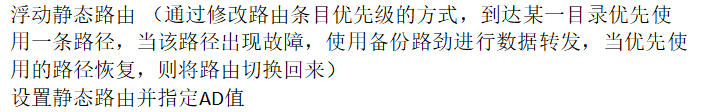

4、配置浮动静态路由：作用：备份

在R5上：

浮动静态路由写法：[Huawei]ip route-static 192.168.0.4 255.255.255.254 192.168.0.21 preference 10

　　　　　　　　　　　　　　　　　　　　　目标网段　　           　　下一跳　         优先级

5、配置缺省路由：

匹配时在查找了所有的直连、静态、动态路由之后依旧没有匹配到才匹配缺省

（配置缺省时，给每一个路由器都配置(ip route 0.0.0.0 0.0.0.0 出接口的ip地址)，然后在连接外网的路由器上配置一个环回）



此图，R9位运营商，所以不用创建环回，直接给R9配100.1.1.0网段的地址就行

[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.0.18

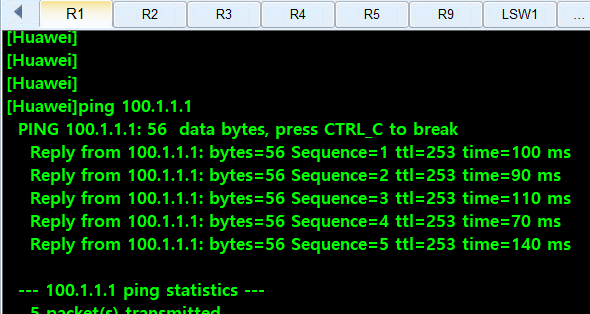

检查：

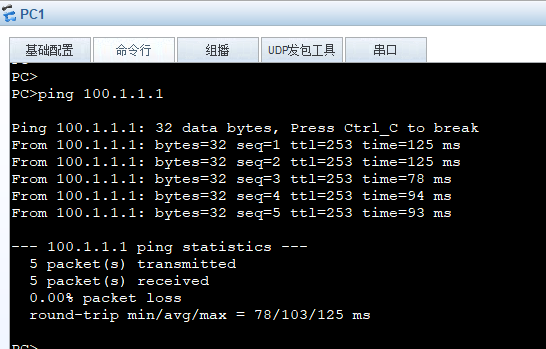

 6、检测：
