stm32 ADXL345传感器

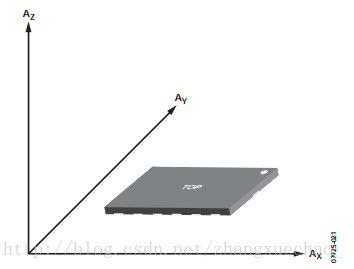

加速度灵敏度轴

沿敏感轴加速时相应输出电压增加

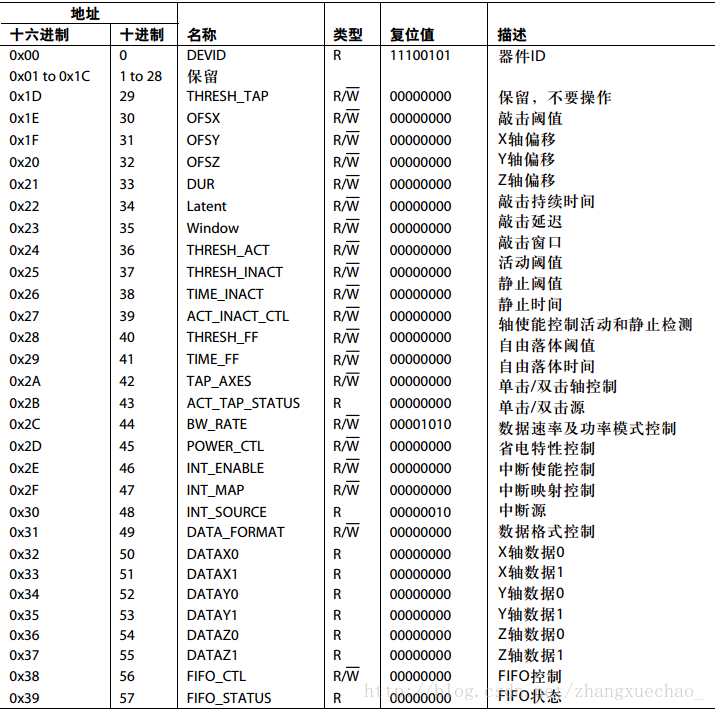

寄存器映射

寄存器定义

0x31—DATA_FORMAT

SELF_TEST位：设置为1，自测力应用至传感器，造成输出数据转换。值为0时，禁用自测力

SPI位：值为1，设置器件为3线式SPI模式，值为0，则设置为4线式SPI模式

INT_INVERT位：值为0，设置中断至高电平有效，值为1，则设置至低电平有效

FULL_RES位：设置为1，该器件为全分辨率模式，输出分辨率随着范围位设置的g范围，以4 mg/LSB的比例因子而增加。 FULL_RES位设置为0时，该器件为10位模式，范围位决定最大g范围和比例因子

对齐位：设置为1，选择左对齐(MSB)模式，设置为0，选择右对齐模式，并带有符号扩展功能

范围位：设置g范围

0x2C—BW_RATE

LOW_POWER位：设置为0，选择正常操作，设置为1，选择低功率操作，而此时噪声有所增加

速率位：选择器件带宽和输出数据速率。默认值为0x0A，转换为100Hz的输出数据速率

0x2D—POWER_CTL

链接位：活动和静止功能的链接位设置为1，延迟活动功能开始，直到检测到静止。检测到活动后，静止检测开始，活动检测停止。该位串行链接活动和静止功能。此位设置为0时，静止功能和活动功能同时进行

AUTO_SLEEP位：设置链接位， AUTO_SLEEP位设置为1，自动休眠功能使能

测量位：测量位设置为0，将器件置于待机模式，设置为1，置于测量模式

休眠位：休眠位设置为0，将器件置于普通工作模式，设置为1，置于休眠模式

唤醒位：控制休眠模式下的读取频率

0x2E—INT_ENABLE

设置位值为1，使能相应功能，生成中断，设置为0时，阻止这些功能产生中断

寄存器0x1E、0x1F、0x20 — OFSX、OFSY、OFSZ。提供用户设置偏移调整

寄存器0x32至0x37 — DATAX0、DATAX1、DATAY0、DATAY1、DATAZ0和DATAZ1。保存各轴的输出数据

举例

#define DEVICE_ID       0X00 //器件ID
#define THRESH_TAP      0X1D
#define OFSX            0X1E
#define OFSY            0X1F
#define OFSZ            0X20
#define DUR             0X21
#define Latent          0X22
#define Window          0X23
#define THRESH_ACK      0X24
#define THRESH_INACT    0X25
#define TIME_INACT      0X26
#define ACT_INACT_CTL   0X27
#define THRESH_FF       0X28
#define TIME_FF     0X29
#define TAP_AXES        0X2A
#define ACT_TAP_STATUS  0X2B
#define BW_RATE     0X2C
#define POWER_CTL       0X2D

#define INT_ENABLE      0X2E
#define INT_MAP     0X2F
#define INT_SOURCE      0X30
#define DATA_FORMAT 0X31
#define DATA_X0     0X32
#define DATA_X1     0X33
#define DATA_Y0     0X34
#define DATA_Y1     0X35
#define DATA_Z0     0X36
#define DATA_Z1     0X37
#define FIFO_CTL        0X38
#define FIFO_STATUS 0X39

#define ADXL_READ    0X3B //读指令
#define ADXL_WRITE   0X3A //写指令

typedef enum
{
    X, //与x轴的角度
    Y, //与y轴的角度
    Z  //与z轴的角度
}DIR_t;

void ADXL345_write(u8 addr, u8 data)
{
    I2C_start();
    I2C_send_byte(ADXL_WRITE);
    I2C_wait_ack();
    I2C_send_byte(addr);
    I2C_wait_ack();
    I2C_send_byte(data);
    I2C_wait_ack();
    I2C_stop();

    delay_ms(10);
}

u8 ADXL345_read(u8 addr)
{
    u8 d = 0;

    I2C_start();
    I2C_send_byte(ADXL_WRITE);
    I2C_wait_ack();
    I2C_send_byte(addr);
    I2C_wait_ack();
    I2C_start();
    I2C_send_byte(ADXL_READ);
    I2C_wait_ack();
    d = I2C_recv_byte();
    I2C_ack(1);
    I2C_stop();

    return d;
}

void ADXL345_init()
{
    u8 d;

    I2C_init();

    d = ADXL345_read(DEVICE_ID);

    printf("ADXL345_read %d\n", d);

    if(d == 0xE5)
    {
        ADXL345_write(DATA_FORMAT, 0x2B); //中断低电平有效，13位全分辨率模式，16g量程
        ADXL345_write(POWER_CTL, 0x28); //链接使能，测量模式
        ADXL345_write(INT_ENABLE, 0x00); //不使用中断
        ADXL345_write(OFSX, 0x00);
        ADXL345_write(OFSY, 0x00);
        ADXL345_write(OFSZ, 0x00);
    }
}

void ADXL345_read_XYZ(short *x, short *y, short *z)
{
    u8 i = 0;
    u16 buf[6] = {0};

    I2C_start();
    I2C_send_byte(ADXL_WRITE);
    I2C_wait_ack();
    I2C_send_byte(0x32); //数据首地址
    I2C_wait_ack();
    I2C_start();
    I2C_send_byte(ADXL_READ);
    I2C_wait_ack();

    for(i = 0; i < 6; i++) //总共6个
    {
        buf[i] = I2C_recv_byte();
//      printf("I2C_recv_byte [%d] %d\r\n", i, buf[i]);
        if(i == 5)
        {
            I2C_ack(1);
        }
        else
        {
            I2C_ack(0);
        }
    }

    I2C_stop();

    *x = (short)((buf[1]<<8) + buf[0]);
    *y = (short)((buf[3]<<8) + buf[2]);
    *z = (short)((buf[5]<<8) + buf[4]);
}

void ADXL345_read_times(short *x, short *y, short *z, u8 times)
{
    u8 i = 0;
    short tx, ty, tz;

    *x = *y = *z = 0;

    for(i = 0; i < times; i++) //读取times次
    {
        ADXL345_read_XYZ(&tx, &ty, &tz);

        *x += tx;
        *y += ty;
        *z += tz;

        delay_ms(5);
    }

    *x /= times; //求平均
    *y /= times;
    *z /= times;
}

short ADXL345_get_result(float x, float y, float z, u8 dir) //计算角度
{
    float t;
    float res;

    switch(dir)
    {
        case X:
            t = x / sqrt(y*y + z*z);
            res = atan(t); //求出弧度
            break;
        case Y:
            t = y / sqrt(x*x + z*z);
            res = atan(t);
            break;
        case Z:
            t = sqrt(x*x + y*y) / z;
            res = atan(t);
            break;
        default:
            break;
    }

    return (res * 180 / 3.14); //求出角度
}

void ADXL345_main()
{
    short x, y, z;
    short rx, ry, rz;

    ADXL345_read_times(&x, &y, &z, 10); //读出x，y，z方向加速度值
    printf("x %d\n", x);
    printf("y %d\n", y);
    printf("z %d\n", z);

    rx = ADXL345_get_result(x, y, z, X);
    ry = ADXL345_get_result(x, y, z, Y);
    rz = ADXL345_get_result(x, y, z, Z);
    printf("rx %d\n", rx);
    printf("ry %d\n", ry);
    printf("rz %d\n", rz);
}
