Android 之Map容器替换 SparseArray，ArrayMap，ArraySet

高效程序有两个重要指标:速度，内存，移动app中内存比重要多一些，为此在速度相差不是很大的时候，优先考虑内存，container是一个重要部分，对此google对一些原java容器设计新的容器进行替换Map结构。在写程序时使用Map类大部份情况都会用到，尤其是HashMap使用频率相当高，使用HashMap会涉及一个要求key与value必须为对象类型，

而不能为基本类型，这就导致了本可以基本类型的数据必须转换为其对象包装类型（int->Integer,long->Long......）这就涉及到需要占用更多内存以及拆箱装箱频繁转换问题。

例如：Map<Integer,Integer>,Integer占用内存>12

这里涉及一个引用类型计算问题，引用java规范；

在Java中，一个空Object对象的大小是8byte，这个大小只是保存堆中一个没有任何属性的对象的大小。

看下面语句：

Object ob = new Object();

这样在程序中完成了一个Java对象的生命，但是它所占的空间为：4byte+8byte。4byte是Java栈中保存引用的所需要的空间。而那8byte则是Java堆中对象的信息。

因为所有的Java非基本类型的对象都需要默认继承Object对象，因此不论什么样的Java对象，其大小都必须是大于8byte。

包装类型已经成为对象了，因此需要把他们作为对象来看待。包装类型的大小至少是12byte（声明一个空Object至少需要的空间），而且12byte没有包含任何有效信息，同时，因为Java对象分配内存时其大小是8的整数倍，因此一个基本类型包装类的大小至少是16byte。这个内存占用是很恐怖的，它是使用基本类型的N倍（N>2），有些类型的内存占用更是夸张（随便想下就知道了）。因此，可能的话应尽量少使用包装类。

为此google专门设计了当key为基本类型时的替换Map数据结构容器，在android.util包下，根据文档介绍如下

SparseArray -> map integer to Object
SparseBooleanArrays -> map integers to booleans
SparseIntArrays -> map integers to integers
SparseLongArrays -> map integers to longs
LongSparseArray -> map longs to Objects

可以看出key为integer时情况较多，原理是key存储在int[] mKeys数组内，value存储在对应的(int,long,object)[] mValues数组内，采用二分法计算索引位置

SparseArray实现

public class SparseArray<E> implements Cloneable {
    private static final Object DELETED = new Object();
    private boolean mGarbage = false;

    private int[] mKeys;//使用array存储int key
    private Object[] mValues;//使用array存储泛型Value
    private int mSize;

    /**
     * Creates a new SparseArray containing no mappings.
     */
    public SparseArray() {
        this(10);//默认容量10
    }

    public SparseArray(int initialCapacity) {
        if (initialCapacity == 0) {
            mKeys = EmptyArray.INT;
            mValues = EmptyArray.OBJECT;
        } else {
            mValues = ArrayUtils.newUnpaddedObjectArray(initialCapacity);
            mKeys = new int[mValues.length];
        }
        mSize = 0;
    }

    public E get(int key) {
        return get(key, null);
    }

    @SuppressWarnings("unchecked")
    public E get(int key, E valueIfKeyNotFound) {
        int i = ContainerHelpers.binarySearch(mKeys, mSize, key);//使用二分查找查找key

        if (i < 0 || mValues[i] == DELETED) {//没有找到key或者Value已经被deleted
            return valueIfKeyNotFound;
        } else {
            return (E) mValues[i];
        }
    }

    public void put(int key, E value) {
        int i = ContainerHelpers.binarySearch(mKeys, mSize, key);//二分查找key是否存在，如果没有找到时，这里返回的是-low，也就是待插入位置取反
        if (i >= 0) {//存在直接替换value
            mValues[i] = value;
        } else {
            i = ~i;//待插入位置

            if (i < mSize && mValues[i] == DELETED) {//pos在size范围内，并且该pos被deleted直接赋值
                mKeys[i] = key;
                mValues[i] = value;
                return;
            }

            if (mGarbage && mSize >= mKeys.length) {//是否需要回收处理
                gc();

                // Search again because indices may have changed.
                i = ~ContainerHelpers.binarySearch(mKeys, mSize, key);
            }

            mKeys = GrowingArrayUtils.insert(mKeys, mSize, i, key);//扩容key处理
            mValues = GrowingArrayUtils.insert(mValues, mSize, i, value);//扩容value处理
            mSize++;
        }
    }
......

这里注意到一个Deleted标识，这个是什么呢？就是前面类的一个object成员变量，当执行delete，remove时value[i]被标记

public void delete(int key) {
        int i = ContainerHelpers.binarySearch(mKeys, mSize, key);

        if (i >= 0) {
            if (mValues[i] != DELETED) {
                mValues[i] = DELETED;
                mGarbage = true;
            }
        }
    }

public void removeAt(int index) {
        if (mValues[index] != DELETED) {
            mValues[index] = DELETED;
            mGarbage = true;
        }
    }

这样标记的一个好处就是避免array频繁移动元素，对数据频繁的delete，removed，put操作时，在一定程度上可以提供效率，只有当执行gc时才进行回收处理

private void gc() {
        int n = mSize;
        int o = 0;
        int[] keys = mKeys;
        Object[] values = mValues;

        for (int i = 0; i < n; i++) {
            Object val = values[i];

            if (val != DELETED) {
                if (i != o) {
                    keys[o] = keys[i];
                    values[o] = val;
                    values[i] = null;
                }
                o++;
            }
        }

        mGarbage = false;
        mSize = o;

        // Log.e("SparseArray", "gc end with " + mSize);
    }

对于常用的基本类型google已经有对应实现类，例如：SparseLongArray，SparseIntArray，SparseBooleanArray

对于key不是Integer,Long的基本类型情况，在api 19时可以使用ArrayMap，原理：与SparseArray类似处理，hash值存储在int []mHashes，value存储在Object[] mArray中，

ArrayMap实现：

public final class ArrayMap<K, V> implements Map<K, V> {
    ...

    /**
     * @hide Special immutable empty ArrayMap.
     */
    public static final ArrayMap EMPTY = new ArrayMap(true);
    ...

    /**
     * Special hash array value that indicates the container is immutable.
     */
    static final int[] EMPTY_IMMUTABLE_INTS = new int[0];

    int[] mHashes;//存储key的hashCode
    Object[] mArray;//存储key（偶数索引存储key）与value(奇数索引存储value)
    int mSize;

     int indexOf(Object key, int hash) {//查找hash code索引位置
        final int N = mSize;

        // Important fast case: if nothing is in here, nothing to look for.
        if (N == 0) {
            return ~0;
        }

        int index = ContainerHelpers.binarySearch(mHashes, N, hash);//二分查找hash code的index

        // If the hash code wasn't found, then we have no entry for this key.
        if (index < 0) {//未查找到
            return index;
        }

        // If the key at the returned index matches, that's what we want.
        if (key.equals(mArray[index<<1])) {//查找到index，对应到mArray位置中指定的key index
            return index;
        }

        // Search for a matching key after the index.
        int end;
        for (end = index + 1; end < N && mHashes[end] == hash; end++) {
            if (key.equals(mArray[end << 1])) return end;
        }

        // Search for a matching key before the index.
        for (int i = index - 1; i >= 0 && mHashes[i] == hash; i--) {
            if (key.equals(mArray[i << 1])) return i;
        }

        return ~end;
    }

   private void allocArrays(final int size) {
        if (mHashes == EMPTY_IMMUTABLE_INTS) {
            throw new UnsupportedOperationException("ArrayMap is immutable");
        }
        ......
        mHashes = new int[size];//指定hash array size
        mArray = new Object[size<<1];//mArray大小为size x2，因为这里使用一个array即存储key，又存储value
    }

    public void ensureCapacity(int minimumCapacity) {//容量不足时扩容处理
        if (mHashes.length < minimumCapacity) {
            final int[] ohashes = mHashes;
            final Object[] oarray = mArray;
            allocArrays(minimumCapacity);
            if (mSize > 0) {
                System.arraycopy(ohashes, 0, mHashes, 0, mSize);
                System.arraycopy(oarray, 0, mArray, 0, mSize<<1);
            }
            freeArrays(ohashes, oarray, mSize);
        }
    }

    @Override
    public boolean containsKey(Object key) {
        return indexOfKey(key) >= 0;
    }

    public int indexOfKey(Object key) {
        return key == null ? indexOfNull() : indexOf(key, key.hashCode());
    }

    int indexOfValue(Object value) {//查找指定value的索引位置
        final int N = mSize*2;
        final Object[] array = mArray;
        if (value == null) {//null分开查找，value存储在奇数位置，每次+2跳步
            for (int i=1; i<N; i+=2) {
                if (array[i] == null) {
                    return i>>1;
                }
            }
        } else {
            for (int i=1; i<N; i+=2) {
                if (value.equals(array[i])) {
                    return i>>1;
                }
            }
        }
        return -1;
    }

    @Override
    public boolean containsValue(Object value) {
        return indexOfValue(value) >= 0;
    }

    @Override
    public V get(Object key) {
        final int index = indexOfKey(key);
        return index >= 0 ? (V)mArray[(index<<1)+1] : null;
    }

 @Override
    public V remove(Object key) {
        final int index = indexOfKey(key);
        if (index >= 0) {
            return removeAt(index);
        }

        return null;
    }

    public V removeAt(int index) {
        final Object old = mArray[(index << 1) + 1];
        if (mSize <= 1) {
            // Now empty.
            if (DEBUG) Log.d(TAG, "remove: shrink from " + mHashes.length + " to 0");
            freeArrays(mHashes, mArray, mSize);
            mHashes = EmptyArray.INT;
            mArray = EmptyArray.OBJECT;
            mSize = 0;
        } else {
            if (mHashes.length > (BASE_SIZE*2) && mSize < mHashes.length/3) {//hash array长度>预定baseSize 2倍，元素个数小于3分之一时，进行容量缩减处理
                // Shrunk enough to reduce size of arrays.  We don't allow it to//减少内存占用，提供使用效率
                // shrink smaller than (BASE_SIZE*2) to avoid flapping between
                // that and BASE_SIZE.
                final int n = mSize > (BASE_SIZE*2) ? (mSize + (mSize>>1)) : (BASE_SIZE*2);

                if (DEBUG) Log.d(TAG, "remove: shrink from " + mHashes.length + " to " + n);

                final int[] ohashes = mHashes;
                final Object[] oarray = mArray;
                allocArrays(n);

                mSize--;
                if (index > 0) {
                    if (DEBUG) Log.d(TAG, "remove: copy from 0-" + index + " to 0");
                    System.arraycopy(ohashes, 0, mHashes, 0, index);
                    System.arraycopy(oarray, 0, mArray, 0, index << 1);
                }
                if (index < mSize) {
                    if (DEBUG) Log.d(TAG, "remove: copy from " + (index+1) + "-" + mSize
                            + " to " + index);
                    System.arraycopy(ohashes, index + 1, mHashes, index, mSize - index);
                    System.arraycopy(oarray, (index + 1) << 1, mArray, index << 1,
                            (mSize - index) << 1);
                }
            } else {
                mSize--;
                if (index < mSize) {
                    if (DEBUG) Log.d(TAG, "remove: move " + (index+1) + "-" + mSize
                            + " to " + index);
                    System.arraycopy(mHashes, index + 1, mHashes, index, mSize - index);
                    System.arraycopy(mArray, (index + 1) << 1, mArray, index << 1,
                            (mSize - index) << 1);
                }
                mArray[mSize << 1] = null;
                mArray[(mSize << 1) + 1] = null;
            }
        }
        return (V)old;
    }

 @Override
    public V put(K key, V value) {
        final int hash;
        int index;//根据key为null，不为null两种方式查找index
        if (key == null) {
            hash = 0;
            index = indexOfNull();
        } else {
            hash = key.hashCode();
            index = indexOf(key, hash);
        }
        if (index >= 0) {//查找到已有key，则替换新值，返回旧值
            index = (index<<1) + 1;
            final V old = (V)mArray[index];
            mArray[index] = value;
            return old;
        }

        index = ~index;//等到插入位置
        if (mSize >= mHashes.length) {//扩展array大小
            final int n = mSize >= (BASE_SIZE*2) ? (mSize+(mSize>>1))
                    : (mSize >= BASE_SIZE ? (BASE_SIZE*2) : BASE_SIZE);

            if (DEBUG) Log.d(TAG, "put: grow from " + mHashes.length + " to " + n);

            final int[] ohashes = mHashes;
            final Object[] oarray = mArray;
            allocArrays(n);

            if (mHashes.length > 0) {
                if (DEBUG) Log.d(TAG, "put: copy 0-" + mSize + " to 0");
                System.arraycopy(ohashes, 0, mHashes, 0, ohashes.length);
                System.arraycopy(oarray, 0, mArray, 0, oarray.length);
            }

            freeArrays(ohashes, oarray, mSize);
        }

        if (index < mSize) {//移位腾出指定位置空间，待插入位置
            if (DEBUG) Log.d(TAG, "put: move " + index + "-" + (mSize-index)
                    + " to " + (index+1));
            System.arraycopy(mHashes, index, mHashes, index + 1, mSize - index);
            System.arraycopy(mArray, index << 1, mArray, (index + 1) << 1, (mSize - index) << 1);
        }

        mHashes[index] = hash;
        mArray[index<<1] = key;
        mArray[(index<<1)+1] = value;
        mSize++;
        return null;
    }

    /**
     * Special fast path for appending items to the end of the array without validation.
     * The array must already be large enough to contain the item.
     * @hide
     */
    public void append(K key, V value) {//快速插入指定key-value，当array容量够大，元素较少时使用，去掉了扩容，处理使用抛异常替代
        int index = mSize;//在最后一个元素位置后执行添加
        final int hash = key == null ? 0 : key.hashCode();
        if (index >= mHashes.length) {//hash array边界检测
            throw new IllegalStateException("Array is full");
        }
        if (index > 0 && mHashes[index-1] > hash) {
        //hash array采用升序排序存储，即前面hash code <后面元素，当插入元素<最后元素时，说明需要进行元素移动
            RuntimeException e = new RuntimeException("here");
            e.fillInStackTrace();
            Log.w(TAG, "New hash " + hash
                    + " is before end of array hash " + mHashes[index-1]
                    + " at index " + index + " key " + key, e);
            put(key, value);//执行移动元素
            return;
        }
        mSize = index+1;
        mHashes[index] = hash;
        index <<= 1;
        mArray[index] = key;
        mArray[index+1] = value;
    }

ArraySet用来替换HashSet，实现与ArrayMap类似，只不过ArraySet实现Collection<E>接口，ArrayMap实现Map接口具体不在详细说明

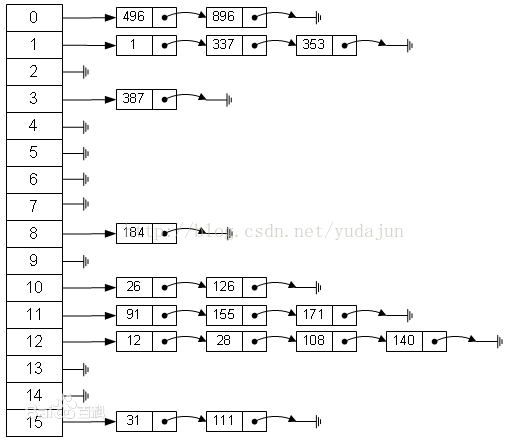

HashMap结构是以array存储链表的头结点，找到头结点后在进行遍历查找，如下图：

从图示中可以看出当HashMap扩容容量过多，元素较少时会产生内存使用不平衡，即浪费不少内存，而ArrayMap则不会有过多的内存浪费问题，

虽然效率比Hashmap低一些但是内存使用率有很大提高，采用时间换空间方式解决移动设备内存问题。

summary：

1，android中采用用时间换空间的方式，平衡移动设备内存问题而使用SparseArray，ArrayMap替换HashMap

2，SparseArray使用int[],为Integer类型key存储，Object[]为value即双数组一一对应的方式实现存储，替HashMap<Integer,Object> ArrayMap使用int[] hash 存储hashcode，Object[] mArrays偶数索引存储key，奇数索引存储value巧妙方式存储keyPair

3，当key为int类型value为reference object可以使用SparseArray，value为基本类型时使用使用SparsexxxArray，当key为其它引用类型时使用ArrayMap<K, V>替换HashMap
