Docker系列04—跨主机网络方案(overlay/weave)

在前面详细讲解了几种网络模式：none，host，bridge，container。他们解决了单个主机间的容器的通信问题，并不能实现多个主机容器之间的通信。

跨主机网络方案包括两大类：

1，docker原生的：overlay和macvlan

2，第三方方案：flannel、weave和calico

overlay

Docker overlay网络需要一个key-value数据库用于保存网络状态信息，包括Network、Endpoint、IP等。

consul、Etcd、Zookeeper都是Docker支持的key-value软件，这里我们使用consul。

在docker主机docker01(10.0.0.11)和docker02(10.0.0.12)上实践各种跨主机网络方案，在10.0.0.11上部署支持的组件，比如consul。

第一步：启动路由转发功能

【两台主机都需开启】

[root@docker01 ~]# echo "1" > /proc/sys/net/ipv4/ip_forward

[root@docker02 ~]# echo "1" > /proc/sys/net/ipv4/ip_forward

第二步：运行consul

以容器的方式运行consul

[root@docker01 ~]# systemctl restart docker

[root@docker01 ~]# systemctl enable docker

[root@docker01 ~]# docker pull progrium/consul

Using default tag: latest

latest: Pulling from progrium/consul

[root@docker01 ~]# docker run -d -p 8500:8500 -h consul --name consul --restart=always progrium/consul -server -bootstrap

### 其中 -h 为指定容器内部的主机名；--restart=always 为docker启动时，此容器自动启动；-server -bootstrap 表示当在群集中，加上这两个选项可以使其以master的身份出现

[root@docker01 ~]# netstat -lntp | grep 8500

tcp6       0      0 :::8500                 :::*                    LISTEN      1576/docker-proxy

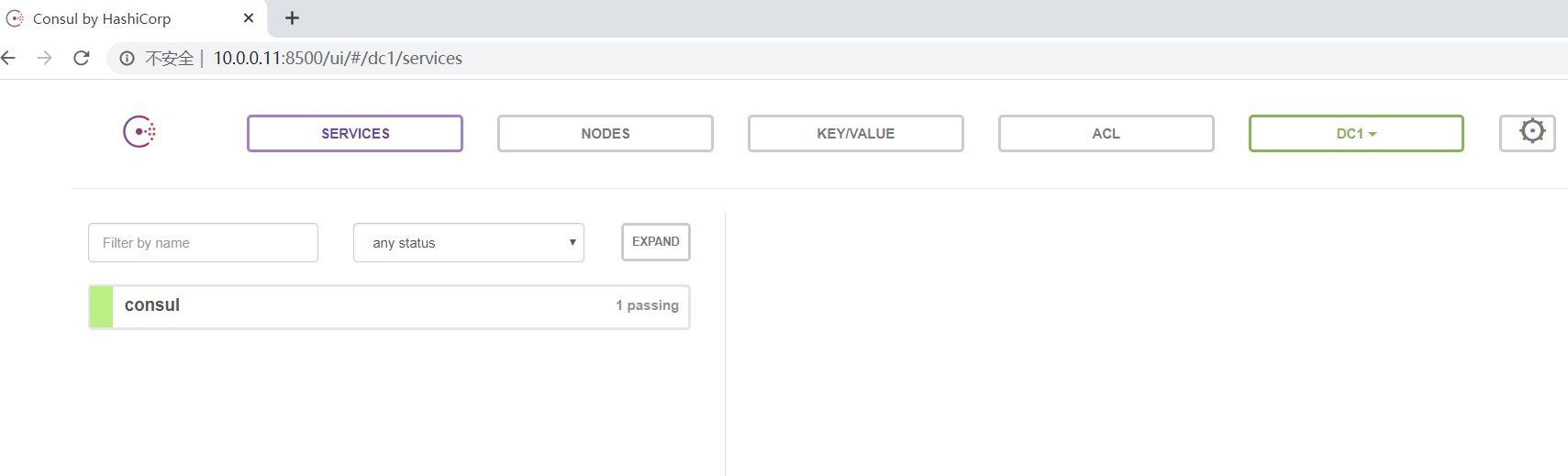

第三步：浏览器访问

通过ip+port的方式访问

第四步：修改docker启动文件

需要修改的是docker01和docker02的docker daemon 的配置文件。

【注】在这里我们使用的是两台。如果是3台，可以为3台都设置：表示这3台准备跨主机；也可以将第一台设置为只存放consul，2,3台修改配置文件即可：表示后两台准备跨主机。

【注】只修改[Service]内容即可

[root@docker01 ~]# cat /usr/lib/systemd/system/docker.service

...

[Service]

Type=notify

# the default is not to use systemd for cgroups because the delegate issues still

# exists and systemd currently does not support the cgroup feature set required

# for containers run by docker

ExecStart=/usr/bin/dockerd -H unix:///var/run/docker.sock -H tcp://0.0.0.0:2376 --cluster-store=consul://10.0.0.11:8500 --cluster-advertise=eth0:2376

# ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock

ExecReload=/bin/kill -s HUP $MAINPID

TimeoutSec=0

RestartSec=2

Restart=always

...

### 各项解释如下

# /var/run/docker.sock 表示Docker的一个编程接口；

# '-H tcp://0.0.0.0:2376' 表示使用本机的2376/tcp端口；

# '--cluster-store=consul://10.0.0.11:8500' 表示运行了consul的服务器IP和端口

# '--cluster-advertise=eth0:2376' 表示从本机的eth0网卡通过2376端口收集网络信息，也有可能是ens33。

[root@docker02 ~]# cat /usr/lib/systemd/system/docker.service

...

[Service]

Type=notify

# the default is not to use systemd for cgroups because the delegate issues still

# exists and systemd currently does not support the cgroup feature set required

# for containers run by docker

ExecStart=/usr/bin/dockerd -H unix:///var/run/docker.sock -H tcp://0.0.0.0:2376 --cluster-store=consul://10.0.0.11:8500 --cluster-advertise=eth0:2376

# ExecStart=/usr/bin/dockerd -H fd:// --containerd=/run/containerd/containerd.sock

ExecReload=/bin/kill -s HUP $MAINPID

TimeoutSec=0

RestartSec=2

Restart=always

...

重新加载docker daemon，修改了文件的服务都需要重启

[root@docker01 ~]# systemctl daemon-reload

[root@docker01 ~]# systemctl restart docker

这里注意，如果consul容器没有设置为自启，那么需要手动启动

[root@docker02 ~]# systemctl daemon-reload

[root@docker02 ~]# systemctl restart docker

第五步：浏览器查看

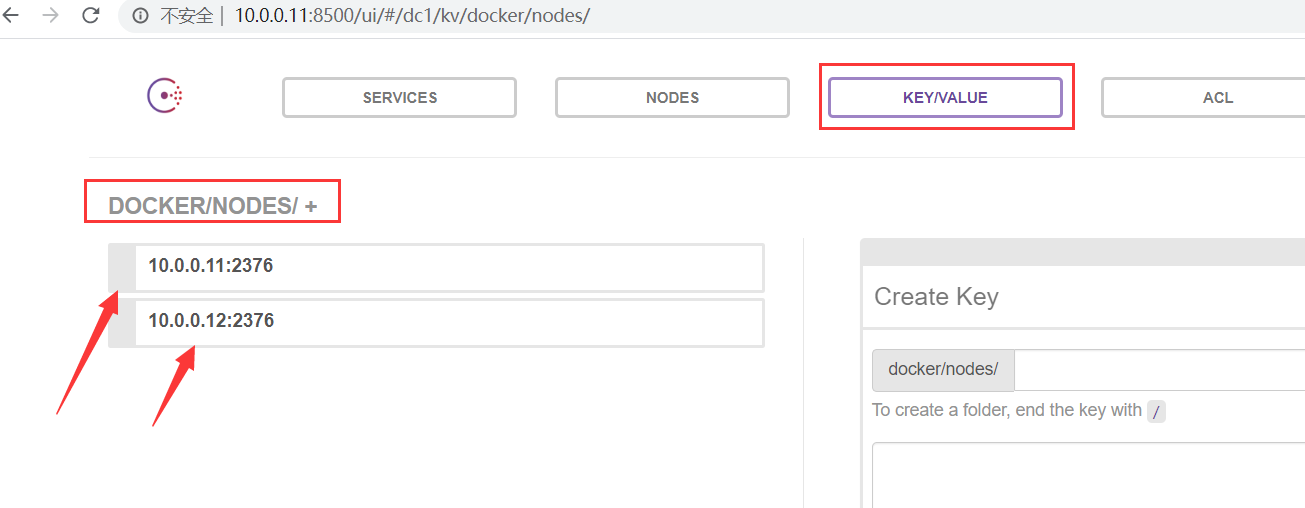

这时发现两个主机已经注册上去了

第六步：创建overlay网络

在docker01上创建网络ov_ken

[root@docker01 ~]# docker network ls

NETWORK ID          NAME                DRIVER              SCOPE

c8d69c4c3ffe        bridge              bridge              local

f5d3339712b4        host                host                local

93359dad0336        none                null                local

[root@docker01 ~]# docker network create -d overlay ov_ken

[root@docker01 ~]# docker network ls

NETWORK ID          NAME                DRIVER              SCOPE

c8d69c4c3ffe        bridge              bridge              local

f5d3339712b4        host                host                local

93359dad0336        none                null                local

70c2c8b47ead        ov_ken              overlay             global

### 这个时候docker02上不用添加就会自动添加

[root@docker02 ~]# docker network ls

NETWORK ID          NAME                DRIVER              SCOPE

7c9560f3b566        bridge              bridge              local

e76394dcf8f8        host                host                local

4cdde3f7dce2        none                null                local

70c2c8b47ead        ov_ken              overlay             global

### 因为创建ov_ken时docker01将overlay网络信息存入了consul，docker02从consul读取了新网络的数据。

查看网络信息

[root@docker01 ~]# docker network inspect ov_ken

[

    {

        "Name": "ov_ken",

        "Id": "70c2c8b47ead8af423a6b562aba42f1106454b58577c27cf47143a9eacdb419a",

        "Created": "2020-04-13T11:47:08.079686153+08:00",

        "Scope": "global",

        "Driver": "overlay",

        "EnableIPv6": false,

        "IPAM": {

            "Driver": "default",

            "Options": {},

            "Config": [

                {

                    "Subnet": "10.0.0.0/24",

                    "Gateway": "10.0.0.1"

                }

            ]

        },

### 由此可以看出docker自动为ov_ken分配的ip地址空间为10.0.0.0/24

在overlay网络中运行容器

运行一个busybox容器并使用overlay网络

[root@docker01 ~]# docker run -d -it --name busybox --network ov_ken busybox:latest

3492931078a8d2cf2a7e77b7a8518c3f89f64c0b803a79ffc9742965581d96fa

6.1 跨主机连通

在docker02上运行新的容器

[root@docker02 ~]# docker run -it -d --name busybox_02 --network ov_ken busybox:latest

53e708b68a31d5f08bce6f949426e64ce333e4ee9f28396271b2a6eb3daad182

查看容器的网络

[root@docker02 ~]# docker exec busybox_02 ip r

default via 172.18.0.1 dev eth1

10.0.0.0/24 dev eth0 scope link  src 10.0.0.3

172.18.0.0/16 dev eth1 scope link  src 172.18.0.2

测试使用docker01上的容器ping docker02上的容器

[root@docker01 ~]# docker exec busybox ip r

default via 172.18.0.1 dev eth1

10.0.0.0/24 dev eth0 scope link  src 10.0.0.2

172.18.0.0/16 dev eth1 scope link  src 172.18.0.2

[root@docker01 ~]# docker exec busybox ping -c 2 10.0.0.3

PING 10.0.0.3 (10.0.0.3): 56 data bytes

64 bytes from 10.0.0.3: seq=0 ttl=64 time=3.657 ms

64 bytes from 10.0.0.3: seq=1 ttl=64 time=0.351 ms

--- 10.0.0.3 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss

round-trip min/avg/max = 0.351/2.004/3.657 ms

至此：overlay容器是可以直接通信，同时docker也实现了DNS服务。

6.2 overlay网络隔离

不同的overlay网络是相互隔离的。我们创建第二个overlay网络ov_ken2并运行容器

[root@docker01 ~]# docker network create -d overlay ov_ken2

0dd70337a3f1504c9d24891c9e37d74af35abcad0ce3751ac0efa5ad138cb12c

[root@docker01 ~]# docker network ls

NETWORK ID          NAME                DRIVER              SCOPE

c8d69c4c3ffe        bridge              bridge              local

2436e5e8c848        docker_gwbridge     bridge              local

f5d3339712b4        host                host                local

93359dad0336        none                null                local

70c2c8b47ead        ov_ken              overlay             global

0dd70337a3f1        ov_ken2             overlay             global

[root@docker01 ~]# docker run -d -it --name busybox_03 --network ov_ken2 busybox:latest

a5963fd6a9b863613269f773069fa99630fc88d7af49a3b355e78c9060858699

[root@docker01 ~]# docker exec busybox_03 ip r

default via 172.18.0.1 dev eth1

10.0.1.0/24 dev eth0 scope link  src 10.0.1.2

172.18.0.0/16 dev eth1 scope link  src 172.18.0.3

### 在这里我们能看到docker给第二个overlay分配的ip地址为10.0.1.0/24

[root@docker01 ~]# docker exec busybox_03 ping -c 2 10.0.0.3

PING 10.0.0.3 (10.0.0.3): 56 data bytes

--- 10.0.0.3 ping statistics ---

2 packets transmitted, 0 packets received, 100% packet loss

### 在这里我们发现ov_ken和ov_ken2并不互通

如果要实现busybox_03和busybox_02的互通，可以将busybox_03也连接到ov_ken网络上

[root@docker01 ~]# docker network connect ov_ken busybox_03

### 意思为，将busybox_03添加到ov_ken网络

[root@docker01 ~]# docker exec busybox_03 ip r

default via 172.18.0.1 dev eth1

10.0.0.0/24 dev eth2 scope link  src 10.0.0.4

10.0.1.0/24 dev eth0 scope link  src 10.0.1.2

172.18.0.0/16 dev eth1 scope link  src 172.18.0.3

###  这个时候会发现busybox_03会被添加一个新的ov_ken的网段IP

[root@docker01 ~]# docker exec busybox_03 ping -c 2 10.0.0.3

PING 10.0.0.3 (10.0.0.3): 56 data bytes

64 bytes from 10.0.0.3: seq=0 ttl=64 time=6.571 ms

64 bytes from 10.0.0.3: seq=1 ttl=64 time=0.411 ms

--- 10.0.0.3 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss

round-trip min/avg/max = 0.411/3.491/6.571 ms

weave

weave不依赖分布式数据库(例如etcd和consul)交换网络信息，每个主机上只需要运行weave组件就能建立起跨主机容器网络。接下来在docker01和docker02上部署weave并实践weave的各项特性

一、安装部署weave

weave安装非常简单，在docker01和docker02上执行如下命令：

[root@docker01 ~]# curl -L git.io/weave -o /usr/local/bin/weave

[root@docker01 ~]# chmod a+x /usr/local/bin/weave

[root@docker02 ~]# curl -L git.io/weave -o /usr/local/bin/weave

[root@docker02 ~]# chmod a+x /usr/local/bin/weave

在docker01上启动weave

[root@docker01 ~]# weave launch

注：在执行weave launch命令，启动weave相关服务。weave所有的组件都是以容器的方式运行的，会自动从docker hub上获取最新的image并启动容器

查看启动的容器

[root@docker01 ~]# docker ps

CONTAINER ID        IMAGE                    COMMAND                  CREATED             STATUS              PORTS  NAMES

e089485df46f        weaveworks/weave:2.6.2   "/home/weave/weaver …"   55 seconds ago      Up 54 seconds              weave

weave运行了一个容器：

weave是主程序，负责建立weave网络，收发数据，提供DNS服务等

在docker01中启动容器

[root@docker01 ~]# eval $(weave env)

[root@docker01 ~]# docker run -d -it --name busybox_01 --rm busybox:latest

a1a4f0931a65b36067f8d27e6474fee584d003ac302e9c7ac4e517f48b0d46a2

注意：在这里因为是测试，用到了 --rm ：关闭即删除，删除，删除！！

首先执行 eval $(weave env) 很重要，其作用是将后续的docker命令发送给weave proxy处理，如果要恢复之前的环境，可执行eval $(weave env --restore)。

查看当前容器busybox_01的网络配置

[root@docker01 ~]# docker exec busybox_01 ip r

default via 172.17.0.1 dev eth0

10.32.0.0/12 dev ethwe scope link  src 10.32.0.1

172.17.0.0/16 dev eth0 scope link  src 172.17.0.2

224.0.0.0/4 dev ethwe scope link

### 由此可以看出，docker给其分配的地址为10.32.0.0/12网段，并且IP地址为10.32.0.1

### 而且busybox_01有两个网络接口eth0和ethwe，其中eth0是默认连接的bridge网络，即网桥docker0。分配的IP 10.32.0.1/12 ethwe与weave相关

在当前主机上再运行一个容器

[root@docker01 ~]# docker run -d -it --name busybox_02 --rm busybox:latest

88f208a2ca486eccc346ed7239f44836587796ce7898f48b65e162bfebe522e6

[root@docker01 ~]# docker exec busybox_02 ip r

default via 172.17.0.1 dev eth0

10.32.0.0/12 dev ethwe scope link  src 10.32.0.2

172.17.0.0/16 dev eth0 scope link  src 172.17.0.3

224.0.0.0/4 dev ethwe scope link

测试同一个主机上的busybox_01和busybox_02的连通性

[root@docker01 ~]# docker exec busybox_01 ping -c 2 busybox_02

PING busybox_02 (10.32.0.2): 56 data bytes

64 bytes from 10.32.0.2: seq=0 ttl=64 time=0.051 ms

64 bytes from 10.32.0.2: seq=1 ttl=64 time=0.050 ms

--- busybox_02 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss

round-trip min/avg/max = 0.050/0.050/0.051 ms

### 在这里是可以连通的，并且还可以解析

二、weave跨主机通信

第一步：再docker02上执行以下命令

[root@docker02 ~]# weave launch 10.0.0.11

## 格式 weave launch [docker01的ip地址]

这里必须指定docker01的ip地址，这样docker01和docker02才能加入到同一个weave网络。

第二步：开启路由转发功能

[root@docker01 ~]# echo "1">/proc/sys/net/ipv4/ip_forward

[root@docker02 ~]# echo "1">/proc/sys/net/ipv4/ip_forward

第三步：启动容器

[root@docker02 ~]# docker run -d -it --name busybox_03 --rm busybox:latest

82503c97ee984d5a330f635eeca825edc795c7ef96a8fc592da9dc8598764594

第四步：测试连通性

[root@docker02 ~]# docker exec busybox_03 ping -c 2 busybox_02

PING busybox_02 (10.32.0.2): 56 data bytes

64 bytes from 10.32.0.2: seq=0 ttl=64 time=1.477 ms

64 bytes from 10.32.0.2: seq=1 ttl=64 time=1.187 ms

--- busybox_02 ping statistics ---

2 packets transmitted, 2 packets received, 0% packet loss

round-trip min/avg/max = 1.187/1.332/1.477 ms

### 可以发现主机docker02上运行的容器可以与docker01上的容器通信，而且可以解析主机名

三、weave网络隔离

默认配置下，weave使用一个大subnet(例如10.32.0.0/12)，所有的主机的容器都是从这个地址空间中分配IP，因为同属一个subnet，容器可以直接通信。如果要实现网络隔离，可以通过环境变量WEAVE_CIDR为容器分配不同的subnet的IP，举例如下：

[root@docker02 ~]# docker run -d -it -e WEAVE_CIDR=net:10.32.2.0/24 --name busybox_04 --rm busybox:latest

d3a4430bbc111c9f7eca1ab9c4b6f432f63d9e45d66ea0d0d66b3dfecfa75eb6

在这里WEAVE_CIDR=net:10.32.2.0/24的作用是使容器分配到IP 10.32.2.2。由于10.32.0.0/12 与 10.32.2.0/24位于不同的subnet，所以无法ping到busybox_02。

[root@docker02 ~]# docker exec busybox_04 ping -c 2 busybox_02

PING busybox_02 (10.32.0.2): 56 data bytes

--- busybox_02 ping statistics ---

2 packets transmitted, 0 packets received, 100% packet loss

当然也无法ping同同主机上的busybox_03

除了subnet，我们还可以直接为容器分配特定的ip：

[root@docker02 ~]# docker run -d -it -e WEAVE_CIDR=ip:10.32.6.6/24 --name busybox_05 busybox:latest

b2eccb69e37e5da8558237163103f050a3efc118cf71bf11c62c68b572e2b8a6

[root@docker02 ~]# docker exec busybox_05 ip r

default via 172.17.0.1 dev eth0

10.32.6.0/24 dev ethwe scope link  src 10.32.6.6

172.17.0.0/16 dev eth0 scope link  src 172.17.0.4

224.0.0.0/4 dev ethwe scope link

四、weave与外网的连通性

weave是一个私有的VLAN网络（容器可以访问外网），默认与外部网络隔离。外部网络如何才能访问到weave中的容器呢？

答案：

首先将主机加入到weave网络。
然后把主机当作访问的网关。

第一步：要将主机加入到weave，执行weave expose。

[root@docker02 ~]# weave expose

10.32.2.129

第二步：查看ip

这个10.32.2.129会被配置到host2的weave网桥上。

[root@docker02 ~]# ip a

...

13: weave: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1376 qdisc noqueue state UP qlen 1000

    link/ether c6:77:0c:f6:e2:29 brd ff:ff:ff:ff:ff:ff

    inet 10.32.2.129/12 brd 10.47.255.255 scope global weave

       valid_lft forever preferred_lft forever

    inet6 fe80::c477:cff:fef6:e229/64 scope link

       valid_lft forever preferred_lft forever

第三步：测试连通性

ping同一主机的busybox_03

[root@docker02 ~]# docker exec busybox_03 ip r

default via 172.17.0.1 dev eth0

10.32.0.0/12 dev ethwe scope link  src 10.44.0.0

172.17.0.0/16 dev eth0 scope link  src 172.17.0.2

224.0.0.0/4 dev ethwe scope link

[root@docker02 ~]# ping -c 2 10.44.0.0

PING 10.44.0.0 (10.44.0.0) 56(84) bytes of data.

64 bytes from 10.44.0.0: icmp_seq=1 ttl=64 time=0.123 ms

64 bytes from 10.44.0.0: icmp_seq=2 ttl=64 time=0.048 ms

--- 10.44.0.0 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 999ms

rtt min/avg/max/mdev = 0.048/0.085/0.123/0.038 ms

ping docker01上的busybox_01

[root@docker01 ~]# docker exec busybox_01 ip r

default via 172.17.0.1 dev eth0

10.32.0.0/12 dev ethwe scope link  src 10.32.0.1

172.17.0.0/16 dev eth0 scope link  src 172.17.0.2

224.0.0.0/4 dev ethwe scope link

[root@docker02 ~]# ping -c 2 10.32.0.1

PING 10.32.0.1 (10.32.0.1) 56(84) bytes of data.

64 bytes from 10.32.0.1: icmp_seq=1 ttl=64 time=2.16 ms

64 bytes from 10.32.0.1: icmp_seq=2 ttl=64 time=0.337 ms

--- 10.32.0.1 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 1001ms

rtt min/avg/max/mdev = 0.337/1.252/2.168/0.916 ms

接下来要让其他非weave主机访问到busybox_01和busybox_03，只需要将网关指向docker01。例如在新的主机docker03上添加如下路由：

[root@docker03 ~]# ip route add 10.32.0.0/12 via 10.0.0.11

[root@docker03 ~]# ping -c 2 10.32.0.1

PING 10.32.0.1 (10.32.0.1) 56(84) bytes of data.

64 bytes from 10.32.0.1: icmp_seq=1 ttl=63 time=1.45 ms

64 bytes from 10.32.0.1: icmp_seq=2 ttl=63 time=2.25 ms

--- 10.32.0.1 ping statistics ---

2 packets transmitted, 2 received, 0% packet loss, time 1002ms

rtt min/avg/max/mdev = 1.450/1.852/2.254/0.402 ms

注意：10.32.0.0/12是weave网络使用的默认subnet，如果此地址空间与现有IP冲突，可以通过 --ipalloc-range 分配特定的subnet。

weave launch --ipalloc-range 10.2.0.0/16

不过需要确保所有的host都使用相同的subnet

【注意】如果出现以下情况

[root@docker02 ~]# docker ps

Cannot connect to the Docker daemon at unix:///var/run/weave/weave.sock. Is the docker daemon running?

需要执行

[root@docker02 ~]# eval $(weave env --restore)
