最近学习（https://github.com/mininet/openflow-tutorial/wiki ）虚拟网络相关知识，搭建一个实验环境花了不少时间，这里记录下过程。

教程里面描述的使用的软件不太一样，因为我win10安装virtualbox，导入mininet虚拟机一直起不来，也没有使用教程里面的xshell和putty，使用了我经常使用secureCRT软件作为远程登入软件。

软件列表

1、vmware workstation12

2、xming

3、SecureCRT

3、mininet-vm-x86_64

没有下载的可以到这里下载链接：https://pan.baidu.com/s/1sdWg30erxSW3P6jeqTxzAQ 密码：wojj

1、安装vmware workstation12

2、安装SecureCRT，我这里给出来的是免安装版本的，解压之后就可以直接使用。

3、安装xming，直接一路默认安装即可。

4、到http://onlab.vicci.org/mininet-vm/mininet-2.2.0-150106-ubuntu-14.04-server-amd64.zip 下载mininet虚拟机镜像。

5、从vmware workstation中选择直接 导入虚拟机即可。

7、打开虚拟机电源之后，使用mininet/mininet登入之后，ifconfig查看eth0的ip地址。

8、打开crt之后先用ip 和mininet/mininet账户登入，登入之后点击第四个叉按钮断开，然后在ip地址处右击打开下面的对话框。

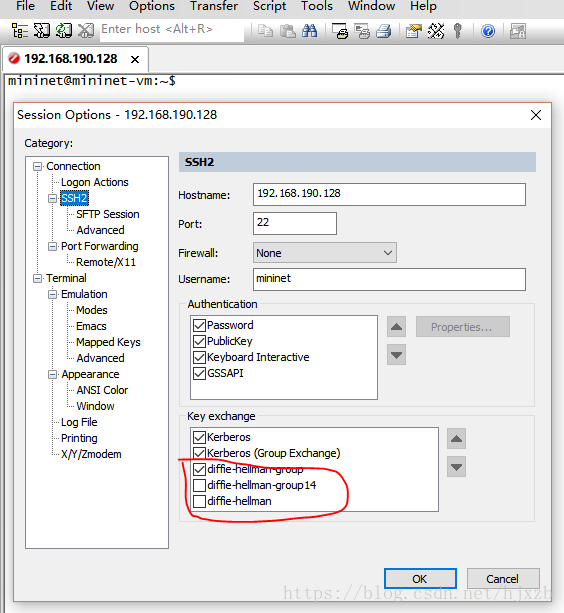

将ssh2中

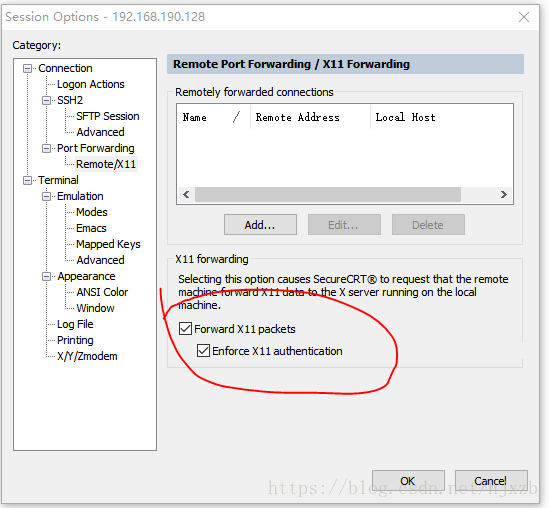

diffie-hellman-group和diffie-hellman的钩取消掉。然后再打开portForwarding，如下如，勾选Forward X11 packets，单击ok结束。

9.测试环境，在CRT中登入虚拟机之后输入sudo mn，如下图所示

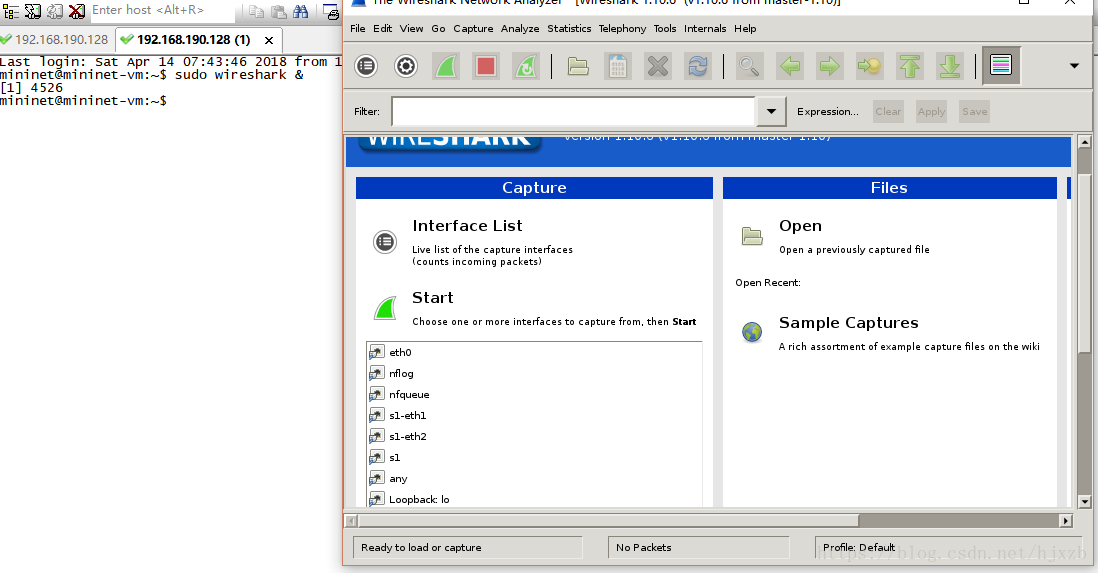

再右击ip处，clone 这个session。在第二个窗口输入sudo wireshark &

如下图所示



完了之后就会弹出wireshark界面了。后续就可以按照教程：https://github.com/mininet/openflow-tutorial/wiki

进行学习了。
