Proteus报错处理经验：power rails ‘GND’ and 'VCC/VDD' are interconnected in net VCC

1 前言

初学Proteus，画好原理图后遇到了power rails ‘GND’ and 'VCC/VDD' are interconnected in net VCC的报错。
尝试了网上的解决办法，都没能解决我的问题。
最后自己搞了半天，还是解决了这个错误，因此记录并且分享一下我解决的办法，目前在网上还没看到有人提到这种办法。
这个错误报了两次，用了不同的办法分别解决了。

2 分析

简单说一下我解决这个报错的思路：
这个错误直译过来就是 GND和VCC连在了一起（短路了）。
首先检查了原理图有没有GND和VCC连在一起的情况，但是我的图中没有，这就很为难我这个初学菜鸡了。所以我猜测除了原理图中显示的用wire的连接，各终端可能还有隐藏的别的连接方式。

3 解决

参考方法1：检查隐藏引脚

1. 显示隐藏引脚
   Template -> Set Design Colours -> 勾选show hidden pins
   隐藏引脚默认是灰色



2. 检查有没有隐藏引脚连接在一起的情况，有则删去中间的连线。
   例如，我的原理图中，因为元件摆放的距离过近，导致两个元件的隐藏引脚直接连在了一起，如下图，灰色的是隐藏引脚。

   拖开了上面的元件，并删去了连线后，报错少了一条。


参考方法2：检查 Power Rail Configuration

• 打开Power Rail Configuration：Design -> Power Rail Configuration
  在Name处，选中VCC/VDD 查看有没有右边的框中有没有GND，如下图。
  若有，选中GND后，点击Remove。
  若弹出对话框提示无法删去，他们之间是通过wire实体连接的，大概还是要在图中找bug了。

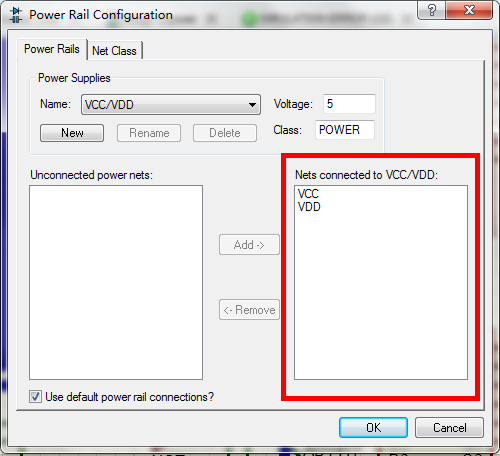

下图是我删除后的，删除之前的没有截图，就不再伪造一次错误了。

4 小结

第一次接触Proteus，感觉这种坑对于初学者还是蛮难找的，太坑了。
PS：如果有错，请批判指正哈。
