Unity2017新功能Sprite Atlas详解

Sprite Atlas（精灵图集）
Sprite Atlas 针对现有的图集打包系统Sprite Packer在性能和易用性上的不足，进行了全面改善。除此之外，相比Sprite Packer，Sprite Atlas将对精灵更多的控制权交还给用户。由用户来掌控图集的打包过程以及加载时机，更加利于对系统性能的控制。
Sprite Atlas的主要有以下三个功能：
1.创建、编辑图集以及设定图集参数

2.添加图集Variant（变种）

3.运行时访问图集

下面将通过具体案例来分别展示以上三个功能。

创建、编辑图集及参数设定
在Unity 2017.1中，SpriteAtlas是一种资源，可以像其它资源一样在Unity中创建，例如预制件、场景等。

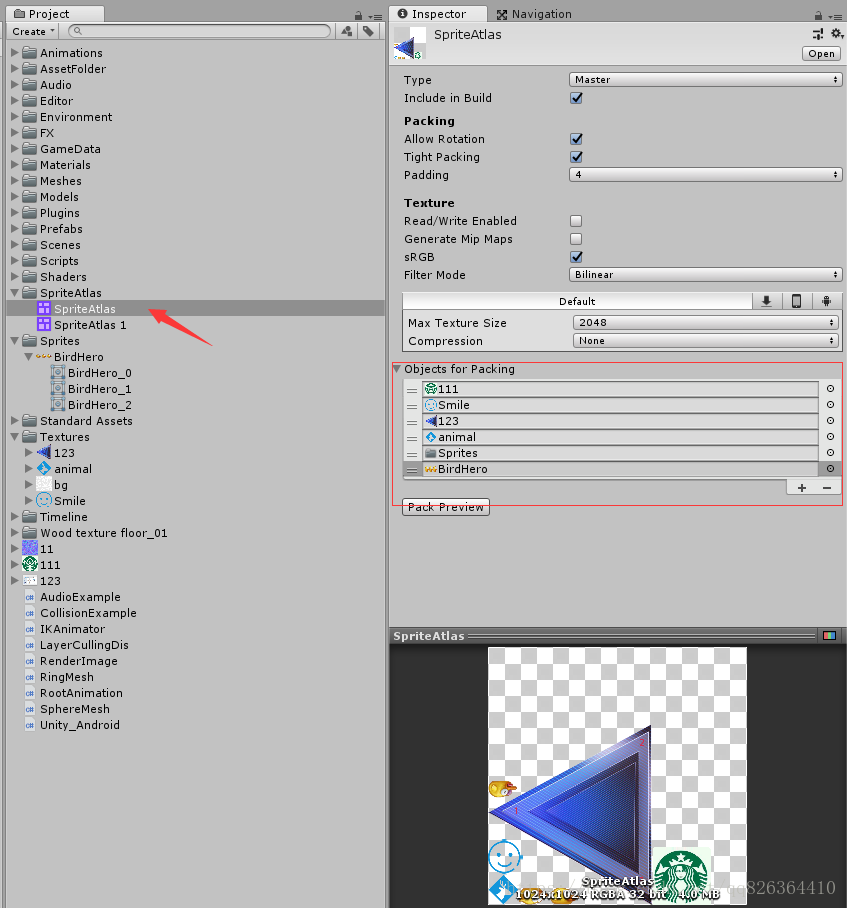

可以在检视窗口中设定要打包的精灵及其参数，例如图集的打包方式、输出贴图的压缩格式等。如下图所示，SpriteAtlas就是一个创建好的图集。

P.S.这里可以支持多种类型，包括单个Sprite、Sliced Sprite、文件夹，以及这些类型的任意组合。

操作更加方便，对用户更友好。可以将文件夹，纹理或精灵分配给Sprite Atlas。可以将整个文件夹分配给Sprite Atlas资产，该文件夹中的所有纹理（包括子文件夹）都将被打包。不考虑相同纹理内的其他精灵。

此外，在检视窗口上还可以看到图集的一些参数设定，例如：打包时是否支持精灵旋转(Allow Rotation)、贴图的采样模式(Filter Mode)、压缩方式(Compression)等等。
在最下方的预览窗口中，可以查看图集的生成效果。这样就可以很清楚的知道图集的打包方式是否合理，是否存在大量被浪费的空间。

添加图集Variant（变种）
所谓Variant，就是指原有图集的一个变种。它会复制原有图集的贴图，并根据一个比例系数来调整复制贴图的大小。

这样的Variant通常用于为高分辨率和低分辨率的屏幕准备不同的图集。

因为如果只准备一套高分辨率的图集，在低分辨率的设备上占用内存过多。反之，如果只准备一套低分辨率图集，在高分辨率的设备上就会模糊。

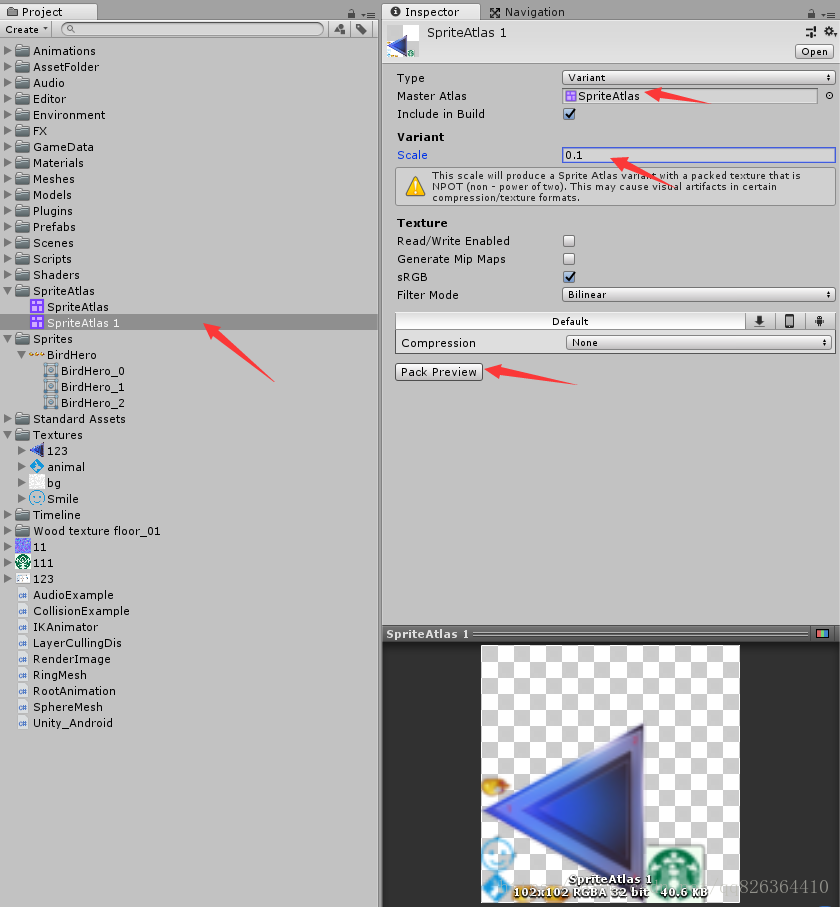

通过Atlas Variant就可以很方便地解决该问题。如下图所示，SpriteAtlas 1.spriteatlas是新建的一个低清图集，在检视窗口中将Type设为Variant，Master Atlas设为SpriteAtlas。这里为了与原图进行更明显的对比，将Scale设为0.1， 点击Pack Preview。

运行时访问图集
Sprite Atlas作为一种资源开放给用户，支持在脚本中直接访问，还可以通过名字获取图集中的精灵。

这样做的好处是，让用户可以更加直接地随时编辑图集，而且不用去单独加载图集中的每个精灵。

下面是一段动态换装的代码，该脚本通过LoadAsset加载SpriteAtlas类型的资源，再通过SpriteAtlas的GetSprite接口获取图集中的精灵，最后将精灵传递给SpriteRenderer。相较于基于Sprite Packer的实现，整个过程要简单直接的多。

1.
   using UnityEditor;
2.
   using UnityEngine;
3.
   using UnityEngine.U2D;
4.

5.
   public class SpriteAtlasExample : MonoBehaviour
6.
   {
7.
   void Start()
8.
   {
9.
   SpriteAtlas atlas = AssetDatabase.LoadAssetAtPath<SpriteAtlas>("Assets/SpriteAtlas/SpriteAtlas.spriteatlas");
10.
    Sprite sprite = atlas.GetSprite("111");
11.
    if(sprite != null)
12.
    {
13.
    GetComponent<SpriteRenderer>().sprite = sprite;
14.
    }
15.
    }
16.

17.
    }

创建方式
Assets>Create>Sprite Atlas
