这里的实现，先把符号位取出来，使用两个正数相乘，然后在把符号加到乘积上。

参考链接


1.创建MulC2.java, 并生成构造方法和logic()方法
略

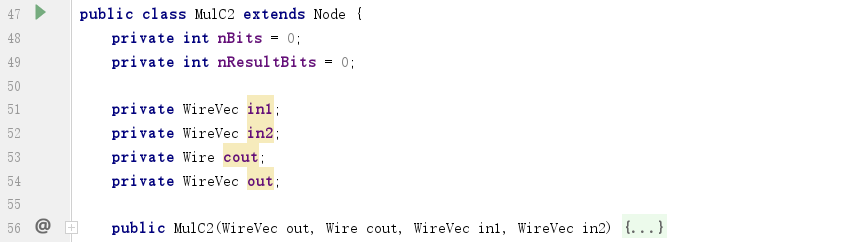

2. 根据逻辑原理图，添加输入输出线
​​

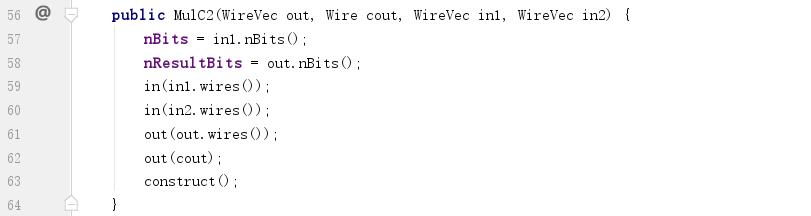

3. 在构造方法中搜集输入输出线并调用construct()方法
​​

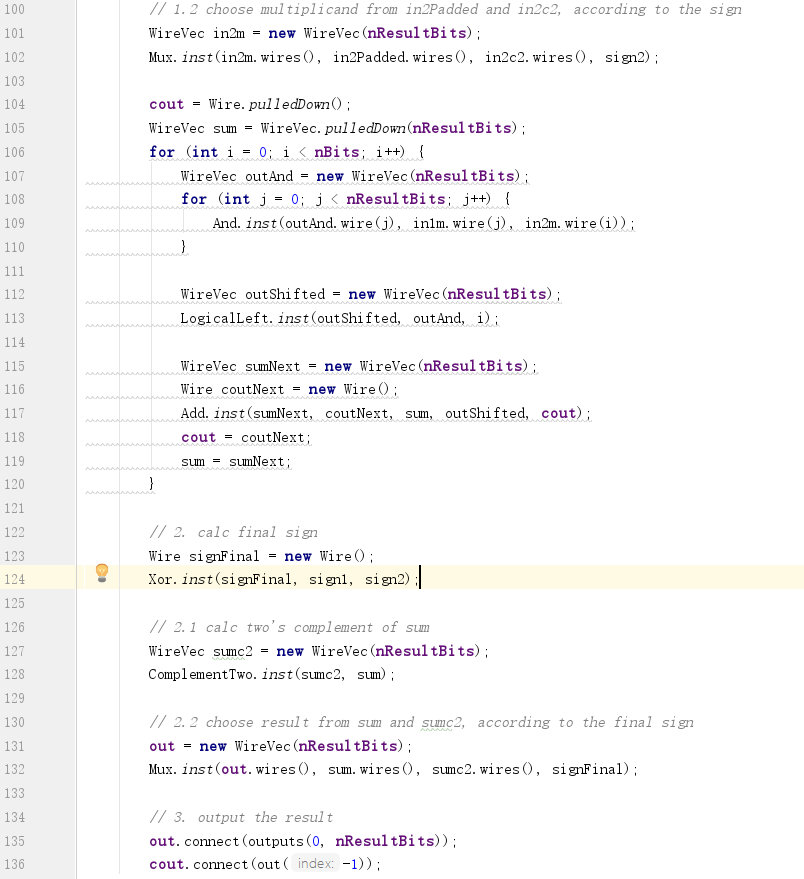

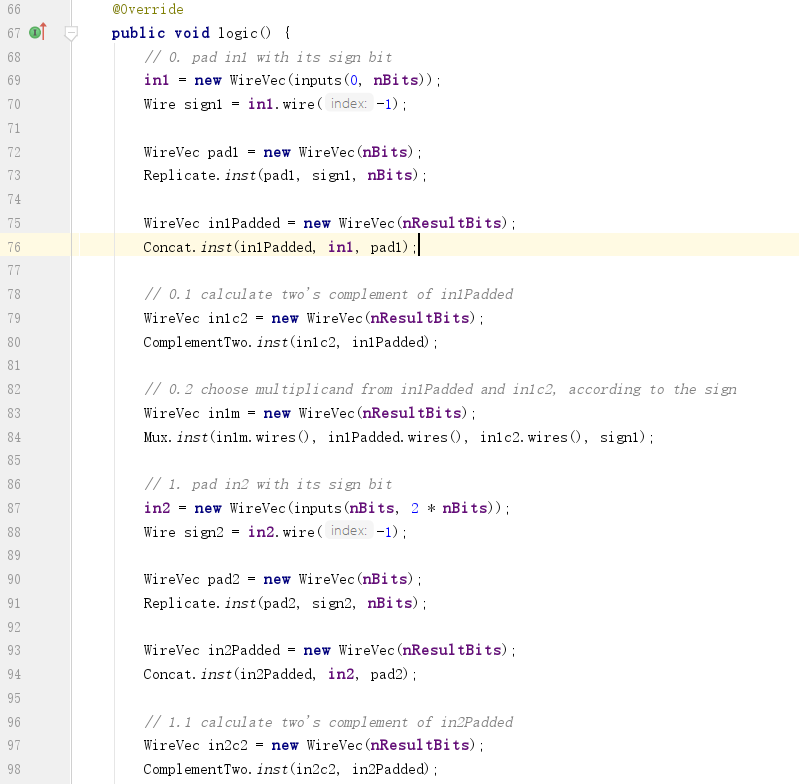

4. 在logic()方法中创建子节点并连线
​​
​​


5. 创建inst静态方法方便后续使用
略

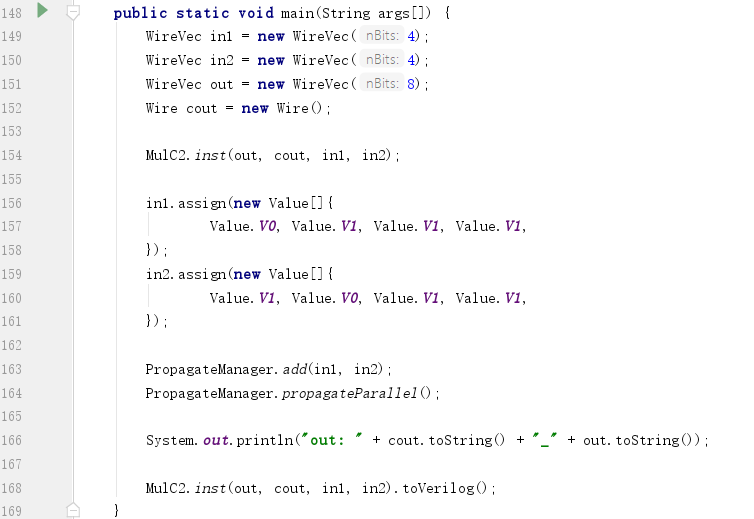

6. 创建main方法执行验证
​​

运行结果为：
​​
即：
​​


7. 生成Verilog
生成定制化模块名：
​​

调用toVerilog()方法生成Verilog实现。
略
