“大地主”IPv6的地址实验配置
上一篇文章,我们简单的介绍了一下IPv6协议的邻居发现BD和简单的基础配置,这里我们通过实验观察一下
IPv6邻居发现中会发送的报文,顺便熟悉一下,新的地址配置
根据拓扑图配置地址
这里原理和IPv4一样,路由器之间要相同网段才能ping通,PC要访问不同网段要找网关
路由器接口配置地址和ipv4一样
ipv6 address 2001::1 64
先配置ipv6地址再配置地址前缀
我们去直接用PC去ping中间路由器的2002网段是ping不同的因为,虽然左边路由器有去往2002::2的路由
但是中间交换机没有去往左边PC的路由,这里我们就可以设置一条静态路由,让中间路由器可以去往左边PC
可以看到ipv6的静态路由配置格式也是一样----目的地址+目的地址掩码+下一跳地址
左边路由器:
ipv6 route-static 2003:: 64 2001::2
中间路由器:
ipv6 route-static 2000:: 64 2001::1
ipv6 route-static 2003:: 64 2002::2
右边路由器:
ipv6 route-static 2000:: 64 2002::1

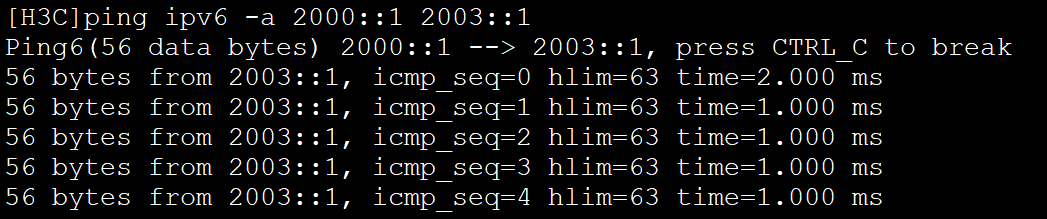

进行ping通测试:ping ipv6 -a 2000::1 2003::1 在左边路由器指定2001::1地址ping2003::1
结果ping通

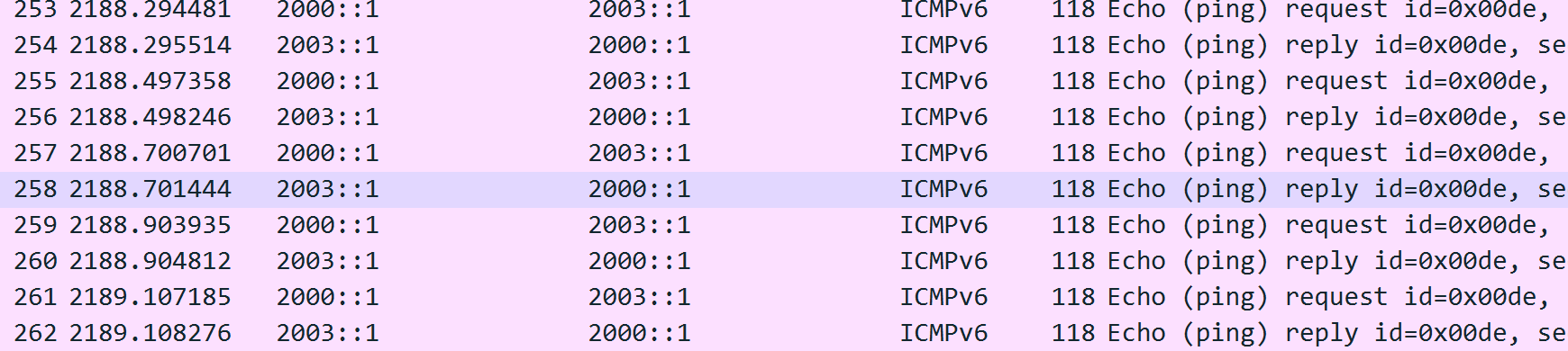

接下来我们抓包查看
打开NS报文
以组播的形式发送NS请求报文,ICMPv6的Type135,

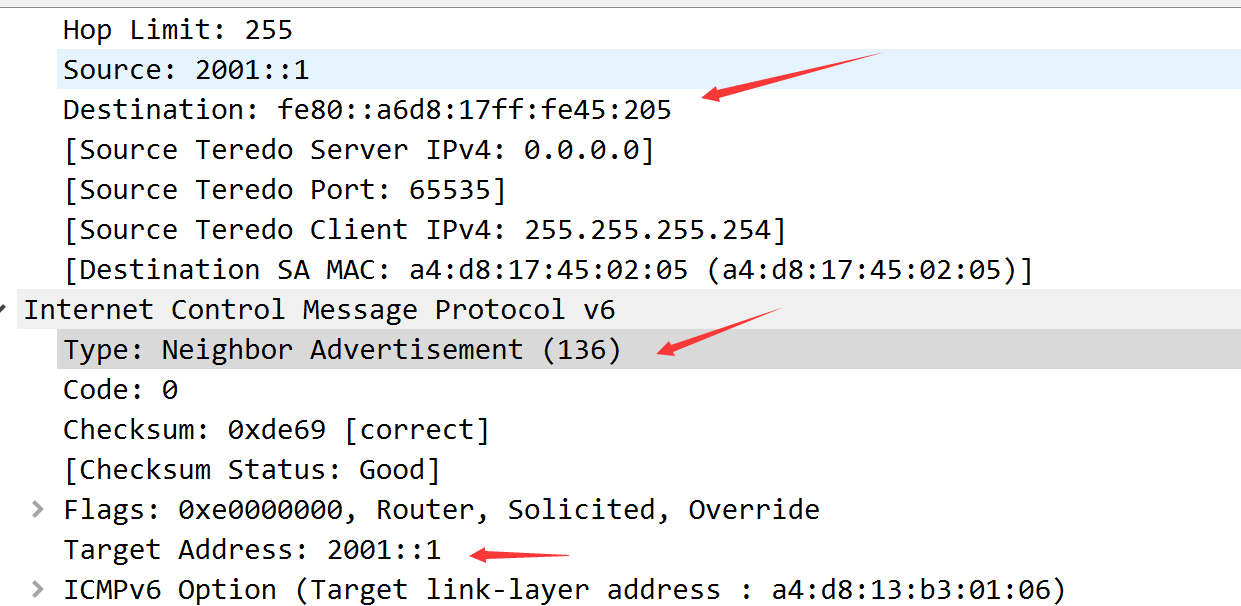

打开NA报文
单播回应,Type136
接下来我们测试动态路由协议
RIPng

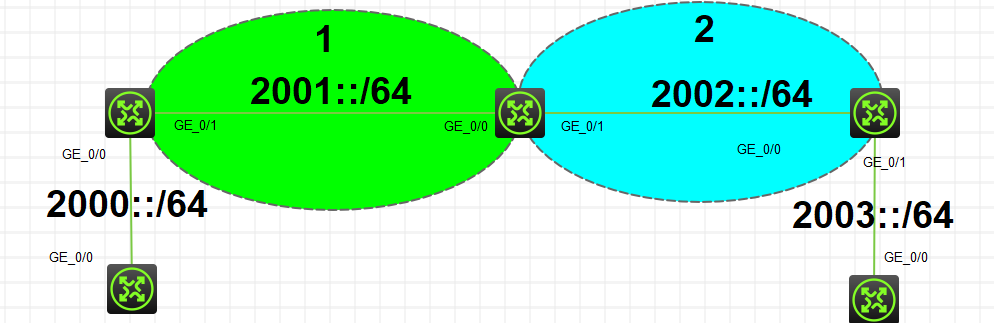

地址还是跟上个一样,只是没有主机,上图绿蓝是为OSPF做准备,RIPng实验请忽略

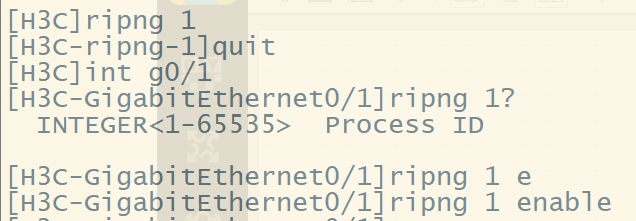

下面来配置RIPng
ipv6的动态路由非常简单
只要在系统视图创建进程,然后在接口调用进程就可以了
其他路由器也是一样,创建ripng进程,然后每个接口调用,这里图片不重复赘述

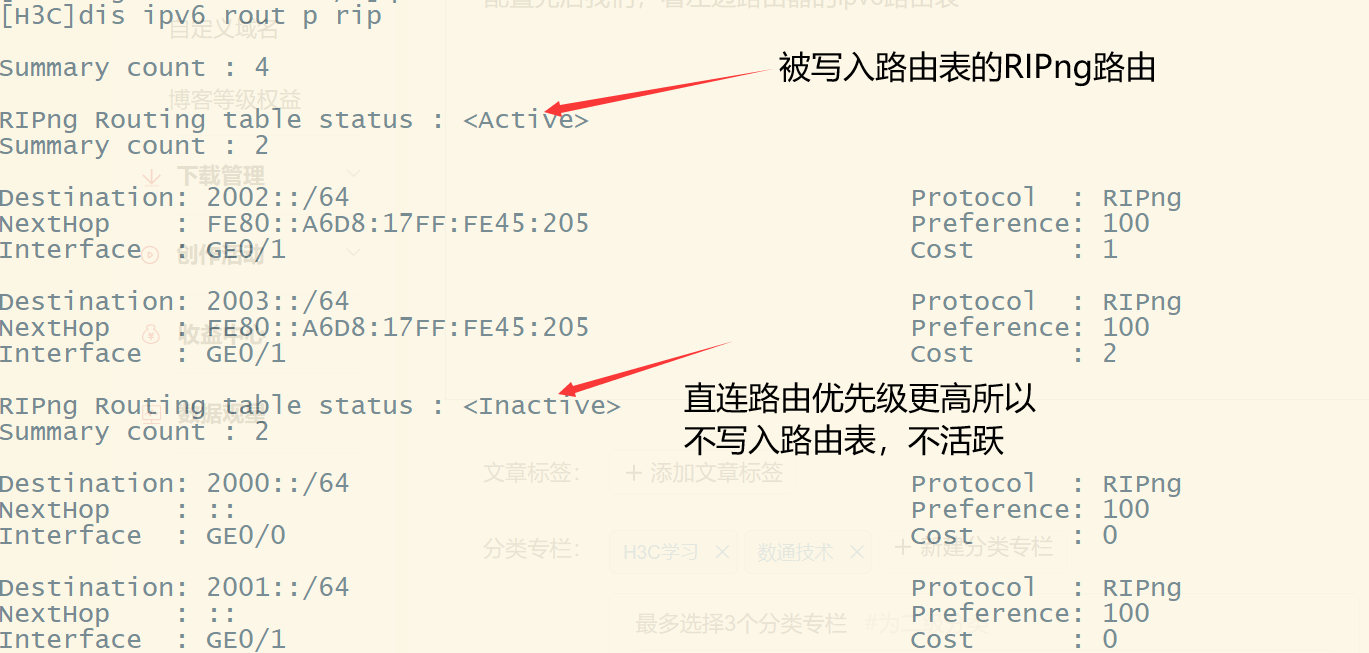

配置完后我们,看左边路由器的ipv6路由表

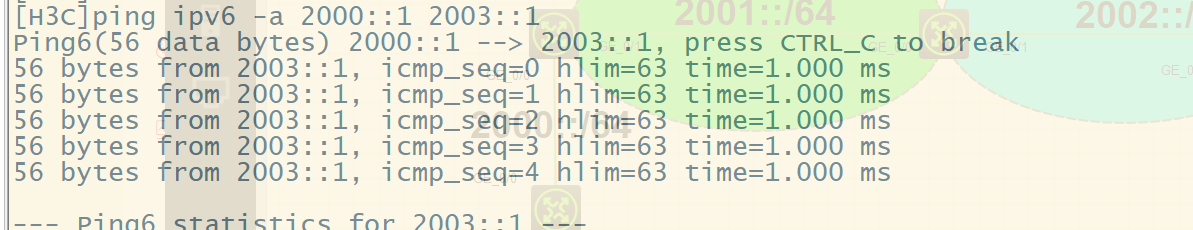

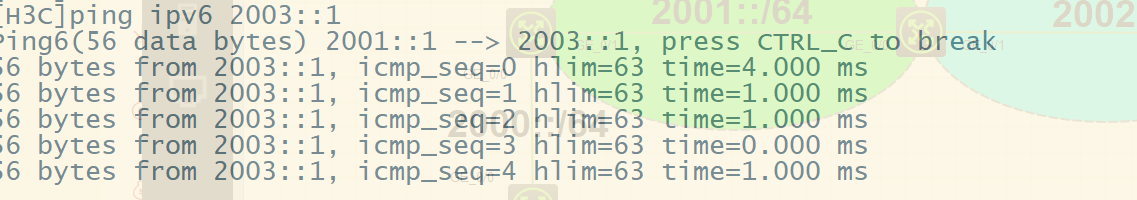

进行ping测试

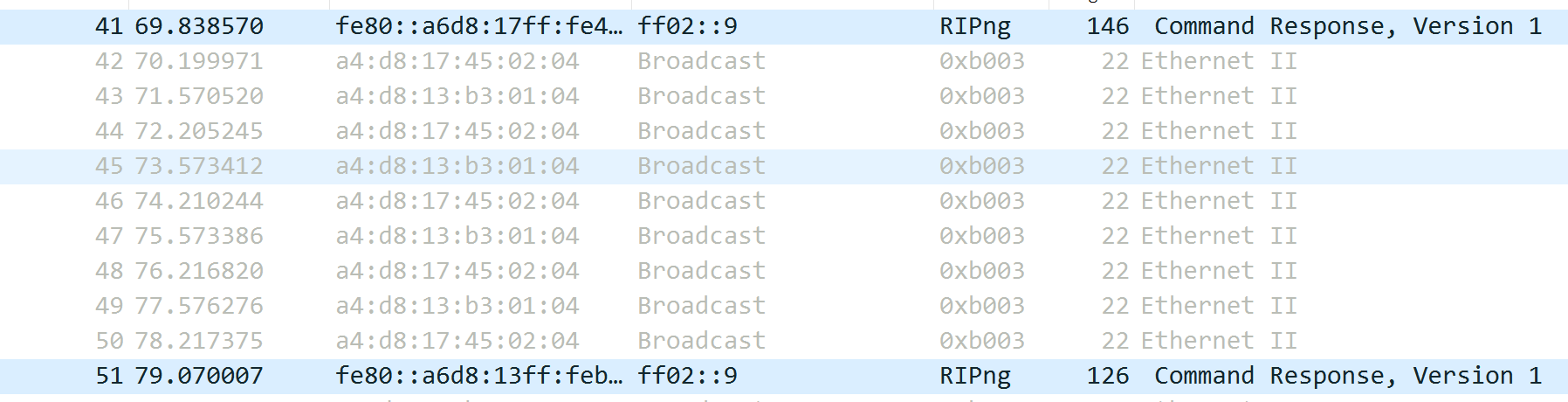

然后抓包看看
可以看到跟RIPv1和v2一样也有一个Request报文

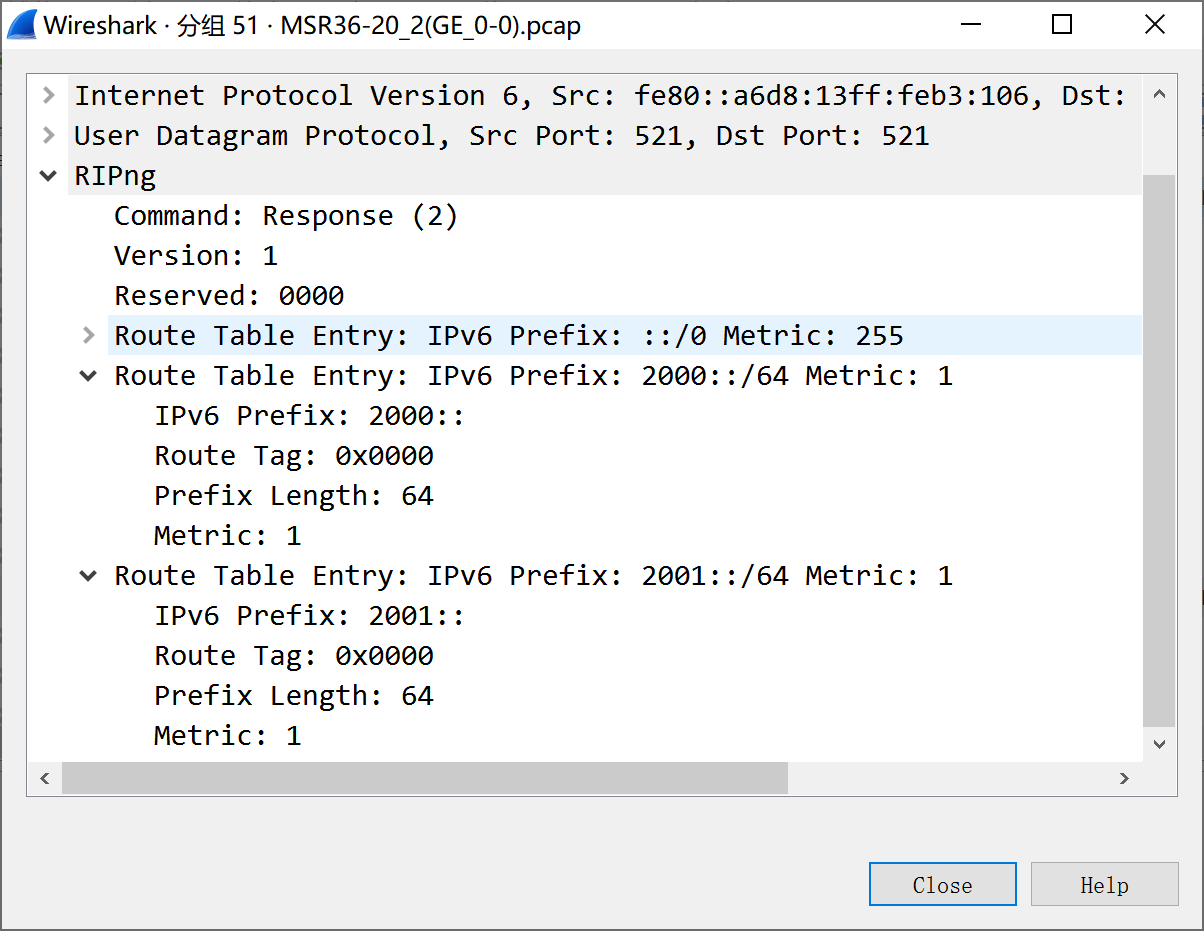

接着会定期发送Respondse报文
里面携带自己全部的RIPng路由
接下来我们,看看OSPFv3的实验
先把RIPng给undo掉

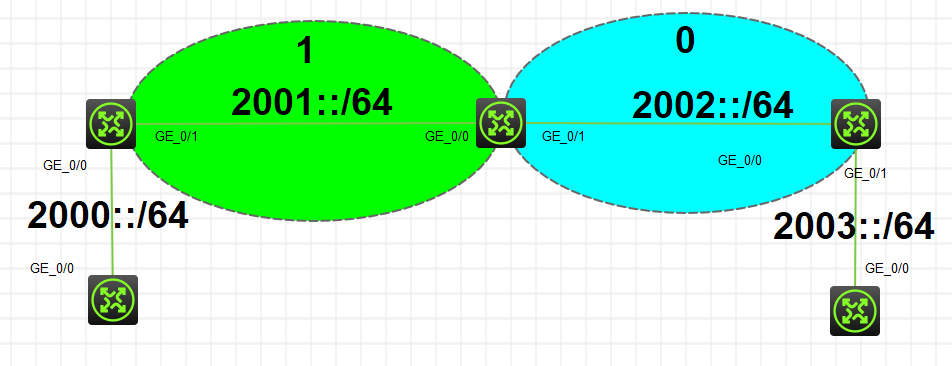

这里配置两个OSPF区域
这里我们只对上面三个路由器做配置,不管下面两个路由器
这里特别说明,ospf的route-id还是用32位
因为ipv6采用的是128为的地址,不像ipv4,route-id得自己配置,不能自动选举
左边路由器route-id:1.1.1.1
中间路由器route-id:2.2.2.2
右边路由器route-id:3.3.3.3

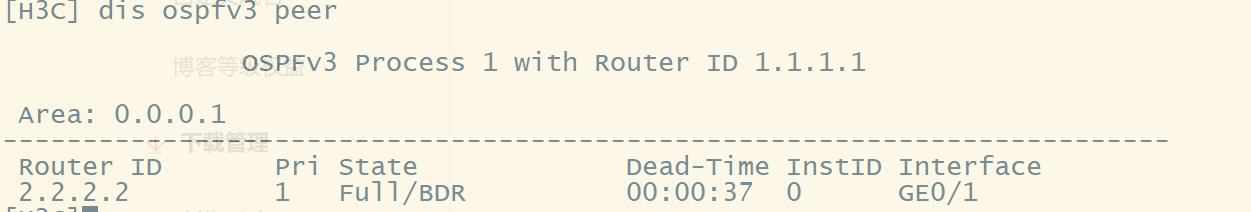

其他两个路由器也是相同配置
可以发现,在ipv6动态路由,方面又部分还是ipv4类似的
走过路过,点个三连,十分感谢
一起学习,一起进步
技术交流资料分享:QQ---1740602259
