首先说明:数据报的分段和分片确实发生,分段发生在传输层,分片发生在网络层。但是对于分段来说,这是经常发生在UDP传输层协议上的情况,对于传输层使用TCP协议的通道来说,这种事情很少发生。

1,MTU(Maximum Transmission Unit,MTU),最大传输单元

(1)以太网和802.3对数据帧的长度都有一个限制,其最大 值分别是1500和1492个字节。链路层的这个特性称作MTU。不同类型的网络大多数都有一个上限。如果IP层有一个数据要传,且数据的长度比链路层的 MTU还大,那么IP层就要进行分片(fragmentation),把数据报分成若干片,这样每一个分片都小于MTU。

(2)把一份IP数据报进行分片以后,由到达目的端的IP层来进行重新组装,其目的是使分片和重新组装过程对运输层(TCP/UDP)是透明的。由于每一分片都是一个独立的包,当这些数据报的片到达目的端时有可能会失序,但是在IP首部中有足够的信息让接收端能正确组装这些数据报片。

(3)尽管IP分片过程看起来透明的,但有一点让人不想使用它:即使只丢失一片数据也要重新传整个数据报。why?因为IP层本身没有超时重传机制------由更高层(比如TCP)来负责超时和重传。当来自TCP报文段的某一片丢失后,TCP在超时后会重发整个TCP报文段,该报文段对应于一份IP数据报(而不是一个分片),没有办法只重传数据报中的一个数据分片。

(4)使用UDP很容易导致IP分片,TCP试图避免IP分片。 那么TCP是如何试图避免IP分片的呢?其实说白了,采用TCP协议进行数据传输是不会造成IP分片的,因为一旦TCP数据过大,超过了MSS,则在传输 层会对TCP包进行分段(如何分,见下文!),自然到了IP层的数据报肯定不会超过MTU,当然也就不用分片了。而对于UDP数据报,如果UDP组成的 IP数据报长度超过了1500,那么IP数据报显然就要进行分片,因为UDP不能像TCP一样自己进行分段。总结:UDP不会分段,就由我IP来分。TCP会分段,当然也就不用我IP来分了!

2,MSS(Maxitum Segment Size)最大分段大小的缩写,是TCP协议里面的一个概念

(1)MSS就是TCP数据包每次能够传输的最大数据分段。为了达到最佳的传输效能TCP协议在建立连接的时候通常要协商双方的MSS值,这个值TCP协议在实现的时候往往用MTU值代替(需要减去IP数据包包头的大小20Bytes和TCP数据段的包头20Bytes)所以往往MSS为1460。通讯双方会根据双方提供的MSS值得最小值确定为这次连接的最大MSS值。

(2)相信看到这里,还有最后一个问题:TCP是如何实现分段的呢?其实TCP无所谓分段,因为每个TCP数据报在组成前其大小就已经被MSS限制了,所以TCP数据报的长度是不可能大于MSS的,当然由它形成的IP包的长度也就不会大于MTU,自然也就不用IP分片了。

简而言之:

1.IP分片产生的原因是网络层的MTU;TCP分段产生原因是MSS.

2.IP分片由网络层完成,也在网络层进行重组;TCP分段是在传输层完成,并在传输层进行重组.   //透明性

3.对于以太网,MSS为1460字节,而MUT往往会大于MSS.

故采用TCP协议进行数据传输,是不会造成IP分片的。若数据过大,只会在传输层进行数据分段,到了IP层就不用分片。

所以可以看成是这种情况:传输层协议想发送一个超过了MTI的数据报,这个时候网络层就需要对其进行分片,一般UDP和ICMP会出现分片情况,但是TCP不会出现这种情况!因为TCP使用了MSS来避免分片!

IP分片只有第一个带有传输层或ICMP首部,其余的分片只有IP头。至于怎么重组就是到对端以后IP层的事情了。

若TCP报文非常长那么在IP层传输时就有可能要分解成多个短数据报片。(计算机网络谢希仁)

TCP分段每个都有完整首部。

PS:所以我觉得是这样的,TCP的分段是针对应用层的数据来说的,比如使用TCP发送70KB的数据,这个时候就需要将70KB分成若干个MSS,到了网络层就不需要分片了。MSS的存在就避免了网络层分片的发生,

IP层的分片是针对传输层中使用UDP协议来说的,如果使用UDP发送数据,UDP并不知道如何分段,那么到了IP层就需要进行分片,分片的原则根据MTU,那么分UDP最大的数据负载就是1500-8=1492

TCP/UDP实验

看完了理论,让我们实践一把,看是否与以上的理论相符。

对于TCP来说,它是尽量避免分片的。假设我们这里要发送给TCP层的数据大小为2748个字节,这个大小是明显大于链路层的发送数据的大小的,在这个情况

下我们来看,对于来自TCP层的数据,IP会不会进行分片。



从第一张图看来,应用层的2748个字节在TCP层就进行了分段,分层了两个TCP段,一个1460字节,一个1288字节。那么到IP层的时候,自然就不会在进行分片了。

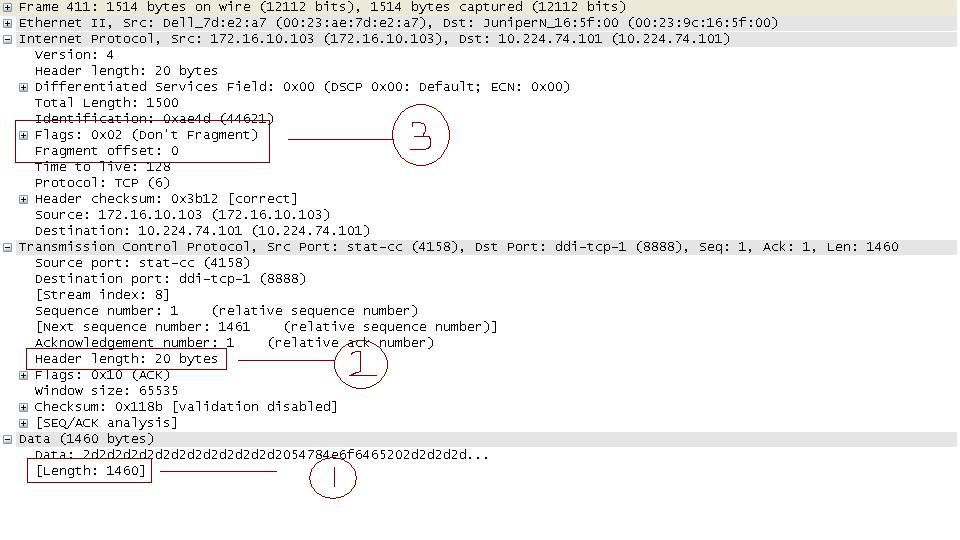

从第二张图片看出,在这两个TCP分段中,在序号3处,IP的头部字段(Don ' t Fragment) 被设置了,用于告诉IP层不要对该数据进行分片。

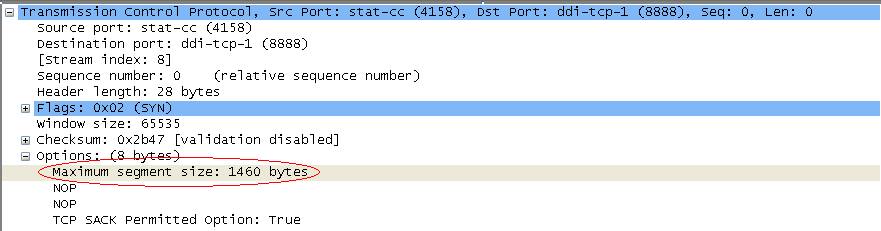

而对于MSS大小的协商,我们可以从下面这张图片看到,下面的图片是TCP CLIENT发出的第一个SYN TCP分段:

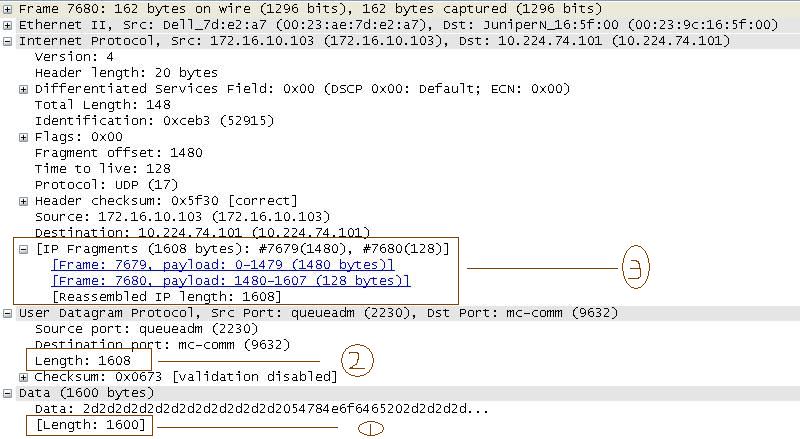

对于UDP来说,假设我们要发送的一个UDP数据包大小为1600个字节,那么在实际上通过UDP/IP分发出去的时候,会不会进行分片呢? 看如下的图片:


 从上面的图片可以看出,我们发送的数据包的大小为1600字节(序号1处),在UDP层,长度为1608字节(序号2处),这里的8个字节是UDP的头部字段的长度, 到了IP层(序号3处),我们可以清楚的看到IP对UDP数据包进行了分片,一个大小为1480字节,一个为128字节。
