前言

在前面的章节中，我们学习了Keepalived简介、原理、以及Keepalived 配置文件的详细解读；今天我们通过几个配置实例来帮助大家掌握Keepalived的高可用性。

Keepalived单实例主备模式实战

配置Keepalived实现单实例单IP自动漂移接管

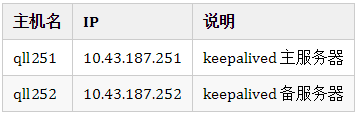

1、准备两台机器

2、安装 Keepalived软件

yum -y install keepalived

需要在qll251和qll252两台服务器上同时安装Keepalived

3、修改Keepalived配置文件

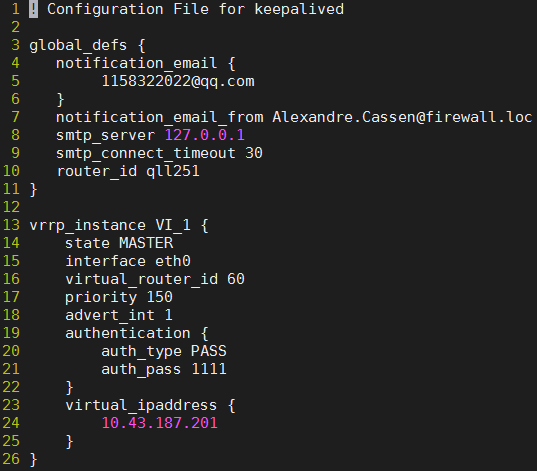

3.1 qll251为MASTER，配置文件如下：

vim /etc/keepalived/keepalived.conf

配置文件详细说明，参考：

keepalived 配置文件详解

这里我们只注意一点：服务器qll251 作为实例VI_1的master，实例ID为60，实例优先级150，浮动IP地址为10.43.187.201

3.2 qll252为BACKUP，配置文件如下：

vim /etc/keepalived/keepalived.conf

4、启动Keepalived服务

systemctl start keepalived

注意：MASTER跟BACKUP节点都要启动Keepalived服务

5、验证虚拟IP自动漂移

由于VI_1实例中，qll251优先级高于qll252，因此qll251为MASTER

在服务器qll251上，可以看到虚拟IP10.43.187.201

而qll252作为Keepalive备节点，无浮动ip：

进行高可用主备服务器切换实验：

（1）将qll251节点Keepalived服务停止，模拟MASTER宕机

（2）关闭qll251节点服务后，备节点接管绑定VIP

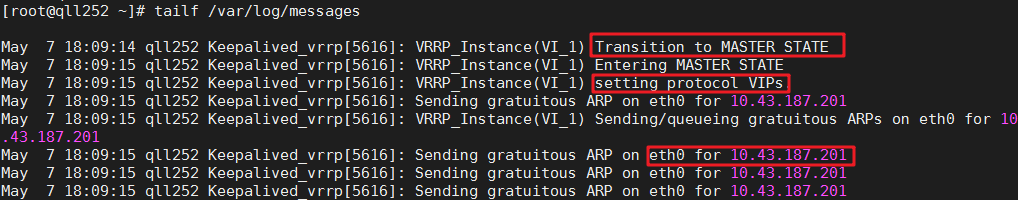

（3）通过日志，查看Keepalived主备切换过程

通过日志，发现备节点qll252已经接管绑定了10.43.187.201这个VIP，期间备节点发送ARP广播，让所有客户端更新本地的ARP表，以便客户端访问新接管VIP服务的节点。

此时备节点已接管VIP，若再次启动主节点的Keepalived服务，主节点是否会接管回VIP？我们验证下

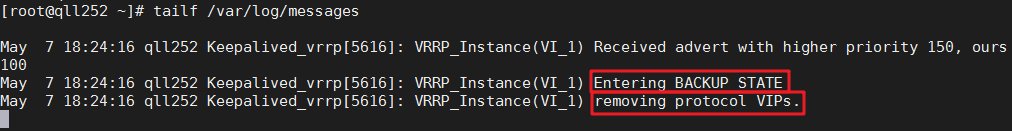

（启动主节点qll251 Keepalived服务过程省略，我们通过日志观察切换现象）

通过日志得知：由于主节点优先级高于备节点，因此主节点抢占为MASTER，同时备节点成为BACKUP，并且移除VIP。

以上便实现了单实例Keepalived服务IP自动漂移接管；VIP漂移至新机器，用户的访问请求自然就会找新机器了。

Keepalived双实例双主模式配置实战

前面给出的是Keepalived单实例主备模式的高可用演示；Keepalived还支持多实例多业务双向主备模式，即A业务在qll251上是主模式，在qll252上是备模式，而B业务在qll251上是备模式，在qll252上是主模式，下面就以双实例为例讲解不同业务实现双主的配置。

1、准备两台机器

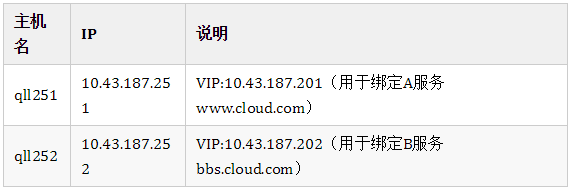

下图为Keepalived双实例双主模式IP及VIP规划表：

2、安装 Keepalived软件

yum -y install keepalived

需要在qll251和qll252两台服务器上同时安装Keepalived

3、修改Keepalived配置文件

3.1 qll251配置文件修改如下：

[root@qll251 ~]# vim /etc/keepalived/keepalived.conf

 14     state MASTER

 15     interface eth0

 16     virtual_router_id 60

 17     priority 150

 18     advert_int 1

 19     authentication {

 20         auth_type PASS

 21         auth_pass 1111

 22     }

 23     virtual_ipaddress {

 24         10.43.187.201/24 dev eth0 label eth0:1

 25     }

 26 }

 27

 28 vrrp_instance VI_2 {

 29     state BACKUP

 30     interface eth0

 31     virtual_router_id 61

 32     priority 100

 33     advert_int 1

 34     authentication {

 35         auth_type PASS

 36         auth_pass 1111

 37     }

 38     virtual_ipaddress {

 39         10.43.187.202/24 dev eth0 label eth0:2

 40     }

 41 }

实例VI_1在qll251节点上的角色为主，实例VI_2在qll251节点上的角色为备。

3.2 qll252配置文件修改如下：

[root@qll252 ~]# vim /etc/keepalived/keepalived.conf

 14     state BACKUP

 15     interface eth0

 16     virtual_router_id 60

 17     priority 100

 18     advert_int 1

 19     authentication {

 20         auth_type PASS

 21         auth_pass 1111

 22     }

 23     virtual_ipaddress {

 24         10.43.187.201/24 dev eth0 label eth0:1

 25     }

 26 }

 27

 28 vrrp_instance VI_2 {

 29     state MASTER

 30     interface eth0

 31     virtual_router_id 61

 32     priority 150

 33     advert_int 1

 34     authentication {

 35         auth_type PASS

 36         auth_pass 1111

 37     }

 38     virtual_ipaddress {

 39         10.43.187.202/24 dev eth0 label eth0:2

 40     }

 41 }

实例VI_1在qll252节点上的角色为备，实例VI_2在qll252节点上的角色为主。

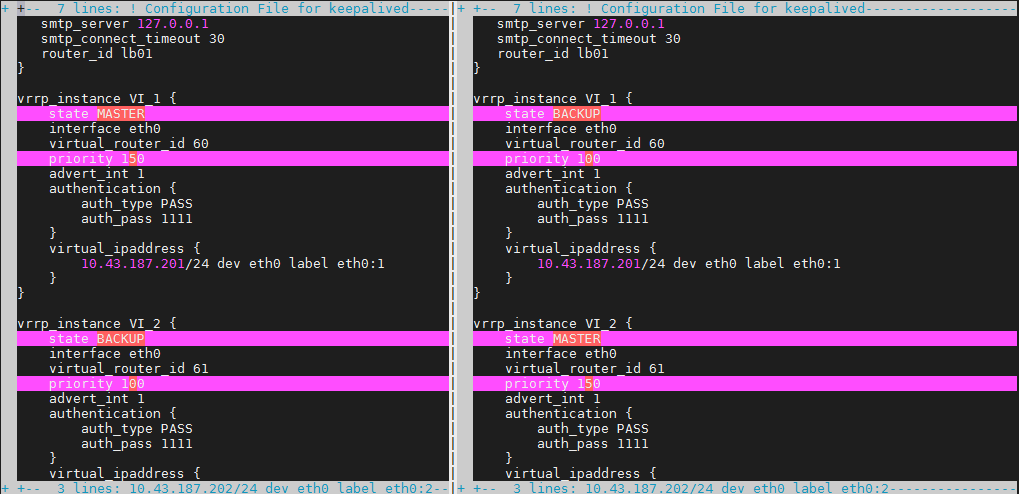

如果您是手机阅读的，配置文件查看起来应该不方便吧。这里我们就通过截图对比下主备节点配置文件差别项：

通过对比可以看出，主备节点配置文件实际就两项区别：

state（状态）
priority（优先级，数值越大优先级越高）

4、验证

首先关闭qll251和qll252的Keepalived服务，然后再进行如下操作：

//在qll251上进行如下操作：

[root@qll251 ~]# systemctl start keepalived

[root@qll251 ~]# ip a | egrep "10.43.187.201|10.43.187.202"

    inet 10.43.187.201/24 scope global secondary eth0:1

    inet 10.43.187.202/24 scope global secondary eth0:2

    //由于qll252还没开服务,主备VIP都绑定在qll01上

//在qll252上进行如下操作：

[root@qll252 ~]# systemctl start keepalived

[root@qll252 ~]# ip a | egrep "10.43.187.201|10.43.187.202"

    inet 10.43.187.202/24 scope global secondary eth0:2

    //开启qll252服务，由于在实例VI_2中其优先级高于qll251，因此VIP10.43.187.202绑定在qll252

//再次在qll251上进行如下操作：

[root@qll251 ~]# ip a | egrep "10.43.187.201|10.43.187.202"

    inet 10.43.187.201/24 scope global secondary eth0:1

    //qll251上只有10.43.187.201了

经验证，我们发现qll251，qll252主备节点已经实现了当任意一端宕机时，VIP可以实现互相切换接管。在实际工作中，可以把www.cloud.com解析到VIP 10.43.187.201提供服务，把bbs.cloud.com解析到10.43.187.202提供服务。当然，qll251，qll252也要配置相应服务，例如：Nginx反向代理服务等。
