状态图(Statechart Diagram)
一、概念:
状态图用来描述一个特定对象的所有可能状态以及由于各种事件的发生而引起的状态之间的转移。
二、状态图的基本元素:
1、状态(State):指在对象的生命期中满足某些条件、执行某些活动或等待某些事件时的一个条件或状态。

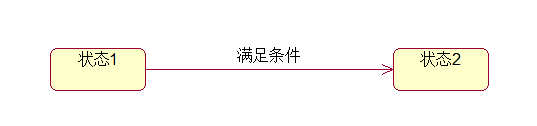

2、转移:两个状态之间的一种关系,表示对象将在第一个状态中执行一定的动作,并在某个特定事件发生而某个特定的条件满足时进入第二个状态。
3、起点:
4、终点:
起点和终点可以参考活动图的总结,这里不再叙述。
三、状态图和活动图的区别:
状态图侧重从行为的结果来描述(状态)
活动图侧重从行为的动作来描述(活动)

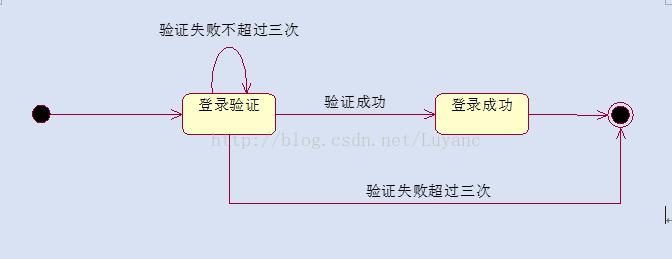

下面是用Rational Rose画的机房收费系统登录的状态图:
