由「Metaspace容量不足触发CMS GC」从而引发的思考

https://mp.weixin.qq.com/s/1VP7l9iuId_ViP1Z_vCA-w

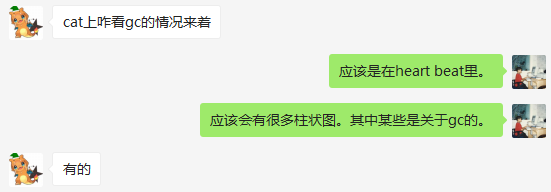

某天早上，毛老师在群里问「cat 上怎么看 gc」。

好好的一个群

看到有 GC 的问题，立马做出小鸡搓手状。

---

之后毛老师发来一张图。

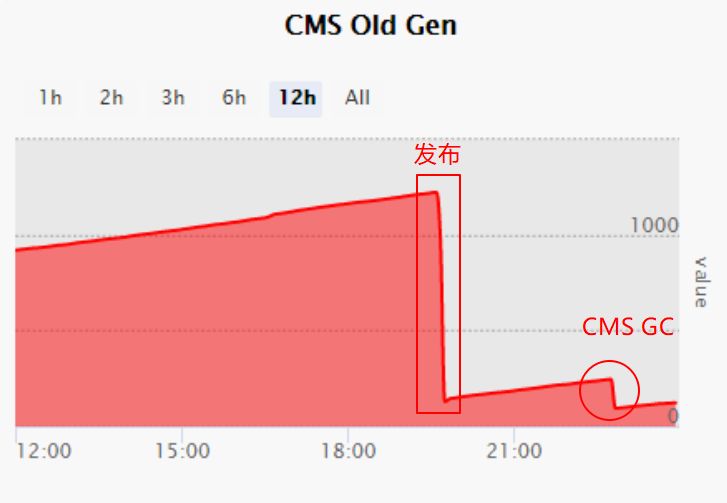

老年代内存占用情况

图片展示了老年代内存占用情况。

第一个大陡坡是应用发布，老年代内存占比下降，很正常。

第二个小陡坡，老年代内存占用突然下降，应该是发生了老年代 GC。

但奇怪的是，此时老年代内存占用并不高，发生 GC 并不是正常现象。

于是，毛老师查看了 GC log。

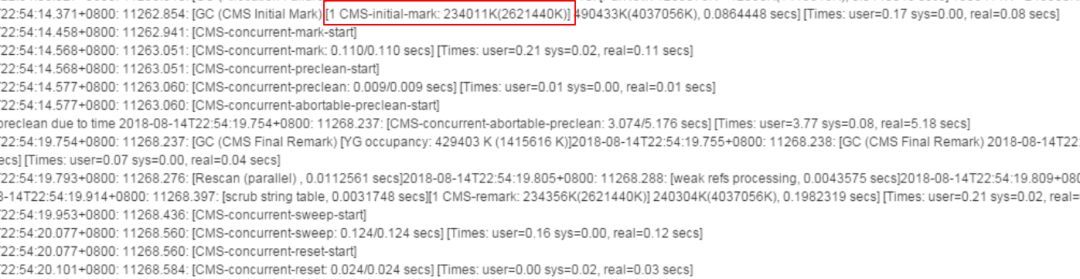

GC log

从 GC log 中可以看出，老年代发生了一次 CMS GC。

但此时老年代内存使用占比 = 234011K / 2621440k ≈ 9%。

而 CMS 触发的条件是：

老年代内存使用占比达到 CMSInitiatingOccupancyFraction，默认为 92%，

毛老师设置的是 75%。

1-XX:CMSInitiatingOccupancyFraction = 75

于是排除老年代占用过高的可能。

接着分析内存状况。

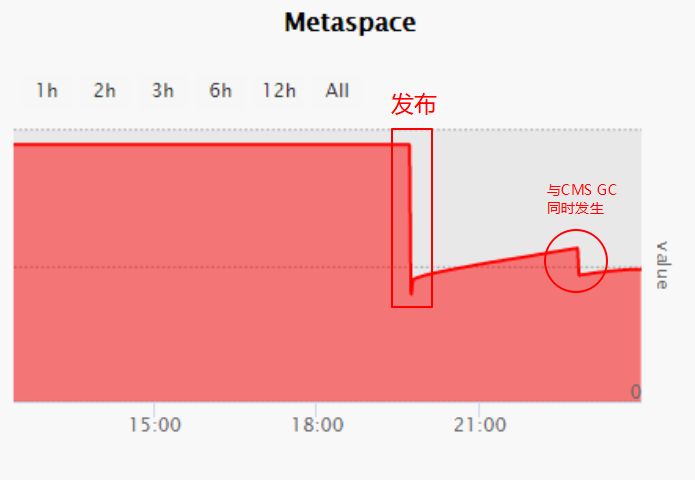

Metaspace 内存占用情况

毛老师发现在老年代发生 GC 时，Metaspace 的内存占用也一起下降。

于是怀疑是 Metaspace 占用达到了设置的参数 MetaspaceSize，发生了 GC。

查看 JVM 参数设置，MetaspaceSize 参数被设置为128m。

1-XX:MetaspaceSize = 128m -XX:MaxMetaspaceSize = 256m

问题的原因被集中在 Metaspace 上。

毛老师查看另外一个监控工具，发生小陡坡的纵坐标的确接近 128m。

此时，引发出另一个问题：

Metaspace 发生 GC，为何会引起老年代 GC。

于是，想到之前看过 阿飞Javaer 的文章 《JVM参数MetaspaceSize的误解》。

其中有几个关键点：

Metaspace 在空间不足时，会进行扩容，并逐渐达到设置的 MetaspaceSize。

Metaspace 扩容到 -XX:MetaspaceSize 参数指定的量，就会发生 FGC。

如果配置了 -XX:MetaspaceSize，那么触发 FGC 的阈值就是配置的值。

如果 Old 区配置 CMS 垃圾回收，那么扩容引起的 FGC 也会使用 CMS 算法进行回收。

其中的关键点是：

如果老年代设置了 CMS，则 Metasapce 扩容引起的 FGC 会转变成一次 CMS。

查看毛老师配置的 JVM 参数，果然设置了 CMS GC。

1-XX:+UseConcMarkSweepGC

于是，解决问题的方法是调整 -XX:MetaspaceSize = 256m。

从监控来看，设置 -XX:MaxMetaspaceSize = 256m 已经足够。

因为后期并不会引发 CMS GC。

---

GC 的问题算是解决了，但同时引发了以下几点思考：

1. Metaspace 分配和扩容有什么规律？

2. JDK 1.8 中的 Metaspace 和 JDK 1.7 中的 Perm 区有什么区别？

3. 老年代回收设置成非 CMS 时，Metaspace 占用到达 -XX:MetaspaceSize 会引发什么 GC？

4. 如何制造 Metasapce 内存占用上升？

关于这个问题一和问题二，阿飞Javaer 已经解释的比较清楚。

对于 Metaspce，其初始大小并不等于设置的 -XX:MetaspaceSize 参数。

随着类的加载，Metaspce 会不断进行扩容，直到达到 -XX:MetaspaceSize 触发 GC。

而至于如何设置 Metaspace 的初始大小，目前的确没有办法。

在 openjdk 的 bug 列表中，找到一个 关于 Metaspace 初始大小的 bug，并且尚未解决。

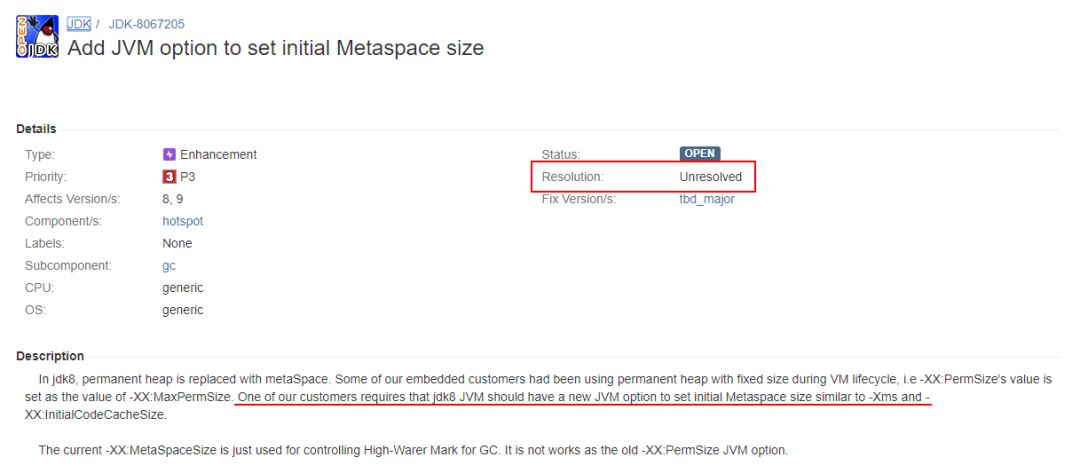

Add JVM option to set initial Metaspace size

对于问题二， 阿飞Javaer 在文章中也进行了说明。

Perm 的话，我们通过配置 -XX:PermSize 以及 -XX:MaxPermSize 来控制这块内存的大小。

JVM 在启动的时候会根据 -XX:PermSize 初始化分配一块连续的内存块。

这样的话，如果 -XX:PermSize 设置过大，就是一种赤果果的浪费。

关于 Metaspace，JVM 还提供了其余一些设置参数。

可以通过以下命令查看。

1java -XX:+PrintFlagsFinal -version | grep Metaspace

关于 Metaspace 更多的内容，可以参考笨神的文章：《JVM源码分析之Metaspace解密》。

问题三

Metaspace 占用到达 -XX:MetaspaceSize 会引发什么？

已经知道，当老年代回收设置成 CMS GC 时，会触发一次 CMS GC。

那么如果不设置为 CMS GC，又会发生什么呢？

使用以下配置进行一个小尝试，然后查看 GC log。

1-Xmx2048m -Xms2048m -Xmn1024m
2-XX:MetaspaceSize=40m -XX:MaxMetaspaceSize=128m
3-XX:+PrintGCDetails -XX:+PrintGCDateStamps
4-XX:+PrintHeapAtGC -Xloggc:d:/heap_trace.txt

该配置并未设置 CMS GC，JDK 1.8 默认的老年代回收算法为 ParOldGen。

本文测试的应用在启动完成后，占用 Metaspace 空间约为 63m，可通过 jstat 命令查看。

于是，设置 -XX:MetaspaceSize = 40m，期望发生一次 GC。

从 GC log 中，可以找到以下关键日志。

1[GC (Metadata GC Threshold)
2[PSYoungGen: 360403K->47455K(917504K)] 360531K->47591K(1966080K), 0.0343563 secs]
3[Times: user=0.08 sys=0.00, real=0.04 secs]
4
5[Full GC (Metadata GC Threshold)
6[PSYoungGen: 47455K->0K(917504K)]
7[ParOldGen: 136K->46676K(1048576K)] 47591K->46676K(1966080K),
8[Metaspace: 40381K->40381K(1085440K)], 0.1712704 secs]
9[Times: user=0.42 sys=0.02, real=0.17 secs]

可以看出，由于 Metasapce 到达 -XX:MetaspaceSize = 40m 时候，触发了一次 YGC 和一次 Full GC。

一般而言，我们对 Full GC 的重视度比对 YGC 高很多。

所以一般都会直描述，当 Metasapce 到达 -XX:MetaspaceSize 时会触发一次 Full GC。

问题四

如何人工模拟 Metaspace 内存占用上升？

Metaspace 是 JDK 1.8 之后引入的一个区域。

有一点可以肯定的，Metaspace 会保存类的描述信息。

JVM 需要根据 Metaspace 中的信息，才能找到堆中类 java.lang.Class 所对应的对象。(有点绕)

既然 Metaspace 中会保存类描述信息，可以通过新建类来增加 Metaspace 的占用。

于是想到，使用 CGlib 动态代理，生成被代理类的子类。

简单的 SayHello 类。

1public class SayHello {
2    public void say() {
3        System.out.println("hello everyone");
4    }
5}

简单的代理类，使用 CGlib 生成子类。

1public class CglibProxy implements MethodInterceptor {
2
3    public Object getProxy(Class clazz) {
4        Enhancer enhancer = new Enhancer();
5        // 设置需要创建子类的类
6        enhancer.setSuperclass(clazz);
7        enhancer.setCallback(this);
8        enhancer.setUseCache(false);
9        // 通过字节码技术动态创建子类实例
10        return enhancer.create();
11    }
12
13    // 实现MethodInterceptor接口方法
14    public Object intercept(Object obj, Method method, Object[] args, MethodProxy proxy) throws Throwable {
15        System.out.println("前置代理");
16        // 通过代理类调用父类中的方法
17        Object result = proxy.invokeSuper(obj, args);
18        System.out.println("后置代理");
19        return result;
20    }
21}

简单新建一个 Controller 用于测试生成 10000 个 SayHello 子类。

1@RequestMapping(value = "/getProxy", method = RequestMethod.GET)
2@ResponseBody
3public void getProxy() {
4    CglibProxy proxy = new CglibProxy();
5    for (int i = 0; i < 10000; i++) {
6        //通过生成子类的方式创建代理类
7        SayHello proxyTmp = (SayHello) proxy.getProxy(SayHello.class);
8        proxyTmp.say();
9    }
10}

应用启动完毕后，请求 /getProxy 接口，发现 Metaspace 空间占用上升。

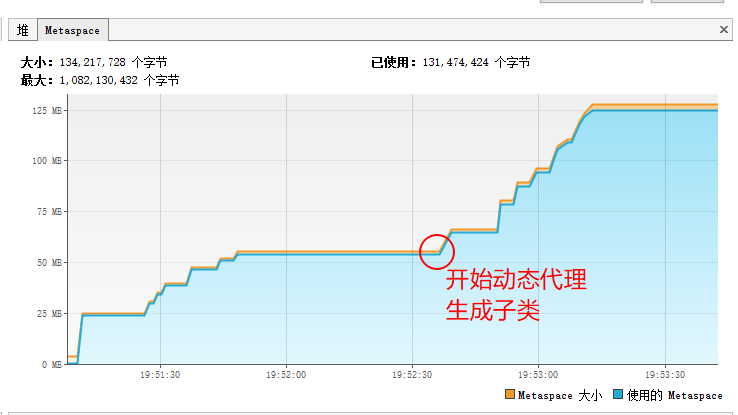

CGlib 动态代理生成子类

从堆 Dump 中也可以发现，有很多被 CGlib 所代理的 SayHello 类对象。

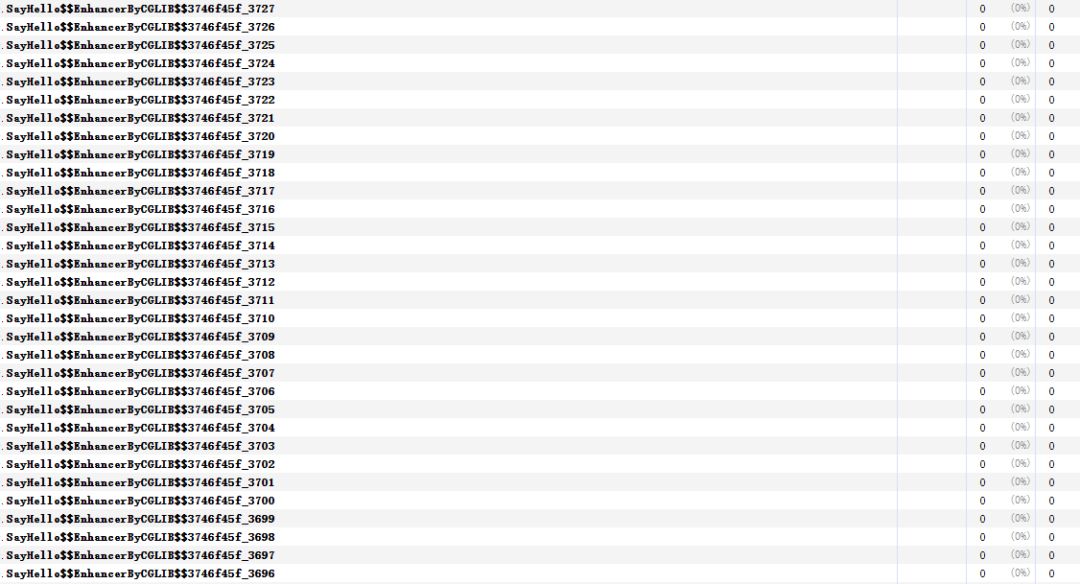

堆 Dump 分析

代理类对应的 java.lang.Class 对象分配在堆内，类的描述信息在 Metaspace 中。

堆中有多个 Class 对象，可以推断出 Metasapce 需要装下很多类描述信息。

最后，当 Metaspace 使用空间超过设置的 -XX:MaxMetaspaceSize=128m 时，就会发生 OOM。

1Exception in thread "http-nio-8080-exec-6" java.lang.OutOfMemoryError: Metaspace

从 GC log 中可以看到，JVM 会在 Metaspace 占用满之后，尝试 Full GC。

但会出现以下字样。

1Full GC (Last ditch collection)

---

此外，还有一个问题。

当 Metaspace 内存占用未达到 -XX:MetaspaceSize 时，Metaspace 只扩容，不会引起 Full GC。

当 Metaspace 内存占用达到 -XX:MetaspaceSize 时，会发生 Full GC。

在发生第一次 Full GC 之后，Metaspace 依然会扩容。

那么，第二次触发 Full GC 的条件是？

有文章说，在触发第一次F Full GC 后，之后 Metaspace 的每次扩容，都会引起 Full GC。

但观察本文测试的 GC log 和 jstat 命令查看 Metasapce 扩容状况，可以看出：

在第一次 Full GC 之后，之后 Metaspace 的扩容，并不一定会引起 Full GC。

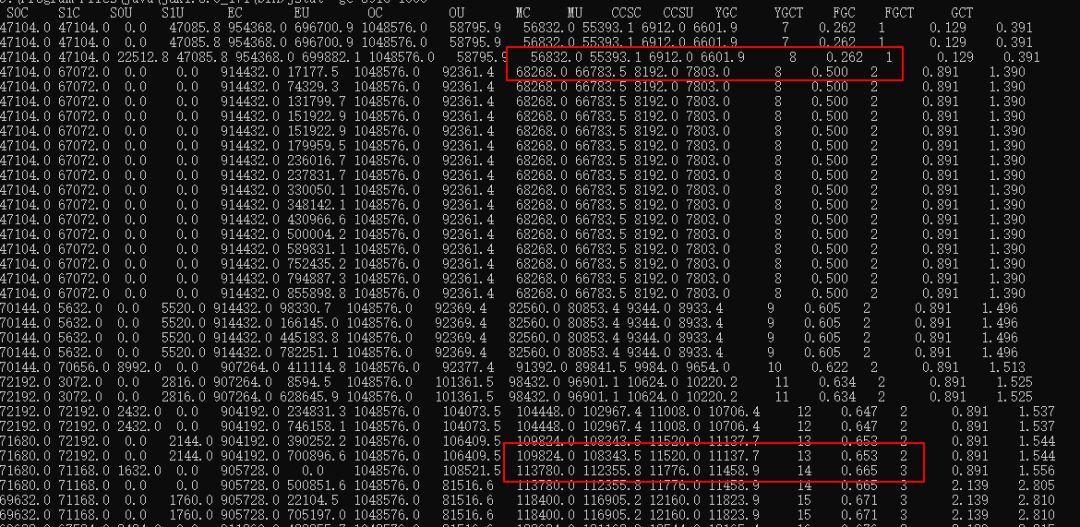

触发一次 Full GC

从 jstat 输出可以看到，在触发一次 Full GC 之后，Metaspace 依旧发生了扩容，但未发生 Full GC。

jstat FGC 次数一直都是 1。

此外，使用 GClib 动态生成类，Metaspace 继续扩容，到一定程度，触发了 Full GC。

但触发 FGC 时，Metaspace 占比并没用明显的规律。

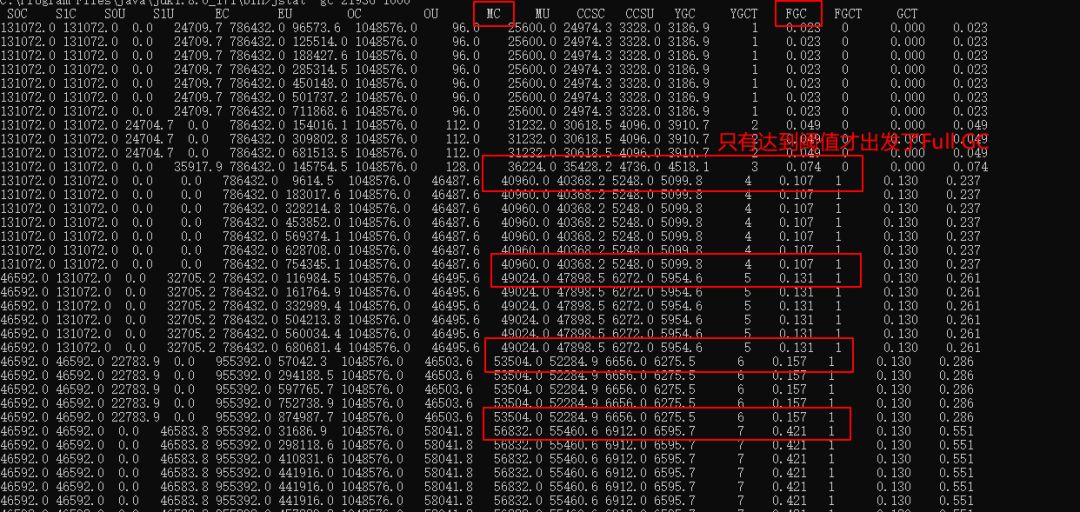

Metaspace 持续扩容再次触发 FGC

尝试了几次，由于 jstat 设置了 1s 钟输出一次，所以每次触发 Full GC 时候，MC 的数据都不一样，但基本是相同。

猜测在第一次 Full GC 之后，之后再次触发 Full GC 的阈值是有一定的计算公式的。

但具体如何计算，估计是需要深入源码了。

---

此外可以看到，每次 Metaspace 扩容时，都伴随着一次 YGC 或者 Full GC，不知道是否是巧合。

接着看到 占小狼 的文章 《JVM源码分析之垃圾收集的执行过程》。

文章有一句话：

从上述分析中可以发现，gc操作的入口都位于GenCollectedHeap::do_collection方法中。
不同的参数执行不同类型的gc。

打开 openjdk 8 中的 GenCollectedHeap 类，查看 do_collection 方法。

可以看到，在 do_collection 方法中，有这个一段代码。

1if (complete) {
2  // Delete metaspaces for unloaded class loaders and clean up loader_data graph
3  ClassLoaderDataGraph::purge();
4  MetaspaceAux::verify_metrics();
5  // Resize the metaspace capacity after full collections
6  MetaspaceGC::compute_new_size();
7  update_full_collections_completed();
8}

其中最主要的是 MetaspaceGC::compute_new_size();。

得出，YGC 和 Full GC 的确会重新计算 Metaspace 的大小。

至于是否进行扩容和缩容，则需要根据 compute_new_size() 方法的计算结果而定。

得出，Metasapce 扩容导致 GC 这个说法，其实是不准确的。

正确的过程是：新建类导致 Metaspace 容量不够，触发 GC，GC 完成后重新计算 Metaspace 新容量，决定是否对 Metaspace 扩容或缩容。
