全志T113-i＋玄铁HiFi4开发板硬件说明书（2）

前 言

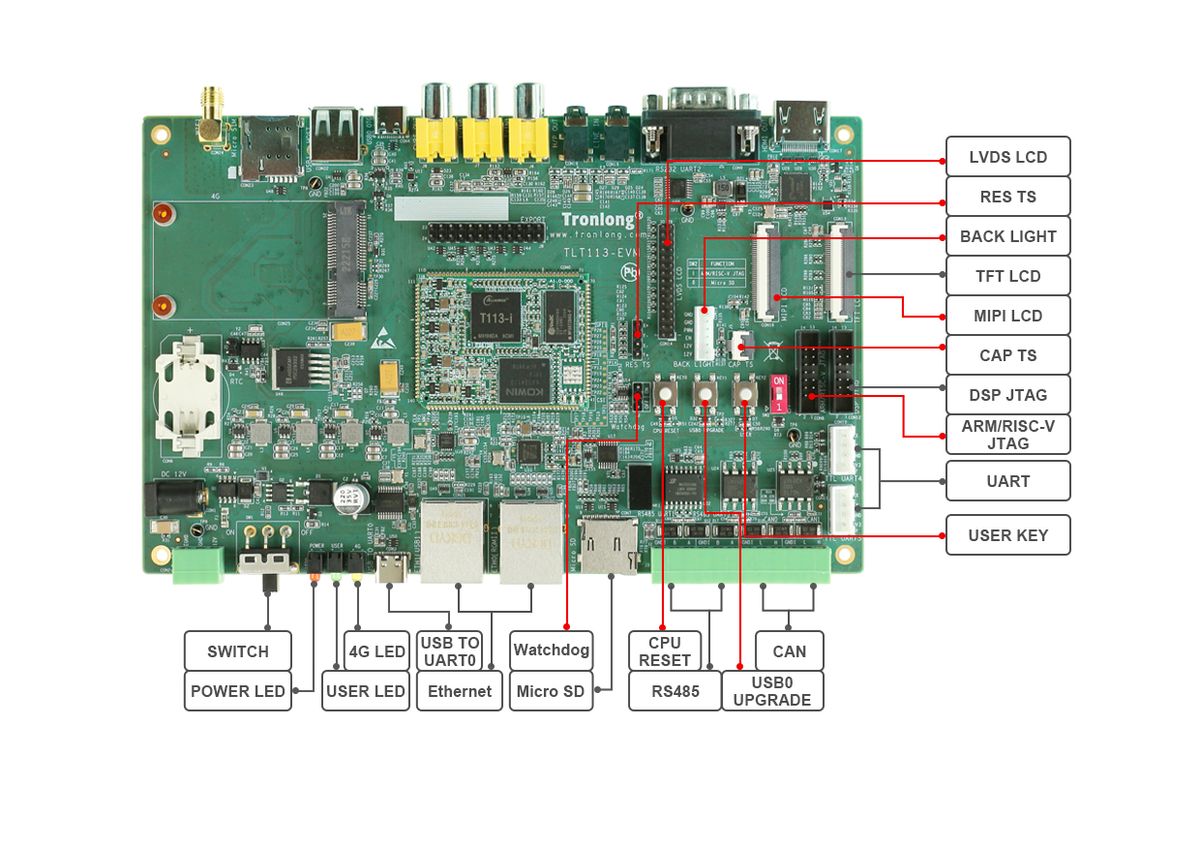

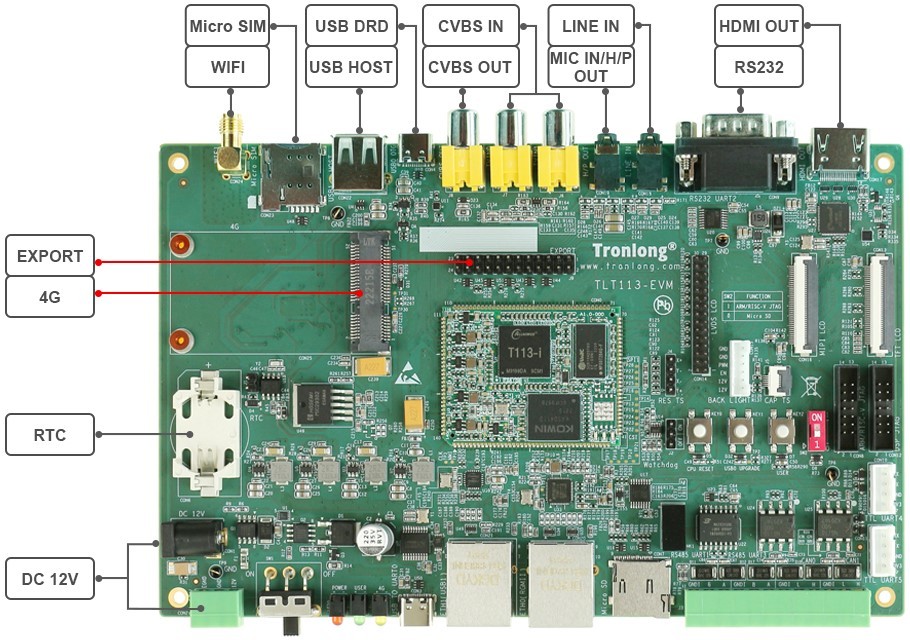

本文档主要介绍开发板硬件接口资源以及设计注意事项等内容，测试板卡为全志T113-i＋玄铁HiFi4开发板，由于篇幅问题，本篇文章共分为上下两集，点击账户可查看更多内容详情，开发问题欢迎留言，感谢关注。

T113-i处理器的IO电平标准一般为1.8V和3.3V，上拉电源一般不超过3.3V，当外接信号电平与IO电平不匹配时，中间需增加电平转换芯片或信号隔离芯片。按键或接口需考虑ESD设计，ESD器件选型时需注意结电容是否偏大，否则可能会影响到信号通信。

核心板CPU、ROM、RAM、电源、晶振等所有器件均采用国产工业级方案，国产化率100%。同时，评估底板大部分元器件亦采用国产工业级方案。

JTAG接口

DSP JTAG

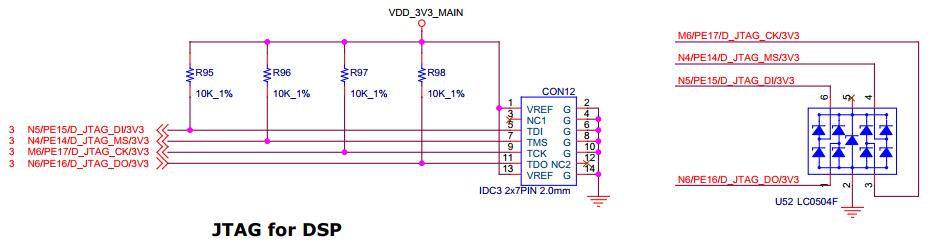

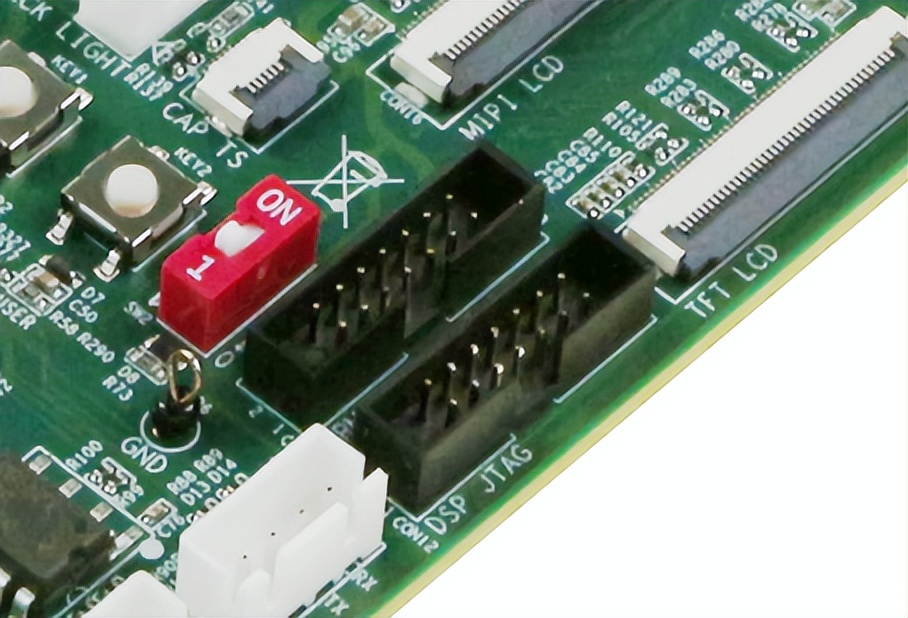

CON12为HiFi4 DSP端JTAG接口。

图 33

图 34

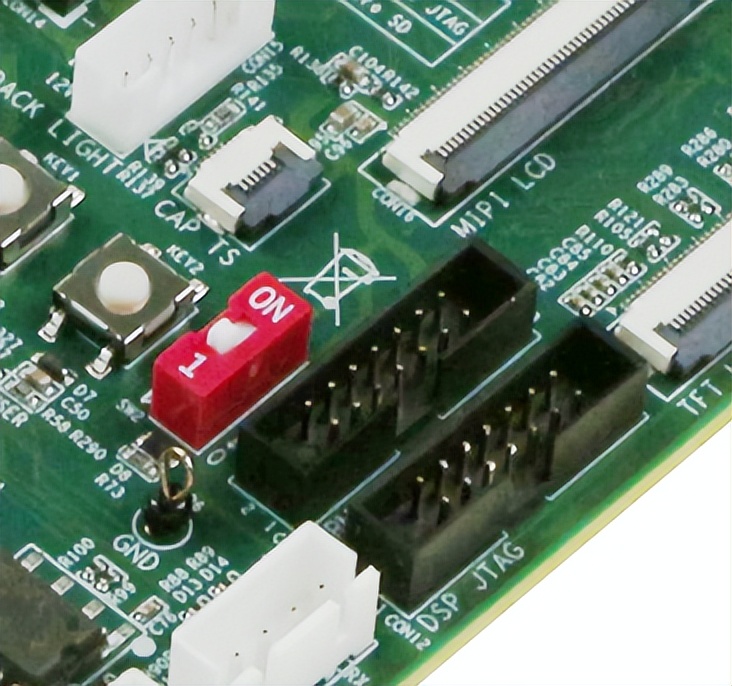

ARM/RISC-V JTAG

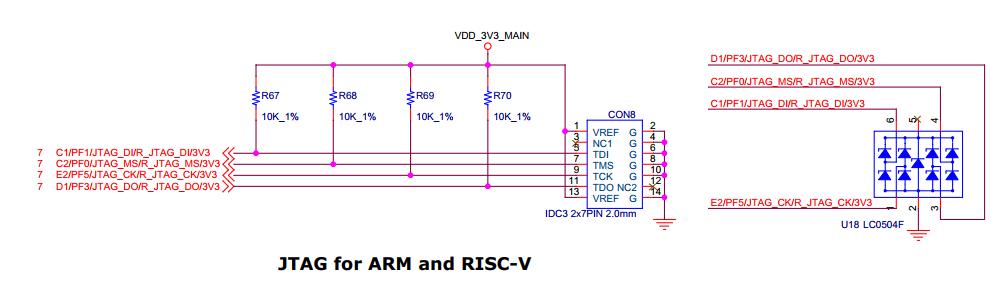

CON8为ARM和RISC-V端JTAG接口，ARM JTAG与RISC-V JTAG信号存在引脚复用关系。

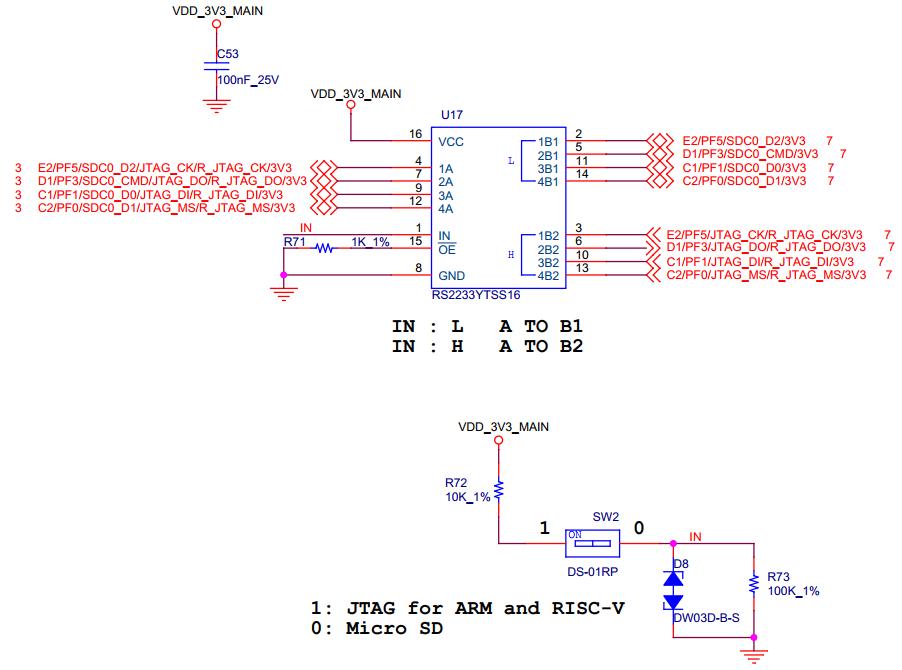

ARM/RISC-V JTAG和SDC0总线存在引脚复用关系，可通过SW2拨码开关进行功能切换，默认选择SDC0总线的Micro SD功能。

根据SW2拨码开关旁丝印（并非拨码开关上文字），将SW2拨为0时，为Micro SD功能；将SW2拨为1时，切换为ARM/RISC-V JTAG功能。

图 36

图 37

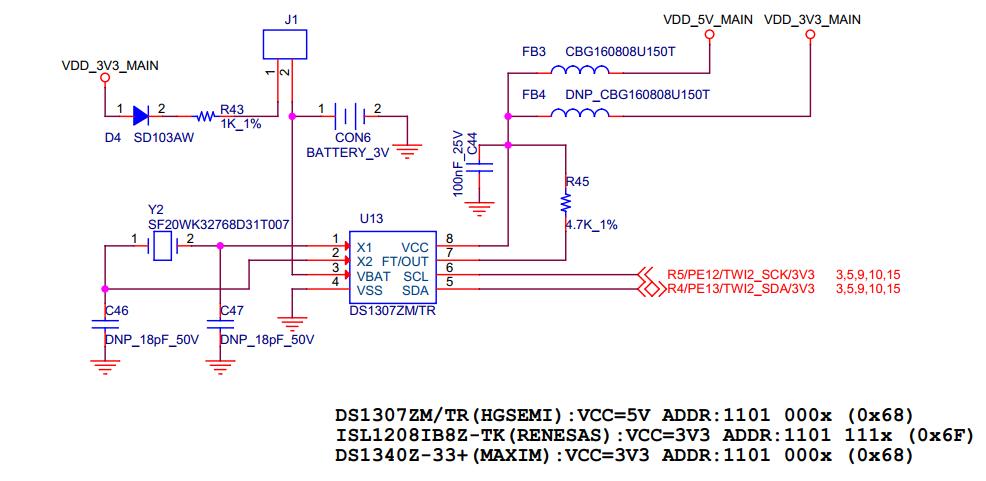

RTC电路

评估底板通过外置RTC芯片(U13)实现RTC功能。

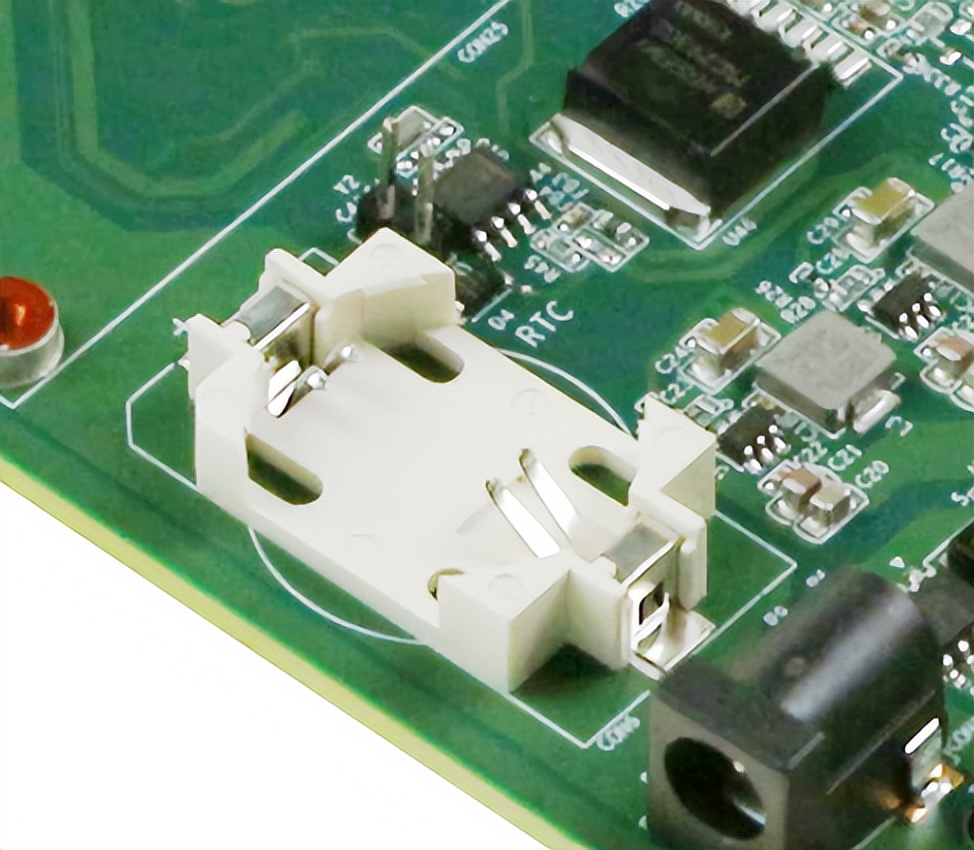

CON6为RTC纽扣电池座，适配纽扣电池ML2032（3V可充）、CR2032（3V不可充）。使用可充电电池时，可将跳线帽插入J1接口实现充电。使用不可充电电池时，请勿将跳线帽插入J1接口。

图 38

图 39

设计注意事项：

TWI2总线需要增加2K~4.7K的上拉电阻至3.3V。

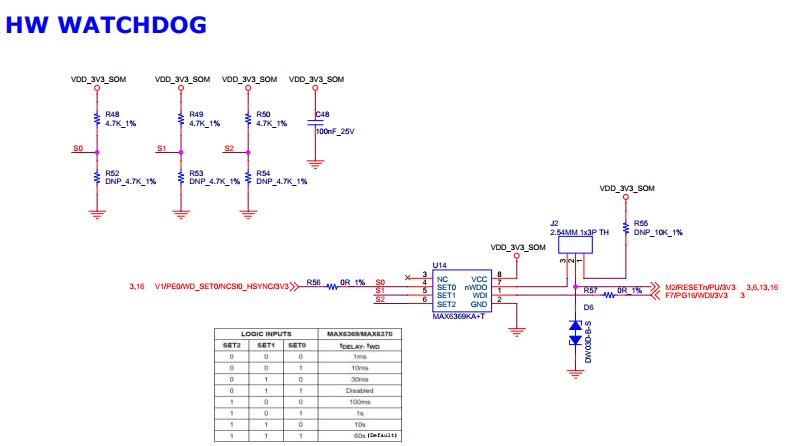

Watchdog电路

评估底板通过外置芯片(U14)实现Watchdog功能。

评估底板引出3pin规格、2.54mm间距排针(J2)作为Watchdog功能配置接口，可通过跳线帽配置使能Watchdog功能。软件上可通过V1/PE0/WD_SET0/NCSI0_HSYNC/3V3引脚配置Watchdog超时时长。

图 40

图 41

设计注意事项：

1. 评估底板硬件Watchdog功能电路的电源使用核心板输出的VDD_3V3_SOM。

AUDIO接口

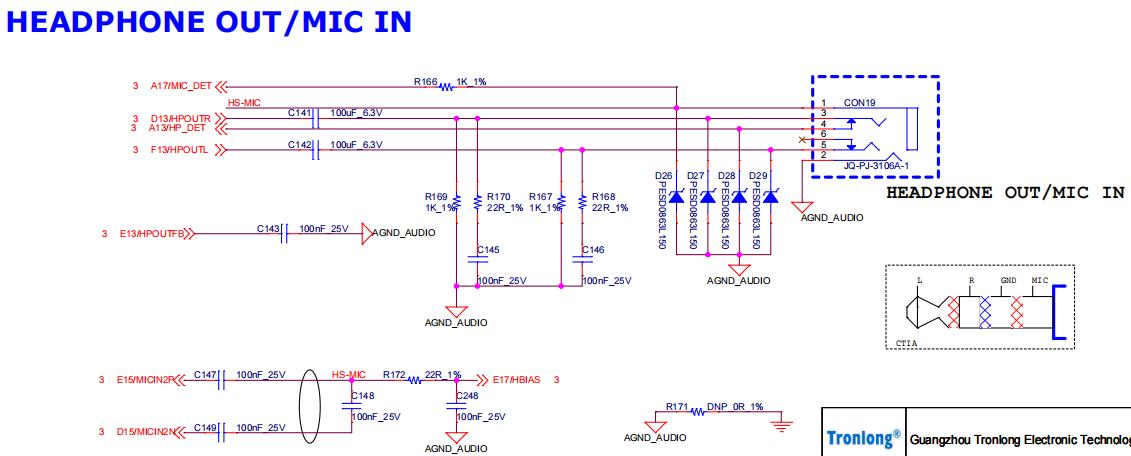

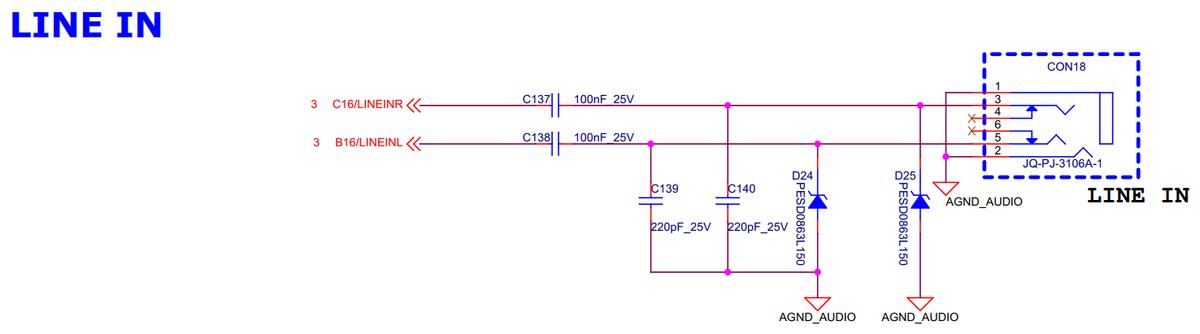

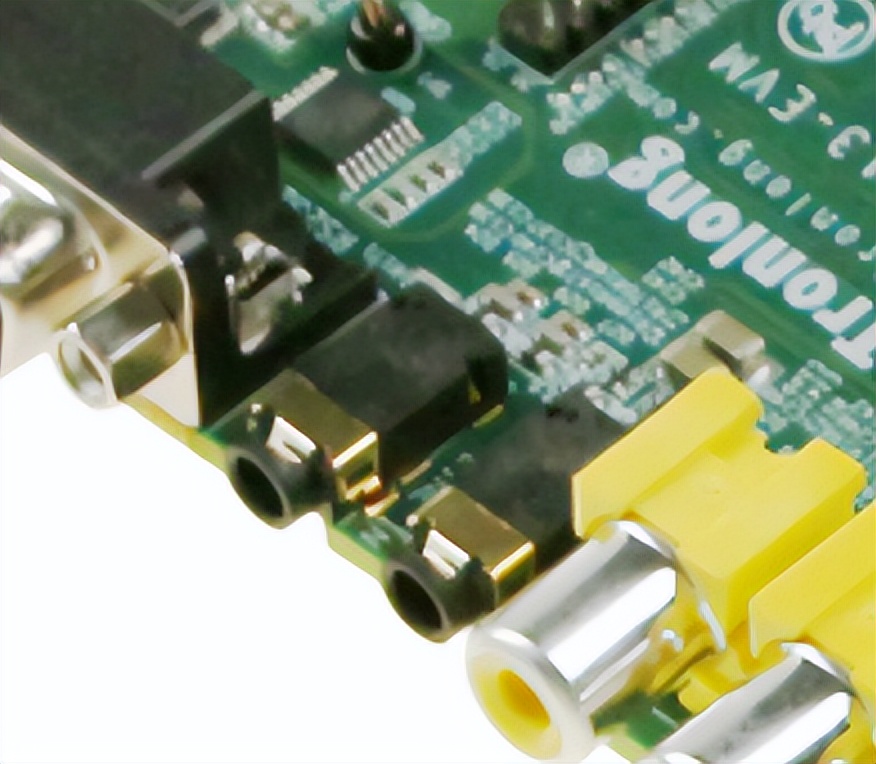

CON18为LINE IN音频接口，CON19为HP OUT/MIC IN音频接口，均采用4节3.5mm音频插座。

其中LINE IN音频接口第3节和第4节均接地。HP OUT/MIC IN音频接口包含Headphone OUT和MIC IN功能，第3节接地，第4节为MIC IN，因此仅支持4节美标(CTIA)耳机或3节耳机（不包含MIC IN功能）的使用。

图 42

图 43

图 44

LVDS LCD接口

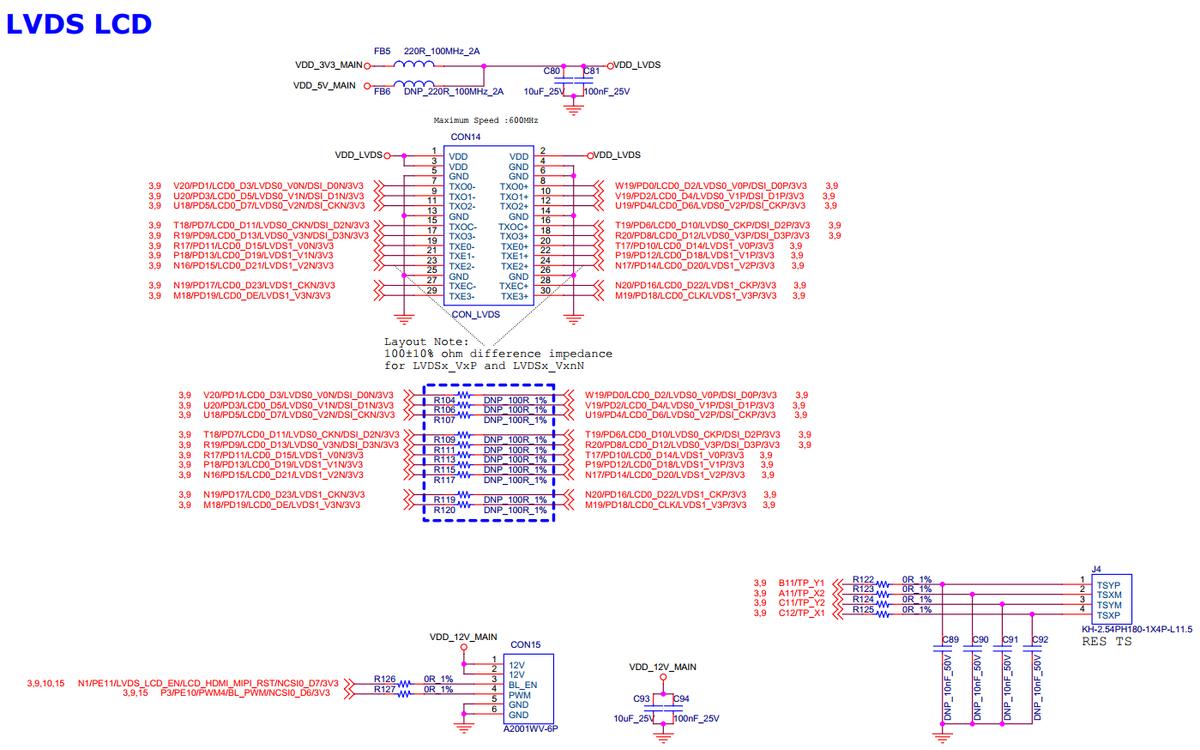

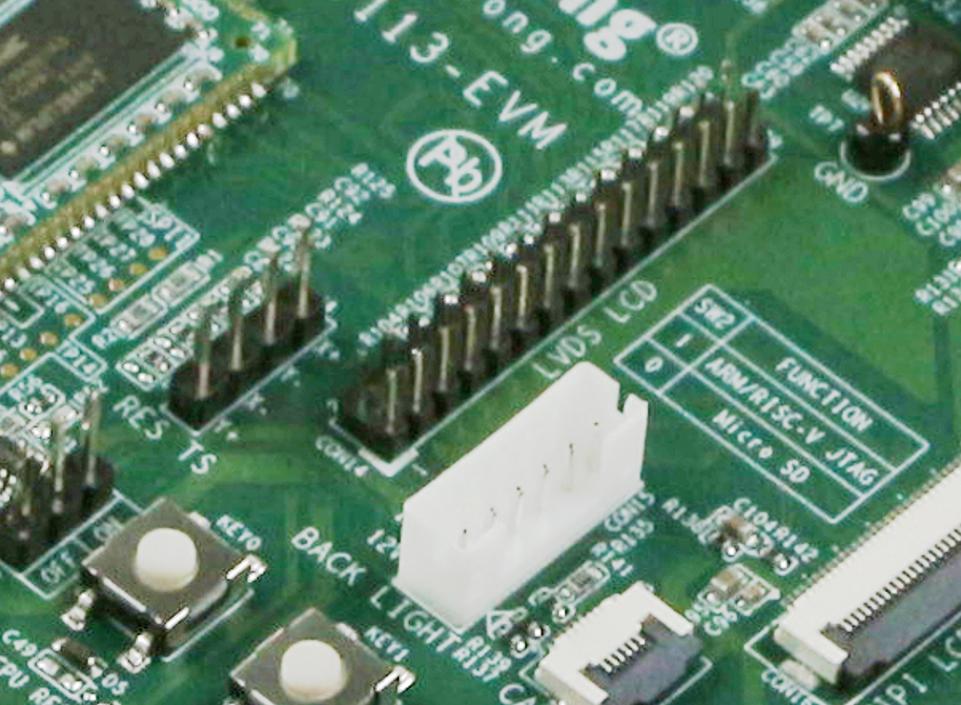

CON14为双路8bit LVDS LCD接口，采用2x 15pin双排针，间距2.0mm，包含LVDS信号及供电电源。CON15为背光控制接口，采用6pin白色端子座，间距2.54mm。J4为电阻触摸屏接口，采用4pin排针，间距2.54mm。

图 45

图 46

设计注意事项：

1. 由于LVDS0、LVDS1与LCD0(RGB DISPLAY)引脚复用，同时LVDS0与MIPI DSI引脚复用，并且HDMI OUT由MIPI DSI通过LT8912B（U27）转换引出，因此MIPI LCD、HDMI OUT、LVDS LCD、TFT LCD接口仅能同时使用其中一个。
2. LVDS LCD、TFT LCD接口共用C12/TP_X1、A11/TP_X2、B11/TP_Y1、C11/TP_Y2四线电阻触摸信号，请勿同时连接两种显示设备。

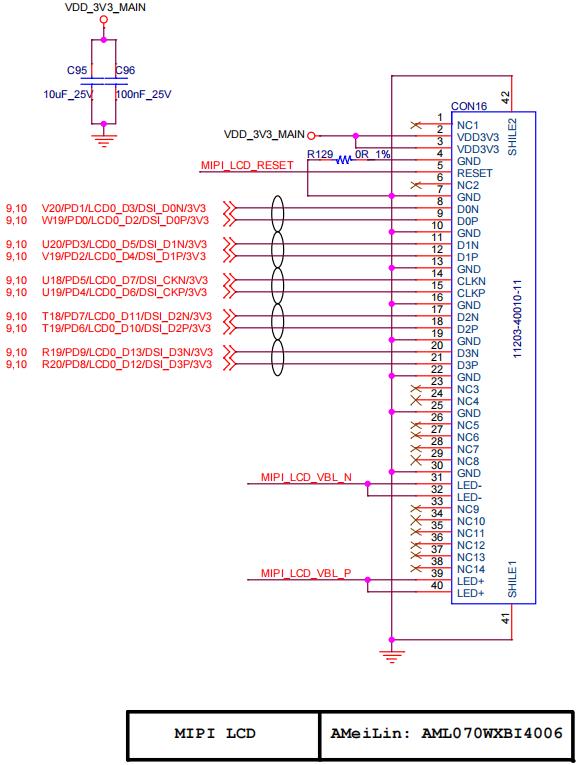

MIPI LCD接口

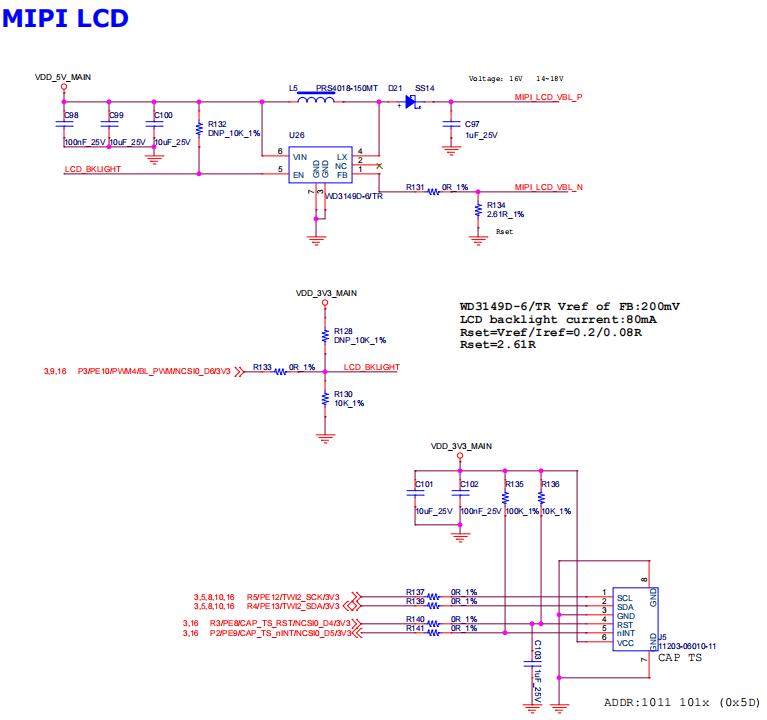

CON16为MIPI LCD接口，采用40pin FFC连接器，间距0.5mm。

J5为MIPI LCD的电容触摸接口，采用6pin FFC连接器，间距0.5mm。

图 47

图 48

图 49

图 50

设计注意事项：

1. 由于LVDS0、LVDS1与LCD0(RGB DISPLAY)引脚复用，同时LVDS0与MIPI DSI引脚复用，并且HDMI OUT由MIPI DSI通过LT8912B（U27）转换引出，因此MIPI LCD、HDMI OUT、LVDS LCD、TFT LCD接口仅能同时使用其中一个。

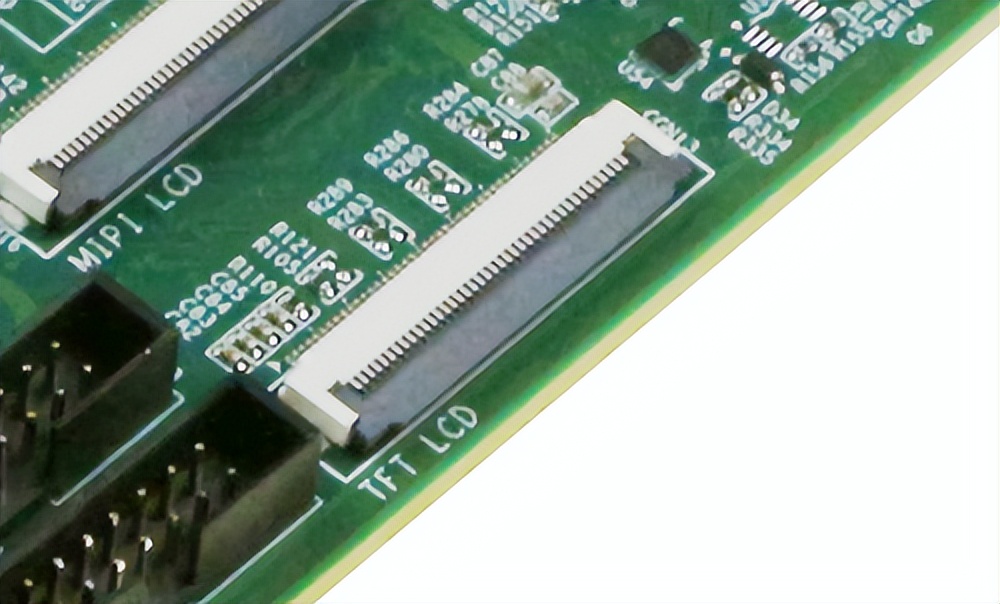

TFT LCD接口

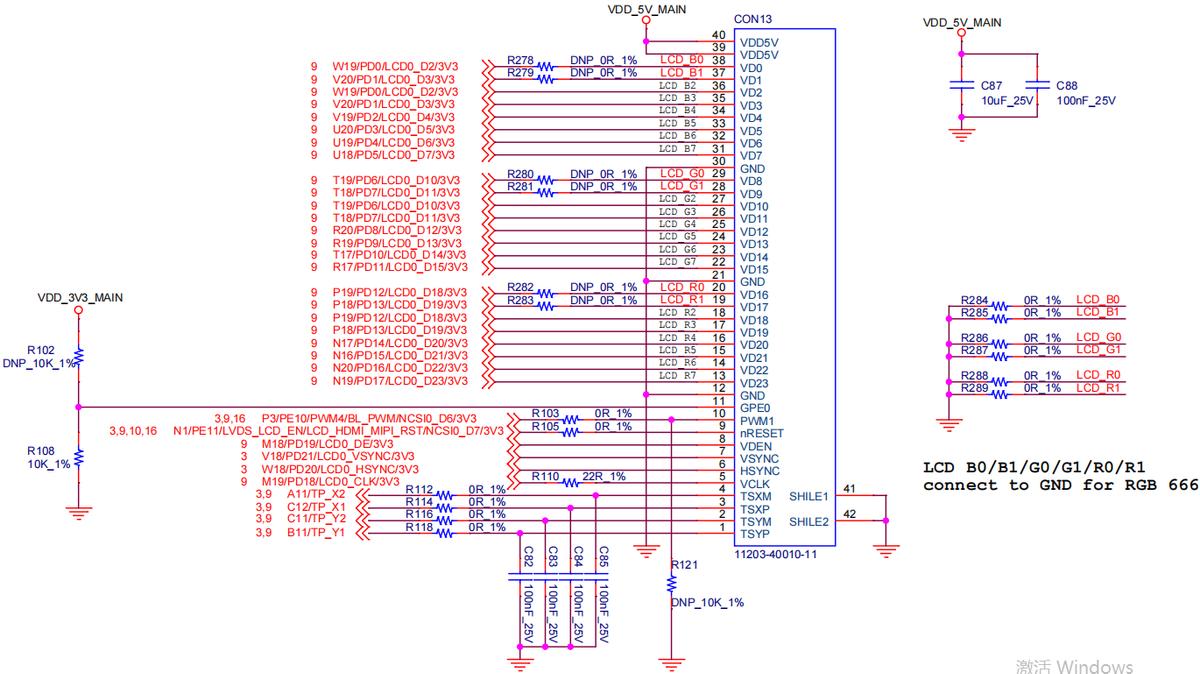

CON13为TFT LCD接口，通过40pin FFC连接器引出18bit RGB666并行总线，间距0.5mm。

图 51

图 52

设计注意事项：

1. 由于LVDS0、LVDS1与LCD0(RGB DISPLAY)引脚复用，同时LVDS0与MIPI DSI引脚复用，并且HDMI OUT由MIPI DSI通过LT8912B（U27）转换引出，因此MIPI LCD、HDMI OUT、LVDS LCD、TFT LCD接口仅能同时使用其中一个。
2. TFT LCD、LVDS LCD接口共用C12/TP_X1、A11/TP_X2、B11/TP_Y1、C11/TP_Y2四线电阻触摸信号，请勿同时连接两种显示设备。
3. 通过P3/PE10/PWM4/BL_PWM/NCSI0_D6/3V3引脚输出PWM控制LCD背光，外部预留下拉10K电阻到地。

HDMI OUT接口

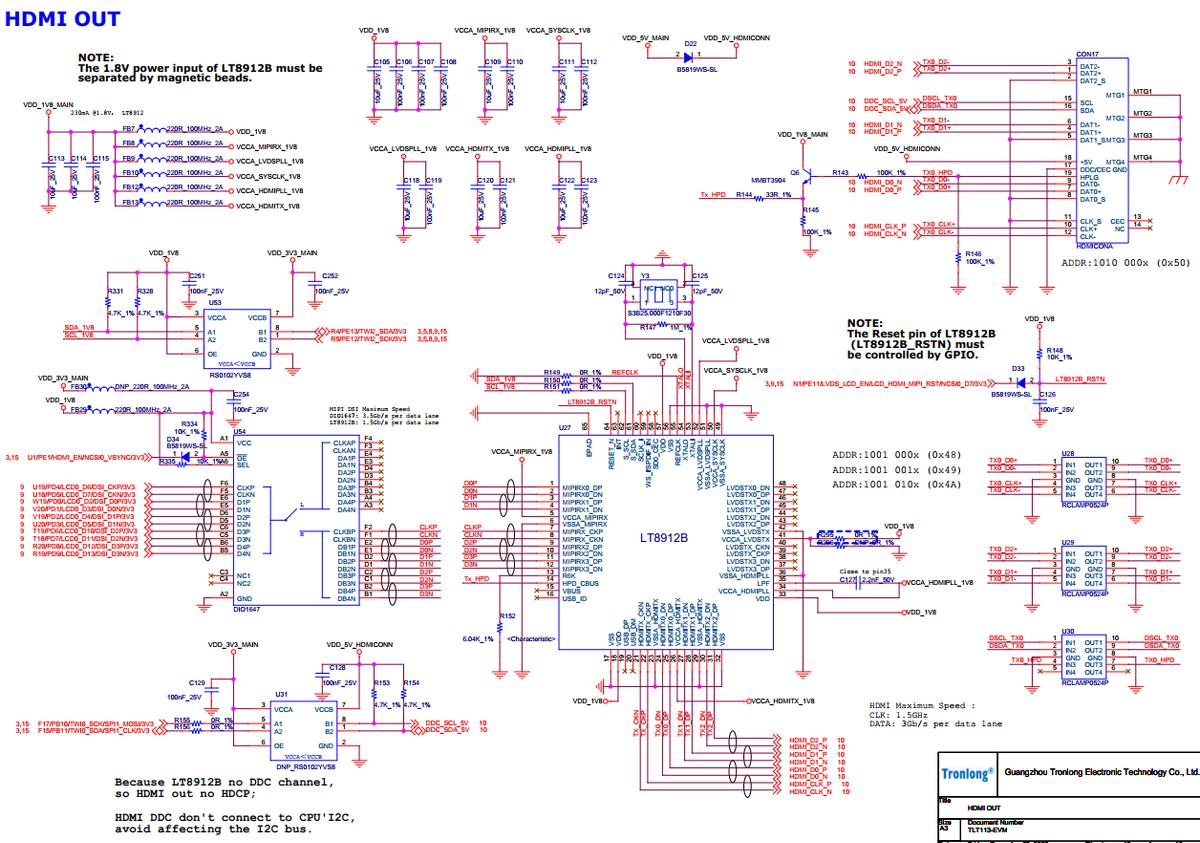

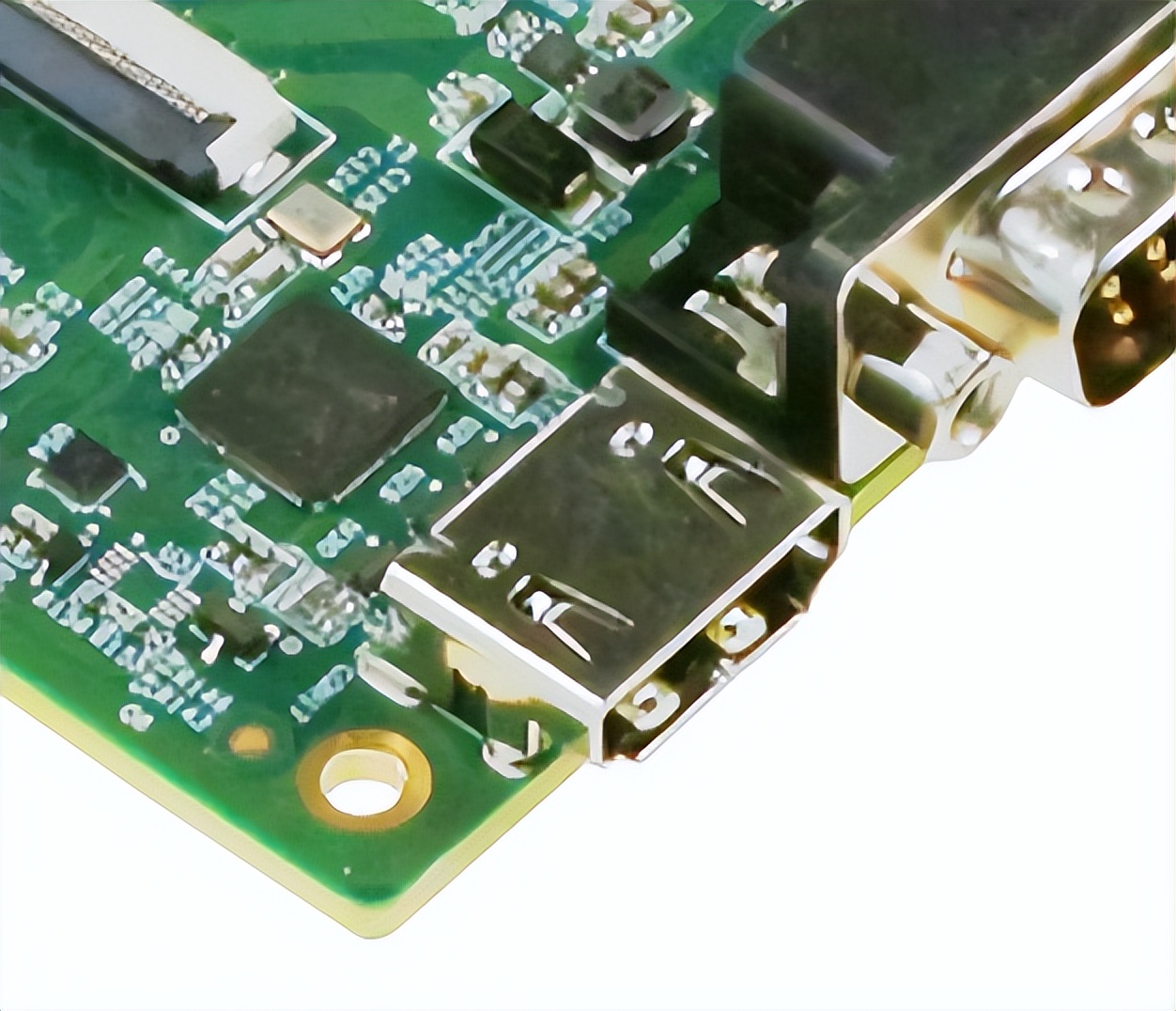

CON17为HDMI OUT接口，由MIPI DSI通过LT8912B（U27）转换引出，采用标准的HDMI母座。

图 53

图 54

设计注意事项：

1. 由于HDMI OUT由MIPI DSI通过LT8912B（U27）转换引出，因此HDMI OUT、MIPI LCD接口不可同时使用。
2. 当MIPI DSI信号引脚复用为LCD0(TFT LCD)使用时，LCD0信号的高电平为3.3V。LT8912B芯片数据信号引脚最大输入电压为2.2V，若采用我司评估底板TFT LCD和HDMI OUT（由MIPI DSI转换引出）复用方案，使用TFT LCD可能会存在损坏LT8912B的风险，请参考评估底板使用HDM模拟切换开关芯片DI01647（输入引脚可承受最大电压大于3.3V）进行隔离。

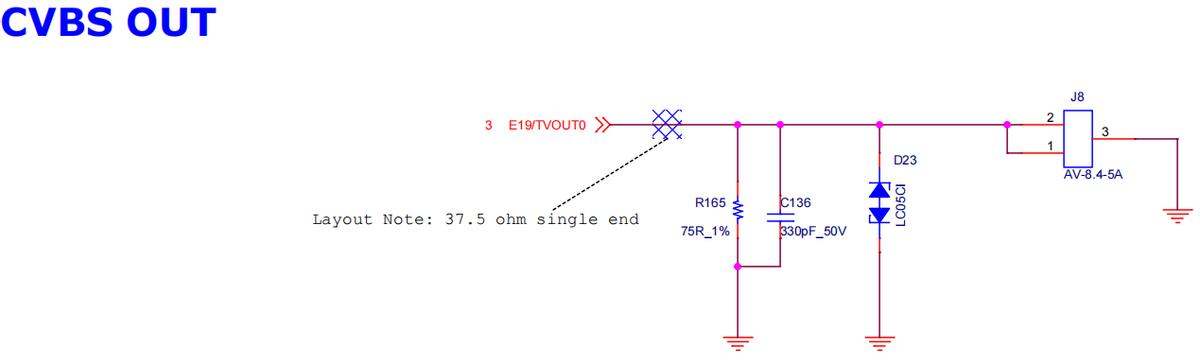

CVBS OUT接口

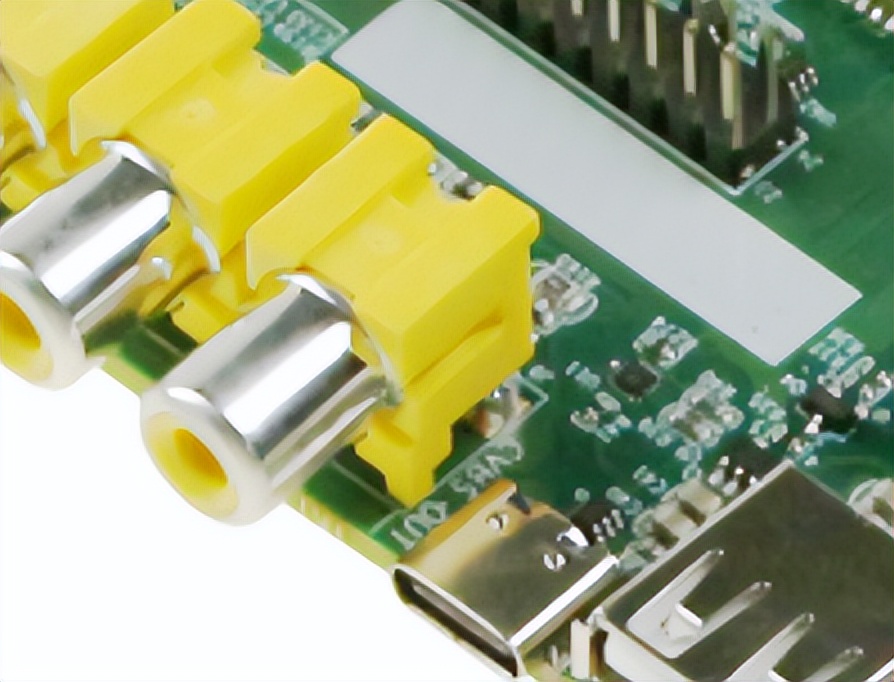

J8为CVBS OUT接口，由TVOUT0引出，采用RCA莲花座。

图 55

图 56

CVBS IN接口

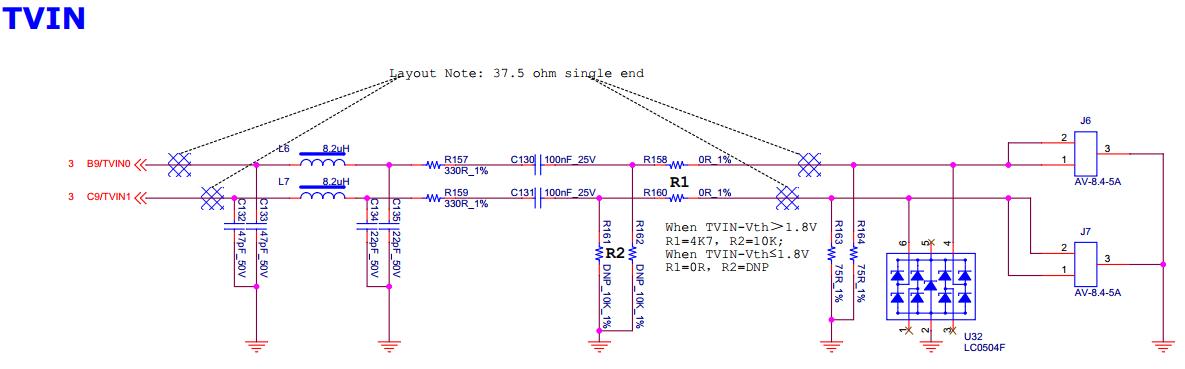

J6、J7为CVBS IN接口，分别由TVIN0、TVIN1引出，采用RCA莲花座。

图 57

图 58

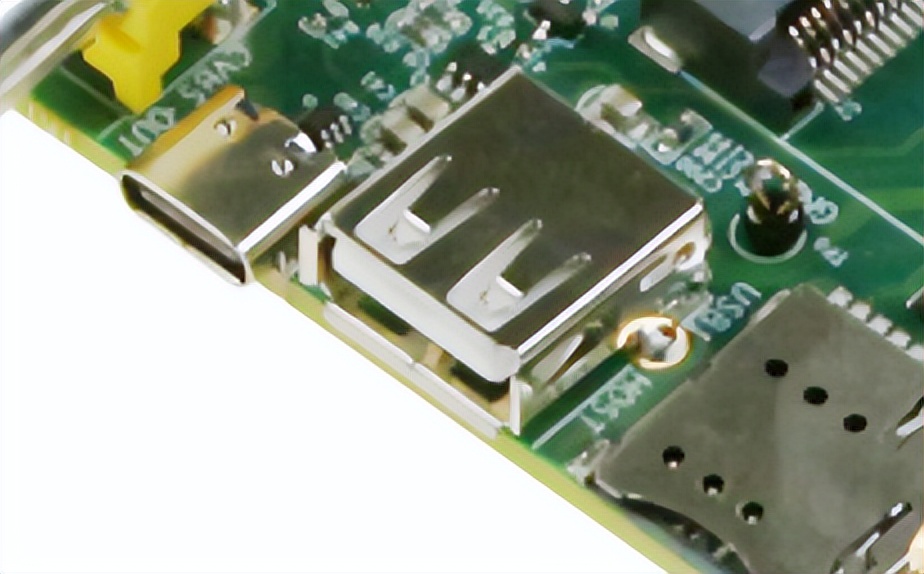

USB接口

CON22(USB1 HOST)为USB2.0 HOST接口，采用单层Type-A连接器；CON4(USB0 DRD)为USB2.0 DRD接口，采用Type-C连接器。

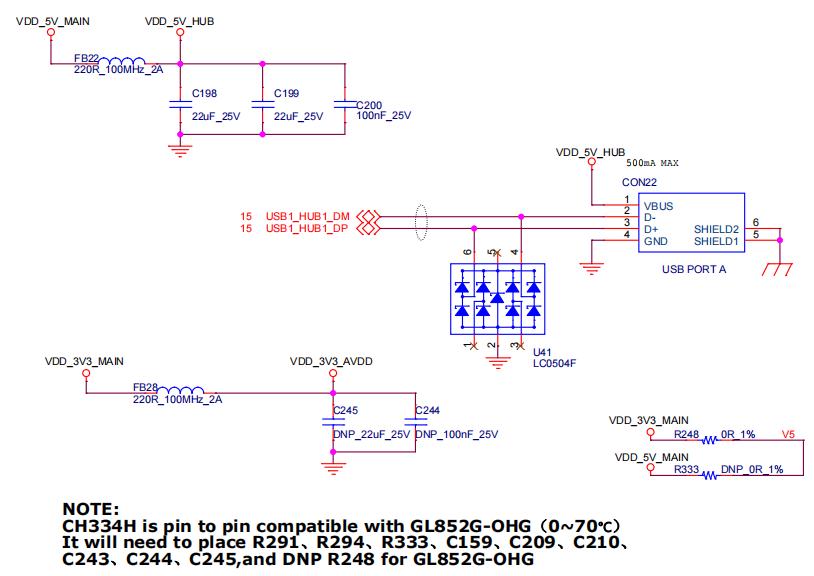

USB1 HOST接口

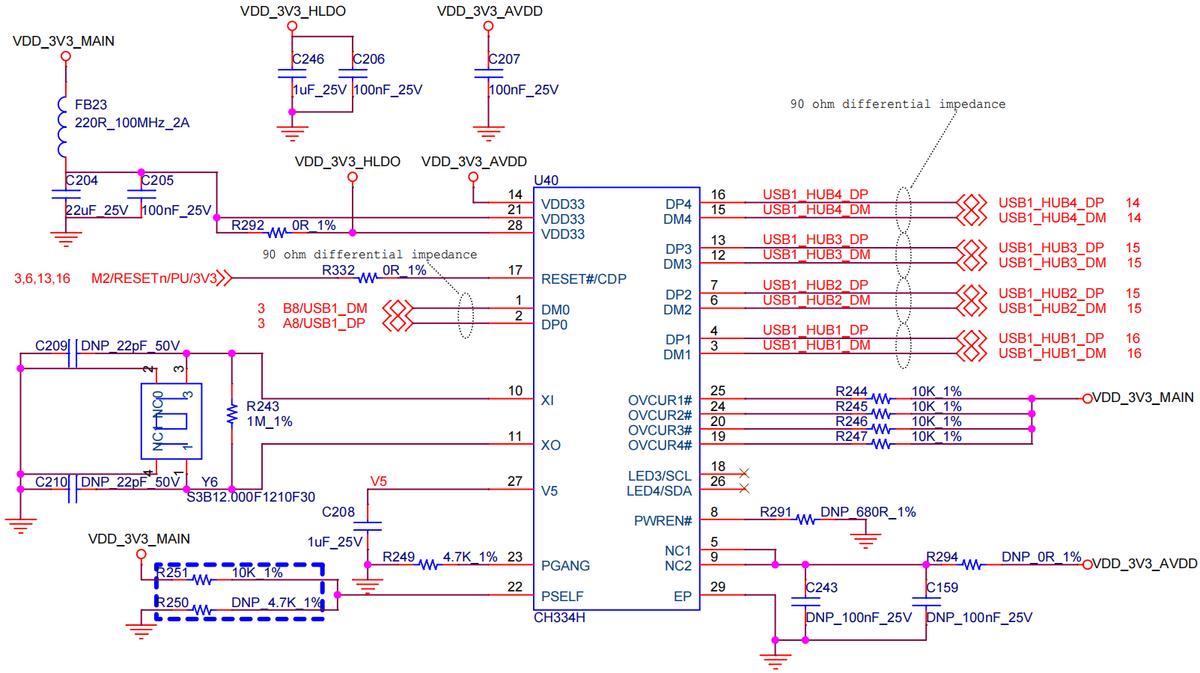

评估底板通过USB HUB芯片将USB1总线拓展为4路USB HOST总线，将其中1路引出至USB1 HOST接口。

图 59

图 60

图 61

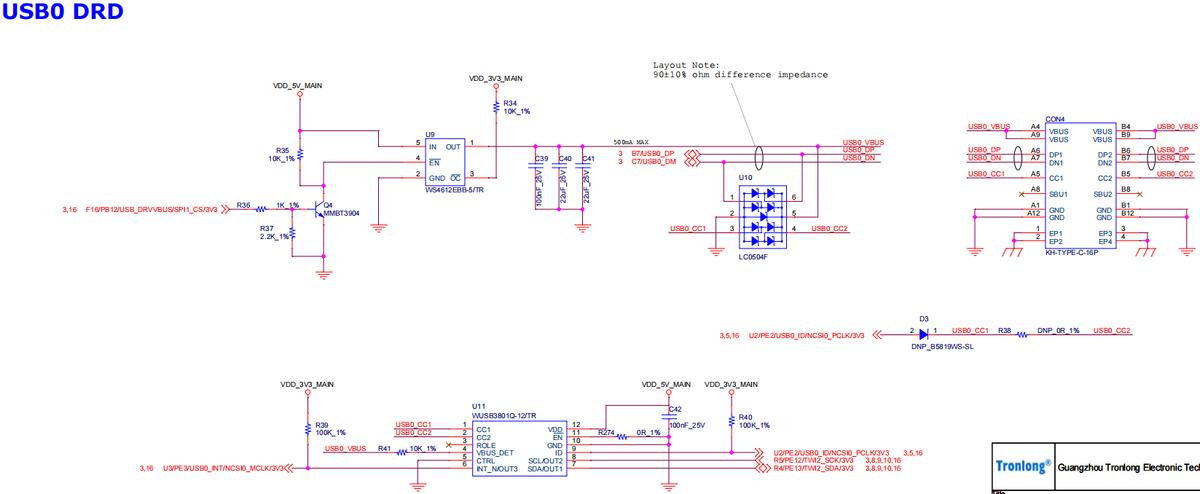

USB0 DRD接口

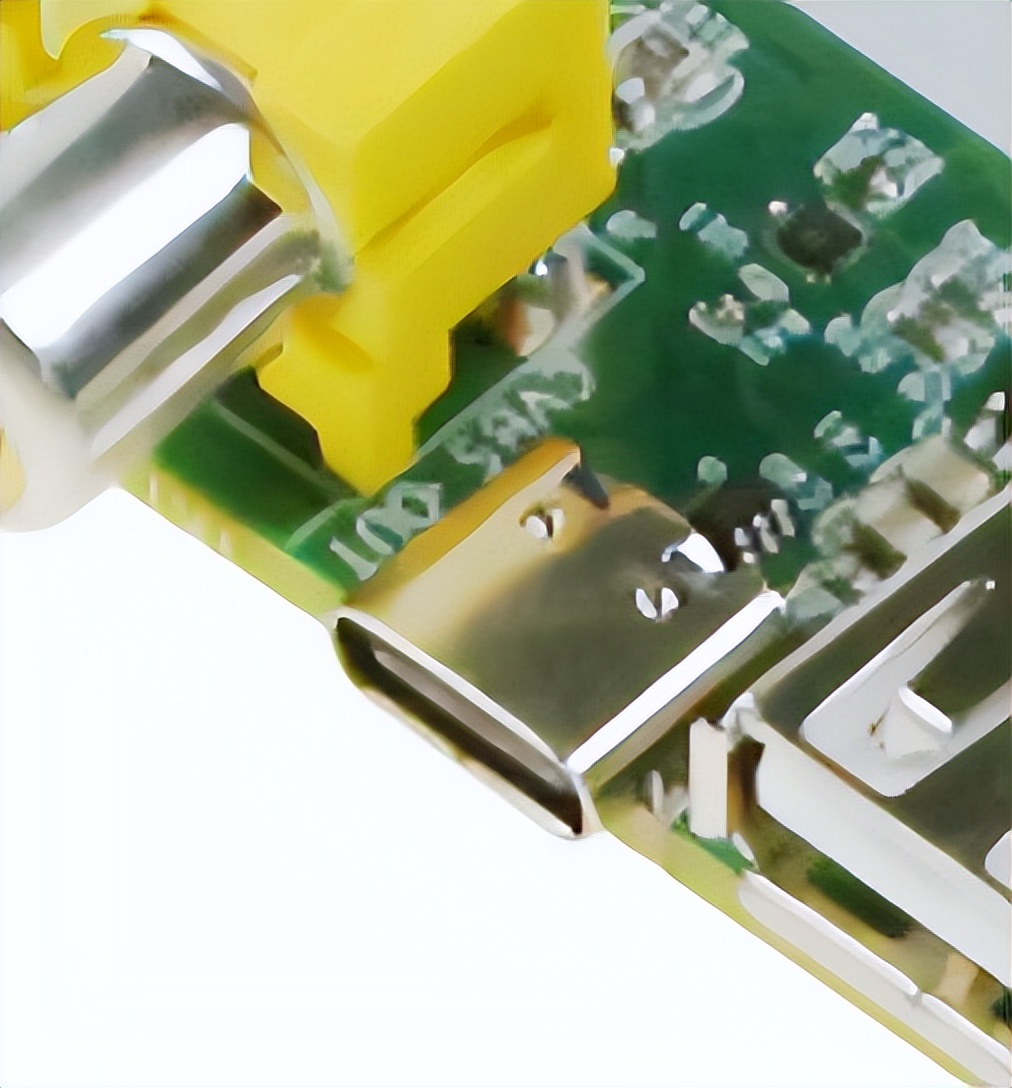

USB0 DRD接口直接由USB0总线引出，支持DRD模式，支持高速模式(480Mbps)、全速模式(12Mbps)、低速模式(1.5Mbps)。

图 62

图 63

设计注意事项：

1. WUSB3801Q-12/TR(U11)、B5819WS-SL(D3)电路方案都可实现Type-C CC信号转换为USB2.0 ID信号，评估底板采用了WUSB3801Q-12/TR方案。如需采用B5819WS-SL方案，请实贴B5819WS-SL(D3)、0R电阻(R38)、100K电阻(R40)，并空贴WUSB3801Q-12/TR(U11)、100K电阻(R39)、10K电阻(R41)、0R电阻(R274)、100nF电容(C42)。

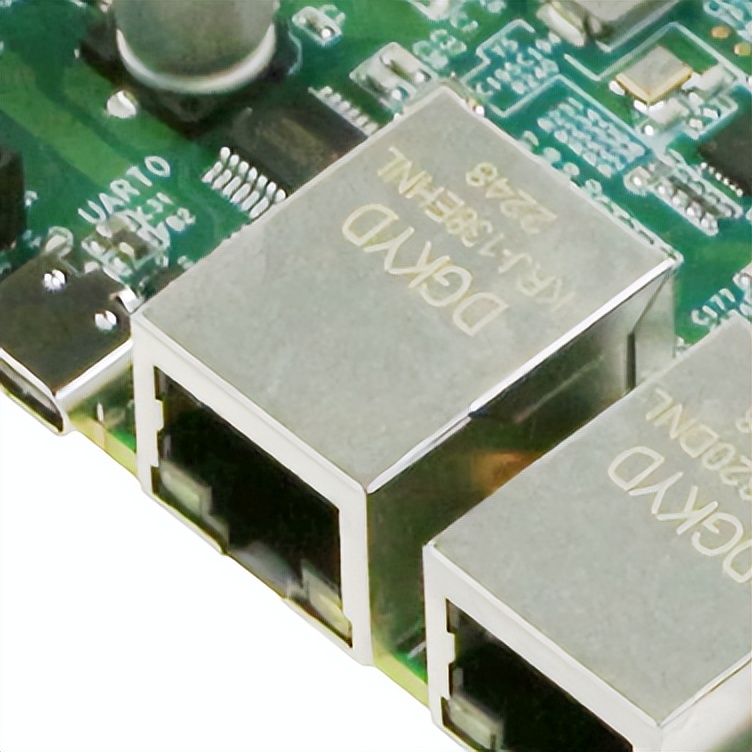

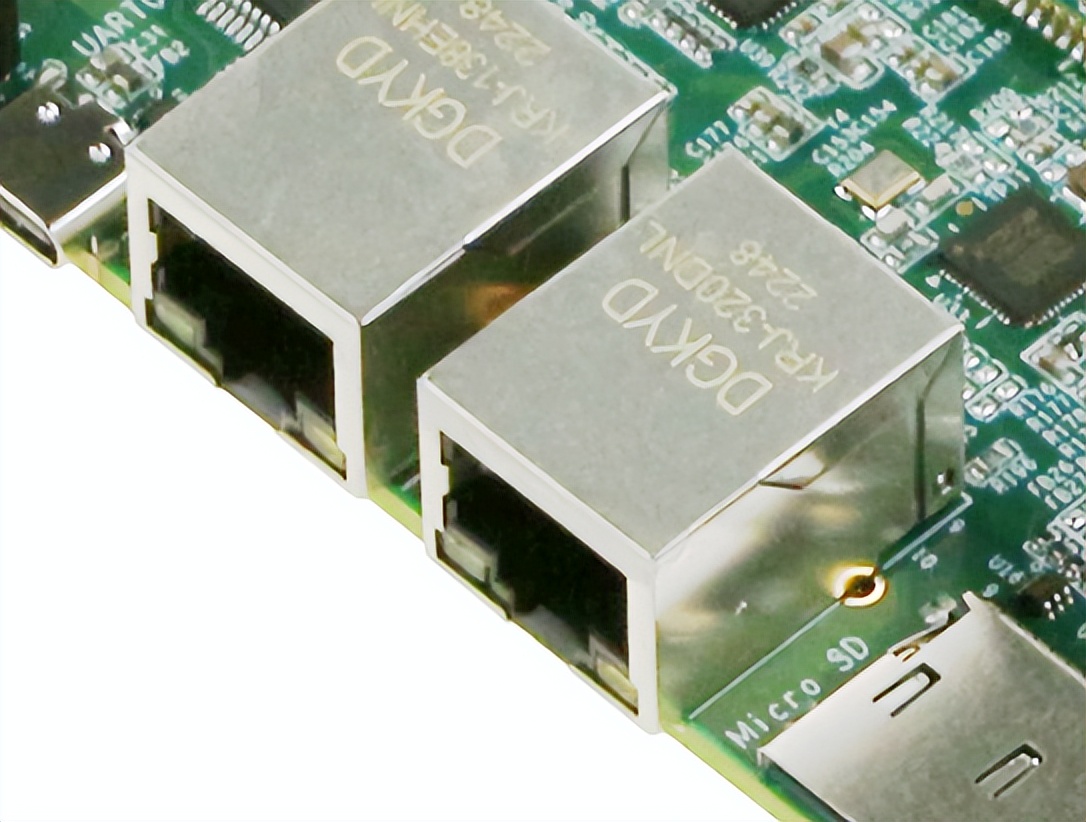

Ethernet接口

评估板包含1个ETH0(RGMII)千兆网口和1个ETH1(USB1)百兆网口。

ETH0(RGMII)千兆网口

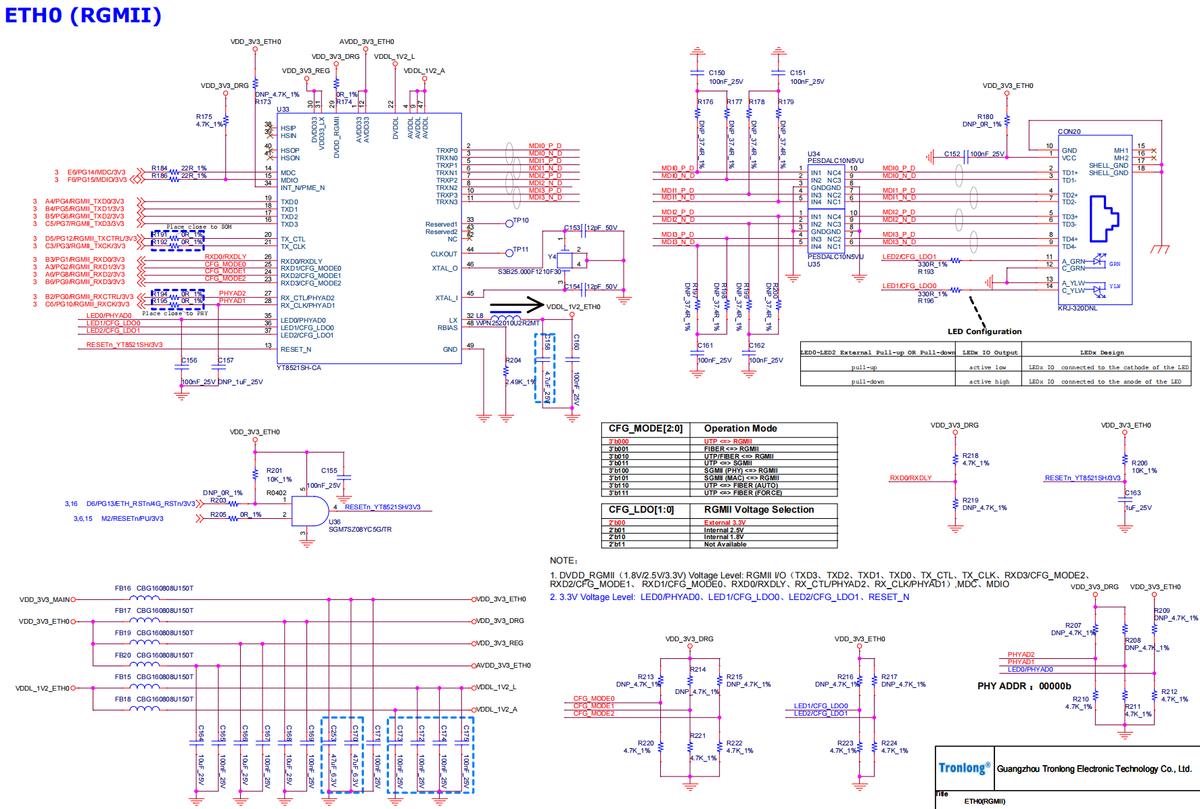

CON20为ETH0(RGMII)千兆网口，RJ45连接器已内置隔离变压器。

备注：T113-i处理器内部集成1个EMAC控制器，支持1路RGMII千兆网口。

图 64

图 65

设计注意事项：

1. VDDL_1V2_ETH0电源为YT8521SH-CA内部输出，请勿用于其它负载供电。
2. XTAL_I、XTAL_O引脚接入25MHz无源晶振。如需使用25MHz有源晶振，可从XTAL_I引脚接入，XTAL_O引脚悬空处理。
3. YT8521SH-CA芯片要求在供电稳定后，保持10ms后再拉高复位信号。推荐参考评估底板的复位电路方案，如需使用IO控制网口复位，可将R203电阻实贴。

图 66

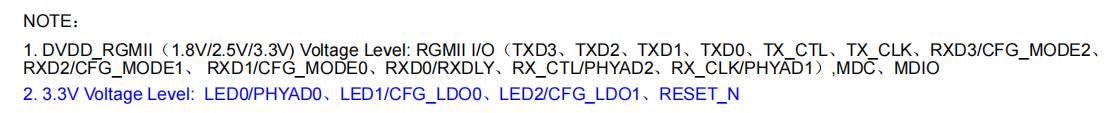

YT8521SH-CA芯片管脚LED0/PHYAD0、LED1/CFG_LDO0、LED2/CFG_LDO1、RESET_N的信号电平皆为3.3V，上拉配置时，请上拉至3.3V；其他信号管脚上拉配置时，请上拉至DVDD_RGMII(1.8V/2.5V/3.3V)电源。

图 67

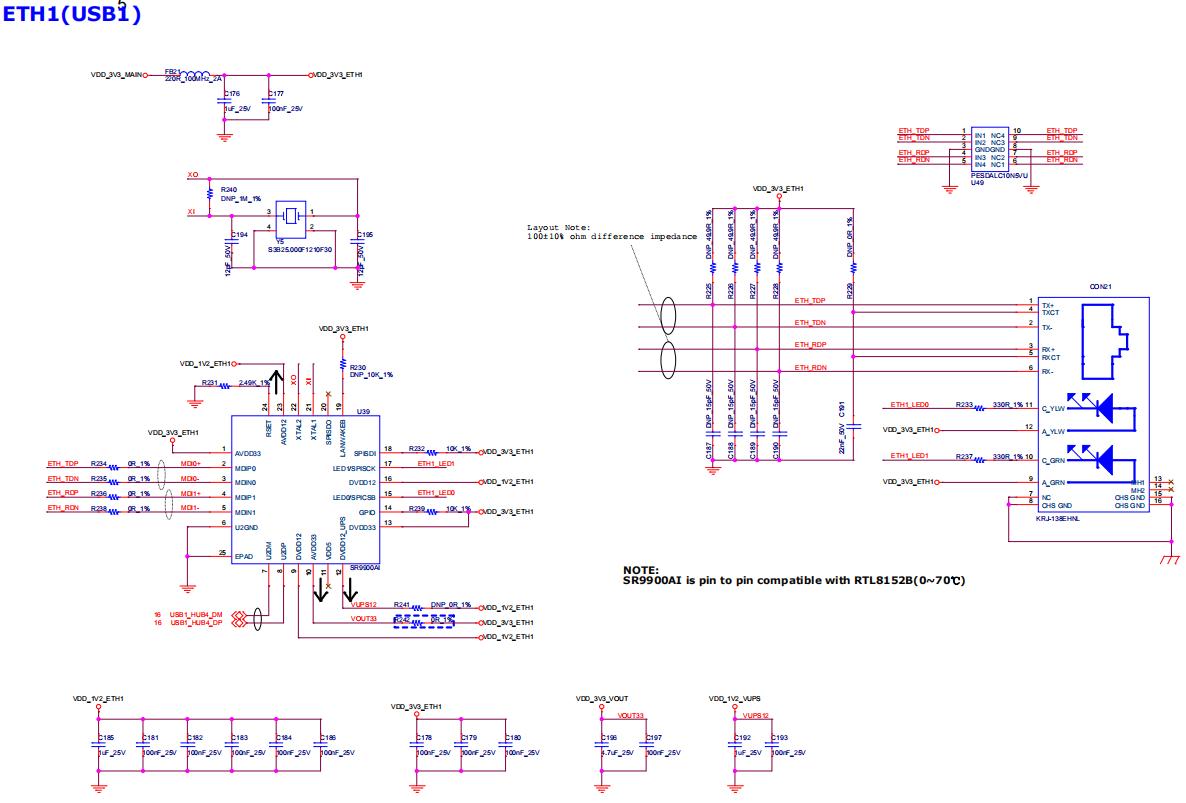

ETH1(USB1)百兆网口

CON21为ETH1(USB1)百兆网口，采用RJ45连接器，已内置隔离变压器。

评估底板通过USB HUB芯片将USB1总线拓展为4路USB HOST总线，使用SR9900AI芯片将其中一路扩展为ETH1(USB1)百兆网口。

图 68

图 69

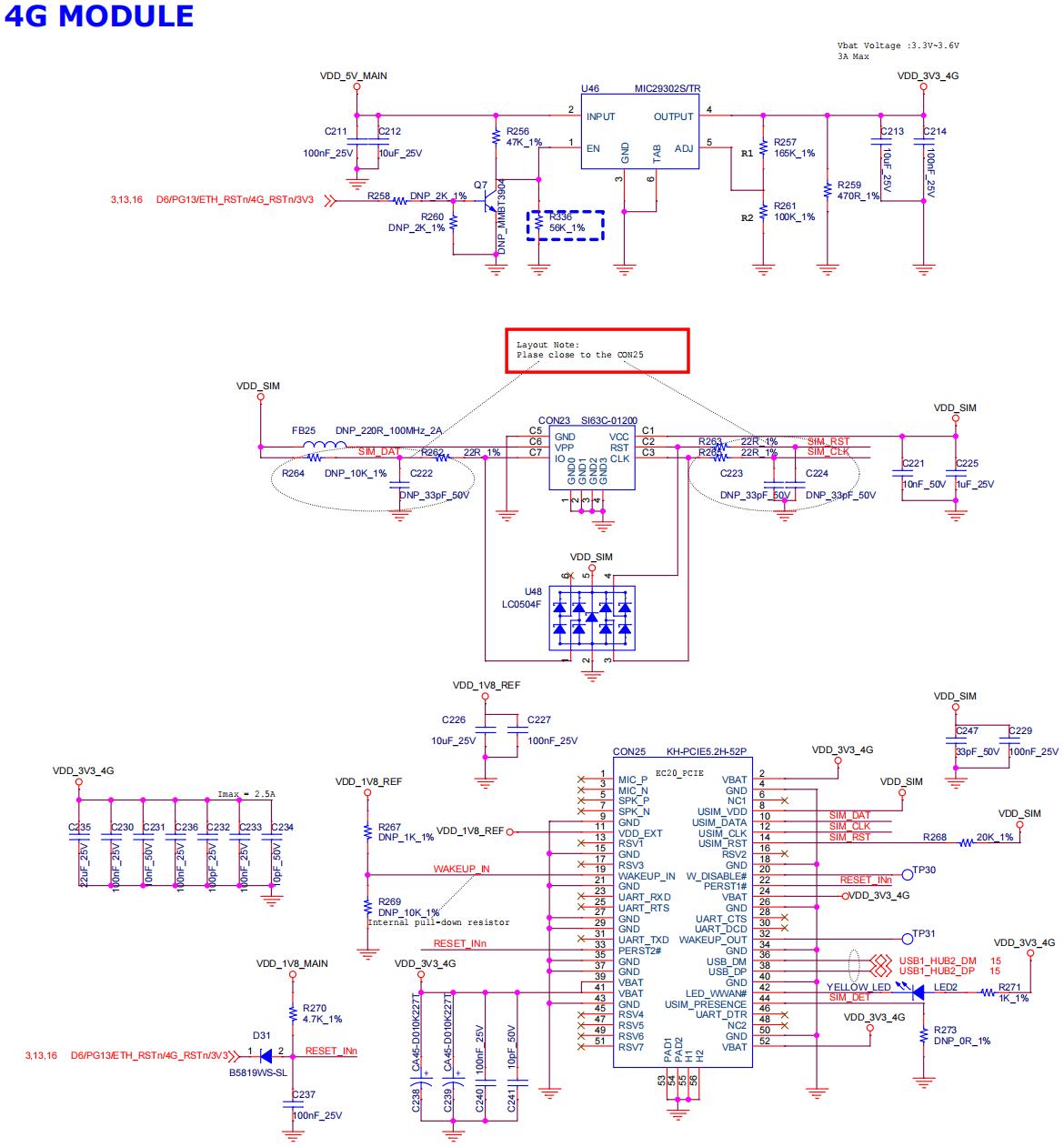

4G模块拓展接口

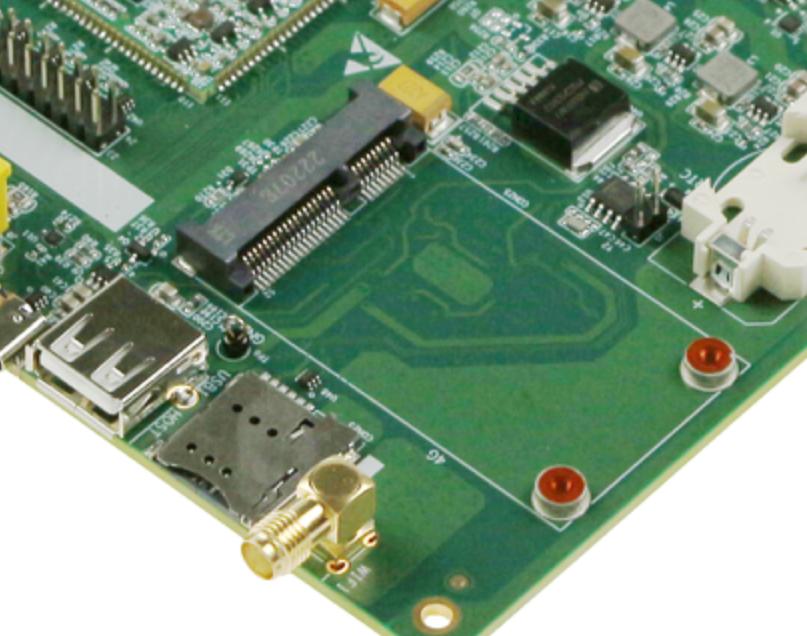

CON25为4G模块拓展接口，采用Mini PCIe插槽。评估底板通过USB HUB芯片将USB1总线拓展为4路USB HOST总线，其中引出一路进行4G模块拓展。

CON23为Micro SIM卡座，采用插卡自弹形式，不带检测引脚。

图 70

图 71

设计注意事项：

1. 为保证4G模块有稳定的电源供应，其3.3V电源需由MIC29302S/TR(U46)独立供电，至少提供2A电流输出。如需替换其他电源，建议使用LDO，详细请参考4G模块数据手册要求。
2. 如需控制4G模块供电，可贴上R258、R260电阻和Q7三极管，通过GPIO控制4G模块电源使能。

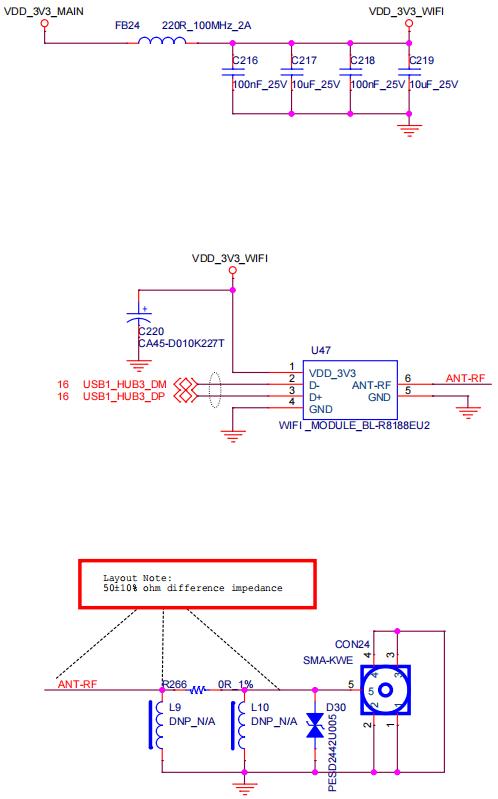

WIFI模块

评估底板通过USB HUB芯片将USB1总线拓展为4路USB HOST总线，其中引出一路进行WIFI模块拓展。板载WIFI模块(U47)型号为：必联BL-R8188EU2，采用邮票孔连接方式。

备注：WIFI模块芯片生产商为台系厂家。

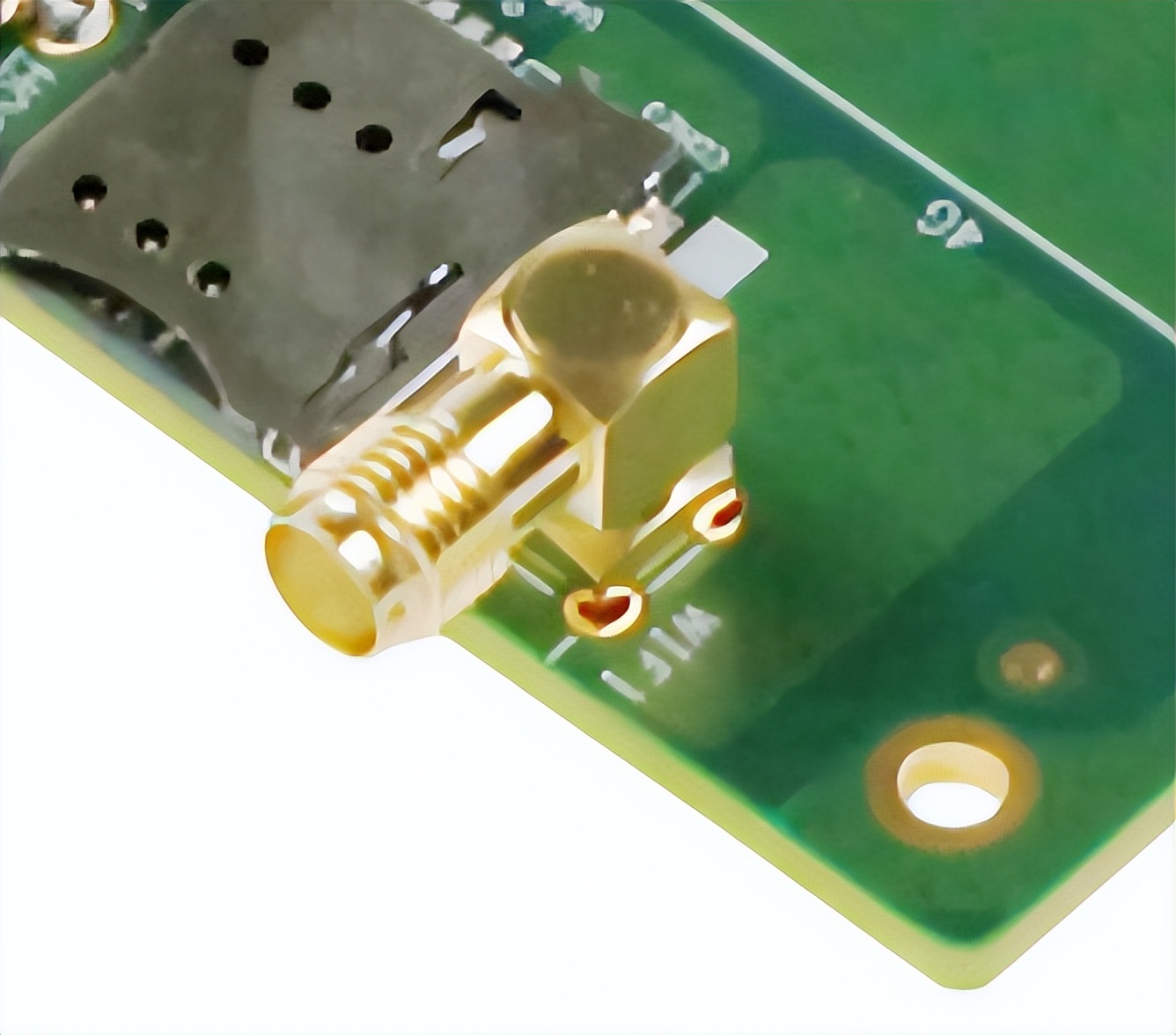

CON24为SMA接口，用于外接WIFI模块的2.4G天线。

图 72

图 73

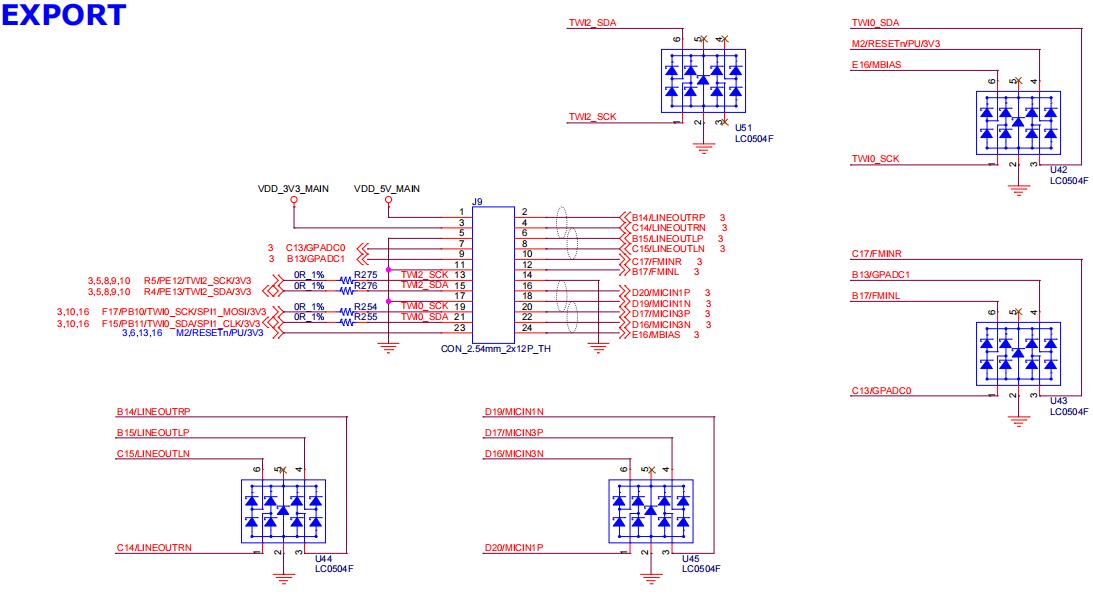

拓展IO信号接口

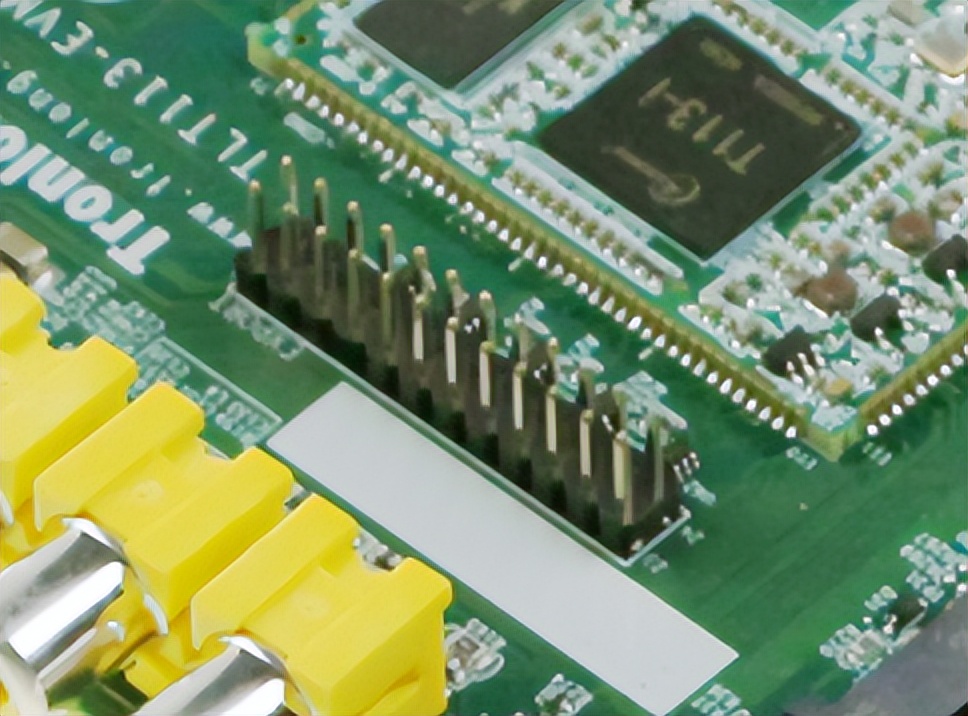

J9为2x 12pin排针接口，间距2.54mm，引出RESETn、GPADC、TWI0、TWI2、MIN IN、LINE OUT等信号。

图 74

图 75
