Dell R730服务器 Raid0 Raid5配置

Dell R730服务器，有7块5t硬盘，默认做的RAID5。我们的目的是取其中6块硬盘做RAID5，留一块硬盘做热备。 一块SSD系统盘。

在这里，我具体解释一下

　　　　①6块硬盘做成RAID5
　　　　②6块硬盘做RAID5，一块硬盘做热备盘
这两种配置之间的区别。大家应该都知道RAID5最少需要三块硬盘，其中有一块硬盘是用来做数据冗余的，如果做RAID5的服务器上有一块硬盘坏掉了，那么我们需要把坏的盘拨下来，然后换上一块新的硬盘，系统会自动进行数据同步。这里我们拿出一块硬盘做热备盘，当服务器上有一块硬盘坏掉了，系统会自动将热备盘连接上，然后将坏的硬盘隔离，然后进行数据同步，这里就减少了我们人操作的过程。

具体步骤如下：
下面的图是借鉴他人的
　　首先启动服务器，出现[Pressto Run Configuration Utility]提示时，按下ctrl+r
　　(只要一顿猛如虎的按就可以了)

出现如下图所示界面，把光标移到虚拟磁盘上，可以看到当前4块硬盘已经做成了RAID5

这里，它不符合我们三块硬盘做RAID5，一块硬盘做热备的要求，要把默认做好的RAID5删除，重新做。光标移动到[VirtualDisk 0]选择虚拟磁盘，按F2键操作，然后选择[delete VD]删除虚拟磁盘

　下面是删除之后的界面，你会发现什么都没了.
　
　在[No Configuration Present !]上按F2键，选择[Create NewVD]创建新的虚拟磁盘

下面是创建新虚拟磁盘的界面

在RAID级别中选择RAID5，然后勾选择三个磁盘，OK确定

从下图我们可以看到三块硬盘做成了一个虚拟盘

我们按[ctrl+N]换到下一个页面，看到还有最后一块磁盘没有用到

我们把光标移到最后一块硬盘上，按F2键，选择[Make Global HS]，然后确定

返回首页面，我们看到了热备份已经有了

最后一步，RAID的初始化，光标移到虚拟磁盘上，按F2选择[Initialzation][Start Init.]

上面的图片是我借鉴别人的，我的本机配置是7块5T硬盘，1块500gSSD，其中6块raid5，一块做热备份。初始化花费了20+小时。
有人问不初始化行不行，当然可以。但是以后可能会出现很多问题。
初始化需要将整个硬盘进行校验，相当于所有的盘低格一次，所耗费的时间太长，于是厂家就采用一项技术，叫背景初始化，这样建好Raid阵列后不必等待初始化完成就可以开始使用，比如分区和格式化，但是系统仍然在后台检查磁盘，这时候硬盘IO操作非常频繁，从而导致磁盘性能低下。
也就是说，我要么等上十几个小时等系统完成初始化，要么忍受低下的磁盘性能，等过一段时间磁盘整列初始化完成。
所以建议一定要初始化！

Dellr730 Raid0配置

、重启服务器，看到检测到阵列卡的界面，按 Ctrl+R。
、 选择最上面的阵列卡，按键盘的 F2，选择 Create New VD.
、按 Tab 键切换到需要做选择的选项，按空格键选择需要做 RAID 的硬盘，再按 Tab 键到 OK 按钮，按回车
、选择 OK 按钮，点击回车。
、注意：一定要选择刚才创建的 RAID0，使用上下光标选择 VD，按 F2 键，选择 Initialization， 按向右的光标键， 再选择 Fast Init。
、选择 YES 按钮， 按回车， 等待，不要操作。
、 等待弹出 Initialization complete on VD  对话框。点击 OK 按钮， 阵列操作完成。

Dell R740 Raid5配置

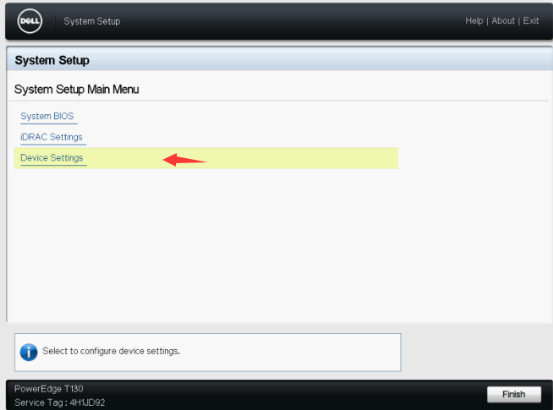

.进F2，选择device settings

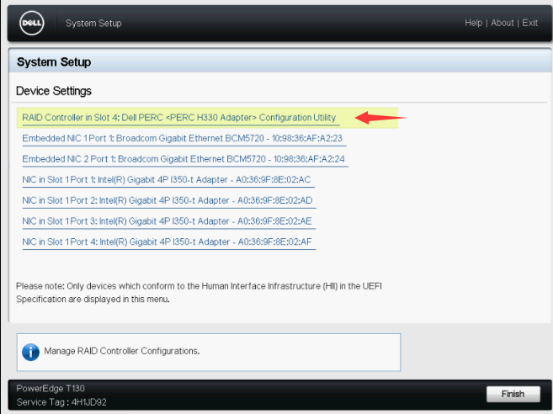

2.选择阵列卡H330选项，进行阵列配置

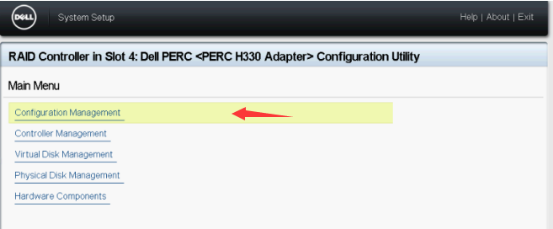

3.选择configuration Management

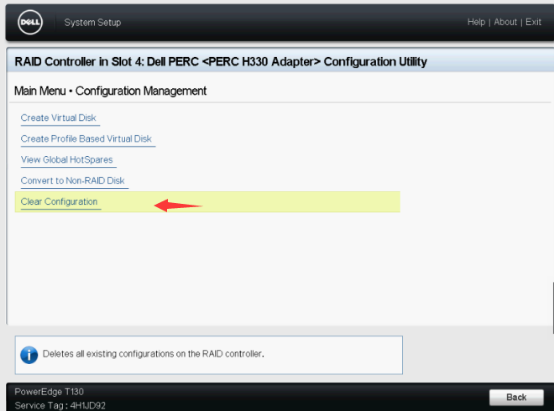

4.在保存硬盘数据的同时，可以考虑清楚阵列信息。Clear Configuation

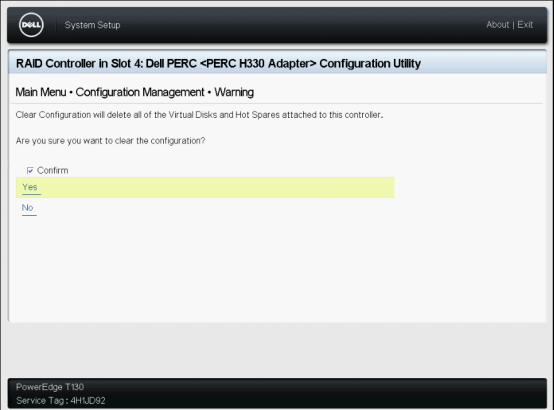

5.确定清楚数据。（在保证硬盘无重要数据的同时，可以点击Yes）

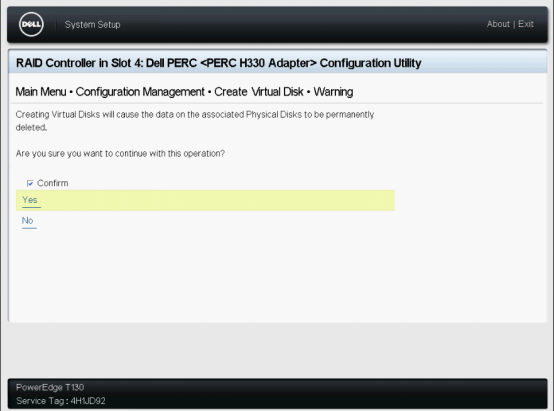

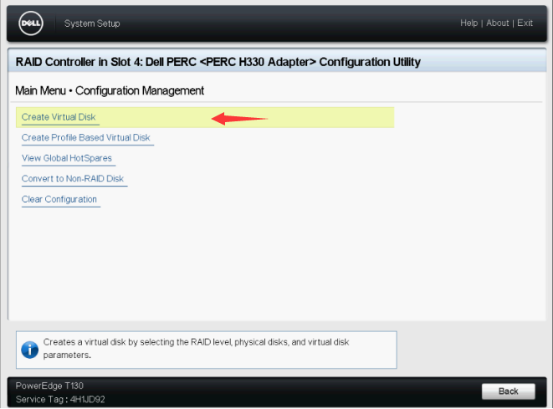

6.可以点击Creat  Virtual Disk进行重新配置阵列。

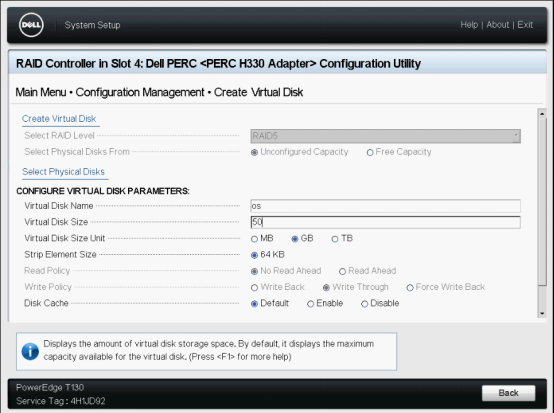

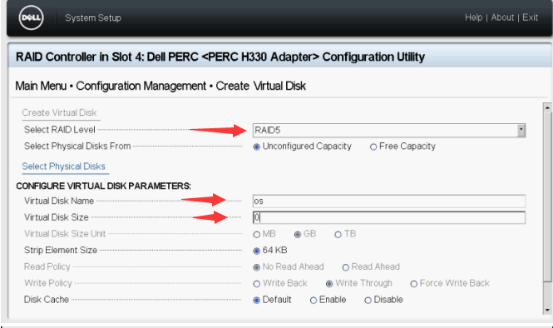

7.配置阵列（以三块硬盘做RAID5为例，分成两个VD分别是VD1：50G   VD2:50G）

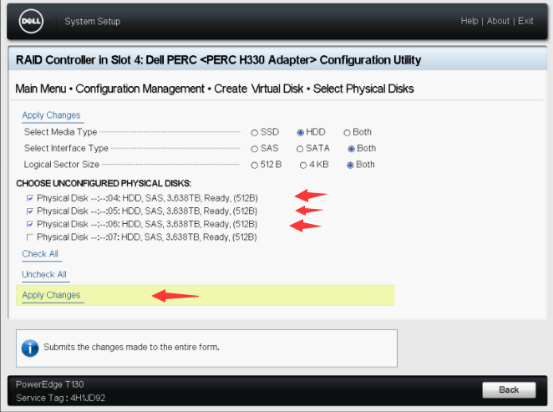

8.可以在Select Physical Disks 里面进行选择硬盘的数量，选完之后点击Apply Change

9.硬盘数量、磁盘名字及大小完成之后，如下图所示。

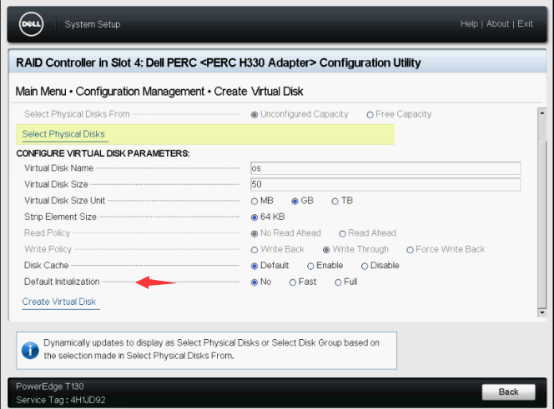

10.可以在下图的 Default Initialization进行初始化的选择（可以进行不初始化、快速初始化以及完全初始化）

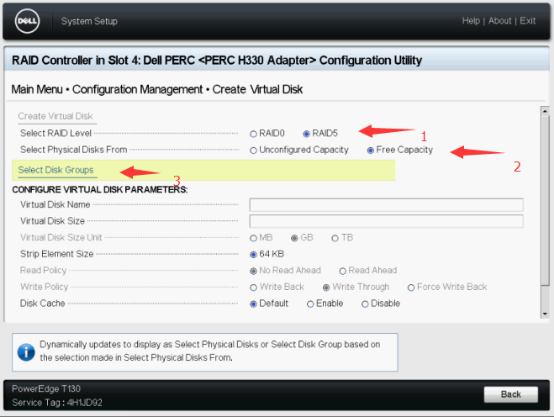

11.进行VD2配置的时候，需要将Select Raid Level 和 Select Physical Disks From设置成如下图所示。之后选择Select Disk Groups继续阵列的配置

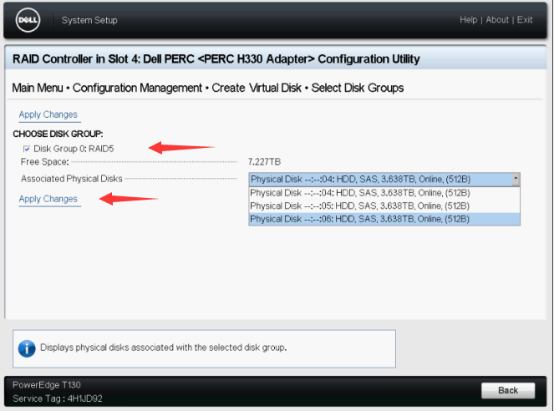

12.Disk Group 0:Raid打钩，点击Apply Change

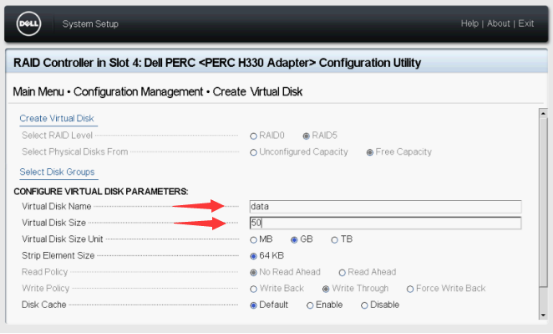

13.操作下图。进行VD2名称和大小的配置，以及的初始化

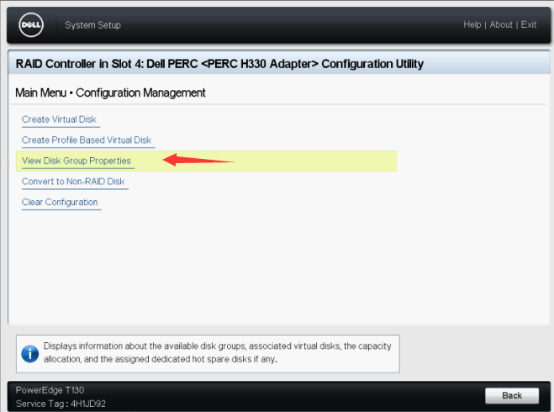

14. 查看阵列的配置情况

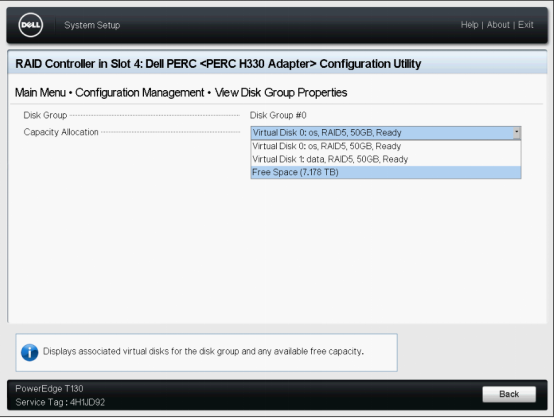

15.经查询就可以得知我们配置的阵列，完成Raid5的配置 以及VD1和VD2的情况

热备

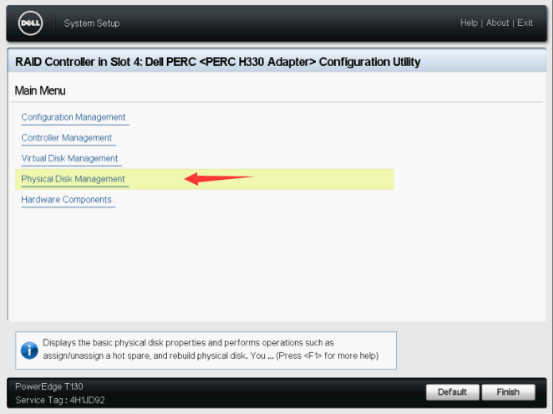

16. 可以选择Physical Disk Management 进行全局热备

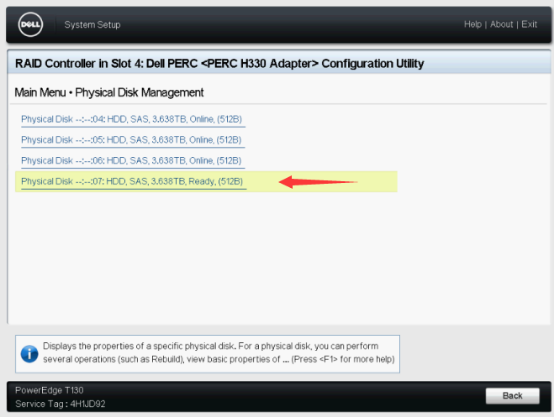

17. 选择要做热备的硬盘，进行全局热备的配置

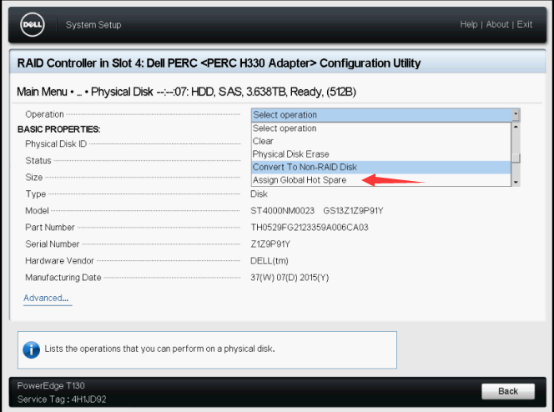

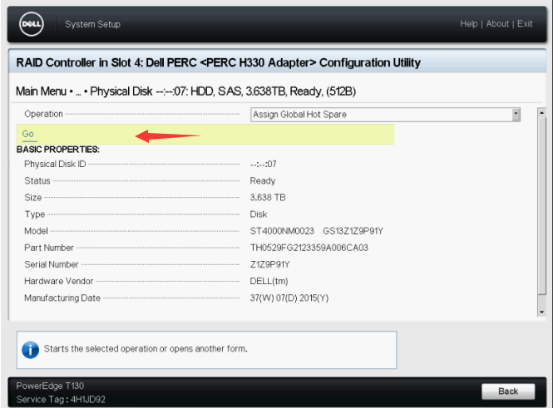

18. 在Operation里面进行选择Assign Global Hot Spare，进行热备的操作

19.选择完Assign Global Hot Spare,点击下面的”GO”进行热备配置

20. 可以查看到序号为07的硬盘设置成了全局热备

Centos上如何检查raid信息

软件raid：只能通过Linux系统本身来查看
    cat /proc/mdstat可以看到raid级别，状态等信息。
硬件raid： 最佳的办法是通过已安装的raid厂商的管理工具来查看，有cmdline，也有图形界面。如Adaptec公司的硬件卡就可以通过下面的命令进行查看：
    /usr/dpt/raidutil -L all可以看到非常详细的信息。
当然更多情况是没有安装相应的管理工具，只能依靠Linux本身的话一般我知道的是两种方式：
    dmesg |grep -i raid
    cat /proc/scsi/scsi
    显示的信息差不多，raid的厂商，型号，级别，但无法查看各块硬盘的信息。
    另外经过实际测试，Dell的服务器可以通过命令来显示，而HP、IBM等的服务器通过上面的命令是显示不出的。只能够通过装硬件厂商的管理工具来查看。
