RENIX软件连接机箱测试RTSM基本操作——网络测试仪实操

本文主要介绍了RENIX软件RTSM功能连接机箱测试的基本操作。文章分为三部分内容，第一部分为RTSM功能简介，第二部分为RTSM原理简介，第三部分为RTSM测试方案的具体介绍。

第一部分、RTSM功能简介

Renix连接机箱测试，若网络环境不稳定或者Renix界面异常关闭时，则不能正常查看测试结果。为解决此问题，添加RTSM（Remote Test Session Manager）功能。

​​​

第二部分、RTSM原理简介

1.RENIX平台是基于PCT架构的：Presentation Layer（PL 展示层）、Core Layer（CL核心层）、Traffic Layer（TL 流量层）

2.RENIX支持两种连接方式：本地和远程

2.1本地：不启用RTSM功能，此时PL和CL都部署在客户的一台电脑上，TL部署在测试仪上

2.2远程：启用RTSM功能，此时PL部署在客户的一台电脑上（本地CL是空的），CL部署在实验室一台单独的机器上，TL部署在测试仪上

第三部分、RTSM测试方案

测试方案一： Renix Client部署在办公网络的一台机器上， Renix server和Tele-Manager都部署在机箱上。

1.RTSM测试前准备：下载Renix

1.1下载RENIX安装文件

1.1.1软件包内置在机框里

1.1.2在电脑上打开浏览器

1.1.3在浏览器里输入机框IP地址

1.1.4下载 软件安装包

1.2软件安装包选择

1.2.1由电脑操作系统决定

1.2.2 32位操作系统只能选中32位安装包

1.2.3 64位操作系统选择64位安装包, 性能更高

2.RTSM测试前准备：安装Renix

在客户主机上安装Renix客户端软件

2.1解压文件

2.2双击step.exe

2.3点击Next, 一步一步安装

2.4安装完成

桌面和开始菜单上有图标

3.RTSM测试步骤：启动RTSM服务

3.1在电脑上打开浏览器

3.2在浏览器里输入机框IP地址

3.3单击“此处”进入机箱的配置界面，使用用户名和密码xinertel登录

3.4登录成功后，在菜单界面执行start_rtsm命令启动RTSM

4.RTSM测试步骤：配置Renix远程

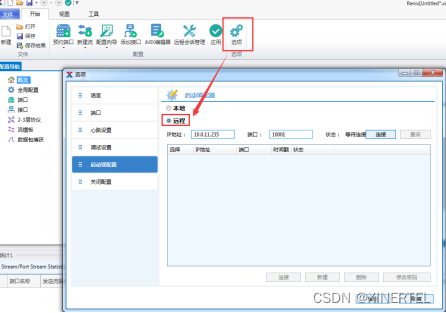

4.1打开Renix软件，切换为“远程”（启用RTSM功能）

4.2输入远程管理服务IP地址和端口，由于是在机箱里开启的RTSM服务，所以IP地址就是测试仪的IP地址，端口默认是10001

4.3点击“连接”,会显示连接成功的状态

4.4点击“新建”来新建远程CL，建立过长需要约30秒的时间，建立成功之后会在界面上显示已创建的CL

4.5勾选该CL，点击连接来连接远程CL

4.6弹出“是否录入密码以获取管理员权限”。点击“是”获取管理员权限（管理者可修改配置），输入管理员密码，点击确定，完成配置。

4.7默认情况下：

在机箱里启用RTSM服务时，只支持创建2个CL

每个CL支持5个Renix连接，且这5个连接里只能有1个管理者，其它4个观察者

5.RTSM测试步骤：配置Renix测试项

前面操作完成后，用户就可以配置Renix测试项进行测试了。

配置Renix测试项，本文以长时间打流进行举例

5.1连接机箱，预约端口，建立port1和port2相互打流

5.2测试配置完成后，可以关闭Renix软件，（比如用户下班时可以关闭Renix软件，关闭电脑），其实测试依然在运行；

5.3重新打开Renix（比如用户第二天上班时开启电脑，打开Renix软件连接远程服务），会自动弹出“远程会话管理”界面

5.4点击“连接”，勾选对应的CL并连接，选择“是”来获取管理员权限

5.5远程管理会话连接成功之后，之前的测试页面就会加载出来，可以查看测试结果或者继续进行配置测试

6. 停止RTSM服务

如果测试结束后，用户不想使用RTSM功能，可以停止RTSM服务

6.1在电脑上打开浏览器，在浏览器里输入机框IP地址

6.2单击“此处”进入机箱的配置界面，使用用户名和密码xinertel登录

6.3登录成功后，在菜单界面执行start_rtsm命令启动RTSM

6.4在Renix界面，启动项配置选择“本地”，然后重启Renix软件即可
