两种常见的Vlan间通信的方式
目录
一:三层交换机方式

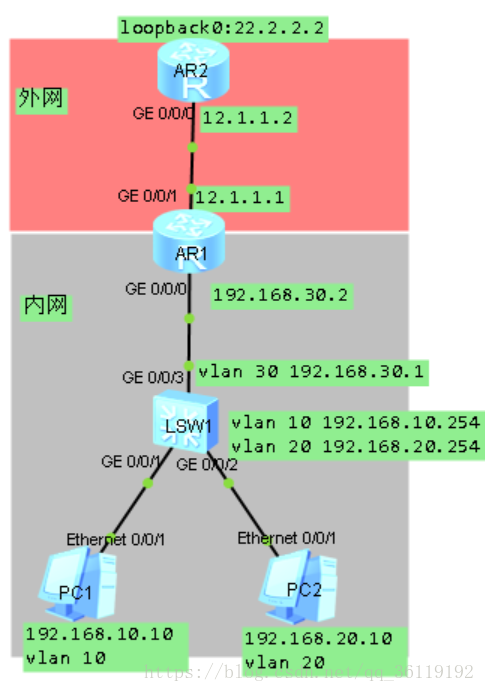

如图,PC1和PC2是企业内网的主机,属于不同的部门,故属于不同的VLAN。在交换机上配置vlan 10和vlan 20,并且配上主机的网关。交换机与路由器相邻的接口配置上Vlan30,配置上和路由器接口同一网段的ip。在交换机上配置默认路由指向路由器。AR1是边界路由器,AR1上配置静态路由去往192.168.10.0网段和192.168.20.0网段。AR1还配了默认路由指向AR2。AR1与AR2通过OSPF路由。主机通过NAT方式以边界路由公网地址访问外网,故在边界路由AR1上配置PAT(端口多路复用)。以下是各设备的配置。
PC1
PC1>ipconfig
IPv4 address......................: 192.168.10.10
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.10.254
Physical address..................: 54-89-98-20-70-11
Vlan..............................: 10
PC2
PC2>ipconfig
IPv4 address......................: 192.168.20.10
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.20.254
Physical address..................: 54-89-98-0C-28-2D
Vlan..............................: 20
LSW1
[SW1]display current-configuration
#
vlan batch 10 20 30
#
interface Vlanif10
ip address 192.168.10.254 255.255.255.0
#
interface Vlanif20
ip address 192.168.20.254 255.255.255.0
#
interface Vlanif30
ip address 192.168.30.1 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 30
#
#
ip route-static 0.0.0.0 0.0.0.0 192.168.30.2
#
AR1
[AR1]display current-configuration
#
acl number 2000
rule 5 permit source 192.168.10.0 0.0.0.255
rule 10 permit source 192.168.20.0 0.0.0.255
#
interface GigabitEthernet0/0/0
ip address 192.168.30.2 255.255.255.0
#
interface GigabitEthernet0/0/1
ip address 12.1.1.1 255.255.255.0
nat outbound 2000
#
ospf 100 router-id 11.1.1.1
area 0.0.0.0
network 12.1.1.1 0.0.0.0
network 192.168.30.2 0.0.0.0
#
ip route-static 192.168.10.0 255.255.255.0 192.168.30.1
ip route-static 192.168.20.0 255.255.255.0 192.168.30.1
#
AR2
[AR2]display current-configuration
#
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
#
interface LoopBack0
ip address 22.2.2.2 255.255.255.255
#
ospf 100 router-id 22.2.2.2
area 0.0.0.0
network 12.1.1.2 0.0.0.0
network 22.2.2.2 0.0.0.0
#
二:单臂路由方式

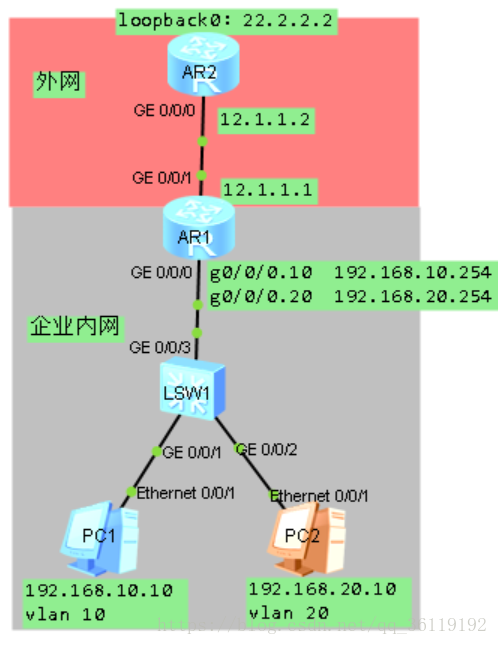

如图,PC1和PC2是企业内网的主机,属于不同的部门,故属于不同的VLAN。他们之间通过路由器AR1单臂路由通信。他们通过路由器AR1的g0/0/1口以PAT(端口多路复用)方式与外界通信。AR1和AR2之间运行OSPF协议,AR1配置了指向AR2的默认路由。以下是各设备的配置
PC1
PC1>ipconfig
IPv4 address......................: 192.168.10.10
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.10.254
Physical address..................: 54-89-98-20-70-11
Vlan..............................: 10
PC2
PC2>ipconfig
IPv4 address......................: 192.168.20.10
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.20.254
Physical address..................: 54-89-98-0C-28-2D
Vlan..............................: 20
SW1
[SW1]display current-configuration
#
vlan batch 10 20
#
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 20
#
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
#
AR1
[AR1]display current-configuration
#
acl number 2000
rule 5 permit source 192.168.10.0 0.0.0.255
rule 10 permit source 192.168.20.0 0.0.0.255
#
interface GigabitEthernet0/0/0.10
dot1q termination vid 10
ip address 192.168.10.254 255.255.255.0
arp broadcast enable
#
interface GigabitEthernet0/0/0.20
dot1q termination vid 20
ip address 192.168.20.254 255.255.255.0
arp broadcast enable
#
interface GigabitEthernet0/0/1
ip address 12.1.1.1 255.255.255.0
nat outbound 2000
#
ospf 100 router-id 11.1.1.1
area 0.0.0.0
network 12.1.1.1 0.0.0.0
#
AR2
[AR2]display current-configuration
#
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
#
interface LoopBack0
ip address 22.2.2.2 255.255.255.255
#
ospf 100 router-id 22.2.2.2
area 0.0.0.0
network 12.1.1.2 0.0.0.0
network 22.2.2.2 0.0.0.0
#
