STM32学习笔记：IIC通信协议详解（附带软件模拟源码）

什么是IIC(I2C)？

　　IIC 即Inter-Integrated Circuit(集成电路总线），这种总线类型是由飞利浦半导体公司设计出来的一种简单、双向、二线制、同步串行总线。它是一种多向控制总线，也就是说多个芯片可以连接到同一总线结构下，同时每个芯片都可以作为实时数据传输的控制源。这种方式简化了信号传输总线接口。

　　那么也就是说，只要收发双方同时接入SDA（双向数据线）、SCL（同步时钟线）便可以进行通信。

　　I2C总线的工作速度分为 3 种模式(实际上，IIC的通信速率由SCL决定)：

　　　　S（标准模式），测量与控制场合；

　　　　F（快速模式），速率为 400kb/s；（默认）

　　　　Hs（高速模式），速率为 3.4Mb/s。

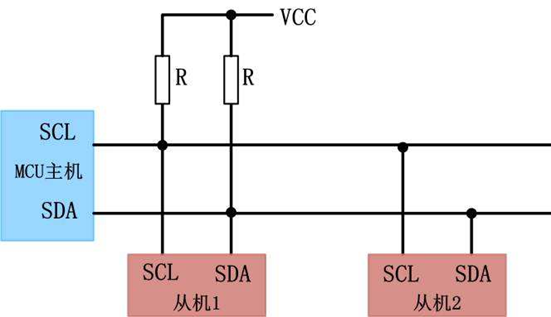

IIC接线框图

　　一般情况下，SCL与SDA默认由上拉电阻拉高。这也是为了方便通信协议。

　　多机连接时，为了区分不同的从机，我们会使用自定义的地址码进行区分。

　　

IIC的通信状态

　　IIC的通信要注意以下6个知识点:

　　　　1.空闲状态

　　　　2.开始信号

　　　　3.停止信号

　　　　4.应答信号

　　　　5.数据的有效性

　　　　6.数据传输

空闲状态：

　　在IIC中规定，当SDA、SCL同时为高电平时，视为空闲状态。

　　注意，这个规定是通信设备通信前的判断条件。

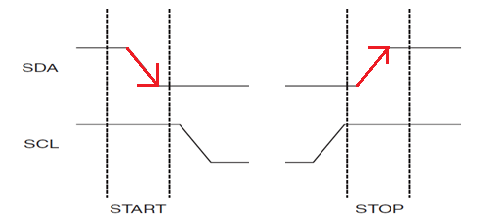

开始信号 & 停止信号：

　　在IIC中规定，当SCL为高电平，且SDA从高到低的跳变时，视为数据开始传输；

　　在IIC中规定，当SCL为高电平，且SDA从低到高的跳变时，视为数据停止传输；

　　

数据有效性 & 数据传送 & 应答信号(ACK)

　　数据有效性：

　　　　在传输数据时，应保证数据在SCL的上升沿到来之前准备好，并在下降沿到来之前必须稳定。

　　　　（由于在电路中，电平的跳变往往伴随着毛刺。）

　　数据传送：

　　　　在I2C总线上传送的每一位数据都有一个时钟脉冲相对应（或同步控制），即在SCL串行时钟的配合下，在SDA上逐位地串行传送每一位数据。

　　　　在一般情况下，传输数据时，从数据的最高有效位开始发送。

　　应答信号：

　　　　在IIC中规定，发送方每发送1个字节（8位）后需要接收接收方发送的应答信号。

　　　　ACK为0时，视为有效应答；ACK为1时，视为无效响应。

　　　　总结：谁发了数据，谁就要接收一个应答信号。

 STM32 模拟IIC完整代码

/*
    https://blog.csdn.net/return_oops/article/details/80965437
*/
//使用IIC1 挂载M24C02,OLED,LM75AD,HT1382    PB6,PB7

#define SDA_IN()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}
#define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;}

//IO操作函数
#define IIC_SCL    PBout(6) //SCL
#define IIC_SDA    PBout(7) //SDA
#define READ_SDA   PBin(7)  //输入SDA

//IIC所有操作函数
void IIC_Init(void);                //初始化IIC的IO口
void IIC_Start(void);                //发送IIC开始信号
void IIC_Stop(void);                  //发送IIC停止信号
void IIC_Send_Byte(u8 txd);            //IIC发送一个字节
u8 IIC_Read_Byte(unsigned char ack);//IIC读取一个字节
u8 IIC_Wait_Ack(void);                 //IIC等待ACK信号
void IIC_Ack(void);                    //IIC发送ACK信号
void IIC_NAck(void);                //IIC不发送ACK信号

void I2C_WriteByte(uint16_t addr,uint8_t data,uint8_t device_addr);
uint16_t I2C_ReadByte(uint16_t addr,uint8_t device_addr,uint8_t ByteNumToRead);//寄存器地址，器件地址，要读的字节数

void IIC_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(    RCC_APB2Periph_GPIOB, ENABLE );

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ;   //推挽输出
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    IIC_SCL=;
    IIC_SDA=;

}
//产生IIC起始信号
void IIC_Start(void)
{
    SDA_OUT();     //sda线输出
    IIC_SDA=;
    IIC_SCL=;
    delay_us();
     IIC_SDA=;//START:when CLK is high,DATA change form high to low
    delay_us();
    IIC_SCL=;//钳住I2C总线，准备发送或接收数据
}
//产生IIC停止信号
void IIC_Stop(void)
{
    SDA_OUT();//sda线输出
    IIC_SCL=;
    IIC_SDA=;//STOP:when CLK is high DATA change form low to high
     delay_us();
    IIC_SCL=;
    IIC_SDA=;//发送I2C总线结束信号
    delay_us();
}
//等待应答信号到来
//返回值：1，接收应答失败
//        0，接收应答成功
u8 IIC_Wait_Ack(void)
{
    u8 ucErrTime=;
    SDA_IN();      //SDA设置为输入
    IIC_SDA=;delay_us();
    IIC_SCL=;delay_us();
    while(READ_SDA)
    {
        ucErrTime++;
        if(ucErrTime>)
        {
            IIC_Stop();
            return ;
        }
    }
    IIC_SCL=;//时钟输出0
    return ;
}
//产生ACK应答
void IIC_Ack(void)
{
    IIC_SCL=;
    SDA_OUT();
    IIC_SDA=;
    delay_us();
    IIC_SCL=;
    delay_us();
    IIC_SCL=;
}
//不产生ACK应答
void IIC_NAck(void)
{
    IIC_SCL=;
    SDA_OUT();
    IIC_SDA=;
    delay_us();
    IIC_SCL=;
    delay_us();
    IIC_SCL=;
}
//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC_Send_Byte(u8 txd)
{
    u8 t;
        SDA_OUT();
    IIC_SCL=;//拉低时钟开始数据传输
    for(t=;t<;t++)
    {
        IIC_SDA=(txd&0x80)>>;
        txd<<=;
        delay_us();   //对TEA5767这三个延时都是必须的
        IIC_SCL=;
        delay_us();
        IIC_SCL=;
        delay_us();
    }
}
//读1个字节，ack=1时，发送ACK，ack=0，发送nACK
u8 IIC_Read_Byte(unsigned char ack)
{
    unsigned char i,receive=;
    SDA_IN();//SDA设置为输入
  for(i=;i<;i++ )
    {
    IIC_SCL=;
    delay_us();
        IIC_SCL=;
    receive<<=;
    if(READ_SDA)receive++;
        delay_us();
  }
    if (!ack)
            IIC_NAck();//发送nACK
    else
            IIC_Ack(); //发送ACK
    return receive;
}

void I2C_WriteByte(uint16_t addr,uint8_t data,uint8_t device_addr)
{
    IIC_Start();

    if(device_addr==0xA0) //eeprom地址大于1字节
        IIC_Send_Byte(0xA0 + ((addr/)<<));//发送高地址
    else
        IIC_Send_Byte(device_addr);        //发器件地址
    IIC_Wait_Ack();
    IIC_Send_Byte(addr&0xFF);   //发送低地址
    IIC_Wait_Ack();
    IIC_Send_Byte(data);     //发送字节
        IIC_Wait_Ack();
        IIC_Stop();//产生一个停止条件
    if(device_addr==0xA0) //
        delay_ms();
    else
        delay_us();
}

uint16_t I2C_ReadByte(uint16_t addr,uint8_t device_addr,uint8_t ByteNumToRead)  //读寄存器或读数据
{
        uint16_t data;
        IIC_Start();
        if(device_addr==0xA0)
            IIC_Send_Byte(0xA0 + ((addr/)<<));
        else
            IIC_Send_Byte(device_addr);
        IIC_Wait_Ack();
        IIC_Send_Byte(addr&0xFF);   //发送低地址
        IIC_Wait_Ack();

        IIC_Start();
        IIC_Send_Byte(device_addr+);        //发器件地址
        IIC_Wait_Ack();
        if(ByteNumToRead == )//LM75温度数据为11bit
        {
            data=IIC_Read_Byte();
        }
        else
            {
                data=IIC_Read_Byte();
                data=(data<<)+IIC_Read_Byte();
            }
        IIC_Stop();//产生一个停止条件
        return data;
}
