IIC基本概念和基本时序

1. IIC基本概念和基本时序

1.1 I2C串行总线概述

I2C总线是PHLIPS公司推出的一种串行总线，是具备多主机系统所需的包括总线裁决和高低速器件同步功能的高性能串行总线。

1、I2C总线具有两根双向信号线，一根是数据线SDA，另一根是时钟线SCL

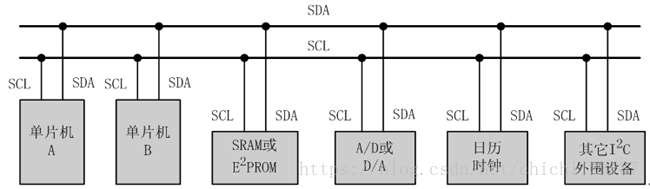

2、IIC总线上可以挂很多设备：多个主设备，多个从设备（外围设备）。上图中主设备是两个单片机，剩下的都是从设备。

3、多主机会产生总线裁决问题。当多个主机同时想占用总线时，企图启动总线传输数据，就叫做总线竞争。I2C通过总线仲裁，以决定哪台主机控制总线。

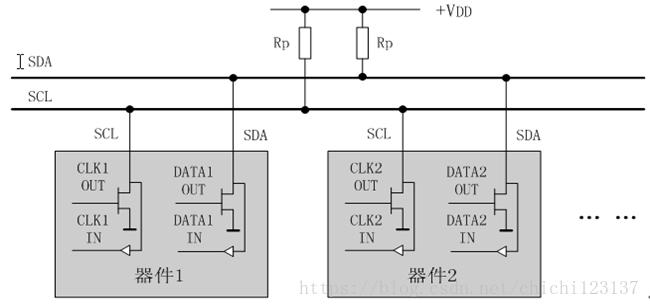

4、I2C总线通过上拉电阻接正电源，上拉电阻一般在4.7k~10k之间。当总线空闲时，两根线均为高电平。连到总线上的任一器件输出的低电平，都将使总线的信号变低，即各器件的SDA及SCL都是线“与”关系。

5、每个接到I2C总线上的器件都有唯一的地址。主机与其它器件间的数据传输可以是由主机发送数据到其它器件，这时主机即为发送器，总线上收数据的器件则为接收器。

1.2 I2C总线的数据传送

1.2.1 I2C总线数据位的有效性规定

I²C总线进行数据传送时，时钟信号为高电平期间，数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。

1.2.2 起始与终止信号

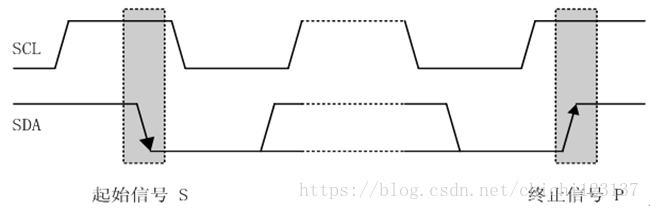

SCL为高电平期间

SDA : 由高到低，起始信号

SDA：由低到高，终止信号

起始信号和终止信号都是由主机发送的。在起始信号产生之后，总线就处于被占用的状态，在终止信号产生之后，总线就处于空闲状态。

连接到I2C总线上的器件，若具有I2C总线的硬件接口，则很容易检测到起始和终止信号。接收器件收到一个完整的数据字节后，有可能需要完成一些其它工作，如处理内部中断服务等，可能无法立刻接收下一个字节，这时接收器件可以将SCL线拉成低电平，从而使主机处于等待状态。直到接收器件准备好接收下一个字节时，再释放SCL线使之为高电平，从而使数据传送可以继续进行。

1.2.3 数据传送格式

（1）字节传送与应答

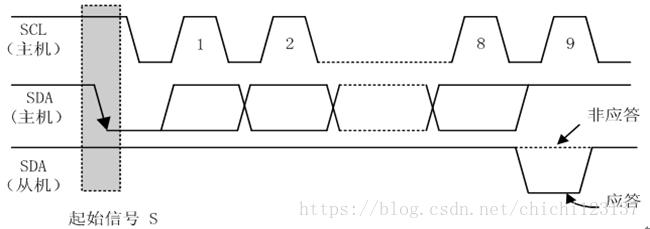

每一个字节必须保证是8位长度。数据传送时，先传送最高位（MSB），每一个被传送的字节后面都必须跟随一位应答位（即一帧共有9位）。

由于某种原因从机不对主机寻址信号应答时（如从机正在进行实时性的处理工作而无法接收总线上的数据），它必须将数据线置于高电平，而由主机产生一个终止信号以结束总线的数据传送。

如果从机对主机进行了应答，但在数据传送一段时间后无法继续接收更多的数据时，从机可以通过对无法接收的第一个数据字节的“非应答”通知主机，主机则应发出终止信号以结束数据的继续传送。

当主机接收数据时，它收到最后一个数据字节后，必须向从机发出一个结束传送的信号。这个信号是由对从机的“非应答”来实现的。然后，从机释放SDA线，以允许主机产生终止信号。

（2）数据帧格式

I2C总线上传送的数据信号是广义的，既包括地址信号，又包括真正的数据信号。

在起始信号后必须传送一个从机的地址（7位），第8位是数据的传送方向位（R/T），用“0”表示主机发送数据（T），“1”表示主机接收数据（R）。每次数据传送总是由主机产生的终止信号结束。但是，若主机希望继续占用总线进行新的数据传送，则可以不产生终止信号，马上再次发出起始信号对另一从机进行寻址。

在总线的一次数据传送过程中，可以有以下几种组合方式：

a、主机向从机发送数据，数据传送方向在整个传送过程中不变：

注：有阴影部分表示数据由主机向从机传送，无阴影部分则表示数据由从机向主机传送。

A表示应答， A非表示非应答（高电平）。S表示起始信号，P表示终止信号。

b、主机在第一个字节后，立即从从机读数据。

主机给从机发送第一个字节（总线寻址那个字节），若是读命令，则从机接收到该命令之后，主动往主机发送数据。

c、在传送过程中，当需要改变传送方向时，起始信号和从机地址都被重复产生一次，但两次读/写方向位正好反相。

9、每当发送器传输完一个字节的数据之后，发送端会等待一定的时间，等接收方的应答信号。接收端通过拉低SDA数据线，给发送端发送一个应答信号，以提醒发送端我这边已经接受完成，数据可以继续传输，接下来，发送端就可以继续发送数据了。

1.2.4 总线寻址

主机向从机发送8位数据，这8位数据是在起始信号之后发送的第一个字节，后面的字节都是数据，不再是寻址，除非又重新来一个起始信号。

I2C总线协议有明确的规定：采用7位的寻址字节（寻址字节是起始信号后的第一个字节）。

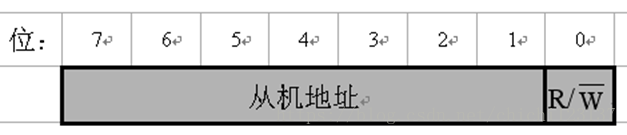

（1）寻址字节的位定义

D7～D1位组成从机的地址。D0位是数据传送方向位，为“0”时表示主机向从机写数据，为“1”时表示主机由从机读数据。

主机发送地址时，总线上的每个从机都将这7位地址码与自己的地址进行比较，如果相同，则认为自己正被主机寻址，根据R/T位将自己确定为发送器或接收器。

从机的地址由固定部分和可编程部分组成。在一个系统中可能希望接入多个相同的从机，从机地址中可编程部分决定了可接入总线该类器件的最大数目。如一个从机的7位寻址位有4位是固定位，3位是可编程位，这时仅能寻址8个同样的器件，即可以有8个同样的器件接入到该I2C总线系统中。

1.3 总线数据传送的模拟

主机可以采用不带I2C总线接口的单片机，如80C51、AT89C2051等单片机，利用软件实现I2C总线的数据传送，即软件与硬件结合的信号模拟。

1.3.1典型信号模拟

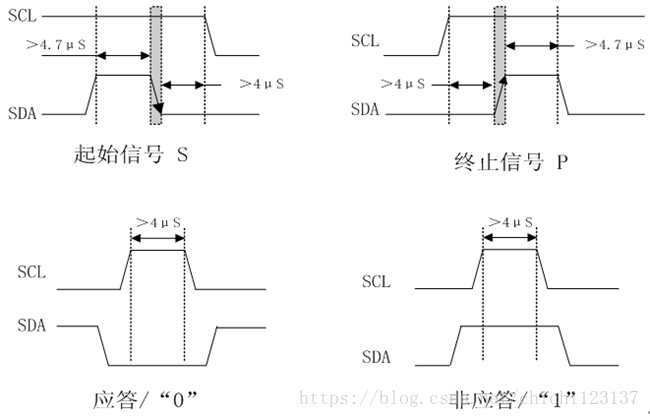

为了保证数据传送的可靠性，标准的I2C总线的数据传送有严格的时序要求。I2C总线的起始信号、终止信号、发送“0”及发送“1”的模拟时序：

1.3.2典型信号模拟子程序

起始信号

VoidT2CStart(void)

{ SDA = 1;

SomeNop( );

SCL = 1;

SomeNop( );

SDA = 0;

SomeNop( );

}

终止信号

voidI2cStop(void)

{

SDA = 0;

SomeNop( );

SCL = 1;

SomeNop( );

SDA = 1;

SomeNop( );

}

1.4 I2C总线器件的扩展

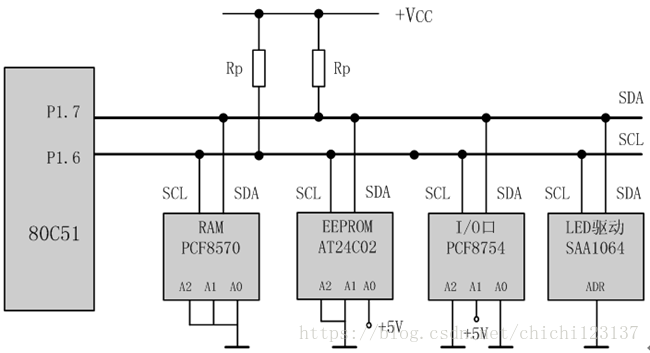

1.4.1扩展电路

1.4.2串行E2PROM的扩展

ATMEL公司的AT24C系列：

AT24C01：128字节（128×8位）；

AT24C02：256字节（256×8位）；

AT24C04：512字节（512×8位）AT24C08：1K字节（1K×8位）；

AT24C16：2K字节（2K×8位）；

1.4.3 E2PROM写入过程

AT24C系列E2PROM芯片地址的固定部分为1010，A2、A1、A0引脚接高、低电平后得到确定的3位编码。形成的7位编码即为该器件的地址码。

单片机进行写操作时，首先发送该器件的7位地址码和写方向位“0”（共8位，即一个字节），发送完后释放SDA线并在SCL线上产生第9个时钟信号。被选中的存储器器件在确认是自己的地址后，在SDA线上产生一个应答信号作为相应，单片机收到应答后就可以传送数据了。

传送数据时，单片机首先发送一个字节的被写入器件的存储区的首地址，收到存储器器件的应答后，单片机就逐个发送各数据字节，但每发送一个字节后都要等待应答。

AT24C系列器件片内地址在接收到每一个数据字节地址后自动加1，在芯片的“一次装载字节数”（不同芯片字节数不同）限度内，只需输入首地址。装载字节数超过芯片的“一次装载字节数”时，数据地址将“上卷”，前面的数据将被覆盖。

当要写入的数据传送完后，单片机应发出终止信号以结束写入操作。写入n个字节的数据格式

3）读出过程

单片机先发送该器件的7位地址码和写方向位“0”（“伪写”），发送完后释放SDA线并在SCL线上产生第9个时钟信号。被选中的存储器器件在确认是自己的地址后，在SDA线上产生一个应答信号作为回应。

然后，再发一个字节的要读出器件的存储区的首地址，收到应答后，单片机要重复一次起始信号并发出器件地址和读方向位（“1”），收到器件应答后就可以读出数据字节，每读出一个字节，单片机都要回复应答信号。当最后一个字节数据读完后，单片机应返回以“非应答”（高电平），并发出终止信号以结束读出操作。

E2PROM从机地址的确定：第0位是读写位。（如对于24C02这块存储器，它若作为从机，那么它的地址中7~4位是固定的，更改不了，第3~1位是可以更改的，每一位根据硬件的管教连接来确定，连接高电平那就是1，低电平就是0）

注：主机做的都是编程控制，从机做的都是自主控制，也可以说是硬件控制，如主机给应答信号是编程控制，但是从机给应答信号是硬件控制，我们只需要检查在SDA为高期间，SCL保持低电平一些时间，即可判定从机给了主机应答信号。
