相信刚刚接触verilog的读者，多少对阻塞赋值和非阻塞赋值仍有一些困惑。笔者在这篇文章，带领大家深入的理解这两者的区别。

首先笔者给一些实验及仿真数据。通过修改testbench文件，利用modelsim软件来观察两者的不同。

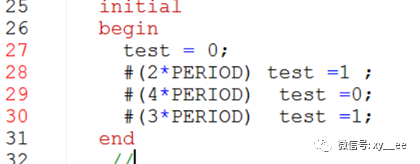

同样也可以这样写：

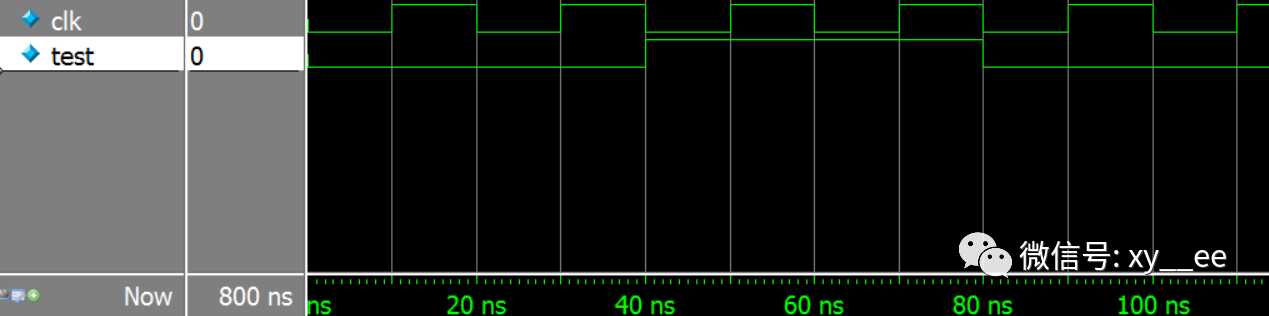

输出波形如下：

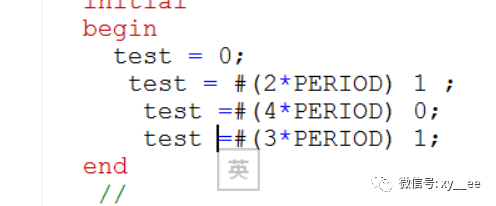

稍作改动：

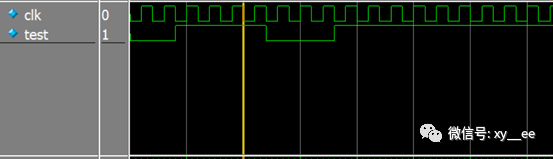

输入波形如下：

细心的读者会发现是 " = " 与 " <= "的区别。

1> 当使用 " = " ,记为阻塞赋值。从开始时刻开始，经过2个周期置1，持续4个周期后置0。也就是说在执行一条语句时，其他的语句不能执行。

打个比方，有很多车都要上高架，由于道路堵塞，一次只能通过一辆车，其他车只能等这辆过去后，才能过。

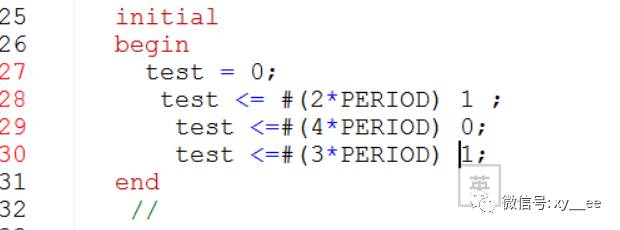

2 > 当使用 " <= " ,记为非阻塞赋值。从开始时刻开始，经过2个周期置1；从开始时刻，经过4个周期后置0。你会发现，经过四个周期后，test信号始终维持低电平，好像最后一句赋值没发生一样。

再打个比方，还是很多车准备过高速路口，通常有多个出口。现在有三辆车都过，这三辆车是互不影响的。

实际上也就是延迟三个周期置高电平，可是延迟两个周期已经置高电平了，可以分析这句一定是同时进行的。

通过作者的分析，相信读者可能加深了对两者区别的理解。

在此笔者推荐用阻塞赋值的方法，书写testbench脚本初始化模块，这样时序较为容易分析。

那么以上两者对电路有那种影响呢？

采用非阻塞赋值，部分代码如下：

always @(posedge clk)

begin

b <= a;

z <= b;

end

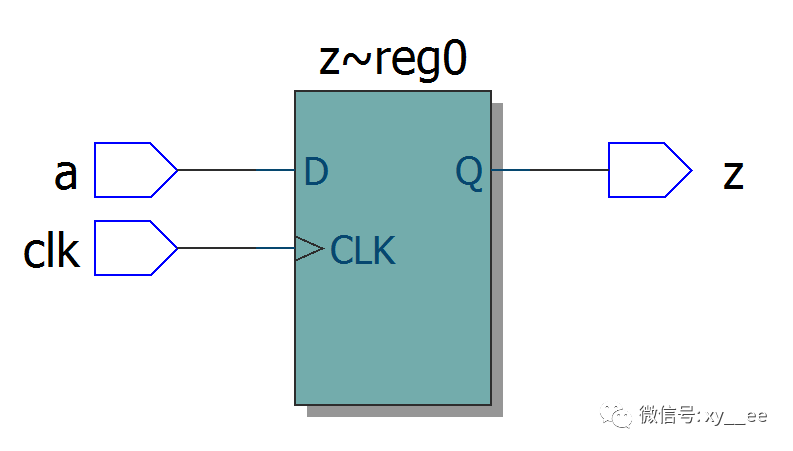

其综合对应的电路如下：

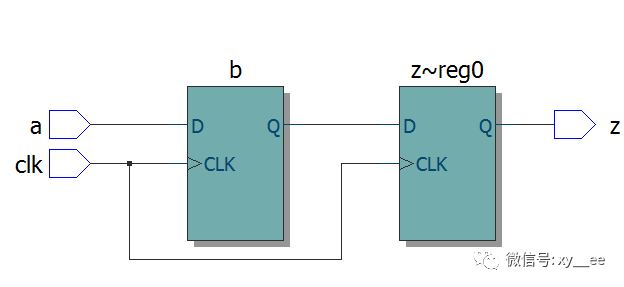

采用阻塞赋值，部分代码及综合电路如下：

always @(posedge clk)

begin

b = a;

z = b;

end

区别已经很明显了，具体区别就不再赘述，不过在这里，我想说的是，不要以为加入寄存器变量，一定意味着添加寄存器，这是错误的。

对于阻塞赋值，b为寄存器变量，可没有输出为b的寄存器哟。

综上所述，阻塞赋值和非阻塞赋值各占一片天。always 里面一定是非阻塞赋值，这可不一定哟。

具体问题具体分析，我相信，即使最简单的语法知识，深入分析之后，也会收获很多的。
