HLSL，High Level Shader Language，高级着色器语言，是 Direct3D 着色器模型所必须的语言。WPF 支持 Direct3D 9，也支持使用 HLSL 来编写着色器。你可以使用任何一款编辑器来编写 HLSL，但 Shazzam Shader Editor 则是专门为 WPF 实现像素着色器而设计的一款编辑器，使用它来编写像素着色器，可以省去像素着色器接入到 WPF 所需的各种手工操作。

本文是 WPF 编写 HLSL 的入门文章，带大家使用 Shazzam Shader Editor 来编写最简单的像素着色器代码。

---

本文内容

• 下载安装
• Shazzam Shader Editor
• 主界面
• 公共设置
• 目标框架 Target Framework
• 生成的命名空间 Generated Namespace
• 缩进 Indentation
• 默认动画时长 Default Animation Length
• 编写 HLSL 代码
• HLSL 代码窗格
• 预览调节窗格
• 生成的 C# 代码
• 将像素着色器放到 WPF 项目中
• 将特效放入到你的 WPF 项目中
• 修改像素着色器的生成方式
• 在 WPF 程序中使用这个特效
• 入门总结

下载安装

实际上 Shazzam Shader Editor 有一段时间没有维护了，不过在 WPF 下依然是一个不错的编写 HLSL 的工具。

• 于是去我的镜像地址下载：https://github.com/walterlv/download/raw/master/Shazzam/Shazzam_v1.5.Setup.exe
• 已经没有官网了：shazzam-tool.com

下载完成之后安装到你的电脑上即可。

Shazzam 是开源的，但是官方开源在 CodePlex 上，https://archive.codeplex.com/?p=shazzam，而 CodePlex 已经关闭。JohanLarsson 将其 Fork 到了 GitHub 上，https://github.com/JohanLarsson/Shazzam，不过几乎只有代码查看功能而不提供维护。

Shazzam Shader Editor

主界面

打开 Shazzam，左侧会默认选中 Sample Shaders 即着色器示例，对于不了解像素着色器能够做到什么效果的小伙伴来说，仅浏览这里面的特效就能够学到很多好玩的东西。

旁边是 Tutorial 教程，这里的教程是配合 HLSL and Pixel Shaders for XAML Developers 这本书来食用的，所以如果希望能够系统地学习 HLSL，那么读一读这本书跟着学习里面的代码吧！

左边的另一个标签是 Your Folder，可以放平时学习 HLSL 时的各种代码，也可以是你的项目代码，这里会过滤出 .fx 文件用于编写 HLSL 代码。

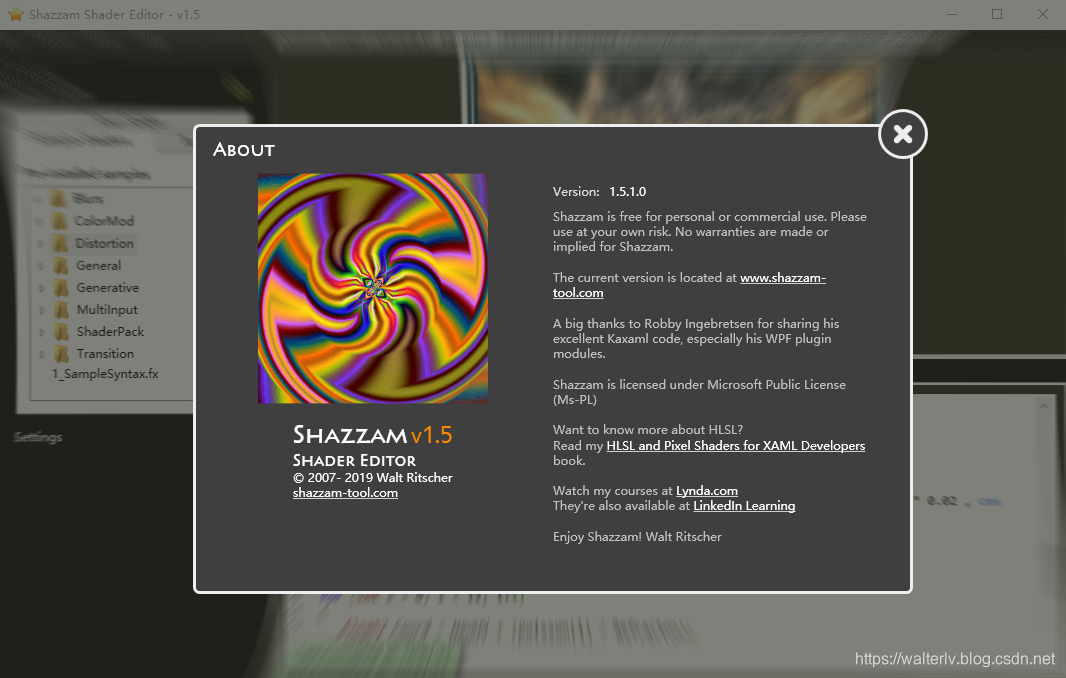

如果你打开关于界面，你可以看到这款软件很用心地在关于窗口背后使用了 TelescopicBlur 特效，这是一个 PS_3 特效，后面会解释其含义。

公共设置

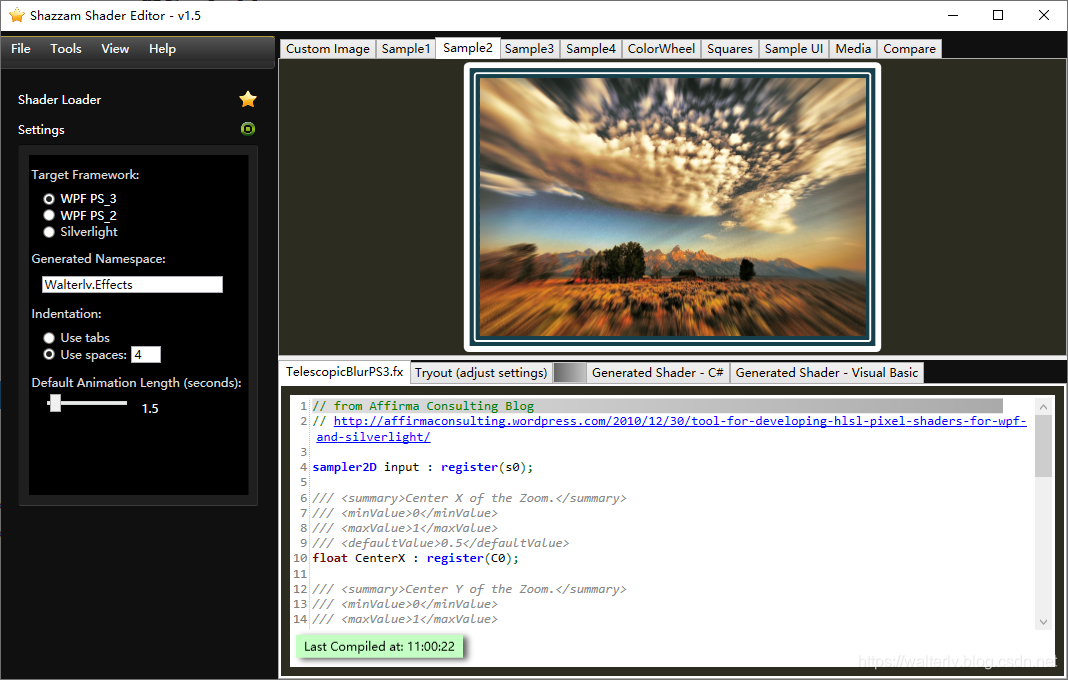

依然在左侧，可以选择 Settings 设置。

目标框架 Target Framework

WPF 自 .NET Framework 4.0 开始支持 PS_3，当然也包括现在的 .NET Core 3.0。如果你不是为了兼容古老的 .NET Framework 3.5 或者更早版本，则建议将默认的 PS_2 修改为 PS_3。因为 PS_2 的限制还是太多了。

关于 PS_3 相比于此前带来的更新可以查看微软的官方文档了解：ps_3_0 - Windows applications - Microsoft Docs。

生成的命名空间 Generated Namespace

默认是 Shazzam，实际上在接入到你的项目的时候，这个命名空间肯定是要改的，所以建议改成你项目中需要使用到的命名空间。比如我的是 Walterlv.Effects。

改好之后，如果你编译你的 .fx 文件，也就是编写了 HLSL 代码的文件，那么顺便也会生成一份使用 Walterlv.Effects 命名空间的 C# 代码便于你将此特效接入到你的 WPF 应用程序中。

缩进 Indentation

默认的缩进是 Tab，非常不清真，建议改成四个空格。

默认动画时长 Default Animation Length

如果你的特效是为了制作动画（实际上在 Shazzam 中编写的 HLSL，任何一个寄存器（变量）都可以拿来做动画），那么此值将给动画设置一个默认的时长。

相比于前面的所有设置，这个设置不会影响到你的任何代码，只是决定你预览动画效果时的时长，所以设置多少都没有影响。

编写 HLSL 代码

HLSL 代码窗格

实际上本文不会教你编写任何 HLSL 代码，也不会进行任何语法入门之类的，我们只需要了解 Shazzam 是如何帮助我们为 WPF 程序编写像素着色器代码的。

将你的视线移至下方富含代码的窗格，这里标记着 XXX.fx 的标签就是 HLSL 代码了。大致浏览一下，你会觉得这风格就是 C 系列的语言风格，所以从学校里出来的各位应该很有亲切感，上手难度不高。

按下 F5，即可立即编译你的 HLSL 代码，并在界面上方看到预览效果。别说你没有 HLSL 代码，前面我们可是打开了那么多个示例教程呀。

预览调节窗格

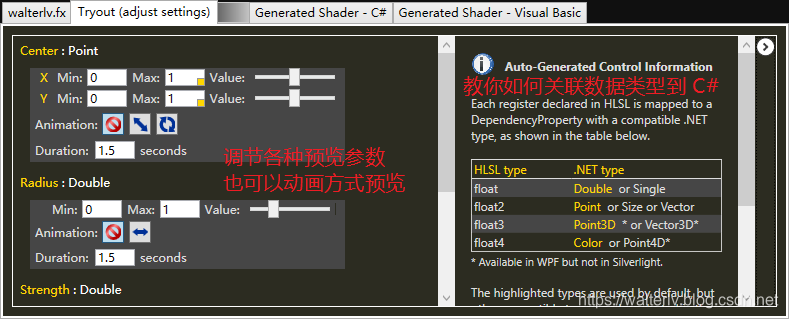

确保你刚刚使用 F5 编译了你的 HLSL 代码。这样，你就能在这个窗格看到各种预览调节选项。

你可以直接拉动拉杆调节参数范围，也可以直接开启一个动画预览各种值的连续变化效果。

生成的 C# 代码

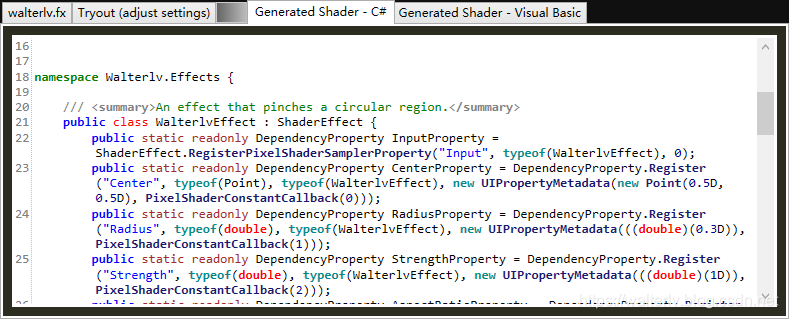

继续切换一个标签，你可以看到 Shazzam 为你生成的 C# 代码。实际上稍后你就可以直接使用这份代码驱动起你刚刚编写的特效。

代码风格使用了我们刚刚设置的一些全局参数。

将像素着色器放到 WPF 项目中

将像素着色器放到 WPF 项目中需要经过两个步骤：

1. 找到生成的像素着色器文件，并放入 WPF 工程中；
2. 修改像素着色器的生成方式。

将特效放入到你的 WPF 项目中

我们需要将两个文件加入到你的 WPF 程序中：

1. 一个 .ps 文件，即刚刚的 .fx 文件编译后的像素着色器文件；
2. 一份用于驱动此像素着色器的 C# 代码。

这些文件都可以使用以下方法找到：

1. 请前往 %LocalAppData%\Shazzam\GeneratedShaders 文件夹；
2. 根据名称变化规则找到对应的文件夹：
   • 注意命名，如果你的 .fx 文件命名为 walterlv.fx，那么生成的文件就会在 WalterlvEffect 文件夹下
3. 进入刚刚找到的 XxxEffect 文件夹，里面有你需要的所有文件：
   • 一个 .ps 文件
   • 一个 C# 文件（以及 VB 文件）

随后，将这两份文件一并加入到你的 WPF 项目工程文件中。

但是，请特别注意路径！留意你的 C# 代码，里面是编写了像素着色器的路径的：

1. 如果你的程序集名称是其他名称，需要修改下面 Walterlv.Effects 的部分改成你的程序集名称；
2. 如果你放到了其他的子文件夹中，你也需要在下面 /WalterlvEffect.ps 的前面加上子文件夹。

// 记得修改程序集名称，以及 .ps 文件所在的文件夹路径！切记！
pixelShader.UriSource = new Uri("/Walterlv.Effects;component/WalterlvEffect.ps", UriKind.Relative);



• 1
• 2

修改像素着色器的生成方式

需要使用 Resource 方式编译此 .ps 文件到 WPF 项目中。

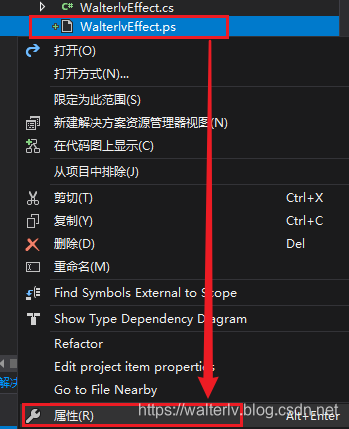

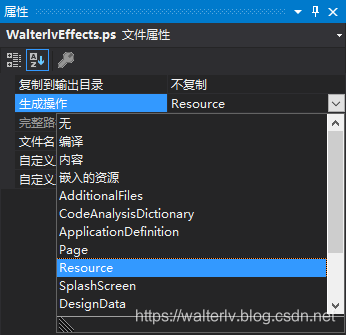

如果你使用的是旧的项目格式，则右键此 .ps 文件的时候选择属性，你可以在 Visual Studio 的属性窗格的生成操作中将其设置为 Resource。

如果你使用的是 Sdk 风格的新项目格式，则在属性窗格中无法将其设置为 Resource，这个时候请直接修改 .csproj 文件，加上下面一行：

<Resource Include="**\*.ps" />



• 1

如果不知道怎么放，我可以多贴一些 csproj 的代码，用于指示其位置：

<Project Sdk="Microsoft.NET.Sdk.WindowsDesktop">

  <PropertyGroup>
    <OutputType>WinExe</OutputType>
    <TargetFramework>netcoreapp3.0</TargetFramework>
    <UseWPF>true</UseWPF>
    <AssemblyName>Walterlv.Demo</AssemblyName>
  </PropertyGroup>

  <ItemGroup>
    <Resource Include="**\*.ps" />
  </ItemGroup>

</Project>



• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14

在 WPF 程序中使用这个特效

要在 WPF 程序中使用这个特效，则设置控件的 Effect 属性，将我们刚刚生成的像素着色器对应 C# 代码的类名写进去即可。当然，需要在前面引入 XAML 命名空间。

<Window x:Class="Walterlv.CloudTyping.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:effects="clr-namespace:Walterlv.Effects"
        Title="walterlv">
    <Grid>
        <Grid.Effect>
            <effects:WalterlvEffect />
        </Grid.Effect>
        <!-- 省略了界面上的各种代码 -->
    </Grid>
</Window>



• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14

下面是我将 Underwater 特效加入到我的云键盘窗口中，给整个窗口带来的视觉效果。

入门总结

本文毕竟是一篇入门文章，没有涉及到任何的技术细节。你可以按照以下问题检查是否入门成功：

1. 你能否成功安装并打开 Shazzam Shader Editor 软件？
2. 你能否找到并打开一个示例像素着色器代码，并完成编译预览效果？
3. 知道如何设置像素着色器使用 PS_3 版本吗？
4. 尝试将一个示例像素着色器编译完并放入到你的 WPF 项目中。
5. 尝试将特效应用到你的一个 WPF 控件中查看其效果。

---
