VisualStudio自定义调试工具（GIS）

前言

Visual Studio 调试器自带很多调试工具，调试时断点光标在类型上，会发现有放大镜图标的，就可以进行可视化查看该类型。常见的有文本可视化工具、HTML 可视化工具、XML 可视化工具和数据集可视化工具。有时候需要调试查看特定类型时，就需要定制调试工具。比如调试时查看Image，查看自定义表格数据，GIS开发调试时查看几何图形等

 关键小点

1.Microsoft.VisualStudio.DebuggerVisualizers.dll类库。在引用管理器中扩展中可以找到

2.IGeometry和String之间转换（为啥要转？IGeometry不支持序列化，在调试工具宿主到VS调试进程中时，无法将IGeometry对象序列化传递给调试工具，也是迫不得已转成string，调试时需要多加两行代码转成string才能调动调试工具，也是有点繁琐，大佬们有什么建议，留言砸我）

3.GDI绘制IGeometry（为啥不用Map直接承接图形显示？试过才知道，ActiveX控件无法在非单线程单元初始化，所以算了，还是用最基础的GDI绘制）

文末有参考链接和domo下载

和所有插件开发流程一样：制作插件-调试插件-安装插件-使用

一、制作插件

1.新建类库项目，引入必要Microsoft.VisualStudio.DebuggerVisualizers.dll类库

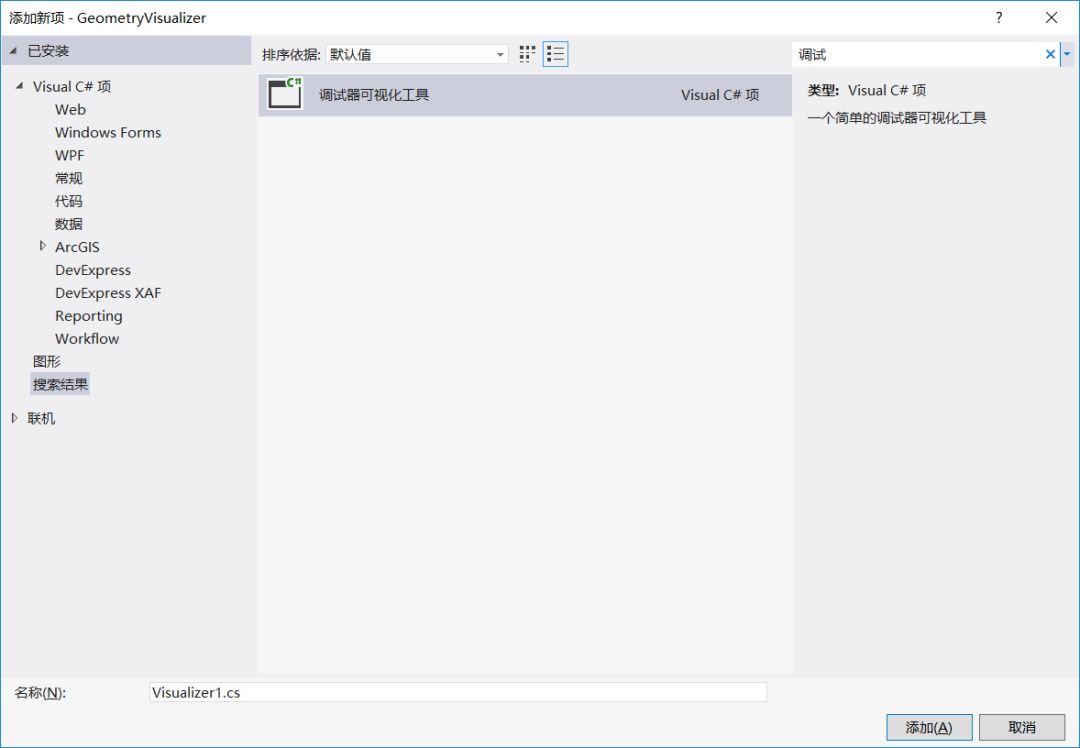

2.新建可视化的类。继承自DialogDebuggerVisualizer。重写Show方法。你也可以在模板中选择调试工具更方便

public class ESRIGeometryVisualizer : DialogDebuggerVisualizer
{
     override protected void Show(IDialogVisualizerService windowService, IVisualizerObjectProvider objectProvider)
        {
            byte[] wkb = Convert.FromBase64String(objectProvider.GetObject().ToString());
            FormShowCustom frm = new FormShowCustom();
            frm.OriginWkb = wkb;
            windowService.ShowDialog(frm);
        }
​
        public static void TestESRIGeometryVisualizer(object objectToVisualize)
        {
            VisualizerDevelopmentHost visualizerHost = new VisualizerDevelopmentHost(objectToVisualize, typeof(ESRIGeometryVisualizer));
            visualizerHost.ShowVisualizer();
        }
    }

　　

3.命名空间上面需要添加一下特性代码用于调试时识别

[assembly: System.Diagnostics.DebuggerVisualizer(
typeof(GeometryVisualizer.ESRIGeometryVisualizer),
typeof(VisualizerObjectSource),
Target = typeof(string),
Description = "ESRIGeometry可视化工具")]

4.创建一个窗体用于显示IGeometry。（demo中可见具体算法，利用GDI绘制IGeometry）

二、调试插件

demo中创建个简单控制台应用程序用于调试。如果你是VS2012、ArcGIS10.2环境可以直接运行

三、安装插件

编译成dll后。直接丢到以下两个路径

VisualStudioInstallPath\Common7\Packages\Debugger\Visualizers

My Documents\VisualStudioVersion\Visualizers

四、使用插件

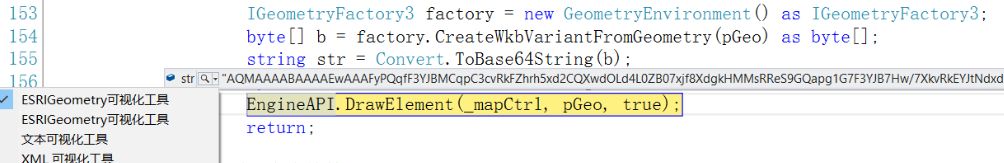

重新启动调试，在IGeometry类型处，将其转换为string后。光标在类型上会发现放大镜中已经增加了ESRIGeometry可视化工具选项。

最后显示结果就是下面这样

最令人不舒服的就是调试时，需要多加两行代码转成string。相信开源的世界应该会更好点。

IGeometryFactory3 factory = new GeometryEnvironment() as IGeometryFactory3;byte[] b = factory.CreateWkbVariantFromGeometry(pGeo) as byte[];string str = Convert.ToBase64String(b);

碎语

仅提供一个调试可视化工具的开发流程，实际可以根据不同的待可视化类型进行定制。比如有基础平台框架的，底层通用类，且有很多开发人员使用，可以针对需要可视化调试的类进行定制。XML自定义可视化显示、图像显示、流程显示、一些图形算法过程等

参考链接

https://www.cnblogs.com/cyq1162/p/4551652.html

https://docs.microsoft.com/en-us/visualstudio/debugger

demo源码下载  提取码 buti
