图形窗口简介

• 在MATLAB自动生成的图形窗口上，图形窗口和命令窗口是相互独立的。图形窗口的属性由系统和MATLAB共同控制。当MATLAB中没有图形窗口时，将新建一个图形窗口作为输出窗口：当MATLAB中已经存在一个或多个图形窗口时，MATLAB一般指定最后一个图形窗口作为当前图形命令的输出窗口。不同的图形结果分别在不同的图形窗口中输出。

图形窗口的创建和设置

• 用户如果想在MATLAB下建立一个图形窗口，在命令窗口输人figure即可实现，也可以单击菜单栏的File->New->Figure选项来完成。每执行一次figure就产生一个图形窗口，可以同时产生若干个图形窗口，MATLAB自动把这些窗口的名字添加序号（No．1，No．2，...)作为区别。
• MATLAB创建图形窗口的函数是figure，其使用格式如下所示:
  • figure：创建一个图形窗口。
  • figure(n)：如果”句柄对应的窗口对象已经存在，则该命令使该图形窗口成为当前窗口;如果不存在，则新建一个句柄值为”的窗口对象
  • g=figure(...):返回图形窗口对象的句柄。



可以使用 属性编辑器 和 get,set函数 来控制图形的属性。

example1

figure
x=0:pi/20:4*pi;
y=cos(x);
plot(x,y,'k-+')

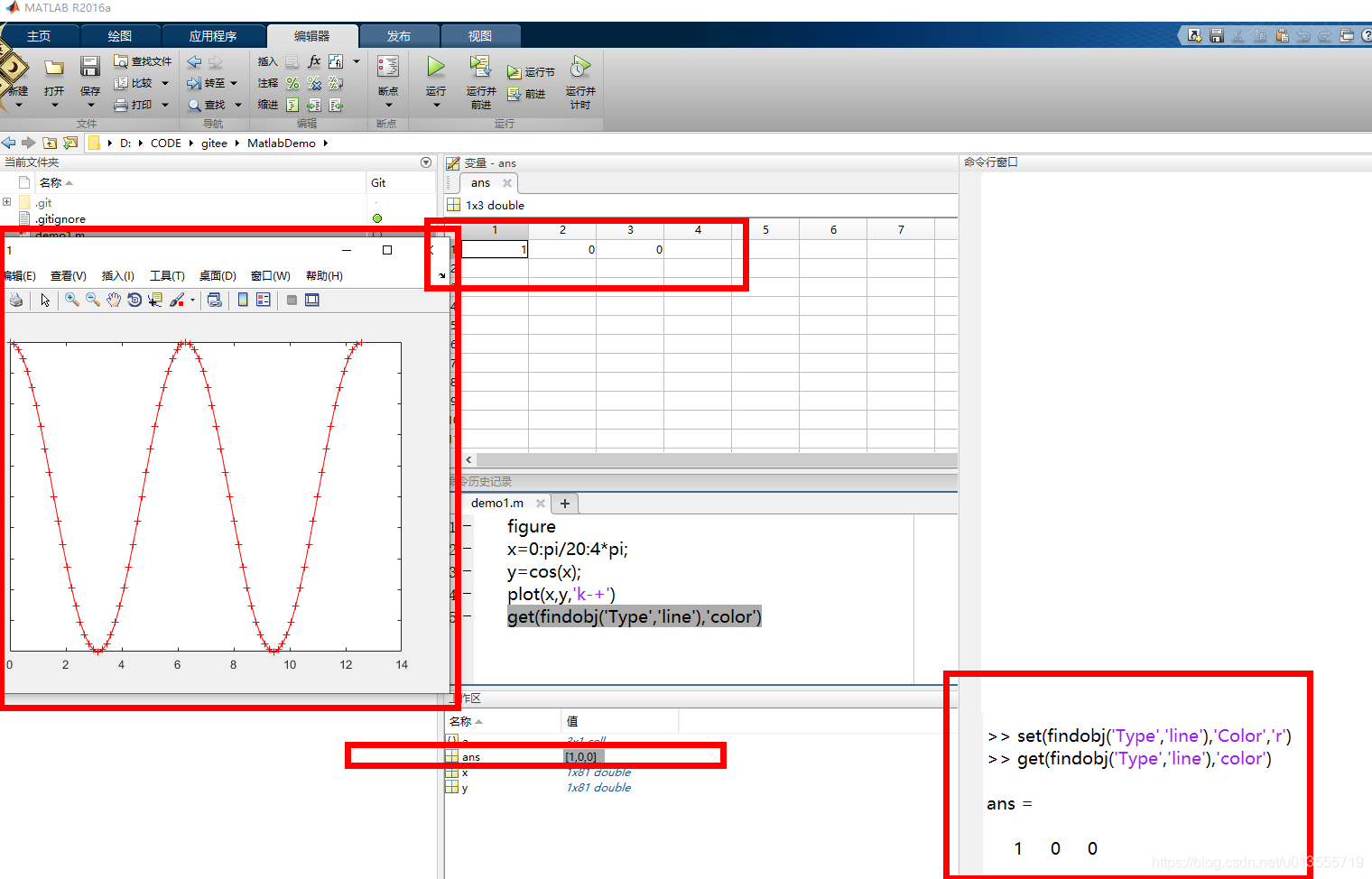

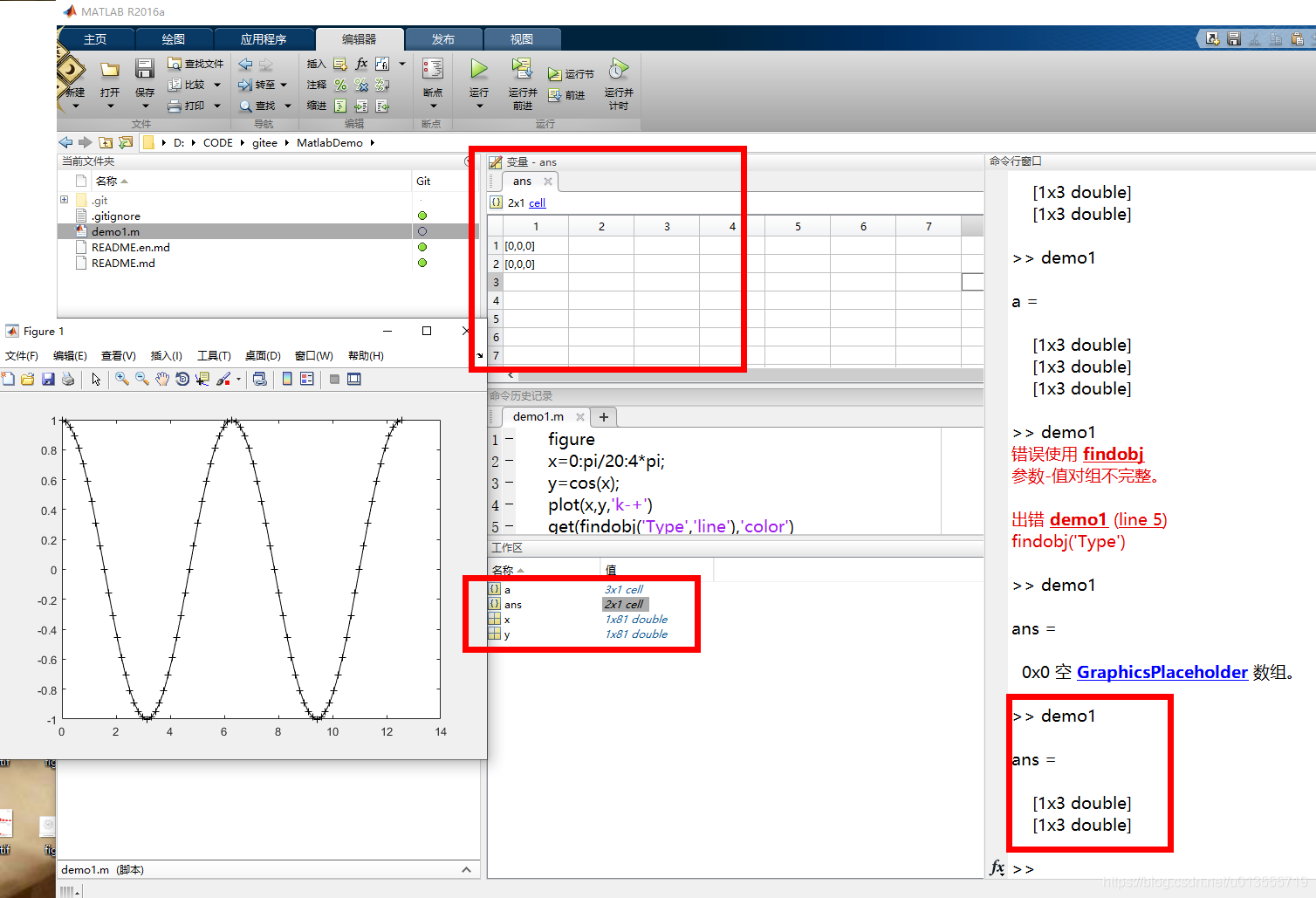

get(findobj('Type','line'),'color')

将线条的形状或者颜色改变后会发生什么样子的变化呢？

set(findobj('Type','line'),'Color','r')

更改线条的形式

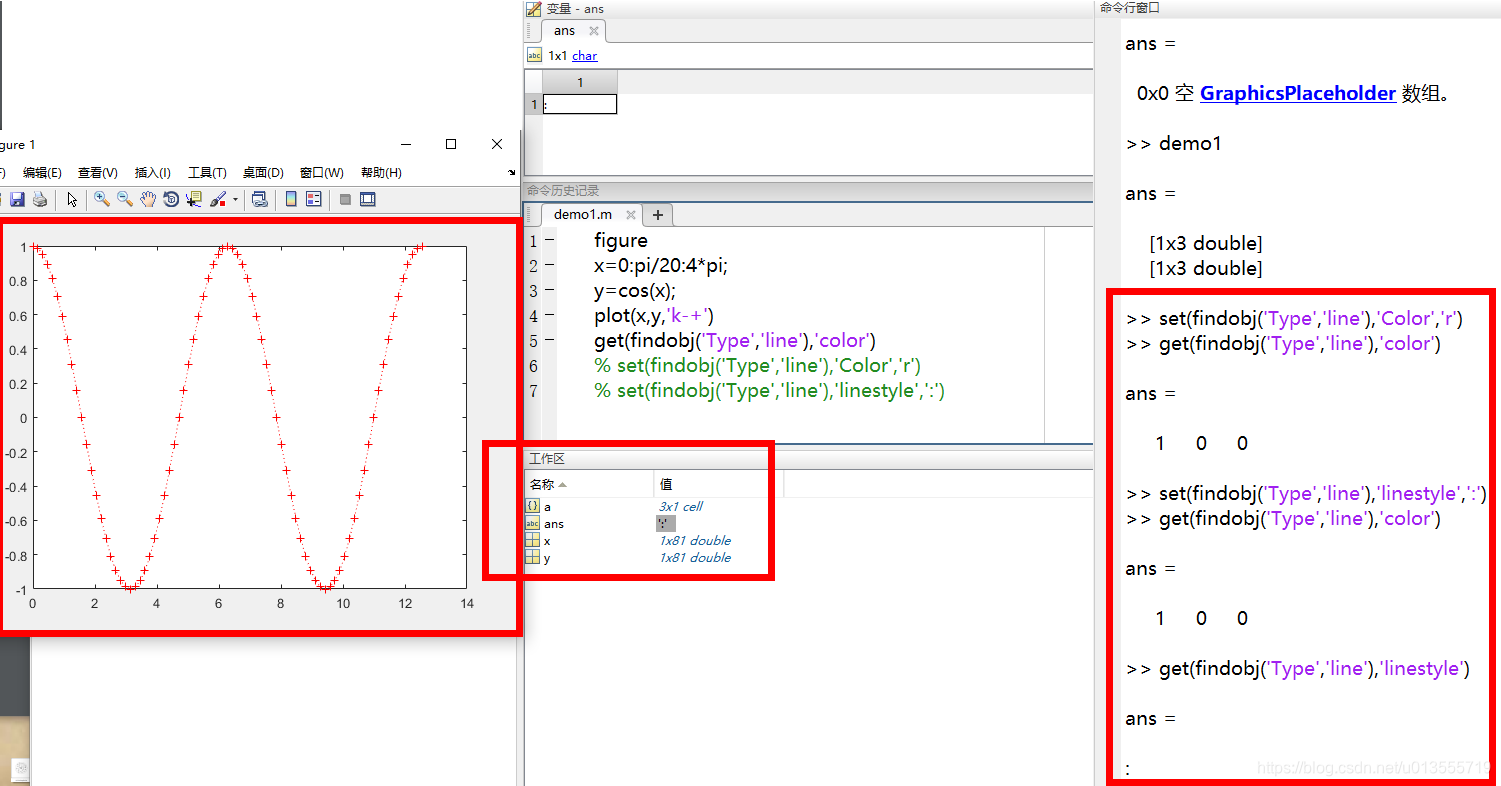

>> set(findobj('Type','line'),'linestyle',':')
>> get(findobj('Type','line'),'color')

ans =

     1     0     0

>> get(findobj('Type','line'),'linestyle')

ans =

:

图形窗口的菜单栏

1. File菜单:


2. Insert菜单:




3. Edit菜单:





图形窗口的工具栏

窗口查看与显示
