1、Composite模式定义

组合模式(Composite Pattern),又叫部分整体模式,是用于把一组相似的对象当作一个单一的对象。组合模式依据树形结构来组合对象,用来表示部分以及整体层次。这种类型的设计模式属于结构型模式,它创建了对象组的树形结构。

这种模式创建了一个包含自己对象组的类。该类提供了修改相同对象组的方式。

将对象以树形结构组织起来,以达成“部分-整体” 的层次结构,使得客户端对单个对象和组合对象的使用具有一致性.

2、示例代码

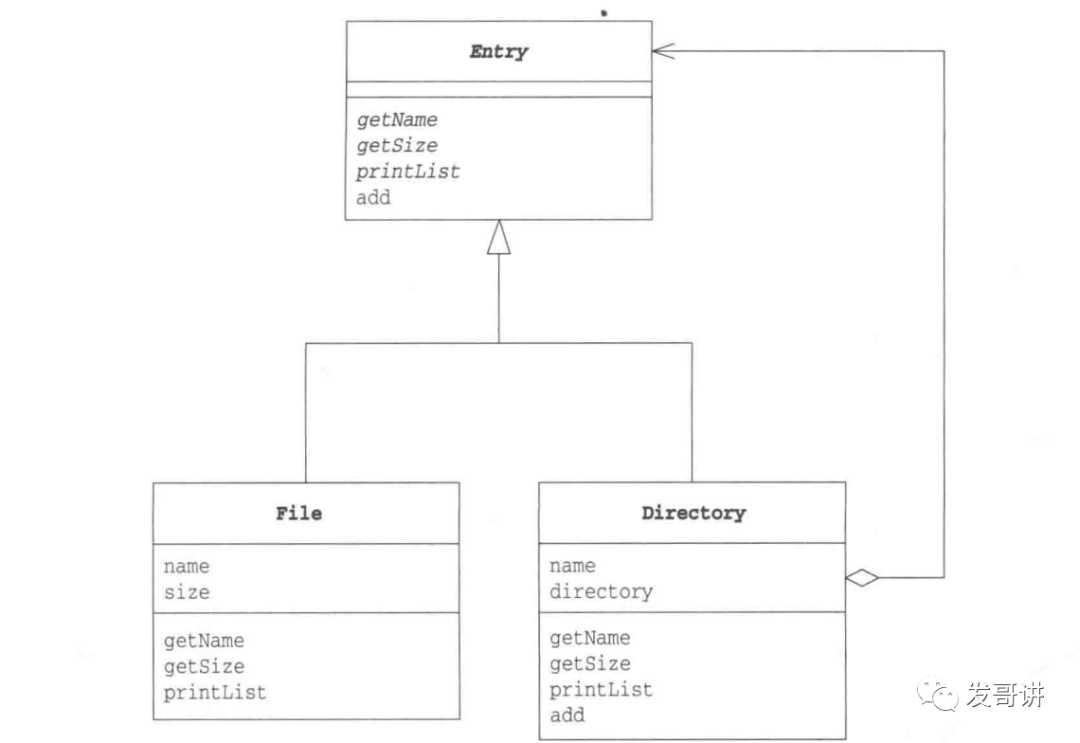

类图:

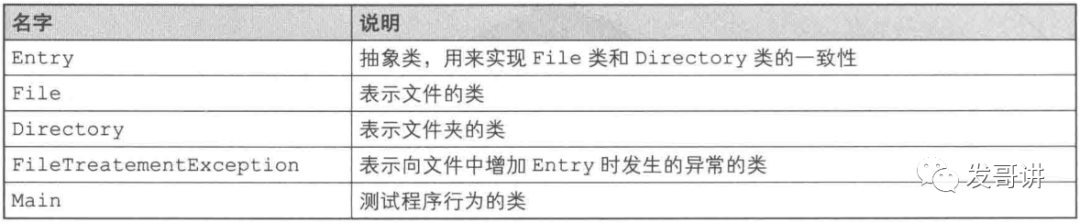

类的一览表

定义Entry类

package cn.design.structured.compposite;

/**
* @author lin
* @version 1.0
* @date 2020-07-23 17:04
* @Description TODO
*/
public abstract class Entry {
   /**
    * 获取名字
    *
    * @return String
    */
   public abstract String getName();    /**
    * 获取大小
    *
    * @return int
    */
   public abstract int getSize();    /**
    * 加入目录条目
    *
    * @param entry 入参
    * @return 返回
    */
   public Entry add(Entry entry) {
       throw new FileTreatmentException();
  }    public void printList() {            // 显示目录条目
       printList("");
  }    protected abstract void printList(String prefix);  // 显示条目前缀    @Override
   public String toString() {
       return getName() + "(" + getSize() + ")";
  }
}

定义FileTreatmentException类

package cn.design.structured.compposite;

/**
* @author lin
* @version 1.0
* @date 2020-07-23 17:06
* @Description TODO
*/
public class FileTreatmentException extends RuntimeException {
   public FileTreatmentException() {
  }    public FileTreatmentException(String message) {
       super(message);
  } }

定义File类

package cn.design.structured.compposite;

/**
* @author lin
* @version 1.0
* @date 2020-07-23 17:05
* @Description 文件类
*/
public class File extends Entry {
   private String name;
   private int size;    public File(String name, int size) {
       this.name = name;
       this.size = size;
  }    @Override
   public String getName() {
       return name;
  }    @Override
   public int getSize() {
       return size;
  }    @Override
   protected void printList(String prefix) {
       System.out.println(prefix + "/" + this);
  }
}

定义Directory类

package cn.design.structured.compposite;

import java.util.ArrayList;
import java.util.Iterator; /**
* @author lin
* @version 1.0
* @date 2020-07-23 17:05
* @Description TODO
*/
public class Directory extends Entry {    private final String name;
   private final ArrayList<Entry> directory = new ArrayList<>();    public Directory(String name) {
       this.name = name;
  }    @Override
   public String getName() {
       return name;
  }    @Override
   public int getSize() {
       int size = 0;
       for (Entry entry : directory) {
           size += entry.getSize();
      }
       return size;
  }    @Override
   protected void printList(String prefix) {
       System.out.println(prefix + "/" + this);
       for (Entry entry : directory) {
           entry.printList(prefix + "/" + name);
      }
  }    @Override
   public Entry add(Entry entry) {
       directory.add(entry);
       return this;
  }
}

定义CompositeMain测试类

package cn.design.structured.compposite;

/**
* @author lin
* @version 1.0
* @date 2020-07-23 16:40
* @Description TODO
*/
public class CompositeMain {
   public static void main(String[] args) {
       try {
           System.out.println("Making root entries............");
           Entry rooter = new Directory("root");
           Entry binder = new Directory("bin");
           Entry teador = new Directory("tmp");
           Entry under = new Directory("usr");
           rooter.add(binder);
           rooter.add(teador);
           rooter.add(under);
           binder.add(new File("yi", 1000));
           binder.add(new File("latex", 200000));            System.out.println("");
           System.out.println("Making user entries......");
           Entry yuki = new Directory("yuki");
           Entry hanako = new Directory("tomura");
           Entry tomuura = new Directory("tomura");
           under.add(yuki);
           under.add(hanako);
           under.add(tomuura);
           yuki.add(new File("diary.html", 1000));
           rooter.printList();
      } catch (Exception e) {
           System.err.println();
      }
  }
}

运行结果如下:

Making root entries............

Making user entries......
/root(202000)
/root/bin(201000)
/root/bin/yi(1000)
/root/bin/latex(200000)
/root/tmp(0)
/root/usr(1000)
/root/usr/yuki(1000)
/root/usr/yuki/diary.html(1000)
/root/usr/tomura(0)
/root/usr/tomura(0)
与目标VM断开连接, 地址为: ''127.0.0.1:54150', transport: '套接字'', 传输: '{1}' Process finished with exit code 0

3、深入了解

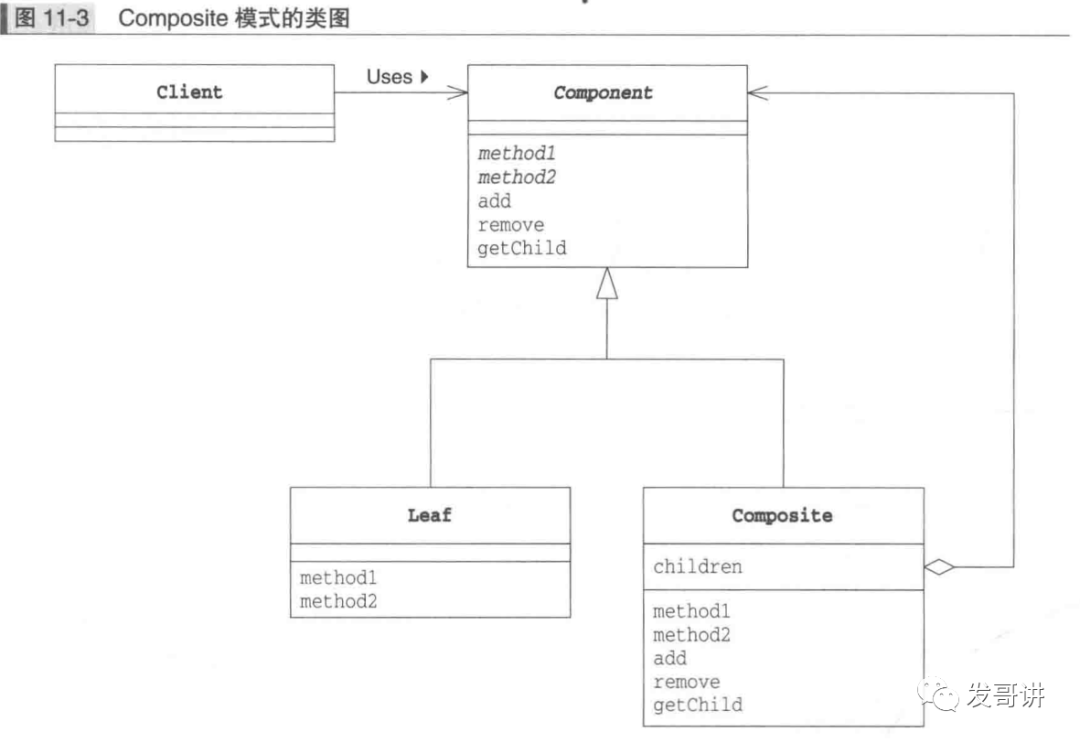

复合模式类图

角色分工

◆Leaf(树叶)

表示“内容”的角色。在该角色中不能放入其他对象。在示例程序中,由File类扮演此角色。

◆Composite (复合物)

表示容器的角色。可以在其中放入Leaf角色和Composite角色。在示例程序中,由Di rectory类扮演此角色。

◆Component

使Leaf角色和Composite角色具有-致性的角色。Composite 角色是Leaf角色和Composite角色的父类。在示例程序中,由Entry类扮演此角色。

◆Client

使用Composite模式的角色。在示例程序中,由Main类扮演此角色。Composite模式的类图如图11-3 所示。在该图中,可以将Composite角色与它内部的Component角色(即Leaf角色或Composite角色)看成是父亲与孩子们的关系。getChild方法的作用是从Component角色获取这些“孩子们”。

4、小结

Composite比较容易理解,想到Composite就应该想到树形结构图。组合体内这些对象都有共同接口,当组合体一个对象的方法被调用执行时,Composite将遍历(Iterator)整个树形结构,寻找同样包含这个方法的对象并实现调用执行。可以用牵一动百来形容。

意图:将对象组合成树形结构以表示"部分-整体"的层次结构。组合模式使得用户对单个对象和组合对象的使用具有一致性。

主要解决:它在我们树型结构的问题中,模糊了简单元素和复杂元素的概念,客户程序可以像处理简单元素一样来处理复杂元素,从而使得客户程序与复杂元素的内部结构解耦。

何时使用: 1、您想表示对象的部分-整体层次结构(树形结构)。2、您希望用户忽略组合对象与单个对象的不同,用户将统一地使用组合结构中的所有对象。

如何解决:树枝和叶子实现统一接口,树枝内部组合该接口。

关键代码:树枝内部组合该接口,并且含有内部属性 List,里面放 Component。

优点: 1、高层模块调用简单。2、节点自由增加。

缺点:在使用组合模式时,其叶子和树枝的声明都是实现类,而不是接口,违反了依赖倒置原则。

使用场景:部分、整体场景,如树形菜单,文件、文件夹的管理。

注意事项:定义时为具体类。
