一、前言

上一篇博客中,我们通过介绍dex分包原理引出了Android的热补丁技术,而现在我们将解决两个问题。
1. 怎么将修复后的Bug类打包成dex
2. 怎么将外部的dex插入到ClassLoader中

二、建立测试Demo

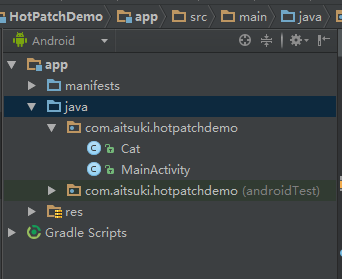

2.1 目录结构

2.2 源码

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:paddingBottom="@dimen/activity_vertical_margin"
android:paddingLeft="@dimen/activity_horizontal_margin"
android:paddingRight="@dimen/activity_horizontal_margin"
android:paddingTop="@dimen/activity_vertical_margin"
tools:context=".MainActivity"> <Button
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:onClick="click"
android:text="小喵叫一声"/>
</RelativeLayout>

MainActivity.class

package com.aitsuki.bugfix;

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.view.View;
import android.widget.Toast;
import com.aitsuki.bugfix.animal.Cat; public class MainActivity extends AppCompatActivity { private Cat mCat;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
mCat = new Cat();
} public void click(View view) {
Toast.makeText(this, mCat.say(),Toast.LENGTH_SHORT).show();
}
}

Cat.class

package com.aitsuki.bugfix.animal;

/**
* Created by AItsuki on 2016/3/14.
*/
public class Cat {
public String say() {
return "汪汪汪!";
}
}

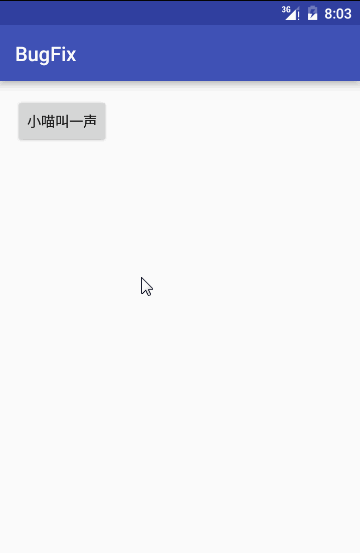

2.3 运行结果

假设这是我们公司的开发项目,刚刚上线就发现了严重bug,猫会狗叫。
想修复bug,让用户再立刻更新一次显然很不友好,此时热补丁修复技术就有用了。

三、制作补丁

在加载dex的代码之前,我们先来制作补丁。
1. 首先我们将Cat类修复,汪汪汪改成喵喵喵,然后重新编译项目。(Rebuild一下就行了)

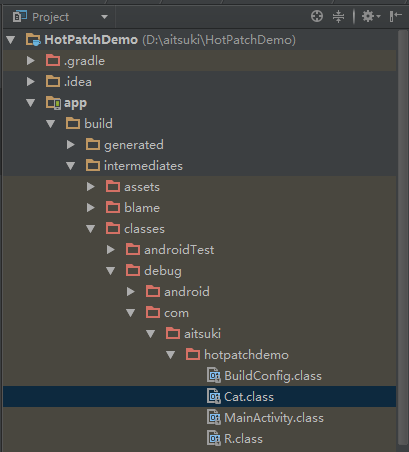

2. 去保存项目的地方,将Cat.class文件拷贝出来,在这里

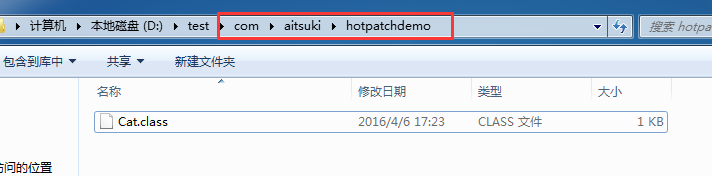

3. 新建文件夹,要和该Cat.class文件的包名一致,然后将Cat.class复制到这里,如图

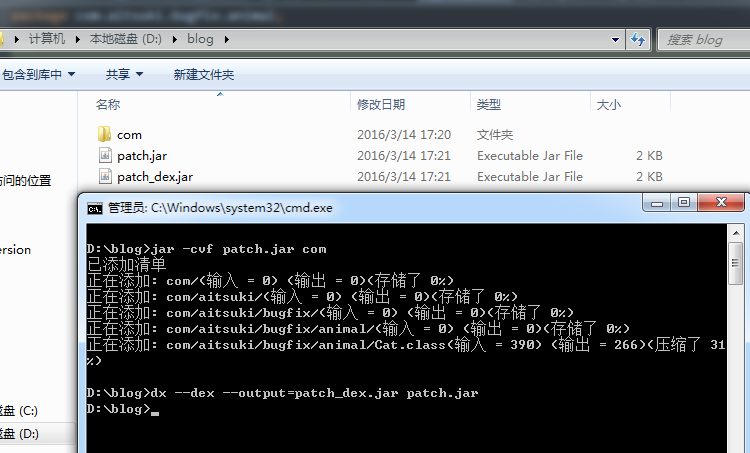

4. 命令行进入到图中的test目录,运行一下命令,打包补丁。如图:

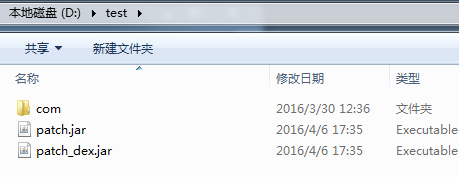

然后test目录是这样的

patch_dex.jar就是我们打包好的补丁了,我们将它放到sdCard中,待会从这里加载补丁。

关于什么用这么复杂的方法打包补丁的说明:
你也可以直接将java文件拷出来,通过javac -d带包编译再转成jar。
但我这么麻烦是有原因的,因为用这种方法你可能会遇到ParseException,原因是jar包版本和dx工具版本不一致。
而从项目中直接将编译好的class直接转成jar就没问题,因为java会向下兼容,打出来的jar包和class版本是一致的。
总而言之,dx版本要和class编译版本对应。

四、加载补丁

4.1 思路

通过上一篇博文,我们知道dex保存在这个位置
BaseDexClassLoader–>pathList–>dexElements

  1. apk的classes.dex可以从应用本身的DexClassLoader中获取。
  2. path_dex的dex需要new一个DexClassLoader加载后再获取。
  3. 分别通过反射取出dex文件,重新合并成一个数组,然后赋值给盈通本身的ClassLoader的dexElements

4.2 代码实现

加载外部dex,我们可以在Application中操作。
首先新建一个HotPatchApplication,然后在清单文件中配置,顺便加上读取sdcard的权限,因为补丁就保存在那里。

HotPatchApplication代码如下:

package com.aitsuki.hotpatchdemo;

import android.app.Application;
import android.os.Environment;
import android.util.Log;
import java.io.File;
import java.lang.reflect.Array;
import java.lang.reflect.Field;
import dalvik.system.DexClassLoader; /**
* Created by hp on 2016/4/6.
*/
public class HotPatchApplication extends Application { @Override
public void onCreate() {
super.onCreate(); // 获取补丁,如果存在就执行注入操作
String dexPath = Environment.getExternalStorageDirectory().getAbsolutePath().concat("/patch_dex.jar");
File file = new File(dexPath);
if (file.exists()) {
inject(dexPath);
} else {
Log.e("BugFixApplication", dexPath + "不存在");
}
} /**
* 要注入的dex的路径
*
* @param path
*/
private void inject(String path) {
try {
// 获取classes的dexElements
Class<?> cl = Class.forName("dalvik.system.BaseDexClassLoader");
Object pathList = getField(cl, "pathList", getClassLoader());
Object baseElements = getField(pathList.getClass(), "dexElements", pathList); // 获取patch_dex的dexElements(需要先加载dex)
String dexopt = getDir("dexopt", 0).getAbsolutePath();
DexClassLoader dexClassLoader = new DexClassLoader(path, dexopt, dexopt, getClassLoader());
Object obj = getField(cl, "pathList", dexClassLoader);
Object dexElements = getField(obj.getClass(), "dexElements", obj); // 合并两个Elements
Object combineElements = combineArray(dexElements, baseElements); // 将合并后的Element数组重新赋值给app的classLoader
setField(pathList.getClass(), "dexElements", pathList, combineElements); //======== 以下是测试是否成功注入 =================
Object object = getField(pathList.getClass(), "dexElements", pathList);
int length = Array.getLength(object);
Log.e("BugFixApplication", "length = " + length); } catch (ClassNotFoundException e) {
e.printStackTrace();
} catch (IllegalAccessException e) {
e.printStackTrace();
} catch (NoSuchFieldException e) {
e.printStackTrace();
}
} /**
* 通过反射获取对象的属性值
*/
private Object getField(Class<?> cl, String fieldName, Object object) throws NoSuchFieldException, IllegalAccessException {
Field field = cl.getDeclaredField(fieldName);
field.setAccessible(true);
return field.get(object);
} /**
* 通过反射设置对象的属性值
*/
private void setField(Class<?> cl, String fieldName, Object object, Object value) throws NoSuchFieldException, IllegalAccessException {
Field field = cl.getDeclaredField(fieldName);
field.setAccessible(true);
field.set(object, value);
} /**
* 通过反射合并两个数组
*/
private Object combineArray(Object firstArr, Object secondArr) {
int firstLength = Array.getLength(firstArr);
int secondLength = Array.getLength(secondArr);
int length = firstLength + secondLength; Class<?> componentType = firstArr.getClass().getComponentType();
Object newArr = Array.newInstance(componentType, length);
for (int i = 0; i < length; i++) {
if (i < firstLength) {
Array.set(newArr, i, Array.get(firstArr, i));
} else {
Array.set(newArr, i, Array.get(secondArr, i - firstLength));
}
}
return newArr;
} }

五、CLASS_ISPREVERIFIED

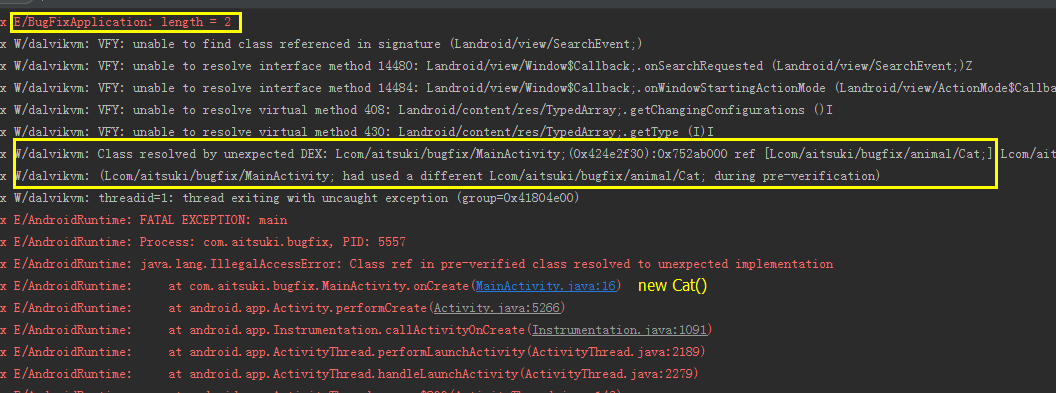

运行一下Demo,报以下错误。(AndroidStudio 2.0可能不会报错,需要打包的时候才会出现错误,这是Instant run导致的)

dexElements的length = 2,看来我们的patch_dex已经成功添加进去了。
但是从黄色框框和黄色框上面那一段log提示中可以看出,MainActivity引用了Cat,但是发现他们在不同的Dex中。

看到这里可能就会问:
为什么之前那么多项目都采用分包方案,但是却不会出现这个错误呢?
我在这里总结了一个过程,想知道详细分析过程的请看QQ空间开发团队的原文。

  1. 在apk安装的时候,虚拟机会将dex优化成odex后才拿去执行。在这个过程中会对所有class一个校验。
  2. 校验方式:假设A该类在它的static方法,private方法,构造函数,override方法中直接引用到B类。如果A类和B类在同一个dex中,那么A类就会被打上CLASS_ISPREVERIFIED标记
  3. 被打上这个标记的类不能引用其他dex中的类,否则就会报图中的错误
  4. 在我们的Demo中,MainActivity和Cat本身是在同一个dex中的,所以MainActivity被打上了CLASS_ISPREVERIFIED。而我们修复bug的时候却引用了另外一个dex的Cat.class,所以这里就报错了
  5. 而普通分包方案则不会出现这个错误,因为引用和被引用的两个类一开始就不在同一个dex中,所以校验的时候并不会被打上CLASS_ISPREVERIFIED
  6. 补充一下第二条:A类如果还引用了一个C类,而C类在其他dex中,那么A类并不会被打上标记。换句话说,只要在static方法,构造方法,private方法,override方法中直接引用了其他dex中的类,那么这个类就不会被打上CLASS_ISPREVERIFIED标记。

5.1 解决方案

根据上面的第六条,我们只要让所有类都引用其他dex中的某个类就可以了。

下面是QQ控件给出的解决方案

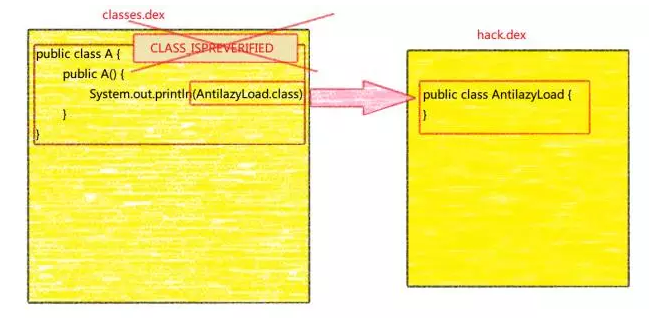

  1. 在所有类的构造函数中插入这行代码 System.out.println(AntilazyLoad.class);
    这样当安装apk的时候,classes.dex内的类都会引用一个在不相同dex中的AntilazyLoad类,这样就防止了类被打上CLASS_ISPREVERIFIED的标志了,只要没被打上这个标志的类都可以进行打补丁操作。
  2. hack.dex在应用启动的时候就要先加载出来,不然AntilazyLoad类会被标记为不存在,即使后面再加载hack.dex,AntilazyLoad类还是会提示不存在。该类只要一次找不到,那么就会永远被标上找不到的标记了。
  3. 我们一般在Application中执行dex的注入操作,所以在Application的构造中不能加上System.out.println(AntilazyLoad.class);这行代码,因为此时hack.dex还没有加载进来,AntilazyLoad并不存在。
  4. 之所以选择构造函数是因为他不增加方法数,一个类即使没有显式的构造函数,也会有一个隐式的默认构造函数。

5.2 插入代码的难点

  1. 首先在源码中手动插入不太可行,hack.dex此时并没有加载进来,AntilazyLoad.class并不存在,编译不通过。
  2. 所以我们需要在源码编译成字节码之后,在字节码中进行插入操作。对字节码进行操作的框架有很多,但是比较常用的则是ASM和javaassist
  3. 但AndroidStudio是使用Gradle构建项目,编译-打包都是自动化的。

六、写在后面

其实整个热补丁技术最难的地方不是原理,不是注入dex,而是字节码的注入。
这需要我们队Gradle构建脚本,Groovy语言有一定的了解。其中的知识量实在是太过庞大,这里推荐几篇博文预习一下。
Gradle学习系列之一——Gradle快速入门
深入理解Android之Gradle——by 阿拉神农
