Canny 边缘检测及相关应用

该内容为

• 《学习图像局部特征检测和描述-基于OpenCV源码分析的算法与实现》
• 《OpenCV 3 计算机视觉-Python语言实现》
• OpenCV官方网站的 https://docs.opencv.org/master/da/d22/tutorial_py_canny.html

的学习内容

1 Canny 边缘检测理论分析

Canny 边缘检测方法是由 Canny 于1996 年提出的一种公认为效果较好的边缘检测方法。

一个好的边缘检测方法应该满足三项指标

• 1、低失误率，即不能漏检也不能错检
• 2、高的位置精度，标定的边缘像素点与真正的边缘中心之间距离应该最小
• 3、每个边缘应该由唯一的响应，即得到单像素宽度的边缘。

基于此，Canny提出了判定边缘检测算子的3个准则：

• 1 - 信噪比准则
• 2 - 定位精度准则
• 3 - 单边缘响应准则

Canny 算子实现过程共有4(5)个步骤：

• 1 - 平滑处理，使用高斯滤波器对图像进行去噪处理
• 2 - 寻找图像的强度梯度 / 计算梯度 / 梯度检测
• 3 - 非极大值抑制，即在图像边缘上使用非最大抑制NMS
• 4 - 滞后阈值处理，即在检测到的边缘上使用双阈值去除假阳性（false positive）
• 5 - 最后分析所有边缘及其之间的连接，以确保保留真正的边缘，同时消除不明显的边缘

1.1 Canny算子实现过程详细讲解

1.1.1 平滑处理

所有的边缘都极易受到噪声的干扰，为防止检测结果的偏差较大，有必要使用平滑滤波的方法滤除噪声。高斯滤波方法是常用的滤波方法，二维图像应用二维高斯函数，它的定义为

式中 σ 表示 高斯函数的标准差。只要把输入图像与二维高斯函数进行卷积，即可得到平滑后的图像。

注：

考虑到数字图像为离散化的形式，我们往往把高斯函数转化为离散化的高斯内核模板形式，如标准差为1.4 的模板尺寸为 5 * 5 的归一化高斯内涵模板为：

1.1.2 寻找图像的强度梯度 Finding Intensity Gradient of the Image

寻找图像的强度梯度 / 计算梯度 / 梯度检测

梯度是图像灰度值变化剧烈的地方，它可以通过 Roberts 算子、Prewitt 算子、Sobel 算子（最常用）等最简单的模板检测方法得到。

Sobel 算子是由两个模板组成：

，

这Sobel算子内核（的两个模板）分别在水平和垂直方向上对平滑后的图像进行滤波，以获得水平方向的梯度 Gx 和 垂直方向的梯度 Gy （注：该处的梯度也可称为一阶导数），最终图像每个像素的边缘梯度 Edge_Gradient 和方向，通常采用欧几里计算方法得边缘梯度幅值（L2范数）：

但平时为了简化，梯度值也可由曼哈顿距离（L1范数）求得：

梯度幅角 θ 为：

注：由该公式得到得梯度幅角是任意值，但我们需要将其四舍五入到表示垂直、水平和两个对角线方向的四个角度中的一个，共计 4 个方向 ！即 0°、45°、90°、135°；如梯度幅角为（-22.5，22.5）区间值时，均会四舍五入为 0° 。

1.1.3 非最大抑制 Non-maximum Suppression

非最大值抑制也成为非极大值抑制

该步骤的目的是使边缘细化。

梯度检测后获得的图像边缘较为模糊，不合符 “ 好的边缘检测 ” 中的第三项：

• 3、每个边缘应该由唯一的响应，即得到单像素宽度的边缘。

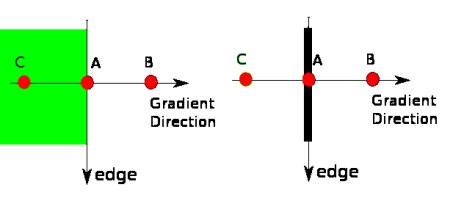

也即，在获得梯度幅度和方向之后，需要完成图像的全扫描以去除可能不构成边缘的任何不需要的像素。为此，在每个像素处，检查像素是否是其在梯度方向上的邻域中的局部最大值。保留具有局部最大值的像素点即为灰度值变化最剧烈的地方，如下图所示

上图中 A 点位于边缘（垂直方向），其渐变方向与边缘垂直；B 点和 C 点处于梯度方向。按照非最大值抑制思路，用点 B 和 C 检查点 A ，看 A 点是否形成局部最大值，若是最大值，it is considered for next stage，若不是局部最大值，A点将会被抑制，即归零  put to zero。最终目的是得到 “ 细边 ” 单像素的二进制图像。

注：这里局部最大值是由在 3*3 的邻域内的梯度方向上比较梯度值得到的。

1.1.4 滞后阈值 Hysteresis Thresholding

该步骤是决定那些边缘是边缘，那些边缘不是边缘。

上步骤得到的边缘仍存在有 ” 假边缘 “，这是由于噪声或颜色变化的影响而产生的非真正边缘。

这种现象的表现形式是尽管这些边缘的梯度幅值是局部最大值，但与其他边缘比，它们的梯度幅值很小，也就是绝对梯度幅值很小。

为此，我们采用滞后阈值处理法。

设置 minVal 和 maxVal 两个阈值，

• 强度梯度大于 maxVal 的任何边缘肯定是边缘（强边缘），将被保留
• 强度梯度小于 minVal 的任何边缘肯定是非边缘（非边缘），因此被丢弃。
• 强度梯度介于 maxVal 和 minVal 之间的边缘为弱边缘，通过进一步计算决定弱边缘的去留。

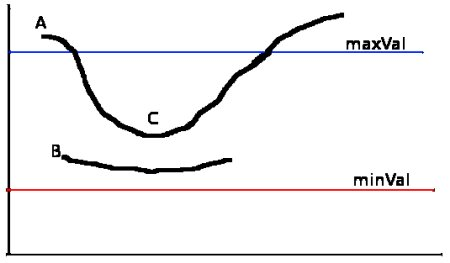

具体去留方式算法如下：

边缘 A 高于 maxVal，因此被视为 ” 确定边缘(sure-edge) “ ；虽然边(缘）C 低于 maxVal，但是它连接到边(缘) A，因此被视为有效边(缘)，我们可获得完成的曲线。对于边缘 B 而言，其虽然高于 minVal，但它没有连接到任何 ”确定边缘(sure-edge)“，同时又与边缘 C 区域相同，因此将被丢弃。该方法也就是所谓的 ” 边缘跟踪 “ 法来判断弱边缘是否为真正的边缘。

具体计算为：在弱边缘的 3*3 区域内，若有强边缘，则说明该弱边缘是属于这个强边缘的，将被保留，否则将被丢弃。

所以我们最终得到的是图像中的强边缘（strong edges in the image.）。

2 码源分析

Canny 函数的原型为：

Python:
edges = cv.Canny(
    image,#input 单通道8-bit灰度图，
    threshold1,#滞后阈值法中低阈值minVal
    threshold2,#滞后阈值法中低阈值maxVal
    [edges],#output边缘图，单通道8位图，与image大小相同
    [apertureSize],#孔径尺寸，即Sobel算子的尺寸大小，默认值为3
    [L2gradient]#计算梯度幅值L1、L2范数选择，默认False(L2范式 )
    )

OpenCV中的Canny算法的码源：略

注意：

1、由于 OpenCV 中 没有执行经典 Canny 方法中的第一步，即省去了滤波平滑；所有我们需要事前进行平滑处理。

2、OpenCV 中的 Canny 算法仅遍历了一遍图像，就完成了步骤2（梯度计算）和步骤3（非最大值抑制）；具体过程是计算当前遍历行的梯度幅值，同时计算前一行的梯度幅角，并完成 3*3 邻域内的非最大值抑制。

3、步骤3（非最大值抑制）和步骤4（滞后阈值处理）是交错在一起计算的。

4、步骤4 中的边缘追踪法中，程序是寻找强边缘的 3*3 邻域内的弱边缘的方法，而不是寻找弱边缘的 3*3 邻域内的强边缘。

3 简单示例

import numpy as np
import cv2 as cv
from matplotlib import pyplot as plt
img = cv.imread('img.jpg',0)
edges = cv.Canny(img,100,200)
plt.subplot(121),plt.imshow(img,cmap = 'gray')
plt.title('Original Image'), plt.xticks([]), plt.yticks([])
plt.subplot(122),plt.imshow(edges,cmap = 'gray')
plt.title('Edge Image'), plt.xticks([]), plt.yticks([])
plt.show()

来源：Canny Edge Detection(4.0.1) 版本 https://docs.opencv.org/master/da/d22/tutorial_py_canny.html

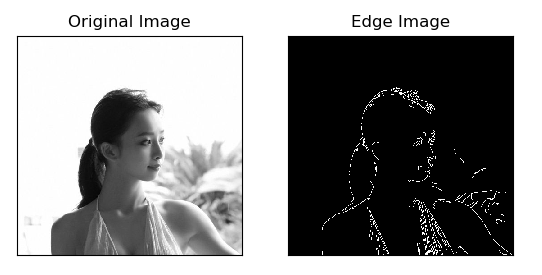

运行效果：

4 车道线检测（实际项目）

略
