3DMAX 3场景制作

1 模型制作

2 UVW贴图展开

1 打开材质编辑器，给模型一个材质（以后应该以这个材质生成uvw展开，进而生成贴图，贴图绘制完毕后，再贴回这个材质中，就完成了给模型加贴图的操作）

2 在编辑面板中添加 uvw展开，在uvw中选择面

3 点击uvw展开中的 编辑，可看到uvw展开界面

4 以展开一个立方体的6个面为例，选中立方体的任何一个面和uvw展开界面中的uv是对应的,逐个调整每个面的贴图位置即可（特殊说明，默认情况下，立方体的两个对称面的uv会重叠在一起，分开的方法是，在视图中选择要分开的面，然后按ctrl+d或者在重叠的uv上右键也有这个选项，就可以分离这两个对称面的uv，同理也可以进行焊接重新连接）

5 uv展开后可以用 1 Texporter这个插件生成tga或者jpg等格式的文件，2直接对uvw中的有效区域截屏然生成jpg，tga等格式图片后拿到ps中去缩放

6 把生成的文件放到ps中进行贴图绘制

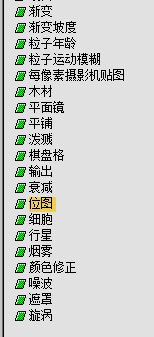

7 把绘制好的贴图放回到最开始的材质中，具体步骤，打开材质编辑器（3dmax2013中材质分精简模式和slate模式，可在材质编辑器模式菜单中选择，其中精简模式就是跟max2013之前版本相同的材质编辑器），在漫反射中选位图然后选择画好的贴图，贴图就通过材质贴到了模型上，可以点击材质编辑器的让贴图时时渲染在模型上，以便看效果

3 绘制贴图

1

4 模型导出

5 插件Texporter的下载与安装

3dmax2009 贴图展开工具下载地址

Texporter 3.5.23.10

http://www.softpedia.com/progDownload/Texporter-Download-109634.html

安装：选择3damx2009根目录即可

安装完后，在3dmax的plugins目录下有Texporter.dlu这个文件

特殊说明

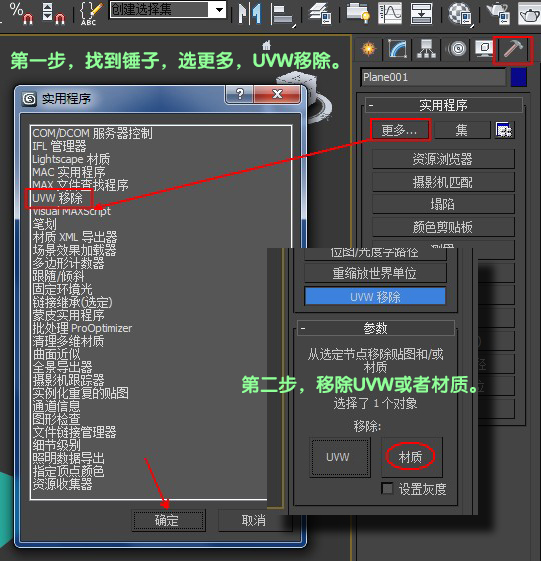

1 材质移除

2 如何生成多张贴图

材质，贴图，uv，模型是一一对应的

在把材质给模型的时候，选择模型的一部分比如头部，然后把材质付给头部，这时选择头部并添加uv展开编辑器，只展开头部贴图即可，因为材质只付给了头部，uv是和头部对应的

其他部位同理都可以展开成单个贴图，如果所有部位展开到一张贴图可能会太挤了。

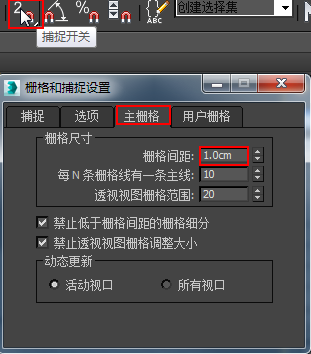

3 调整网格大小

4 建筑制作技巧样条线

做建筑，特别是规则建筑，比如室内布局，往往需要从2维图布局图(可以由autocad等作图工具制作)做起

3dmax中可以简略用样条线设计布局，然后从样条线拉出墙体，由墙体延伸出地表

样条线也适合制作类似窗户直接通过二维样条线拉出3维窗户

这样做的好处是整个模型是一个整体，而非多个单独的模型

具体方法

调整好3dmax网格大小，这个主要做参照用，用线在顶视图做出二维图形，，

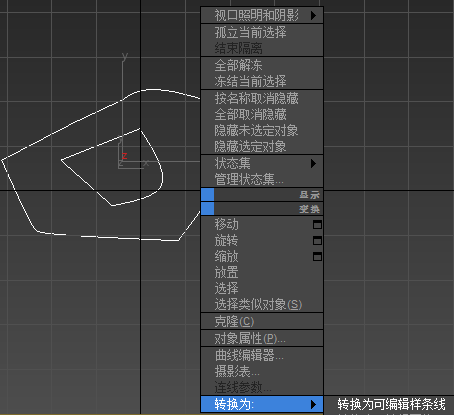

然后把做好的线转换为可编辑样条线

如果要做类似环形的结构，先把内外的线都转换成样条线，再用附加(对样条线右键-附加)命令把两个样条线附加到一起

然后使用修改器-网格编辑-挤出，，结果

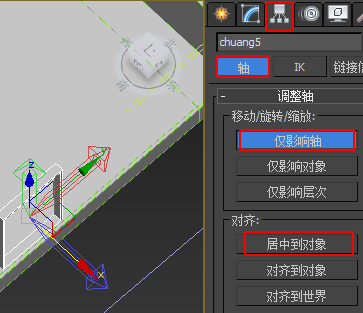

5 调整坐标轴到模型中心

6 关于多材质的说明

一面墙(可以认为是个cube)，内外可以不同材质，那么这个cube上就2个材质了，要尽量避免这种情况，(对于整个建筑，只用一个材质，或大量材质都不好，注意合里组合)

做多个模型时注意好拆分，同材质的尽量在一起，不同材质尽量分开

7 关于无法焊接，面多了，删除无法补回问题

可编辑多边形下

焊接，封口等经常会遇到失效问题，目前模糊知道跟法线，3角面有关

对于目标焊接，要保证焊接的两点中间没有面，目前最好用的方法是把附近相关面删除重做

删除面无法补全问题，这个跟目标焊接类似同一问题，补面的时候尝试从不同边挤出两个三小面，然后焊接两个三角面，合并成一个四边形

8 建筑模型做拐角时，切线的技巧

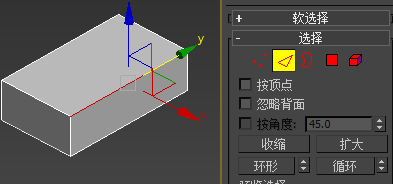

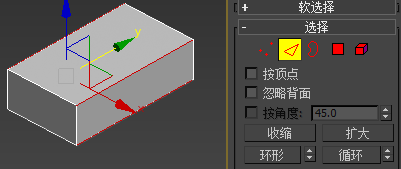

选择环形

方便的创建平行切线
