1.说明

BL8810是一款USB 2.0读卡器控制器，采用高度集成的单芯片解决方案，旨在提供USB2.0和SD、SDHC、mini SD、Micro SD（T-Flash）接口规范之间的高速数据传输。BL8810随SSOP16套件提供。

BL8810符合USB规范修订版。2.0和USB大容量存储类规范修订版。1.0.

BL8810集成了一个片上时钟源，该时钟源提供稳定的时钟源，可用于替代外部12Mhz晶体振荡器。制造商可以有效降低PCBA上的BOM和人工成本。BL8810是具有最佳C/P值的SD卡读卡器。

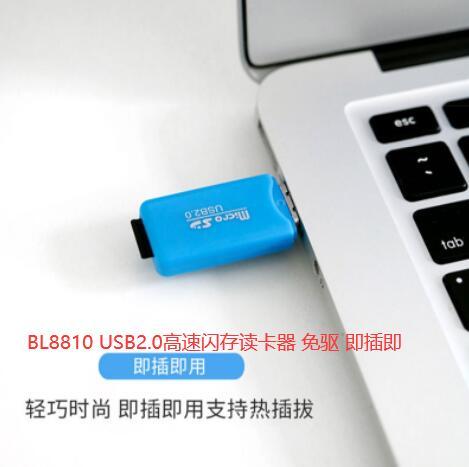

BL8810应用途径：

2.特点

 通用串口总线

 完全兼容USB 2.0/1.1规范

 支持480Mbit/sec和12Mbit/sec操作的USB 2.0规范

 大容量存储、大容量传输的USB设备类定义v1.0

 USB 2.0总线电源设备规范符合性

 终点：

 端点0:64字节控制传输。

 端点1:事务内的512字节大容量传输。

 端点2：用于OUT事务的512字节大容量传输。

 支持MMC/SD/MS卡的单插槽

 支持MMC/SD卡

 支持SD1.1/2.0/SDHC、Micro SD1.1/2.0/SDHC、Mimi SD卡

 支持SD高速模式

 使用windows 2000/XP/ME/Vista/Win7、Mac9.2、Mac OS X和Linux中的默认驱动程序

 Red Hat，Linux Fedora

 集成5V至3.3V/1.8V电压调节器

 支持带有4位SD的SSOP16软件包

 片内时钟源取代外部12Mhz外部晶体

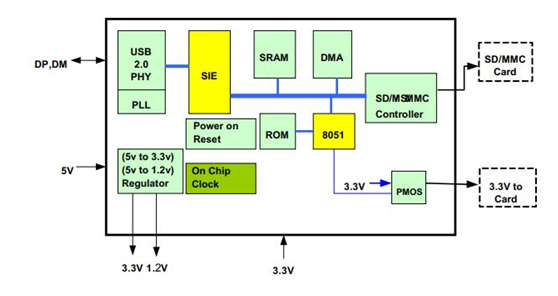

3.结构框图

4.Pin分配

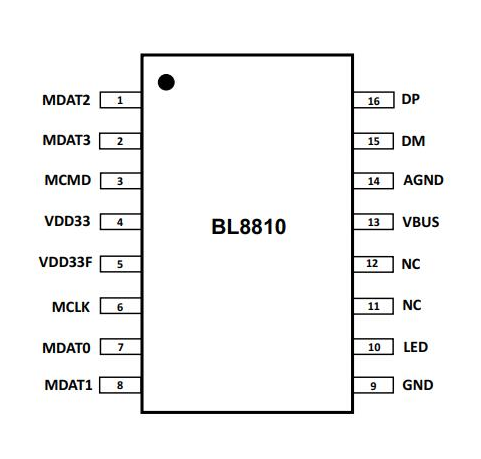

4.1 SSOP16引脚图
