什么是 QoS ?

QoS (Quality of Service) 是发送者和接收者之间,对于消息传递的可靠程度的协商。

QoS 的设计是 MQTT 协议里的重点。作为专为物联网场景设计的协议,MQTT 的运行场景不仅仅是 PC,而是更广泛的窄带宽网络和低功耗设备,如果能在协议层解决传输质量的问题,将为物联网应用的开发提供极大便利。

三个 QoS 级别简介

在 MQTT 协议里,定义了三个级别的 QoS,由低到高分别是:

  • 最多一次 (QoS0)
  • 至少一次 (QoS1)
  • 有且仅有一次 (QoS2)

QoS0 是最低级别,基本上等同于 Fire and Forget 模式,发送者发送完数据之后,不关心消息是否已经投递到了接收者那边。

QoS1 是中间级别,保证消息至少送达一次。MQTT 通过简单的 ACK 机制来保证 QoS1。

QoS2 是最高级别,保证到且仅到一次。这通过更加复杂的消息流程保证。

QoS 级别越高,流程越复杂,系统资源消耗越大。应用程序可以根据自己的网络场景和业务需求,选择合适的 QoS 级别:

比如在同一个子网内部的服务间的消息交互往往选用 QoS0;而通过互联网的实时消息通信往往选用 QoS1;QoS2 使用的场景相对少一些,能想到的如国防武器,医疗设备等应用场景。

既然 QoS 是发送者和接收者之间的质量协定,在 MQTT 协议的 Client - Broker - Client 架构里,QoS 就需要分成两部分来讨论:

  1. 从发送者到 Broker 之间消息传递的 QoS。这需要由发送者在 MQTT PUBLISH 消息里设置 QoS 级别。
  2. 从 Broker 到接收者之间消息传递的 QoS。这需要接收者在订阅 Topic 时,设置 SUBSCRIBE 消息里的 QoS 级别。
什么是Quality of Service
Quality of Service等级是发送与接收端的一种关于保证交付信息的协议。一共有3 个QoS 等级:
  1. 最多一次(0)
  2. 最少一次(1)
  3. 只一次(2)
QoS 总是会有2个不同的交付信息组成:客户端(client)推送给代理(broker),代理(broker)推送给订阅的客户端(client)。因为他们有些微妙的不同,所以我们需要分开的来讲述他们。对于客户端推送给代理的QoS 等级,取决于客户端为某特定信息设定的QoS等级。更直观一点的说就是,当客户端推送信息给代理的时候,QoS的等级是由客户端决定的。当代理传送一条信息给订阅的客户端的时候,会使用这个客户端之前设定的QoS等级。

为什么QoS如此重要

QoS 是MQTT的一个主要的功能。它使得在一个不稳定的网络环境里的信息交换更加的简单,因为协议控制了中继并保证了信息的交付,忽略了不可靠的下层的交互。并且,它授权给客户端来根据客户端的程序逻辑,网络可靠程度来决定QoS等级。

QoS是如何工作的?
那么QoS是如何在MQTT协议中实现的呢?让我们来一个等级一个等级的看一下。

QoS 0 —— 最多1次
最小的等级就是 0。并且它保证一次信息尽力交付。一个消息不会被接收端应答,也不会被发送者存储并再发送。这个也被叫做“即发即弃”。并且在TCP协议下也是会有相同的担保。
QoS 1 ——最少1次
当使用QoS 等级1 时, 它保证信息将会被至少发送一次给接受者。但是消息也可能被发送两次甚至更多。

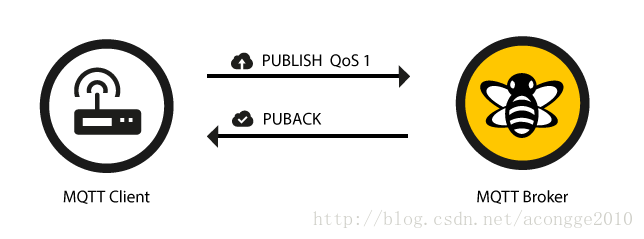

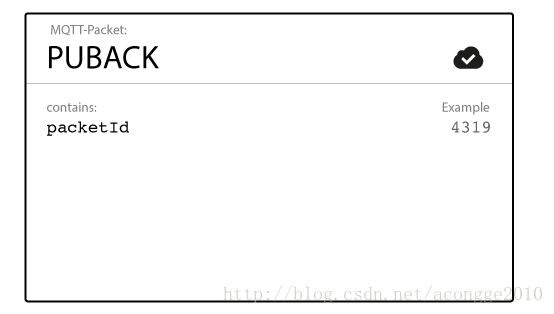

发送者将会存储发送的信息直到发送者收到一次来自接收者的PUBACK格式的应答。
PUBLISH 与PUBACK的关联是通过比较数据包中的packet identifier完成的。如果在特定的时间内(timeout)发送端没有收到PUBACK应答,那么发送者会重新发送PUBLISH消息。如果接受者接收到QoS为1 的消息,它会立即处理这里消息,比如把这个包发送给订阅该主题的接收端,并回复PUBACK包。

The duplicate(DUP)flag,用来标记PUBLISH 被重新分发的情况。仅仅是为了内部使用的目的,并且当QoS 为1 是不会被broker 或者client处理。接受者都会发送PUBACK消息,而不管DUP flag。

QoS 2

最高的QoS就是2,它会确保每个消息都只被接收到的一次,他是最安全也是最慢的服务等级。

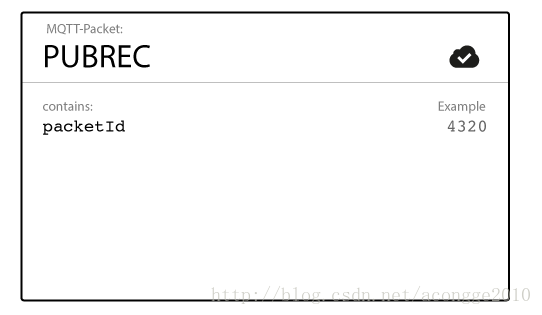

如果接收端接收到了一个QoS 的PUBLISH消息,它将相应地处理PUBLISH消息,并通过PUBREC消息向发送方确认。

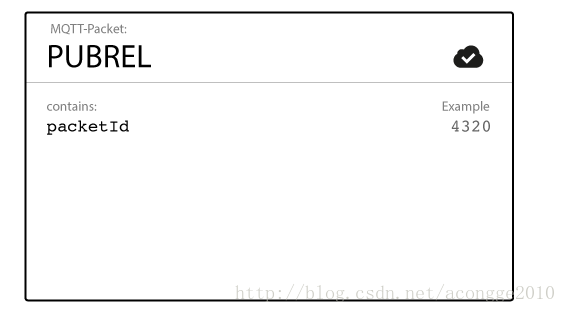

直到他发出一个PUBCOMP包为止,接收端都保存这个包packet identifier。这一点很重要,因为它避免了二次处理同一个PUBLISH包。 当发送者接收到PUBREC的时候,它可以放弃最开始的publish了,因为它已经知道另一端已经接收到消息,他将保存PUBREC并且回复PUBREL。

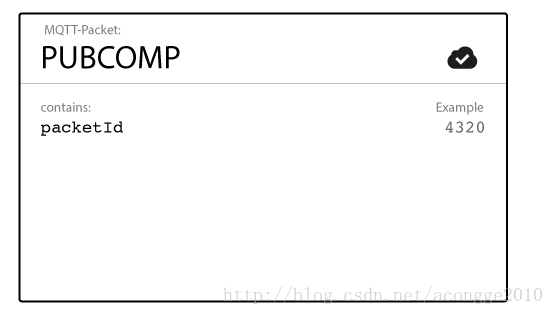

当接收端接收到PUBREL,它就可以丢弃所有该包的存储状态并回复PUBCOMP。当发送端接收到PUBCOMP时也会做同样的处理。

当整个流程结束的时候,所有的参与者都确定消息被正确的发送和送达了。

无论什么时候,一个包丢失了,发送端有责任在特定时间后重新发送最后一次发送的消息。接收端有责任响应每一个指令消息。

须知:

QoS 向下兼容
QoS流,在发送端和接收端是两件不同的事情,当然发送端与接收端QoS的等级也可以不一样。在发送端与broker之间,发送端定义了QoS等级。当broker发送消息到接收端是,接收端决定了QoS的等级。

Packet identifiers 是每个消息流唯一的

在一个client和broker之间,每个packet identiier都是唯一的。如果一个消息流结束了,相同的packet identifier可以在任意时间被重用。这也就是packet identifier没有必要比65535还要大的原因,因为一个client发送如此大的消息去没有结束这个消息流是不切实际的。
