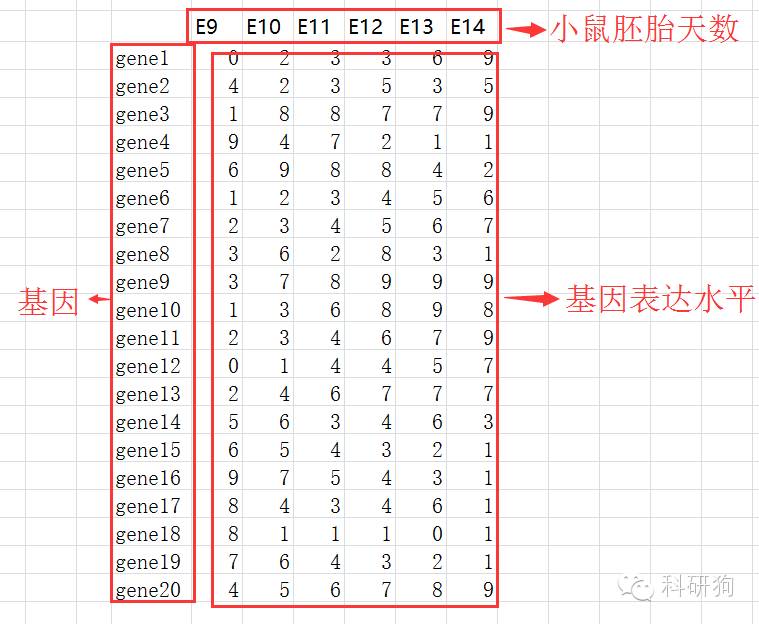

1.  首先我们通过一些方法得到了如下的数据,基于篇幅以及为了教学隐去了其他一些信息。

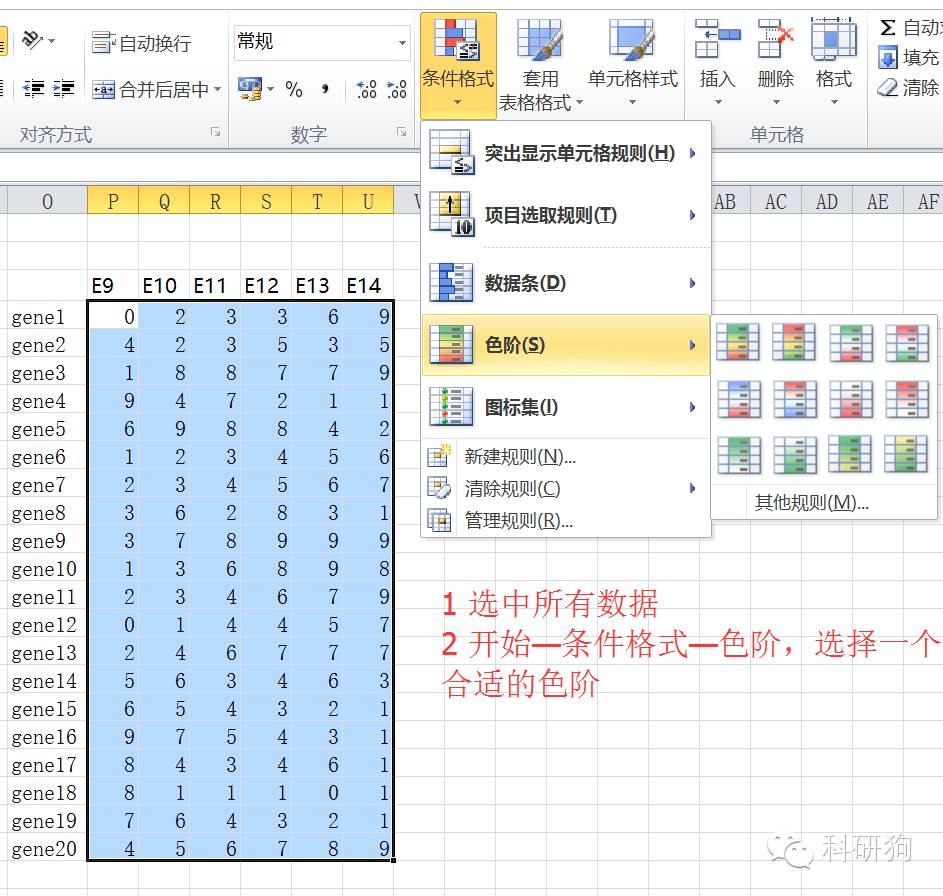

2. 选中表达数据,执行 开始—条件格式—色阶 选择一个合适的色阶:

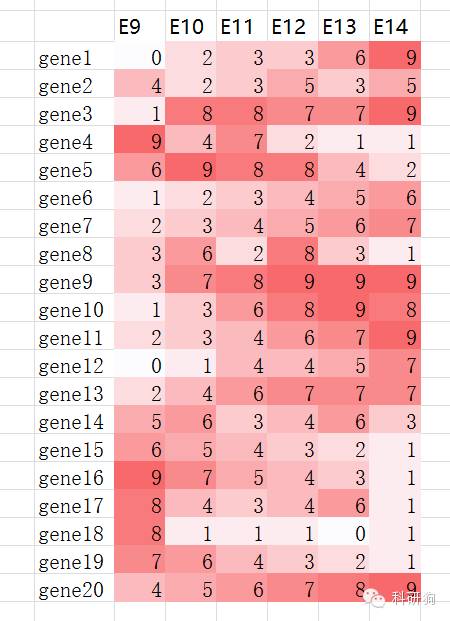

3. 选择好颜色之后得到了如下结果:

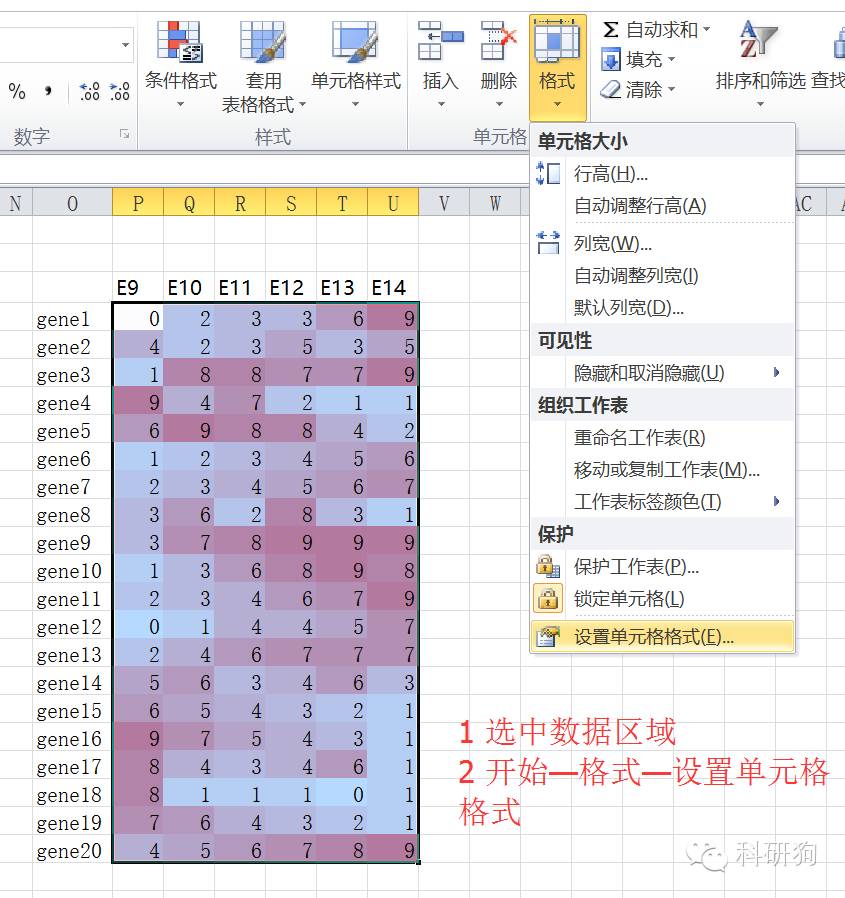

4. 怎么样,已经有热力图的基本样式了吧,我们需要把文字隐藏掉。首先选择数据区域,然后执行 开始—格式—设置单元格格式:

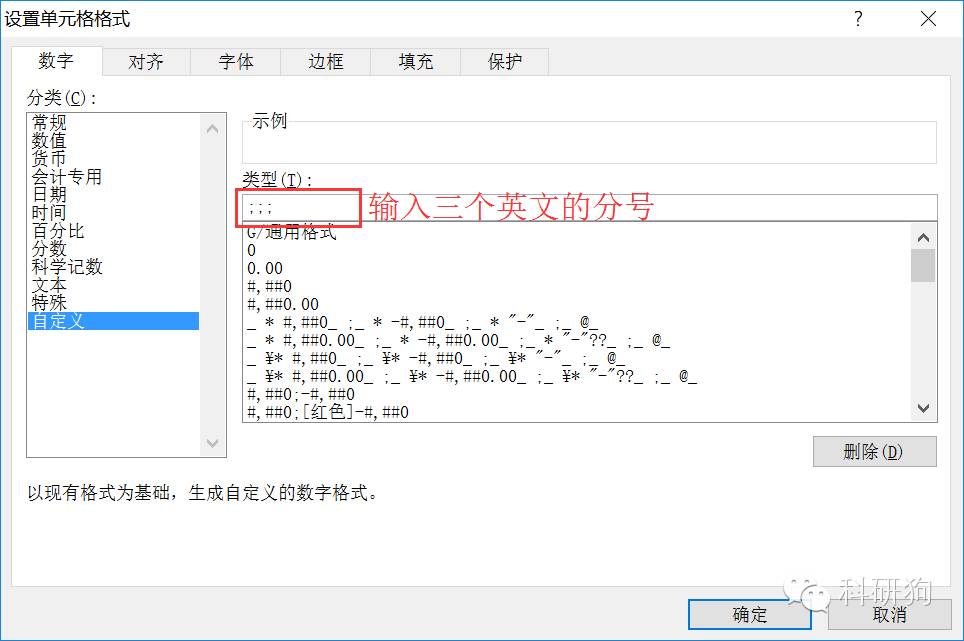

5. 在弹出的对话框内,选择数字——自定义,在类型中输入三个英文的分号.

6. 此时此刻,已经有热力图的雏形了。

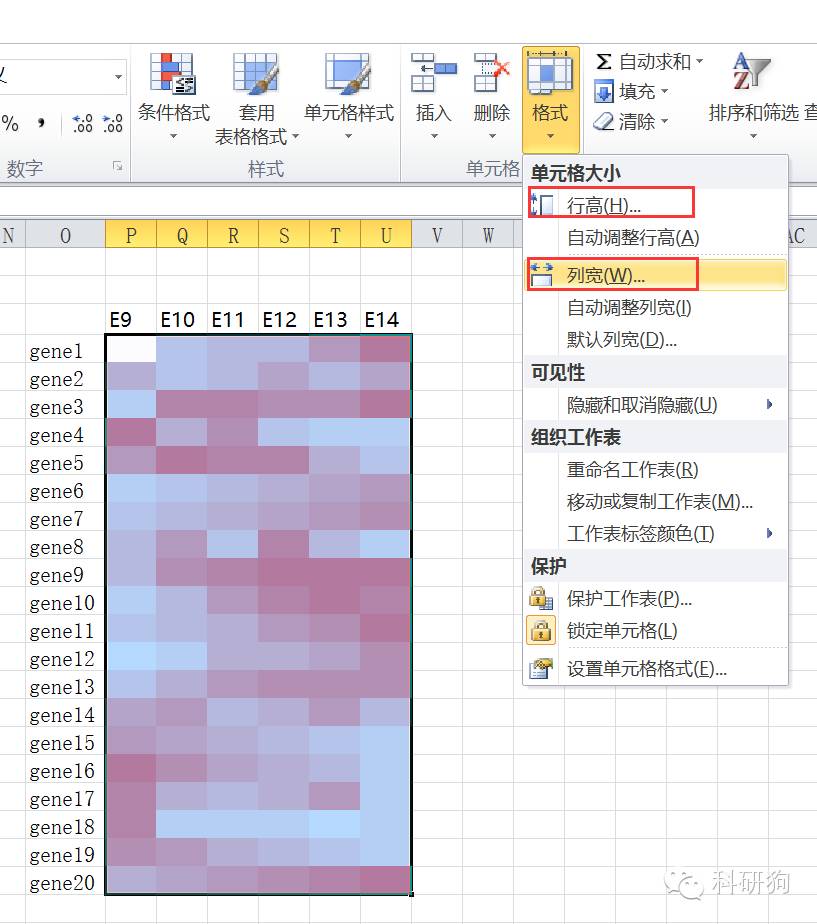

7. 我们需要把单元格调成正方形,设置单元格的高度和宽度就可以。

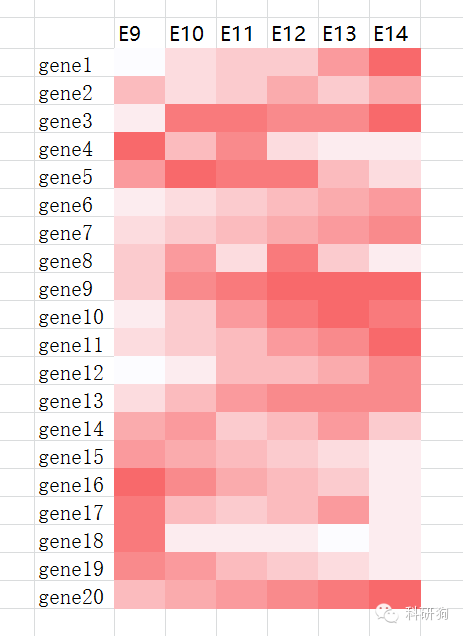

8. 我们还可以调整色阶的颜色,得到不同颜色的热力图:

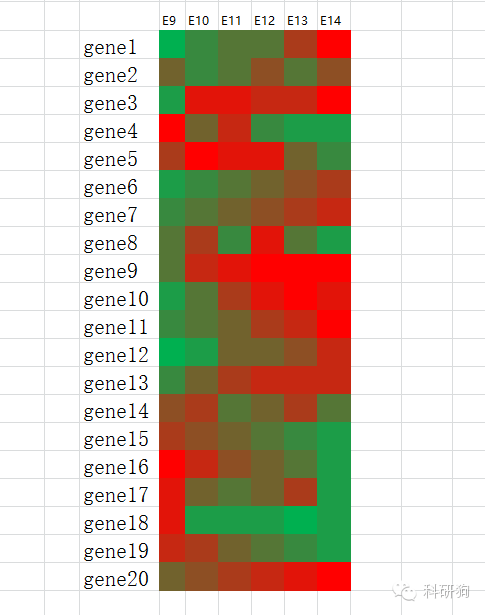

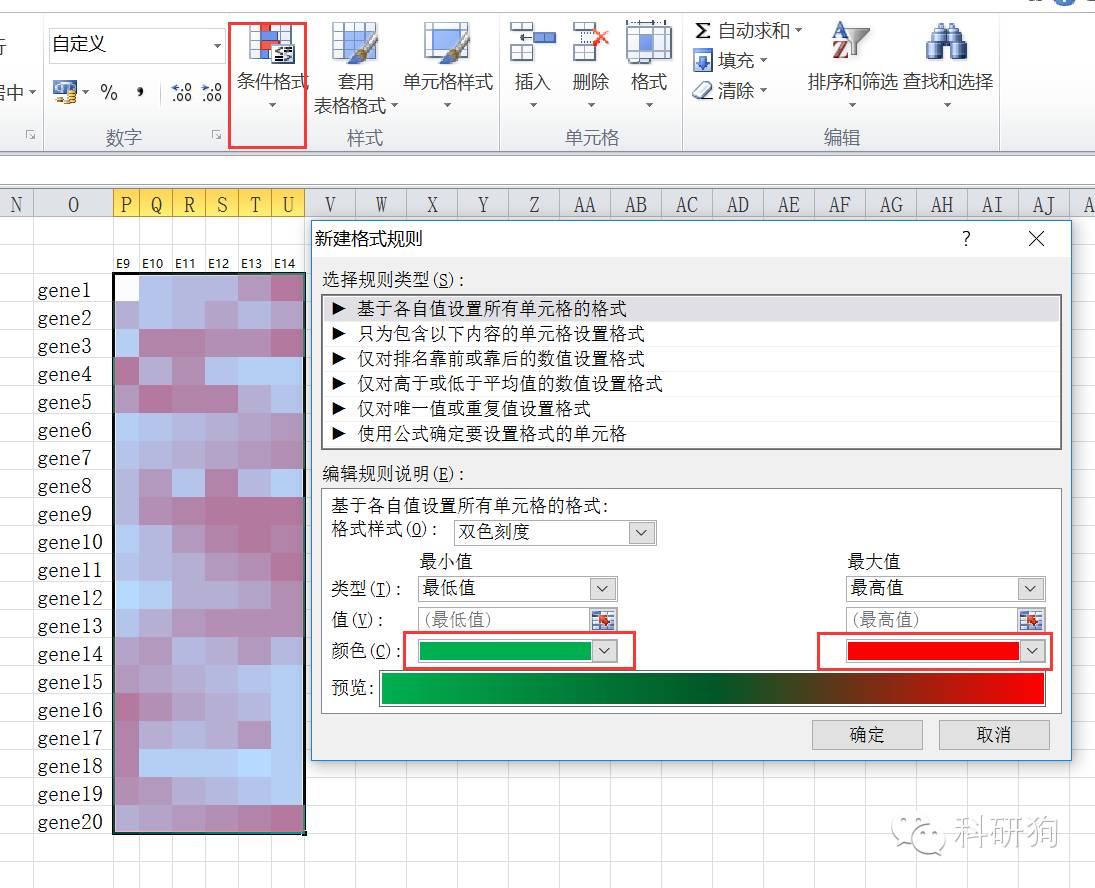

9. 调整最小值为绿色,最高值为红色:

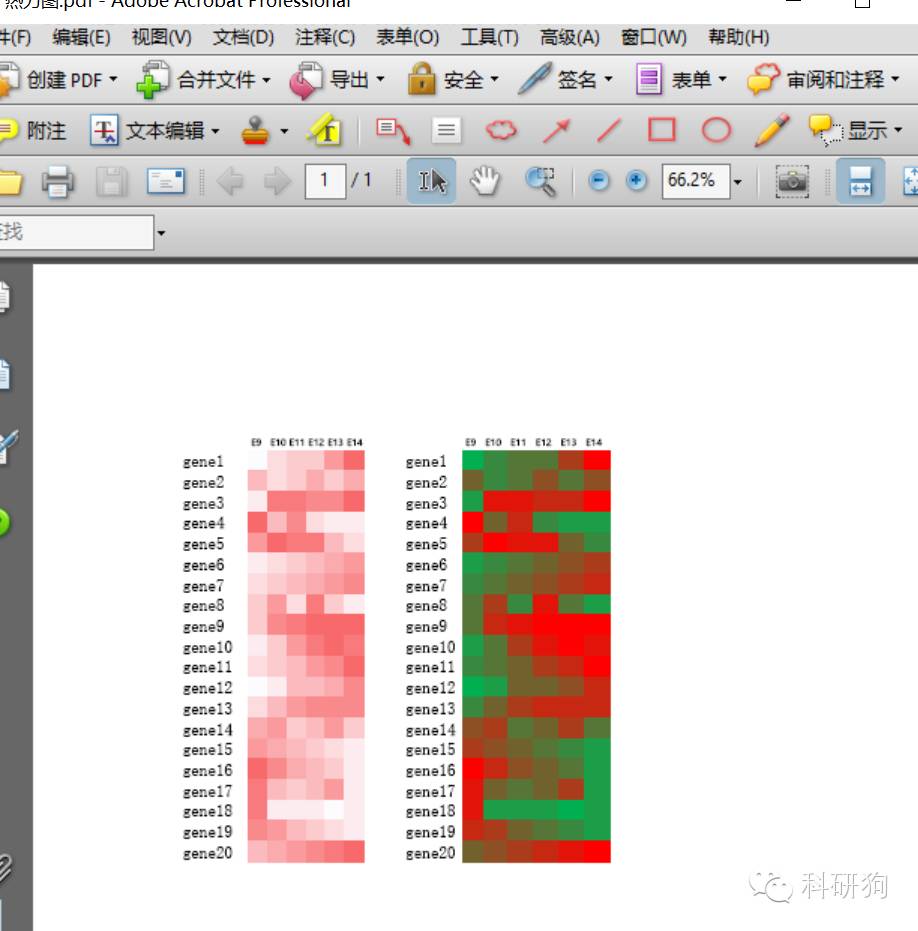

10. 当然,我们不能通过截图来获得最终的图片,这个时候通过导出PDF得到最终的数据:

11. 通过热力图我们能直观地分析出这些基因在胚胎发育期间的变化规律,有的是随着胚胎的时间逐渐下降,有些是随着时间逐渐上升,还有些没有太多的规律。我们还可以把同一趋势的归类,做出更加漂亮的热力图。

转载自:http://mp.weixin.qq.com/s?__biz=MzI1OTAxNzIwMw==&mid=2661241099&idx=1&sn=6c92fc4b33b2a0d0e9b4cce51928b3c5&scene=2&srcid=0411hkuFkD3tvZXUlrYnQOjO&from=timeline&isappinstalled=0#rd
