OpenGL中的空间变换

         在使用OpenGL的三维虚拟程序中。当我们指定了模型的顶点之后。在屏幕上显示它们之前,一共会发生3种类型的变换:视图变换、模型变换、投影变换。

         视图变换:指定观察者(摄像机)的位置;

         模型变换:在场景中移动物体;

         投影变换:改变可视区域的大小;

         视口变换:这是一种伪变换,它对窗体上的终于输出进行缩放。



视觉坐标

         它表示一种虚拟的固定坐标系统,通常作为一种參考系使用。它是依据观察者(摄像机)的角度而言的,与可能发生的变换无关。

我们接下来所讨论的全部变换都是依据它们相对于视觉坐标的效果进行描写叙述的。

         用OpenGL在3D空间中进行画图时。使用的是笛卡尔坐标系统。

在不进行不论什么变换的情况下,这个坐标系统与视觉坐标系同样。



视图变换

         这是场景中所应用的第一个变换。它用于确定场景的观察点(拍摄点)。视图变换同意把观察点放在自己所希望的不论什么位置(观察点的位置随意)。并同意在不论什么方向上观察场景(观察点的朝向随意)。

确定视图变换就像在场景中放置照相机并让它指向某个方向。

         作为整体原则,在进行不论什么其他变换之前必须先指定视图变换。

由于视图变换的效果相当于依据视觉坐标系统来移动当前所使用的坐标系统。然后,依据最新改动的坐标系统,进行其他全部的兴许变换。



模型变换

         它能够移动物体。对它们进行旋转、平移或者缩放。

而且,缩放能够是非一致的(物体的各个方向依据不同的数值进行伸缩)。

         场景或物体的终于外观非常大程度上取决于模型变换的应用顺序。由于每次变换都是在上次变换运行的基础上进行的。



watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvSGFvaGFuX01lbmc=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast" alt="" />



投影变换

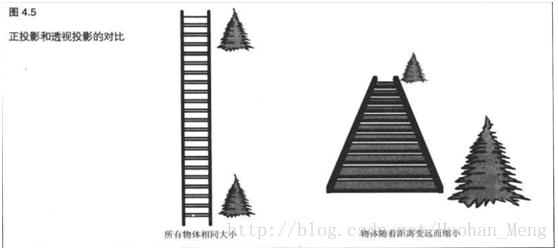

         它是在模型视图变换之后应用于物体的顶点之上的。它实际上定义了可视区域,并建立了裁剪平面。当中。投影又有两种不同的类型:正投影(平行投影)和透视投影。

正投影通经常使用于2D画图,此时你所须要的是像素和画图单位之间的准确相应。

透视投影则用于渲染那些包括了须要应用透视缩短的物体的场景。

而且在大多数情况下,3D图形所使用的都是透视投影。





视口变换

         终于。场景的二维投影将被映射到屏幕上的某个窗体。这样的到物理窗体坐标的映射是最后一个完毕的变换,称为视口变换。



         OpenGL中的空间变换。
