matplotlib 是python最著名的2D绘图库,它提供了一整套和matlab相似的命令API,十分适合交互式地进行制图。而且也可以方便地将它作为绘图控件,嵌入GUI应用程序中。通过简单的绘图语句,就可以绘制出高质量的图了。

这里我们就主要讲一下inshow()函数的使用吧。

一、引入matplotlib函数库

如果你使用的是windows平台,大家可以直接下载对应版本的matplotlib库的exe文件安装即可。

使用下面的命令引入matplotlib的pyplot模块:

import matplotlib.pyplot as plt

为方便起见,这样我们就可以用plt来代替matplotlib.pyplot使用了。

二、Figure和Subplot

matplotlib的图像都位于Figure对象中,实际上就是创建了一个空的图像窗口。可以用plt.figure创建一个新的Figure。

fig = plt.figure()

不能通过空Figure绘图,必须用add_subplot()创建一个或多个子sunplot绘图区才能绘图。

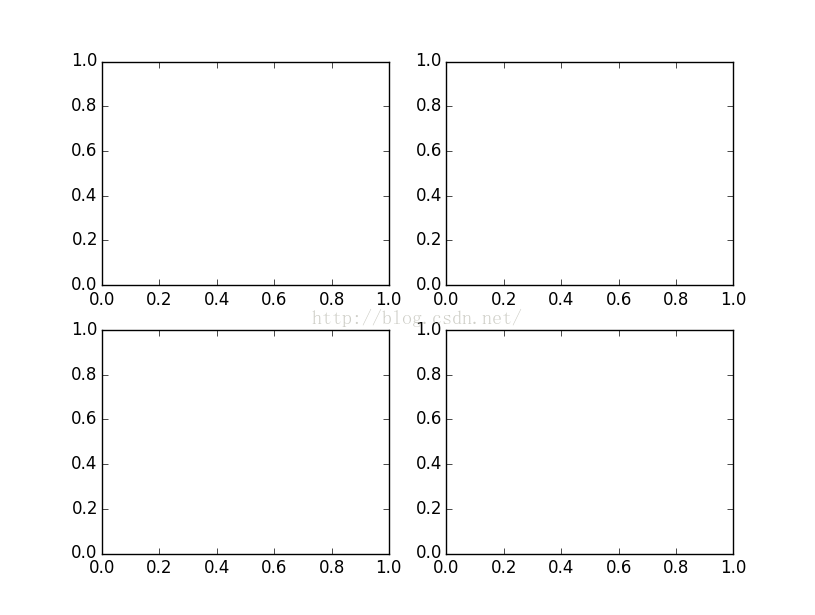

ax = fig.add_subplot(221)

意思是:绘制2×2两行两列共4个subplot图像,当前选中第一个。编号从1开始。

得到如下的图像:

三、绘制z = sqrt(x^2+y^2) 的二维函数输出图像

(1)准备数据

我们采用二维数组产生两个二维矩阵,对应于所有的(x,y)对。

要使用数组,我们使用NumPy 模块。

import numpy as np

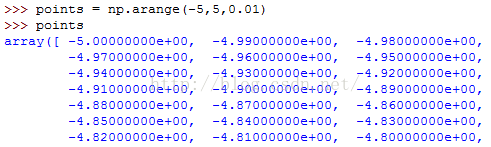

points = np.arange(-5,5,0.01)   #产生1000个-5到5等间隔的点

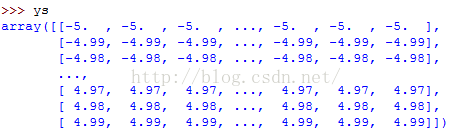

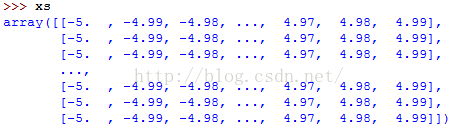

xs,ys = np.meshgrid(points,points)   #np.meshgrid()接受两个一维数组产生两个二维矩阵((x,y)对)。

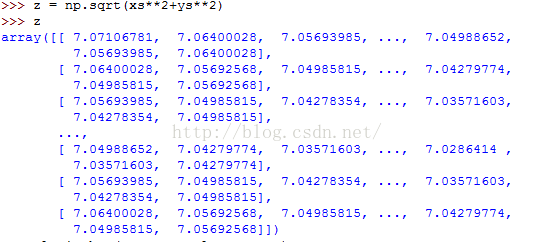

z = np.sqrt(xs**2+ys**2)   #计算z = sqrt(x^2+y^2)的值

(2)绘图

ax = fig.add_subplot(221)   #第一个子图

ax.imshow(z)   #默认配置

ax = fig.add_subplot(222)   #第一个子图

ax.imshow(z,cmap = plt.cm.gray)   #第二个子图,使用自定义的colormap(灰度图)

ax = fig.add_subplot(223)   #第一个子图

ax.imshow(z,cmap=plt.cm.cool)   #第二个子图,使用自定义的colormap

ax = fig.add_subplot(224)   #第一个子图

ax.imshow(z,cmap=plt.cm.hot)   #第二个子图,使用自定义的colormap

plt.show()   #显示图像

于是,漂亮的图像就出来了。

可是,细心的你发现,图的坐标怎么是0-1000呢?是这样的,我们给imshow传入z矩阵是1000×1000的,z的索引其实就是图像的坐标,而其值才是通过图的颜色表现出来的。
