图文剖析自己定义View的绘制（以自己定义滑动button为例）

自己定义View一直是横在Android开发人员面前的一道坎。

一、View和ViewGroup的关系

从View和ViewGroup的关系来看。ViewGroup继承View。

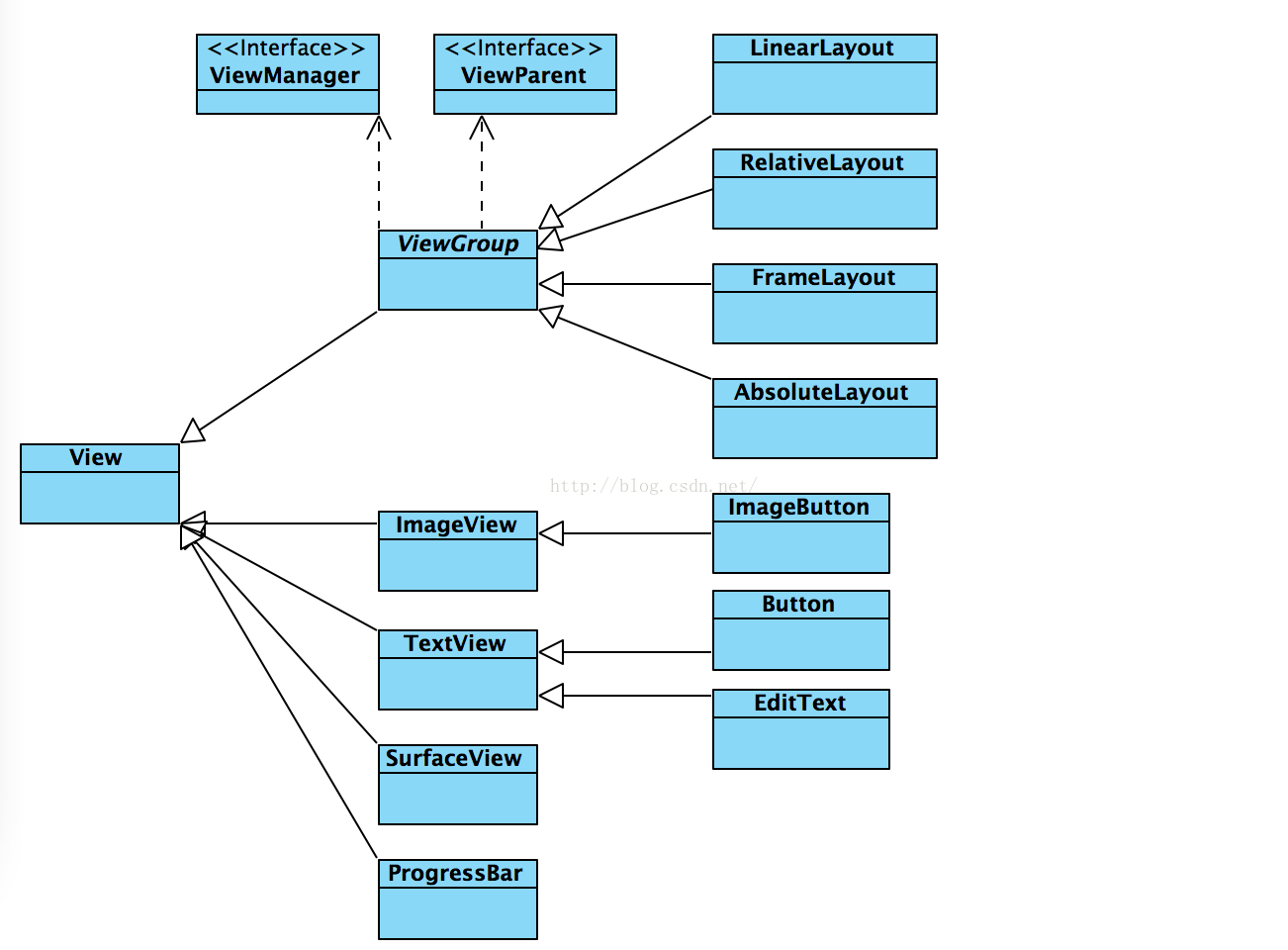

View的子类。多是功能型的控件。提供绘制的样式，比方imageView，TextView等。而ViewGroup的子类，多用于管理控件的大小，位置。如LinearLayout，RelativeLayout等。从下图能够看出

从实际应用中看，他们又是组合关系，我们在布局中，经常是一个ViewGroup嵌套多个ViewGroup或View。而被嵌套的ViewGroup又会嵌套多个ViewGroup或View

例如以下

watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center" alt="" />

二、View的绘制流程

从View源代码来看，主要关系三个方法：

1、measure（）：測量

     一个final方法，控制控件的大小

2、layout（）：布局

         用来控制自己的布局位置

          有相对性，仅仅相对于自己的父类布局，不关心祖宗布局

3、draw（）：绘制

          用来控制控件的显示样式

流程：  流程 measure --> layout --> draw

相应于我们要实现的方法是

onMeasure()

onLayout()

onDraw()

实际绘制中。我们的思考顺序通常是这种：

是否须要控制控件的大小-->是-->onMeasure()

(1)假设这个自己定义view不是ViewGroup，onMeasure()方法调用setMeasureDeminsion(width,height):用来设置自己的大小

(2)假设是ViewGroup，onMeasure()方法调用 。child.measure()測量孩子的大小。给出孩子的期望大小值，之后-->setMeasureDeminsion(width,height):用来设置自己的大小

是否须要控制控件的摆放位置-->是
-->onLayout
()

是否须要控制控件的样子-->是
-->onDraw ()-->canvas的绘制

以下是我绘制的流程图：

watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQv/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/Center" alt="" />

以下以自己定义滑动按钮为例，说明自己定义View的绘制流程

我们期待实现这种效果：

拖动或点击按钮，开关向右滑动，变成

当中开关能随着手指的触摸滑动到相应位置。直到最后才固定在开关位置上

新建一个类继承自View，实现其两个构造方法

public class SwitchButtonView extends View {

    public SwitchButtonView(Context context) {
        this(context, null);
    }

    public SwitchButtonView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

drawable资源中加入这两张图片

借此，我们能够用onMeasure（）确定这个控件的大小

@Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

        mSwitchButton = BitmapFactory.decodeResource(getResources(), R.drawable.switch_background);
        mSlideButton = BitmapFactory.decodeResource(getResources(), R.drawable.slide_button_background);
        setMeasuredDimension(mSwitchButton.getWidth(), mSwitchButton.getHeight());
    }

这个控件并不须要控制其摆放位置，略过onLayout（）；

接下来onDraw（）确定其形状。

但我们须要依据我们点击控件的不同行为来确定形状，这须要重写onTouchEvent（）

当中的逻辑是：

当按下时。触发事件MotionEvent.Action_Down。若此时状态为关：

（1）若手指触摸点（通过event.getX（）得到）在按钮的 中线右側，按钮向右滑动一段距离（event.getX（）与开关控件一半宽度之差，详细看下文源代码）

（2）若手指触摸点在按钮中线左側，按钮依然处于最左（即“关”的状态）。

若此时状态为开：

（1）若手指触摸点在按钮中线左側，按钮向左滑动一段距离

（2）若手指触摸点在按钮中线右側，按钮依然处于最右（即“开”的状态）

当滑动时。触发时间MotionEvent.Action_MOVE，逻辑与按下时一致

注意，onTouchEvent（）须要设置返回值 为 Return true，否则无法响应滑动事件

当手指收起时。若开关中线位于整个控件中线左側，设置状态为关。反之，设置为开。

详细源代码例如以下所看到的：（还对外提供了一个暴露此时开关状态的接口）

自己定义View部分

package com.lian.switchtogglebutton;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.util.Log;
import android.view.MotionEvent;
import android.view.View;

/**
 * Created by lian on 2016/3/20.
 */
public class SwitchButtonView extends View {

    private static final int STATE_NULL = 0;//默认状态
    private static final int STATE_DOWN = 1;
    private static final int STATE_MOVE = 2;
    private static final int STATE_UP = 3;

    private Bitmap mSlideButton;
    private Bitmap mSwitchButton;
    private Paint mPaint = new Paint();
    private int buttonState = STATE_NULL;
    private float mDistance;
    private boolean isOpened = false;
    private onSwitchListener mListener;

    public SwitchButtonView(Context context) {
        this(context, null);
    }

    public SwitchButtonView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

        mSwitchButton = BitmapFactory.decodeResource(getResources(), R.drawable.switch_background);
        mSlideButton = BitmapFactory.decodeResource(getResources(), R.drawable.slide_button_background);
        setMeasuredDimension(mSwitchButton.getWidth(), mSwitchButton.getHeight());
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        if (mSwitchButton!= null){
            canvas.drawBitmap(mSwitchButton, 0, 0, mPaint);
        }
        //buttonState的值在onTouchEvent（）中确定
        switch (buttonState){
            case STATE_DOWN:
            case STATE_MOVE:
                if (!isOpened){
                    float middle = mSlideButton.getWidth() / 2f;
                    if (mDistance > middle) {
                        float max = mSwitchButton.getWidth() - mSlideButton.getWidth();
                        float left = mDistance - middle;
                        if (left >= max) {
                            left = max;
                        }
                        canvas.drawBitmap(mSlideButton,left,0,mPaint);
                    }

                    else {

                        canvas.drawBitmap(mSlideButton,0,0,mPaint);
                    }
                }else{
                    float middle = mSwitchButton.getWidth() - mSlideButton.getWidth() / 2f;
                    if (mDistance < middle){
                        float left = mDistance-mSlideButton.getWidth()/2f;
                        float min = 0;
                        if (left < 0){
                            left = min;
                        }
                        canvas.drawBitmap(mSlideButton,left,0,mPaint);
                    }else{
                        canvas.drawBitmap(mSlideButton,mSwitchButton.getWidth()-mSlideButton.getWidth(),0,mPaint);
                    }
                }

                break;

            case STATE_NULL:
            case STATE_UP:
                if (isOpened){
                    Log.d("开关","开着的");
                    canvas.drawBitmap(mSlideButton,mSwitchButton.getWidth()-mSlideButton.getWidth(),0,mPaint);
                }else{
                    Log.d("开关","关着的");
                    canvas.drawBitmap(mSlideButton,0,0,mPaint);
                }
                break;

            default:
                break;
        }

    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {

        switch (event.getAction()){
            case MotionEvent.ACTION_DOWN:
                mDistance = event.getX();
                Log.d("DOWN","按下");
                buttonState = STATE_DOWN;
                invalidate();
                break;

            case MotionEvent.ACTION_MOVE:
                buttonState = STATE_MOVE;
                mDistance = event.getX();
                Log.d("MOVE","移动");
                invalidate();
                break;

            case MotionEvent.ACTION_UP:
                mDistance = event.getX();
                buttonState = STATE_UP;
                Log.d("UP","起开");
                if (mDistance >= mSwitchButton.getWidth() / 2f){
                    isOpened = true;
                }else {
                    isOpened = false;
                }
                if (mListener != null){
                    mListener.onSwitchChanged(isOpened);
                }
                invalidate();
                break;
            default:
                break;
        }

        return true;
    }

    public void setOnSwitchListener(onSwitchListener listener){
        this.mListener = listener;
    }

    public interface onSwitchListener{
        void onSwitchChanged(boolean isOpened);
    }
}

DemoActivity：

package com.lian.switchtogglebutton;

import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import android.widget.Toast;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        SwitchButtonView switchButtonView = (SwitchButtonView) findViewById(R.id.switchbutton);
        switchButtonView.setOnSwitchListener(new SwitchButtonView.onSwitchListener() {
            @Override
            public void onSwitchChanged(boolean isOpened) {
                if (isOpened) {
                    Toast.makeText(MainActivity.this, "打开", Toast.LENGTH_SHORT).show();
                }else {
                    Toast.makeText(MainActivity.this, "关闭", Toast.LENGTH_SHORT).show();
                }
            }
        });
    }
}

布局：

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingBottom="@dimen/activity_vertical_margin"
    android:paddingLeft="@dimen/activity_horizontal_margin"
    android:paddingRight="@dimen/activity_horizontal_margin"
    android:paddingTop="@dimen/activity_vertical_margin"
    tools:context="com.lian.switchtogglebutton.MainActivity">

    <com.lian.switchtogglebutton.SwitchButtonView
        android:id="@+id/switchbutton"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        />
</RelativeLayout>
