导语：iOS 11 为整个生态系统的 UI 元素带来了一种更加大胆、动态的新风格。 本文介绍iOS11中在UI方面做了哪些更新，有些更新可以为用户提供更加完美的体验，但也有的可能会给目前的APP带来异常bug

前言

前几天发现在做的APP在 iOS11 系统上动画有异常，在其他系统的设备上都是正常的，动画的操作是观察tableView的contentOffset变化后执行的，异常动画发生在tableView reloadData之后，也就是说tableView reloadData之后，tableView的contentOffset发生了几次变化。查了下资料发现原因是 iOS11 中默认开启了Self-Sizing，在WWDC 2017 session204 Updating Your App for iOS 11 中有介绍，因此研究了下这个session，本文作为一个总结，下文的第三部分会有对上述的动画异常的原因分析及解决方式。

本文内容包括：集成了搜索的大标题栏、横向选项卡栏、Margins 和 Insets以及 UIScrollView和UITableView 的更新和功能更强大的滑动操作。

一. 在UIKit’s Bars中加入的新功能

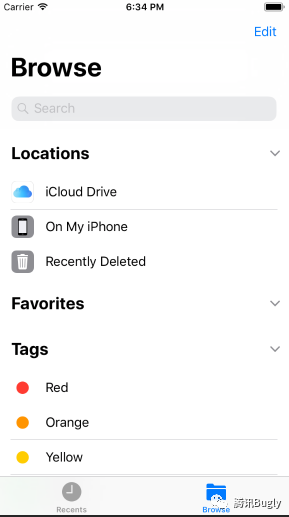

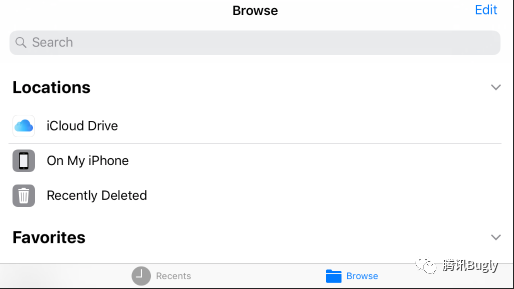

WWDC通过iOS新增的文件管理App：Files开始介绍，在Files这个APP中能够看到iOS11中UIKit’s Bars的一些新特性：在浏览功能上的大标题视图（向上滑动后标题会回到原来的UI效果）、横屏状态下tab上的文字和icon会变为左右排列。我用iOS11的模拟器体验了一下Files这个APP的竖屏和横屏，如下图所示：

（command+向左的箭头让模拟器横屏）

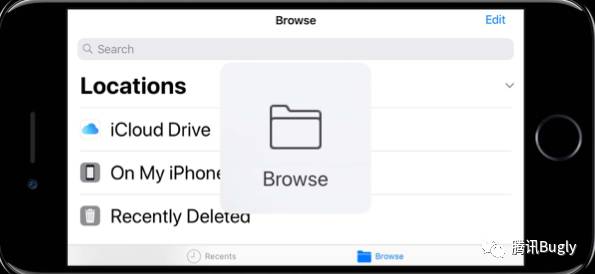

横屏时，在iPhone上，tab上的图标较小，tab bar较小，这样垂直空间可多放置内容。如果有人看不清楚tab bar上的图标或文字，可以通过长按tab bar上的任意item，会将该item显示在HUD上，这样可以清楚的看清icon和text。对tool bar 和 navigation bar同理，长按item也会放大显示。如下图显示：

UIBarItem

UIBarItem是UI tab bar item和UI bar button item的父类，要想实现上面介绍的效果，只需要为UIBarItem 设置landscapeImagePhone属性，在storyboard中也支持这个设置，对于HUD的image需要设置另一个iOS11新增的属性：largeContentSizeImage，关于这部分更详细的讨论，可以参考 WWDC2017 Session 215：What’s New in Accessibility

控制大标题的显示

在UI navigation bar中新增了一个BOOL属性prefersLargeTitles,将该属性设置为ture，navigation bar就会在整个APP中显示大标题，如果想要在控制不同页面大标题的显示，可以通过设置当前页面的navigationItem的largeTitleDisplayMode属性；

typedef NS_ENUM(NSInteger, UINavigationItemLargeTitleDisplayMode) {
  /// 自动模式依赖上一个 item 的特性
  UINavigationItemLargeTitleDisplayModeAutomatic,
  /// 针对当前 item 总是启用大标题特性
  UINavigationItemLargeTitleDisplayModeAlways,
  /// Never
  UINavigationItemLargeTitleDisplayModeNever,
}

Navigation 集成 UISearchController

把你的UISearchController赋值给navigationItem，就可以实现将UISearchController集成到Navigation。

navigationItem.searchController  //iOS 11 新增属性
navigationItem.hidesSearchBarWhenScrolling //决定滑动的时候是否隐藏搜索框；iOS 11 新增属性

UINavigationController和滚动交互

滚动的时候，以下交互操作都是由UINavigationController负责调动的：

1. UIsearchController搜索框效果更新

2. 大标题效果的控制

3. Rubber banding效果 //当你开始往下拉，大标题会变大来回应那个滚轮

所以，如果你使用navigation bar，组装push和pop体验，你不会得到searchController的集成、大标题的控制更新和Rubber banding效果，因为这些都是由UINavigationController控制的。

UIToolbar and UINavigationBar— Layout

在 iOS 11 中，当苹果进行所有这些新特性时，也进行了其他的优化，针对 UIToolbar 和 UINavigaBar 做了新的自动布局扩展支持，自定义的bar button items、自定义的title都可以通过layout来表示尺寸。 需要注意的是，你的constraints需要在view内部设置，所以如果你有一个自定义的标题视图，你需要确保任何约束只依赖于标题视图及其任何子视图。当你使用自动布局，系统假设你知道你在做什么。

Avoiding Zero-Sized Custom Views

自定义视图的size为0是因为你有一些模糊的约束布局。要避免视图尺寸为0，可以从以下方面做：

• UINavigationBar 和 UIToolbar 提供位置

• 开发者则必须提供视图的size，有三种方式：

• 对宽度和高度的约束；

• 实现 intrinsicContentSize；

• 通过约束关联你的子视图；

二. 管理margins 和 insets

layout margins

基于约束的Auto Layout，使我们搭建能够动态响应内部和外部变化的用户界面。Auto Layout为每一个view都定义了margin。margin指的是控件显示内容部分的边缘和控件边缘的距离。 可以用layoutMargins或者layoutMarginsGuide属性获得view的margin,margin是视图内部的一部分。layoutMargins允许获取或者设置UIEdgeInsets结构的margin。layoutMarginsGuide则获取到只读的UILayoutGuide对象。

在iOS11新增了一个属性：directional layout margins，该属性是NSDirectionalEdgeInsets结构体类型的属性：

typedef struct NSDirectionalEdgeInsets {
    CGFloat top, leading, bottom, trailing;
} NSDirectionalEdgeInsets API_AVAILABLE(ios(11.0),tvos(11.0),watchos(4.0));

layoutMargins是UIEdgeInsets结构体类型的属性：

typedef struct UIEdgeInsets {
  CGFloat top, left, bottom, right;
} UIEdgeInsets;

从上面两种结构体的对比可以看出，NSDirectionalEdgeInsets 属性用leading 和 trailing 取代了之前的 left 和 right。

directional layout margins属性的说明如下：

directionalLayoutMargins.leading is used on the left when the user interface direction is LTR and on the right for RTL.

Vice versa for directionalLayoutMargins.trailing.

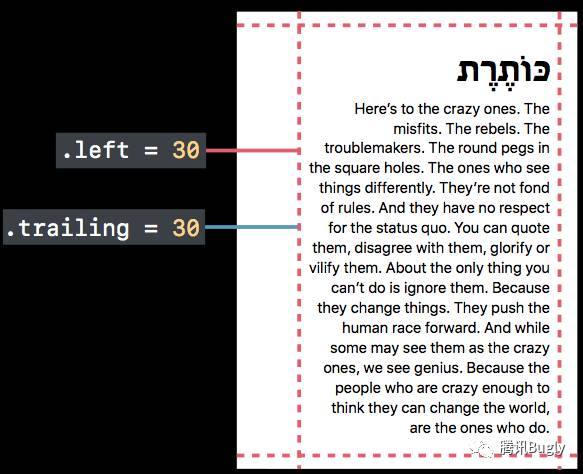

例子：当你设置了trailing = 30；当在一个right to left 语言下trailing的值会被设置在view的左边，可以通过layout margins的left属性读出该值。如下图所示：

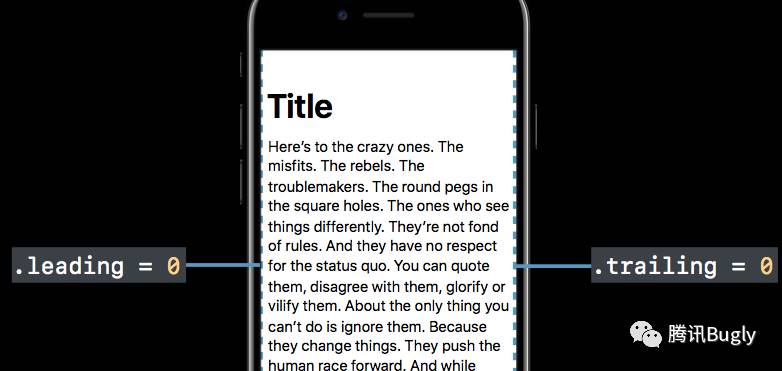

还有其他一些更新。自从引入layout margins，当将一个view添加到viewController时，viewController会修复view的layoutMargins为UIKit定义的一个值，这些调整对外是封闭的。从iOS11开始，这些不再是一个固定的值，它们实际是最小值，你可以改变你的view的layoutMargins为任意一个更大的值。而且，viewController新增了一个属性：viewRespectsSystemMinimumLayoutMargins，如果你设置该属性为”false”，你就可以改变你的layout margins为任意你想设置的值，包括0，如下图所示：

安全区域（Safe Area）

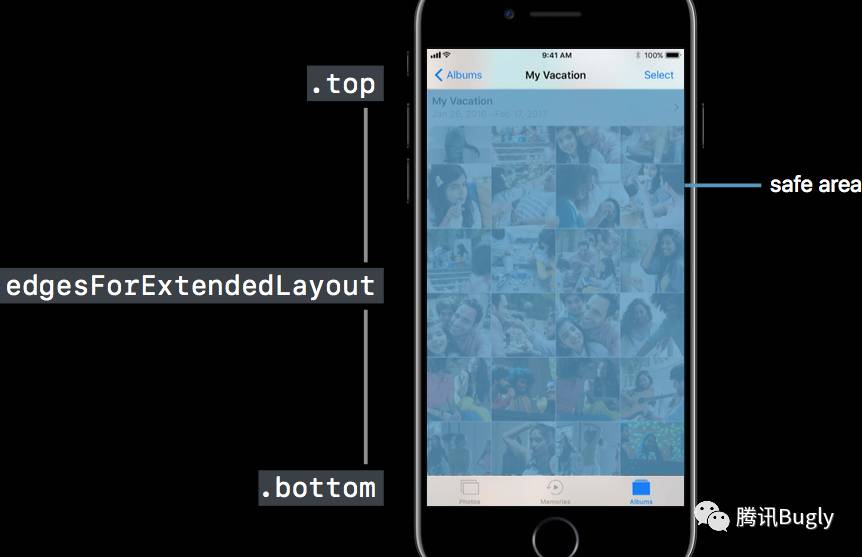

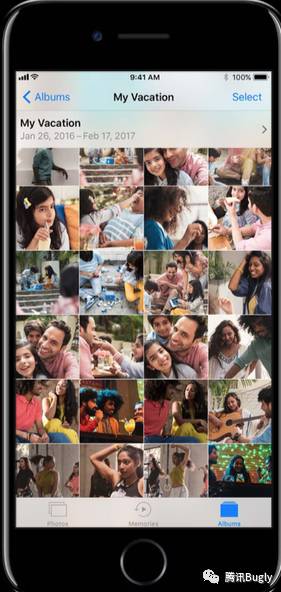

如图：照片应用程序

从iOS 7以来，我们在整个操作系统中都有这些半透明的bars，苹果鼓励我们通过这些bars绘制内容，我们是通过viewController 的edgesForExtendedLayout属性来做这些的。

iOS 7 开始，在 UIViewController中引入的 topLayoutGuide和 bottomLayoutGuide 在 iOS 11 中被废弃了，取而代之的就是safeArea的概念，safeArea是描述你的视图部分不被任何内容遮挡的方法。 它提供两种方式：safeAreaInsets或safeAreaLayoutGuide来提供给你safeArea的参照值，即 insets 或者 layout guide。 safeArea区域如下图所示：

如果有一个自定义的viewController，你可能要添加你自己的bars，增加safeAreaInsets的值，可以通过一个新的属性：addtionalSafeAreaInsets来改变safeAreaInsets的值，当你的viewController改变了它的safeAreaInsets值时，有两种方式获取到回调：

UIView.safeAreaInsetsDidChange()
UIViewController.viewSafeAreaInsetsDidChange()

三. UIScrollView and UITableView的新特性

Scroll Views

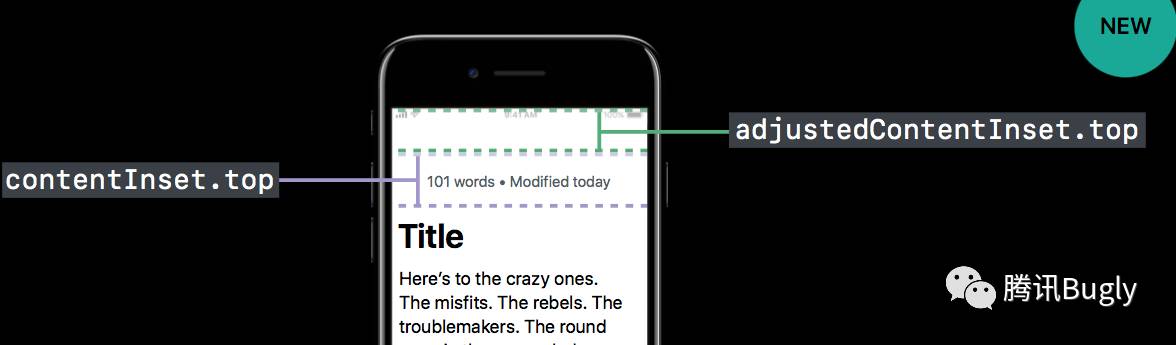

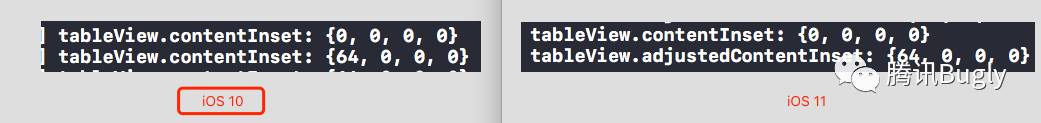

如果有一些文本位于UI滚动视图的内部，并包含在导航控制器中，现在一般navigationContollers会传入一个contentInset给其最顶层的viewController的scrollView，在iOS11中进行了一个很大的改变，不再通过scrollView的contentInset属性了，而是新增了一个属性：adjustedContentInset，下面的两张图的对比能够表示adjustContentInset表示的区域：

新增的contentInsetAdjustmentBehavior属性用来配置adjustedContentInset的行为，该结构体有以下几种类型：

typedef NS_ENUM(NSInteger, UIScrollViewContentInsetAdjustmentBehavior) {
    UIScrollViewContentInsetAdjustmentAutomatic,
    UIScrollViewContentInsetAdjustmentScrollableAxes,
    UIScrollViewContentInsetAdjustmentNever,
    UIScrollViewContentInsetAdjustmentAlways,
}
@property(nonatomic) UIScrollViewContentInsetAdjustmentBehavior contentInsetAdjustmentBehavior;
@property(nonatomic, readonly) UIEdgeInsets adjustedContentInset；
//adjustedContentInset值被改变的delegate
- (void)adjustedContentInsetDidChange;
- (void)scrollViewDidChangeAdjustedContentInset:(UIScrollView *)scrollView;

Table Views ：在iOS 11中默认启用Self-Sizing

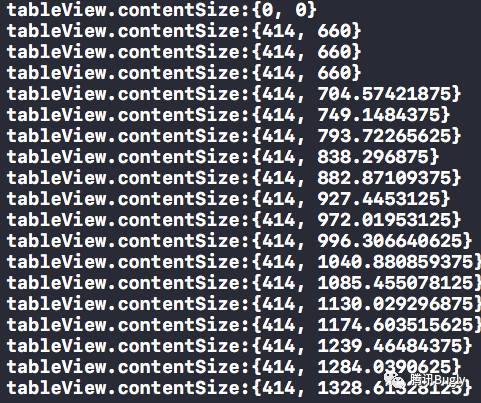

这个应该是UITableView最大的改变。我们知道在iOS8引入Self-Sizing 之后，我们可以通过实现estimatedRowHeight相关的属性来展示动态的内容，实现了estimatedRowHeight属性后，得到的初始contenSize是个估算值，是通过estimatedRowHeight x cell的个数得到的，并不是最终的contenSize，tableView就不会一次性计算所有的cell的高度了，只会计算当前屏幕能够显示的cell个数再加上几个，滑动时，tableView不停地得到新的cell，更新自己的contenSize，在滑到最后的时候，会得到正确的contenSize。在测试Demo中，创建tableView到显示出来的过程中，contentSize的计算过程如下图:

Self-Sizing在iOS11下是默认开启的，Headers, footers, and cells都默认开启Self-Sizing，所有estimated 高度默认值从iOS11之前的 0 改变为UITableViewAutomaticDimension：

@property (nonatomic) CGFloat estimatedRowHeight NS_AVAILABLE_IOS(7_0); // default is UITableViewAutomaticDimension, set to 0 to disable

如果目前项目中没有使用estimateRowHeight属性，在iOS11的环境下就要注意了，因为开启Self-Sizing之后，tableView是使用estimateRowHeight属性的，这样就会造成contentSize和contentOffset值的变化，如果是有动画是观察这两个属性的变化进行的，就会造成动画的异常，因为在估算行高机制下，contentSize的值是一点点地变化更新的，所有cell显示完后才是最终的contentSize值。因为不会缓存正确的行高，tableView reloadData的时候，会重新计算contentSize，就有可能会引起contentOffset的变化。

iOS11下不想使用Self-Sizing的话，可以通过以下方式关闭：（前言中提到的问题也是通过这种方式解决的）

self.tableView.estimatedRowHeight = 0;
self.tableView.estimatedSectionHeaderHeight = 0;
self.tableView.estimatedSectionFooterHeight = 0;

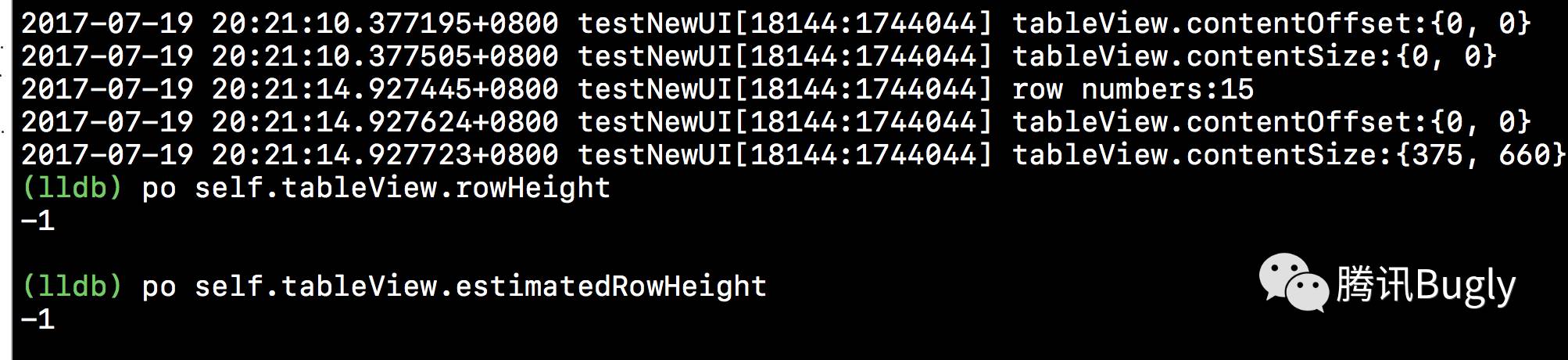

iOS11下，如果没有设置estimateRowHeight的值，也没有设置rowHeight的值，那contentSize计算初始值是 44 x cell的个数，如下图：rowHeight和estimateRowHeight都是默认值UITableViewAutomaticDimension 而rowNum = 15；则初始contentSize = 44  15 = 660；

Table Views：separatorInset 扩展

iOS 7 引入separatorInset属性，用以设置 cell 的分割线边距，在 iOS 11 中对其进行了扩展。可以通过新增的UITableViewSeparatorInsetReference枚举类型的separatorInsetReference属性来设置separatorInset属性的参照值。

typedef NS_ENUM(NSInteger, UITableViewSeparatorInsetReference) {
UITableViewSeparatorInsetFromCellEdges,   //默认值，表示separatorInset是从cell的边缘的偏移量
UITableViewSeparatorInsetFromAutomaticInsets  //表示separatorInset属性值是从一个insets的偏移量
}

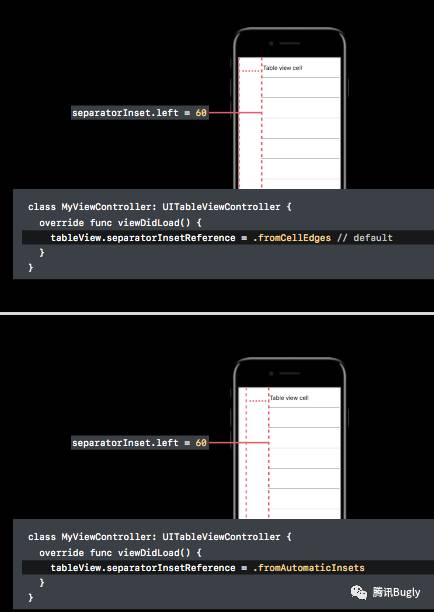

下图清晰的展示了这两种参照值的区别：

Table Views 和 Safe Area

有以下几点需要注意：

• separatorInset 被自动地关联到 safe area insets，因此，默认情况下，表视图的整个内容避免了其根视图控制器的安全区域的插入。

• UITableviewCell 和 UITableViewHeaderFooterView的 content view 在安全区域内；因此你应该始终在 content view 中使用add-subviews操作。

• 所有的 headers 和 footers 都应该使用UITableViewHeaderFooterView，包括 table headers 和 footers、section headers 和 footers。

滑动操作（Swipe Actions）

在iOS8之后，苹果官方增加了UITableVIew的右滑操作接口，即新增了一个代理方法(tableView: editActionsForRowAtIndexPath:)和一个类(UITableViewRowAction)，代理方法返回的是一个数组，我们可以在这个代理方法中定义所需要的操作按钮(删除、置顶等)，这些按钮的类就是UITableViewRowAction。这个类只能定义按钮的显示文字、背景色、和按钮事件。并且返回数组的第一个元素在UITableViewCell的最右侧显示，最后一个元素在最左侧显示。从iOS 11开始有了一些改变，首先是可以给这些按钮添加图片了，然后是如果实现了以下两个iOS 11新增的代理方法，将会取代(tableView: editActionsForRowAtIndexPath:)代理方法：

// Swipe actions
// These methods supersede -editActionsForRowAtIndexPath: if implemented
- (nullable UISwipeActionsConfiguration *)tableView:(UITableView *)tableView leadingSwipeActionsConfigurationForRowAtIndexPath:(NSIndexPath *)indexPath
- (nullable UISwipeActionsConfiguration *)tableView:(UITableView *)tableView trailingSwipeActionsConfigurationForRowAtIndexPath:(NSIndexPath *)indexPath

这两个代理方法返回的是UISwipeActionsConfiguration类型的对象，创建该对象及赋值可看下面的代码片段：

- ( UISwipeActionsConfiguration *)tableView:(UITableView *)tableView trailingSwipeActionsConfigurationForRowAtIndexPath:(NSIndexPath *)indexPath {
    //删除
    UIContextualAction *deleteRowAction = [UIContextualAction contextualActionWithStyle:UIContextualActionStyleDestructive title:@"delete" handler:^(UIContextualAction * _Nonnull action, __kindof UIView * _Nonnull sourceView, void (^ _Nonnull completionHandler)(BOOL)) {
        [self.titleArr removeObjectAtIndex:indexPath.row];
        completionHandler (YES);
    }];
    deleteRowAction.image = [UIImage imageNamed:@"icon_del"];
    deleteRowAction.backgroundColor = [UIColor blueColor];

    UISwipeActionsConfiguration *config = [UISwipeActionsConfiguration configurationWithActions:
    @[deleteRowAction]];
    return config;
}

创建UIContextualAction对象时，UIContextualActionStyle有两种类型，如果是置顶、已读等按钮就使用UIContextualActionStyleNormal类型，delete操作按钮可使用UIContextualActionStyleDestructive类型，当使用该类型时，如果是右滑操作，一直向右滑动某个cell，会直接执行删除操作，不用再点击删除按钮，这也是一个好玩的更新。

typedef NS_ENUM(NSInteger, UIContextualActionStyle) {
    UIContextualActionStyleNormal,
    UIContextualActionStyleDestructive
} NS_SWIFT_NAME(UIContextualAction.Style)

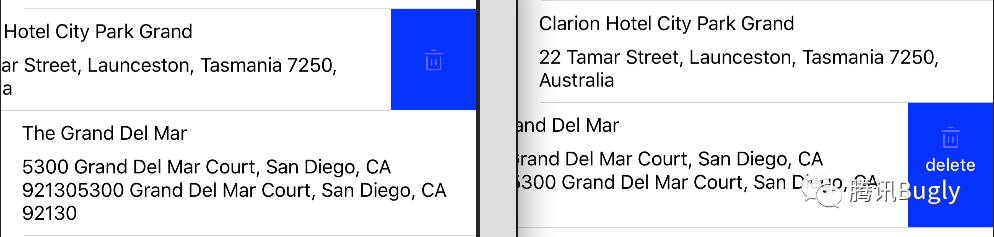

滑动操作这里还有一个需要注意的是，当cell高度较小时，会只显示image，不显示title，当cell高度够大时，会同时显示image和title。我写demo测试的时候，因为每个cell的高度都较小，所以只显示image，然后我增加cell的高度后，就可以同时显示image和title了。见下图对比：

总结

大概介绍了iOS 11的UI方面的一些更新，大部分内容都用代码测试过了，有些更新确实是很实用，可以适配下iOS 11，有的更新可能会给现有APP造成bug，所以学习下这些内容还是很有必要的。
