[置顶] 从零制作文件系统到JZ2440,使其支持telnet , ftp 和tftp
转自:http://mp.weixin.qq.com/s?__biz=MzAxNTAyOTczMw==&mid=2649328515&idx=1&sn=5849fba4b44ec28a15217edaf629bc34&chksm=83976f09b4e0e61ff356124dd8a4befd126d213f15a769afc067db2aa3391e452fd8a5b65b1f&mpshare=1&scene=23&srcid=0612S5eJpICGarjpiL39WbUo#rd
该教程参考了<<嵌入式Linux应用开发完全手册>>构建文件系统章节和<<jz2440v2_v3开发板(4.3寸LCD)使用手册>>编译内核章节,篇幅较长,建议转发收藏观看。
开发板:JZ2440
主机linux:Ubuntu 9.10(资料光盘配的那个)
内核:Linux 2.6.22.6
交叉编译器:arm-linux-gcc 3.4.5(也可以用毕业班4.3.2编译器,不过笔者没找对lib,失败了,先不深究)
busybox:busybox-1.21.0.tar.bz2
(本想用韦老师视频用的busybox -1.17.0,后来发现其不支持ftp和tftp,遂放弃)
1,下载busybox 1.21.0: https://busybox.net/downloads/
2,借助filezilla把文件上传到ubuntu
3,解压busybox
$tar
jxf busybox-1.21.0.tar.bz2$cd
busybox-1.21.0/
先添加比较好用的tab工具(默认已经添加):
$ make menuconfig
BusyboxSettings --->
Busybox Library Tuning --->
[*] Tab completion
4, 编译和安装busybox
编译前先修改busybox根目录的Makefile,使用交叉编译器:
ARCH ?= $(SUBARCH)
CROSS_COMPILE ?=
改为:
ARCH ?= arm
CROSS_COMPILE ?= arm-linux-
$ make
出现错误:
解决方法:
配置busybox去掉 ionice 选项
$ makemeunconfig
选择下面的菜单:
Miscellaneous Utilities --->
[ *]ionice
按空格去掉这个选项。改成下面这样。
[ ]ionice
保存退出

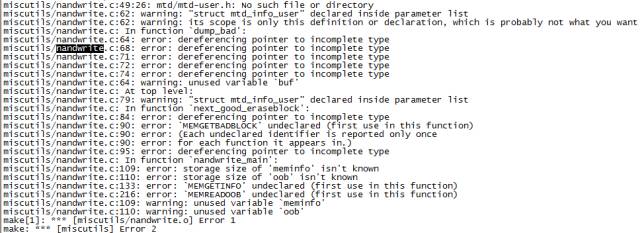

继续make出现错误:
方法同上,将nandwrite,nanddump选项去掉。

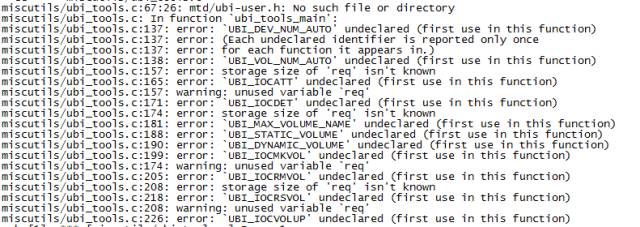

继续make又出现错误:
方法同上,将ubi开头的选项都去掉

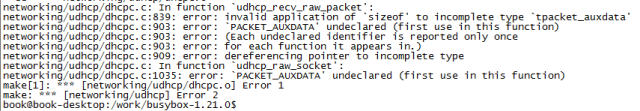

继续make,又出现错误:
方法同上:
Networking Utilities --->
[*] udhcp server (udhcpd)
改为:
[] udhcp server (udhcpd)
终于make成功
最后执行“make CONFIG_PREFIX=DIR install”将busybox安装到DIR指定的目录下。
$ make CONFIG_PREFIX = /work/busybox-1.21.0/rootfs install
一切完成后将在/work/busybox-1.21.0/rootfs 生成如下文件、目录:
drwxr-xr-x 2 book book 40962017-05-28 04:59 bin
lrwxrwxrwx 1 book book 11 2017-05-28 04:59 linuxrc ->bin/busybox
drwxr-xr-x 2 book book 40962017-05-28 04:59 sbin
drwxr-xr-x 4 book book 40962017-05-28 04:59 usr
5.安装glibc库
在开发板上只需要加载器和动态库,假设要构建的根文件系统目录为/work/busybox-1.21.0/rootfs,如下操作即可:
$ cd /work/busybox-1.21.0/rootfs
$ mkdir lib
$ cd /usr/local/arm/4.3.2/arm-none-linux-gnueabi/libc/lib
$ cp*.so* –d /work/busybox-1.21.0/rootfs/lib
6.构建etc目录
① 创建etc/inittab文件
$ cd /work/busybox-1.21.0/rootfs
$ mkdir etc
$ cd etc
$ touch inittab
$ sudo chmod 777 inittab
$ vi inittab,内容为:
#/etc/inittab
::sysinit:/etc/init.d/rcS
ttySAC0::askfirst:-/bin/sh
::ctrlaltdel:/sbin/reboot
::shutdown:/bin/umount -a –r
②创建etc/init.d/rcS文件:
$mkdir init.d
$cd init.d
$touch rcS
$sudo chmod 777 rcS
$ vi rcS, 内容为:
mount -a
mkdir /dev/pts
mount-t devpts devpts /dev/pts
echo/sbin/mdev > /proc/sys/kernel/hotplug
ifconfig eth0 192.168.1.100
mdev -s
③ 创建etc/fstab文件
$cd ..
$touch fstab
$sudo chmod 777 fstab
$vi fstab, 内容为:
# device mount-point type options dump fsck order
proc /proc proc defaults 0 0
tmpfs /tmp tmpfs defaults 0 0
sysfs /sys sysfs defaults 0 0
tmpfs /dev tmpfs defaults 0 0
④ 构建dev目录
$ mkdir –p /work/busybox-1.21.0/rootfs/dev
$ cd /work/busybox-1.21.0/rootfs/dev
$ sudo mknod console c 5 1
$ sudo mknod null c 1 3
$ sudo mknod ttySAC0 c 204 64
$ sudo mknod mtdblock0 b 31 0
$ sudo mknod mtdblock1 b 31 1
$ sudo mknod mtdblock2 b 31 2
⑤ 构建其他目录
其他目录可以是空目录,比如proc、mnt、tmp、sys、root等,如下创建:
$ cd /work/busybox-1.21.0/rootfs
$mkdir proc mnt tmp sys root
⑥ 启动板子必须要有内核,我们先编译uImage
上传linux 2.6.22.6到ubuntu,解压打补丁编译:
$ tar xjf linux-2.6.22.6.tar.bz2
$ cd linux-2.6.22.6
$ patch -p1 < ../linux-2.6.22.6_jz2440.patch
$ mv ../4.3寸LCD_mach-smdk2440.carch/arm/mach-s3c2440/mach-smdk2440.c // 替换4.3寸LCD驱动
$ cp config_ok .config
$ make uImage
⑦ 进入uboot,tftp下载uImage到jz2440,并烧写
先设置网络
set gatewayip 192.168.1.1 //设置网关
set netmask 255.255.255.0 //设置子网掩码
set ipaddr 192.168.1.111 //设置uboot阶段的开发板ip
set serverip 192.168.1.170 //设置服务器ip
ping 192.168.1.17
通了
tftp 30000000 uImage //必须先PING通windows
nand erase kernel
nand write.jffs2 30000000 kernel
设置boot命令用到的bootcmd
set bootcmd nand read.jffs2 0x30007FC0 kernel; bootm 0x30007FC0
save
⑧ NFS启动jz2440 //把文件系统先放到NFS目录上测试
a.先设置nfs目录:
sudo vi /etc/exports
追加一行:/work/busybox-1.21.0/rootfs *(rw,sync,no_root_squash)
b. 设置bootargs
set bootargs noinitrd root=/dev/nfs nfsroot=192.168.1.199:/work/busybox-1.21.0/rootfs ip=192.168.1.100:192.168.1.199:192.168.1.255:255.255.255.0::eth0 init=/linuxrc
console=ttySAC0,115200save
说明:
192.168.1.100是linux系统起来后的开发板ip
192.168.1.199是作为NFS服务器的ubuntu ip
192.168.1.255是ubuntu 网关
/work/busybox-1.21.0/rootfs是ubuntu /etc/exports设置的nfs目录
255.255.255.0是ubuntu子网掩码

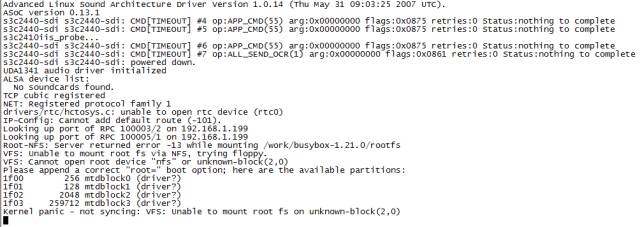

boot卡在
解决方法:
先在ubuntu上测试NFS
sudo mount -t nfs -o nolock 192.168.1.199: /work/busybox-1.21.0/rootfs/mnt
出现错误:
解决方法:
把所有读写这个NFS文件的进程都kill掉
sudo fuser -k /mnt
挂载成功:
重启开发板启动成功:
7. 在etc目录下增加passwd、group
$ cd /work/busybox-1.21.0/rootfs/etc
$ touch passwd
$ touch group
$ sudo chmod 777passwd
$ sudo chmod 777 group
$ vi passwd ,内容为:
root:x:0:0:root:/root:/bin/sh
$ vi group,内容为:
root:x:0:
若一个用户没有密码,它在linux系统中就是不存在的用户,无法用这个用户登录。现在已经使用NFS启动成功,顺便设置一下root用户密码(本操作在开发板上完成)
添加终端登录用户验证功能
笔者设的root密码是123456
8. 添加telnetd功能
busybox默认已经支持telnetd和telnet,开发板只要启动telnet服务
#telnetd

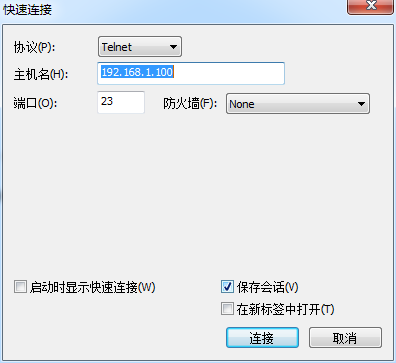

securecrt快速连接选择Telnet协议、主机名、端口:

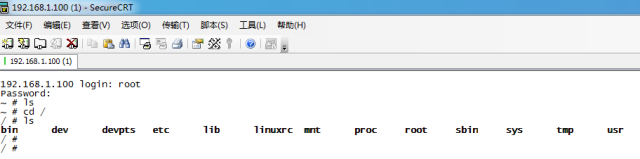

输入用户名root,密码123456即可登录开发板:
酷毙了有木有?!
9. 添加ftp功能
制作文件系统时新建/etc/inetd.conf
cd /work/busybox-1.21.0/rootfs/etc
$touch inetd.conf
$chmod 777 inetd.conf
$vi
inetd.conf,内容如下
21 stream tcpnowait root ftpd ftpd -w /
开发板开启ftpd
$inetd

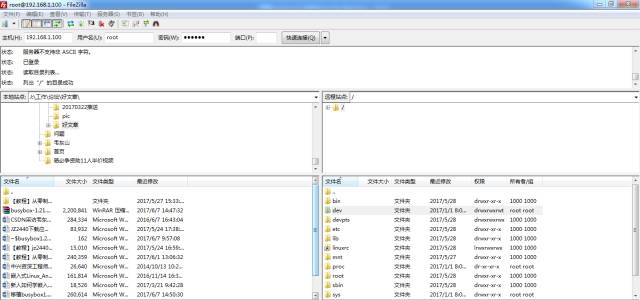

便可以用filezilla输入主机用户名密码端口(默认21),开发板window之间互传文件了
10. 添加tftp功能
跟ftp类似,也是把配置信息写入脚本。
$vi inetd.conf,追加一行:
69 dgram udpnowait root /usr/sbin/tftpd tftpd -l
测试tftp
window打开tftpd32(资料光盘有此软件),选择Tftp Client,如图输入Host ,Port和Local File(笔者的是tftp软件所在目录)
开发板执行tftp -g -r 1.docx 192.168.1.170 把window Local File下的1.docx文件
传到开发板:

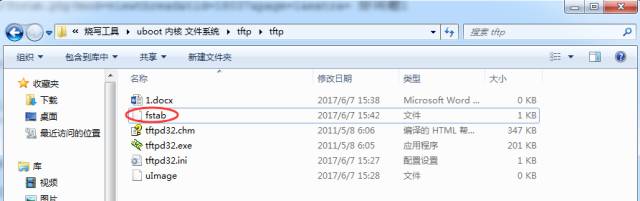

当然也可以把开发板上的文件上传到windows,如图把开发板etc目录下的fstab文件上传到
window Local File目录
至此,该文件系统已经支持telnet ftp tftp,再用NFS启动一下,确保没问题后再烧到开发板
//当然也可以一直用NFS,文件系统不烧进开发板。
烧到开发板步骤如下:
1.把毕业班的yaffs2源码上传到ubuntu解压后,进入utils目录
$ cd Development_util_ok/
$ cd yaffs2/
$ cd utils/
$ make
$ sudo cp mkyaffsimage /usr/local/bin
$ cd /work/busybox-1.21.0/
$ mkyaffs2image rootfs 20170607.yaffs2
2. 把20170607.yaffs2 拷贝到window tftp软件所在目录,设置bootargs:
setenv bootargs 'root=/dev/mtdblock3 noinitrd init=/linuxrc console=ttySAC0,115200 '
save
3.下载文件系统 //前提是开发板能PING window
$ tftp 30000000 20170607.yaffs2
$ nand erase root
$ nand write.yaffs 30000000 0x00260000 $(filesize)
4. 启动Linux
$ boot
只要开发板启动并做了相关设置后,便可以使用telnet ftp tftp了。
完毕。
