TCP的三次握手和四次挥手图解

 1. TCP建立连接的三次握手

（1）第一次握手：Client将标志位SYN置为1，随机产生一个值seq=J，并将该数据包发送给Server，Client进入SYN_SENT状态，等待Server确认。

（2）第二次握手：Server收到数据包后由标志位SYN=1知道Client请求建立连接，Server将标志位SYN和ACK都置为1，ack=J+1，随机产生一个值seq=K，并将该数据包发送给Client以确认连接请求，Server进入SYN_RCVD状态。

（3）第三次握手：Client收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给Server，Server检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，Client和Server进入ESTABLISHED状态，完成三次握手，随后Client与Server之间可以开始传输数据了。

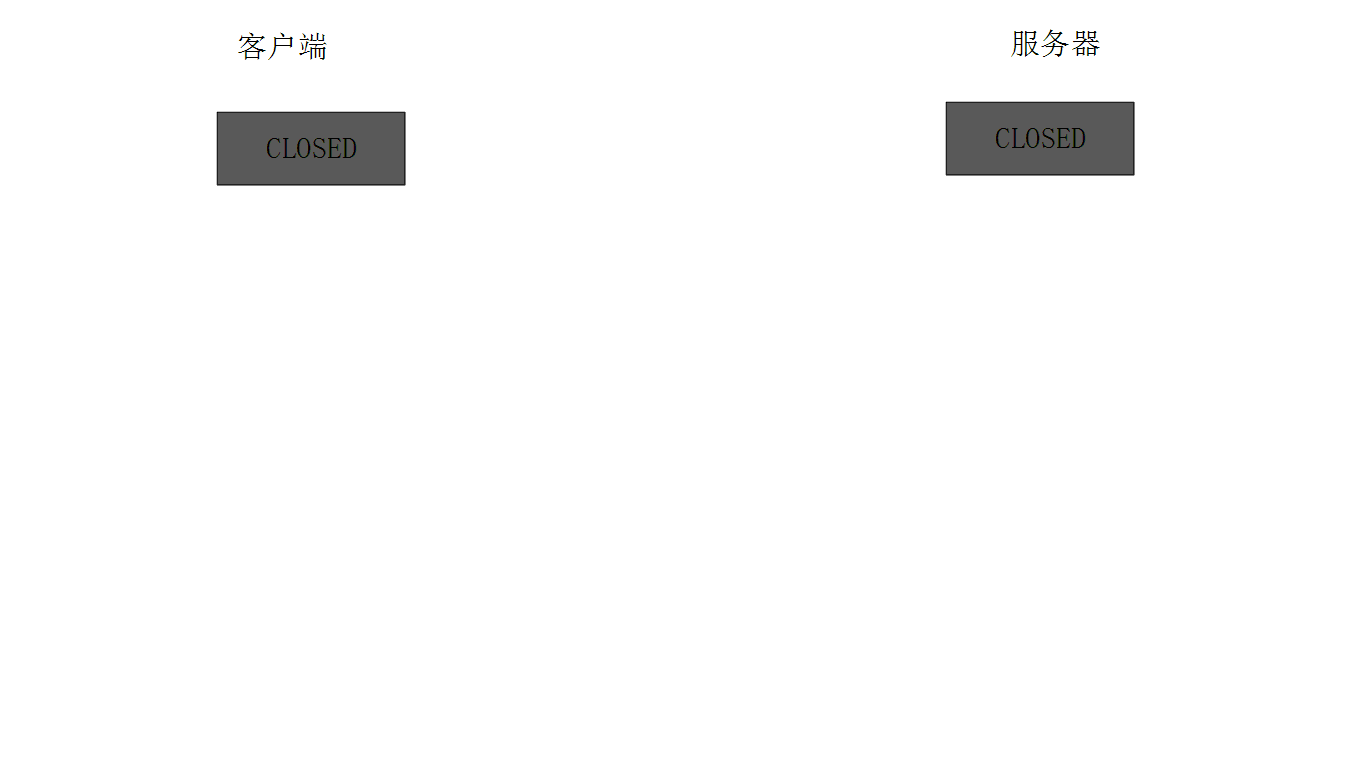

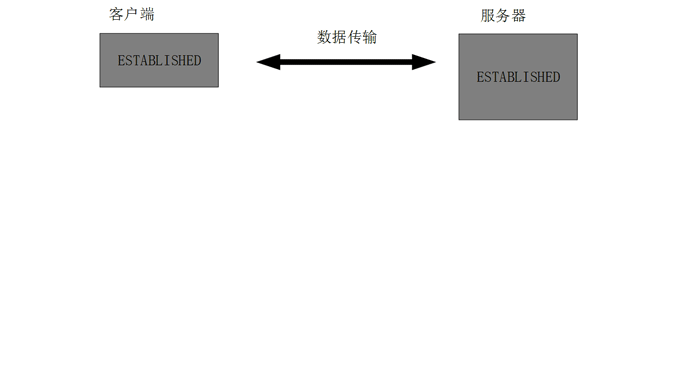

过程如下图所示：

2. TCP断开连接的四次挥手

第一次挥手：主机1（可以是客户端，也可以是服务器端），设置Sequence Number和Acknowledgment Number，向主机2发送一个FIN报文段；此时，主机1进入FIN_WAIT_1状态；这表示主机1没有数据要发送给主机2了；

第二次挥手：主机2收到了主机1发送的FIN报文段，向主机1回一个ACK报文段，Acknowledgment Number为Sequence Number加1；主机1进入FIN_WAIT_2状态；主机2告诉主机1，我也没有数据要发送了，可以进行关闭连接了；

第三次挥手：主机2向主机1发送FIN报文段，请求关闭连接，同时主机2进入CLOSE_WAIT状态；

第四次挥手：主机1收到主机2发送的FIN报文段，向主机2发送ACK报文段，然后主机1进入TIME_WAIT状态；主机2收到主机1的ACK报文段以后，就关闭连接；此时，主机1等待2MSL后依然没有收到回复，则证明Server端已正常关闭，那好，主机1也可以关闭连接了。

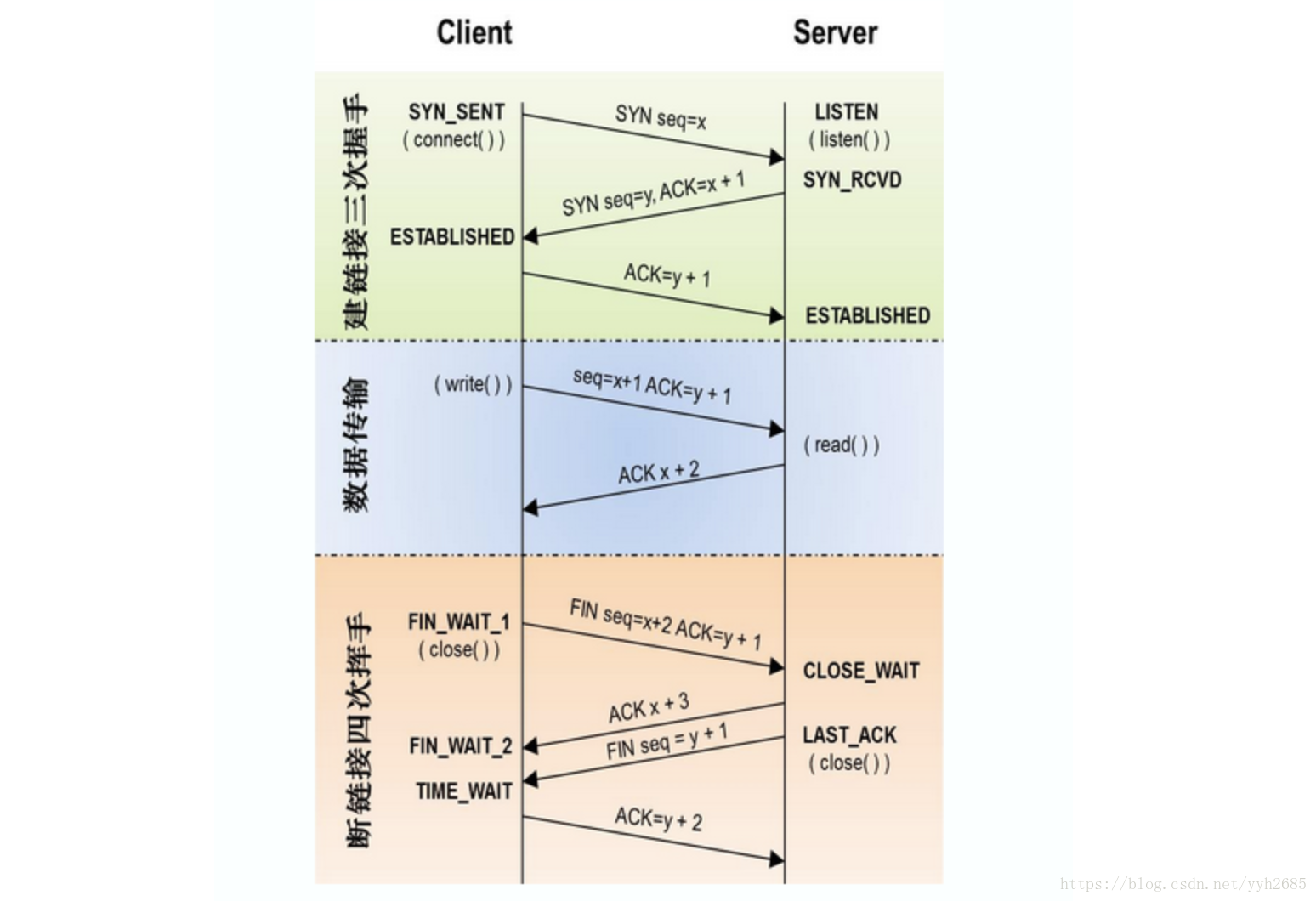

三次握手、四次挥手完整图：

问题

1.为什么TIME_WAIT状态需要经过2MSL(最大报文段生存时间)才能返回到CLOSE状态？

MSL是Maximum Segment Lifetime英文的缩写，中文可以译为“报文最大生存时间”，他是任何报文在网络上存在的最长时间，超过这个时间报文将被丢弃。2MSL 即是2倍的“报文最大最大生存时间“

虽然按道理，四个报文都发送完毕，我们可以直接进入CLOSE状态了，但是我们必须假象网络是不可靠的，有可以最后一个ACK丢失。所以TIME_WAIT状态就是用来重发可能丢失的ACK报文。

2.client发送完最后一个ack之后，进入time_wait状态，但是他怎么知道server有没有收到这个ack呢？莫非sever也要等待一段时间，如果收到了这个ack就close，如果没有收到就再发一个fin给client？这么说server最后也有一个time_wait哦？

因为网络原因，主动关闭的一方发送的这个ACK包很可能延迟，从而触发被动连接一方重传FIN包。极端情况下，这一去一回，就是两倍的MSL时长。如果主动关闭的一方跳过TIME_WAIT直接进入CLOSED，或者在TIME_WAIT停留的时长不足两倍的MSL，那么当被动关闭的一方早先发出的延迟包到达后，就可能出现类似下面的问题：1.旧的TCP连接已经不存在了，系统此时只能返回RST包2.新的TCP连接被建立起来了，延迟包可能干扰新的连接，这就是为什么time_wait需要等待2MSL时长的原因。
