2.1 使用ARDUINO控制MC20打电话
需要准备的硬件
- MC20开发板 1个
https://item.taobao.com/item.htm?id=562661881042 - GSM/GPRS天线 1根
https://item.taobao.com/item.htm?id=531979567261 - IPEX接口转SMA接口转接线 1根
https://item.taobao.com/item.htm?id=531979903836 - GPS有源天线 1根
https://item.taobao.com/item.htm?id=26241892024 - 中国移动或者联通的SIM卡一张，micro sim尺寸的
需要自备，如果只是测试GPRS可以购买物联网卡，该卡不能测试电话和短信功能
https://item.taobao.com/item.htm?id=562257211778 - DC9V1A电源一个
https://item.taobao.com/item.htm?id=41915338664
或者两节串联的18650电池
https://item.taobao.com/item.htm?id=530904849115 - USB-TTL模块 1个
https://item.taobao.com/item.htm?id=39481188174 - 杜邦线若干
https://item.taobao.com/item.htm?id=562848773709 - ARDUINO UNO R3开发板
https://item.taobao.com/item.htm?id=27554596680 - ARDUINO MEGA2560 R3开发板
https://item.taobao.com/item.htm?id=38041409136

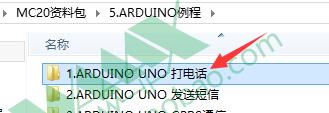

使用代码源码位置：
功能：
可以通过ARDUINO拨打电话给某个号码，这个代码写的比较完善，不是简单的只是发送指令，
而且对MC20的反馈数据进行解析分析判断是否正常。正常则运行下一个执行，不正常就会重复发送该指令。
可以从调试信息很清楚判定现在的工作状态。
测试流程：
- 把TimeOne的库复制粘贴到自己的arduino开发环境的libraries文件夹下，
然后重新打开开发环境 - 修改代码内的需要被拨打的电话号码，然后编译正常通过。
char phoneNumber[] = "173XXXXXXX1"; //替换成需要被拨打电话的号码
3. 把程序下载进ARDUINO UNO开发板
然后根据连接图连接MC20板子和UNO板子，因为接上线就会影响下载程序了，下载程序和接MC20模块的D0和D1两个IO是复用的。
4. 这里如果你想要看到调试信息，可以用一个USB-TTL模块接调试输出的那个虚拟串口，如果不想知道就不用接打开串口调试助手，对应那个USB-TTL模块，等待接收调试信息

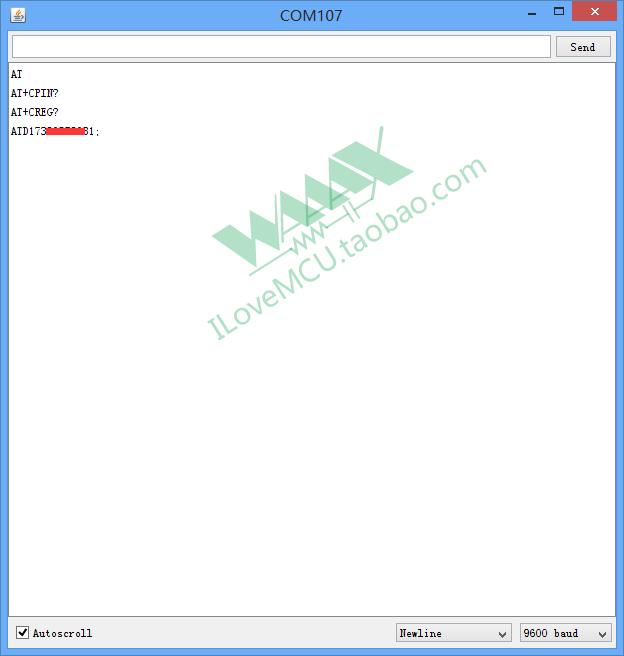

5. 打开arduino开发环境内的串口监视器，观看程序发送出去的指令效果
看到ATD指令，说明已经开始拨打电话了，
上面的CPIN指令可以查询是否插入识别SIM卡，如果卡在这里，往下不执行，说明没识别你用的SIM卡，检查下是否为移动联通卡，或者是否卡插正确，
而CREG指令可以获取现在的SIM卡是否已经有服务信息了。

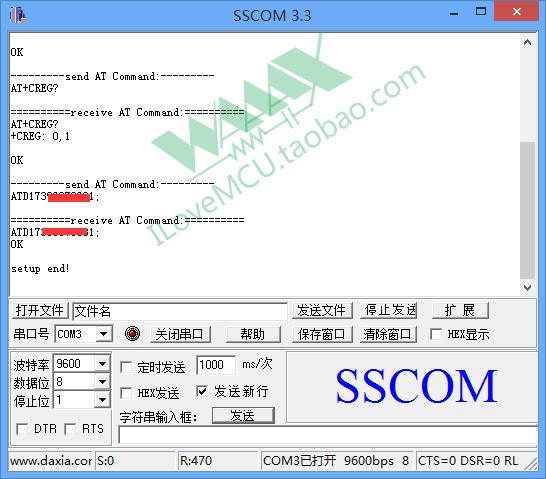

在USB-TTL对应的串口可以看到发送给MC20和MC20返回的数据的调试信息
6. 如果都正常，您已经用ARDUINO拨打出去电话了
