准备工具

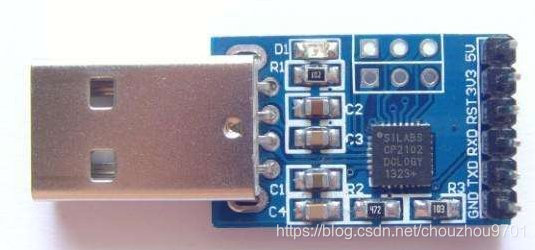

USB-TTL

杜邦线若干

esp-01s烧录固件

我烧录的固件是 micropython, 使用的软件是 uPyCraft

esp-01s烧录固件接线方法:

esp-01s usb-ttl
3V3 3V3
RX TXD
TX RXD
GND/IO0 GND

这里注意把 esp-01s的RST引脚用杜邦线引出来,当烧录的时候需要将RST引脚短接一下GND,否者Burn进度条会一直处于等待状态。

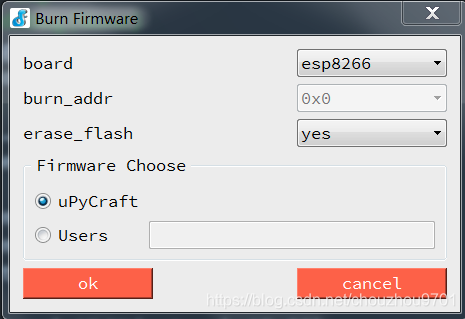

点击OK后会直接从网上下载固件,并烧录。

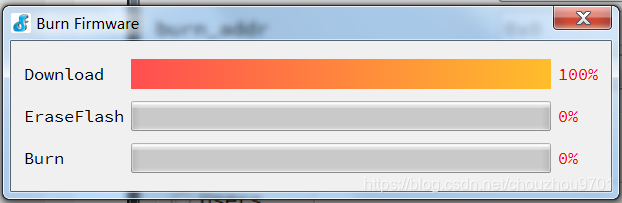

等待第二个进度条也会跑完,此时会一直等待第三个进度条(时间过长会失败),这时将RST引脚短接一下GND就可以了,然后等待结束。
然后,取消 IO0 接地,重新插拔USB-TTL,然后点击串口连接就可以写程序了。

esp-01烧录固件

esp-01 的接线方式与 01s基本一致,只不过接线多一个

esp-01 USB-TTL
EN 3.3v

这个无论正常烧录固件还是平常使用,都要将 EN 引脚接入 VCC(我直接在板子上将EN短接到VCC), 其余与01s操作基本相同。
另外esp-01供电有时候会不够,所以有时候我会采用单独5v供电。
