Opencv在1.0时代,在MFC框架上显示图片可以通过Cvvimage类里的DrawPicToHDC(
IplImage *img, UINT ID)方法方便的显示出来,当然当时使用的还是IpIImage图片格式,到了Opencv2.0,不知道基于什么考虑,Cvvimage类被舍弃了,也行是OpenCV小组各位大神觉得MFC命不久矣?……不得而知。

这就导致在MFC上显示图片的这个小小的需求变的复杂起来:首先我们需要将1.0版本的CvvImage.h和CvvImage.cpp
放入我们的程序目录,再把Mat经过格式处理后转为IpIImage,最后才能使用DraPicToDC方法传递图像给Picture
Control控件,显示完之后,还需要再由IpIImage转回Mat后续处理……

幸运的是,办法总比困难多,各种剑走偏锋的大牛散落在网络的各个角落里,等待我们去发现,最近看到知乎网友jie
wu”对这一问题不走寻常路的解决办法,贴出来瞻仰一二:

namedWindow("view", WINDOW_AUTOSIZE);
HWND hWnd = (HWND) cvGetWindowHandle("view");
HWND hParent = ::GetParent(hWnd);
::SetParent(hWnd, GetDlgItem(IDC_STATIC_CV)->m_hWnd);
::ShowWindow(hParent, SW_HIDE);

链接在此:点击打开链接

方法很简单,但是思路很讨巧,这个方法不是考虑如何添加图片到MFC中,而是把Opencv的窗口添加到MFC中,这样我们对窗口中图像的操作就原原本本呈现在MFC中了。

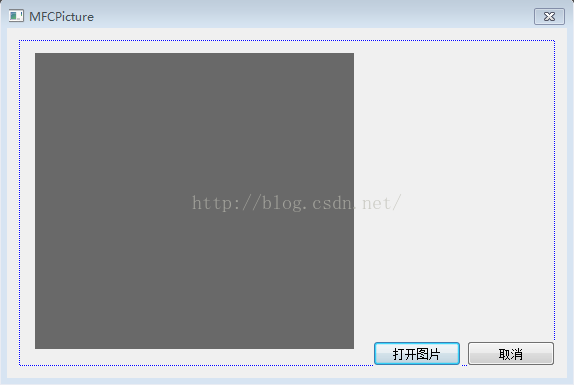

先来看一下运行效果图:

以下是Key code:

1. 在OnInitDialog初始化函数里添加代码

        namedWindow("view",WINDOW_AUTOSIZE);
HWND hWnd = (HWND) cvGetWindowHandle("view");
HWND hParent = ::GetParent(hWnd);
::SetParent(hWnd, GetDlgItem(IDC_STATIC_Pic)->m_hWnd);
::ShowWindow(hParent, SW_HIDE);

其中IDC_STATIC_Pic是Picture Control图形控件的ID;

2. 定义打开图片按钮事件

        CString picPath;   //定义图片路径变量
CFileDialog dlg(TRUE, NULL, NULL, OFN_HIDEREADONLY | OFN_OVERWRITEPROMPT|OFN_ALLOWMULTISELECT,
NULL, this); //选择文件对话框
if(dlg.DoModal() == IDOK)
{
picPath= dlg.GetPathName(); //获取图片路径
}
//CString to string 使用这个方法记得字符集选用“使用多字节字符”,不然会报错
string picpath=picPath.GetBuffer(0); Mat image=imread(picpath);
Mat imagedst;
//以下操作获取图形控件尺寸并以此改变图片尺寸
CRect rect;
GetDlgItem(IDC_STATIC_Pic)->GetClientRect(&rect);
Rect dst(rect.left,rect.top,rect.right,rect.bottom);
resize(image,imagedst,cv::Size(rect.Width(),rect.Height()));
imshow("view",imagedst);

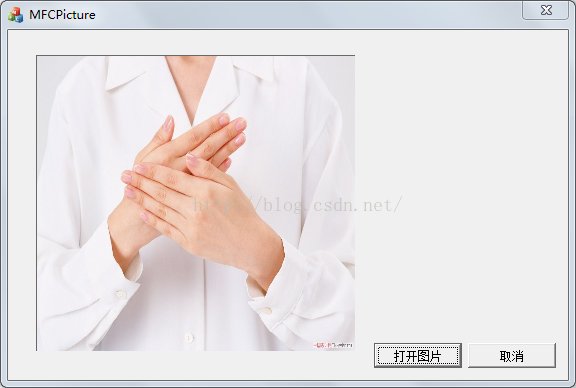

适应图形控件的显示效果:

注: Picture Control控件类型不需要必须是矩形(Rectangle),使用默认的类型帧(Frame)也可以正常显示。
